Зажим для макрообъектива iPhone 6

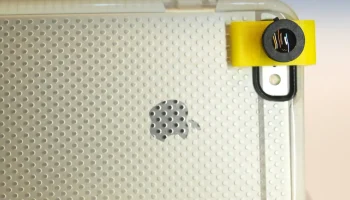

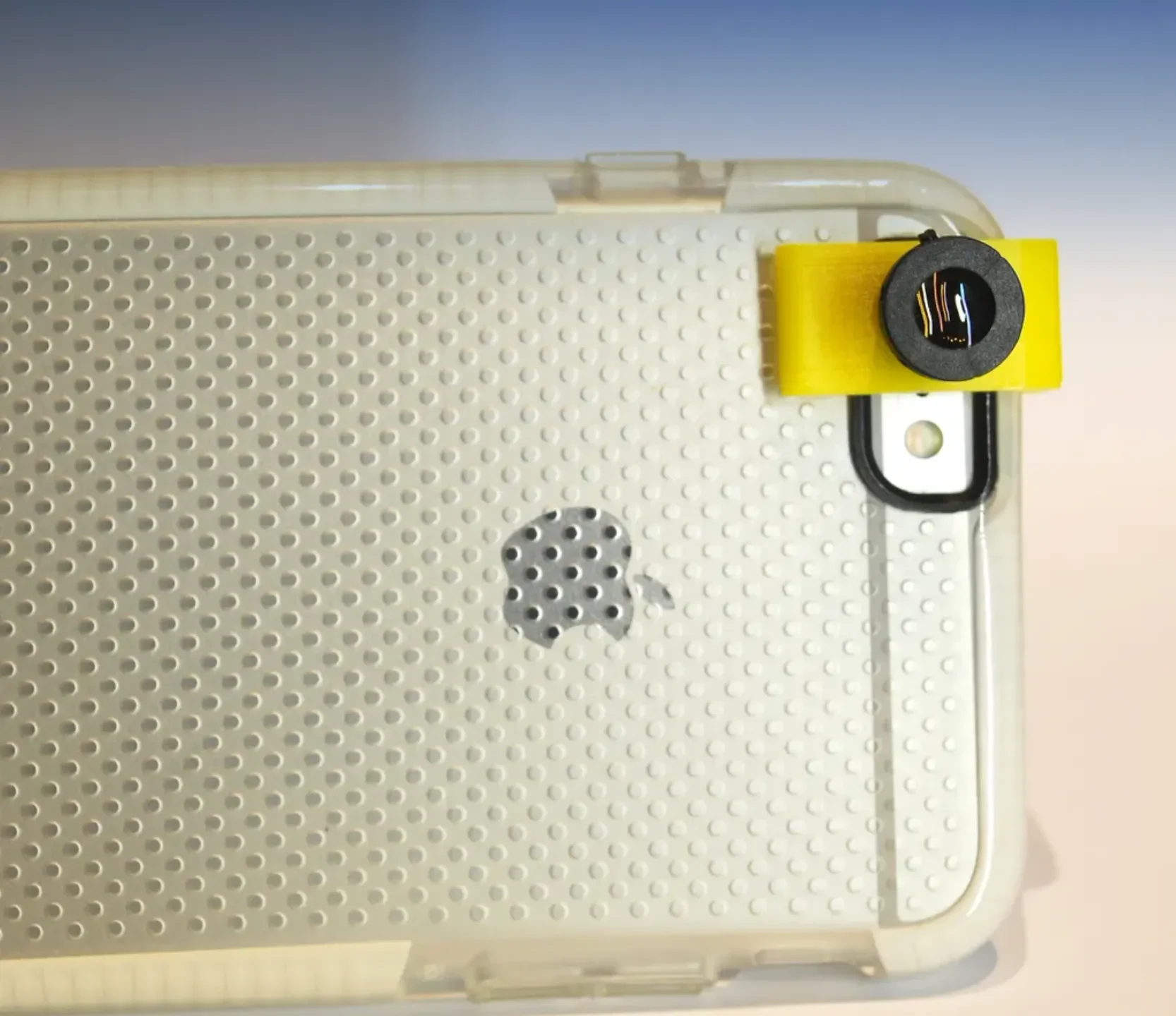

Я экспериментировал с некоторыми объективами и своим iPhone 6 и обнаружил, что некоторые из них хороши для макросъемки. Но мне нужен был способ прочно удерживать линзу на месте. У Джона Умекубо на сайте моделей 123d была размещена хорошая конструкция фрикционной посадки, которую я адаптировал под свой iPhone6 ​​Plus. Он подходит поверх существующего футляра, но достаточно гибок, поэтому я считаю, что он будет работать и без футляра.

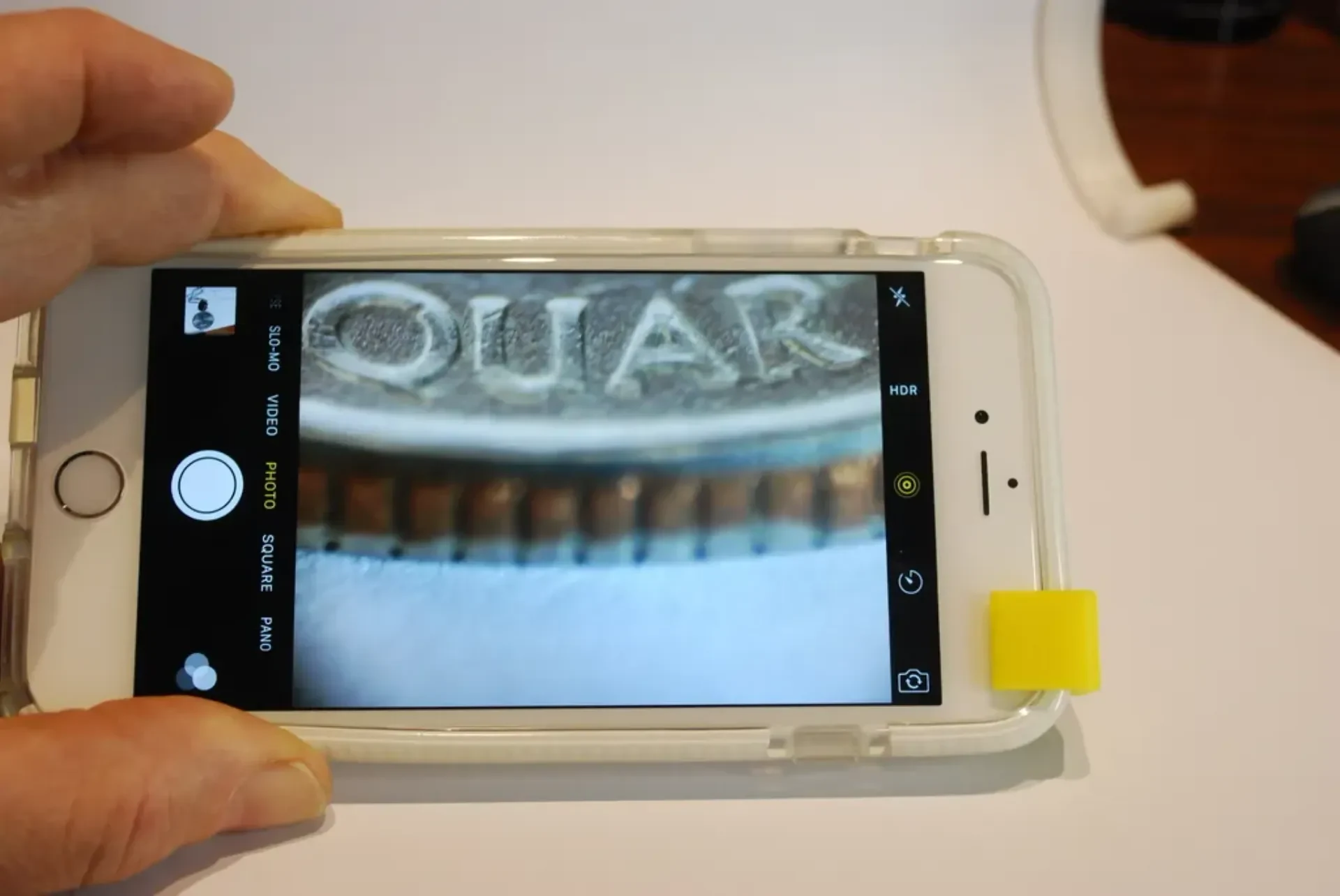

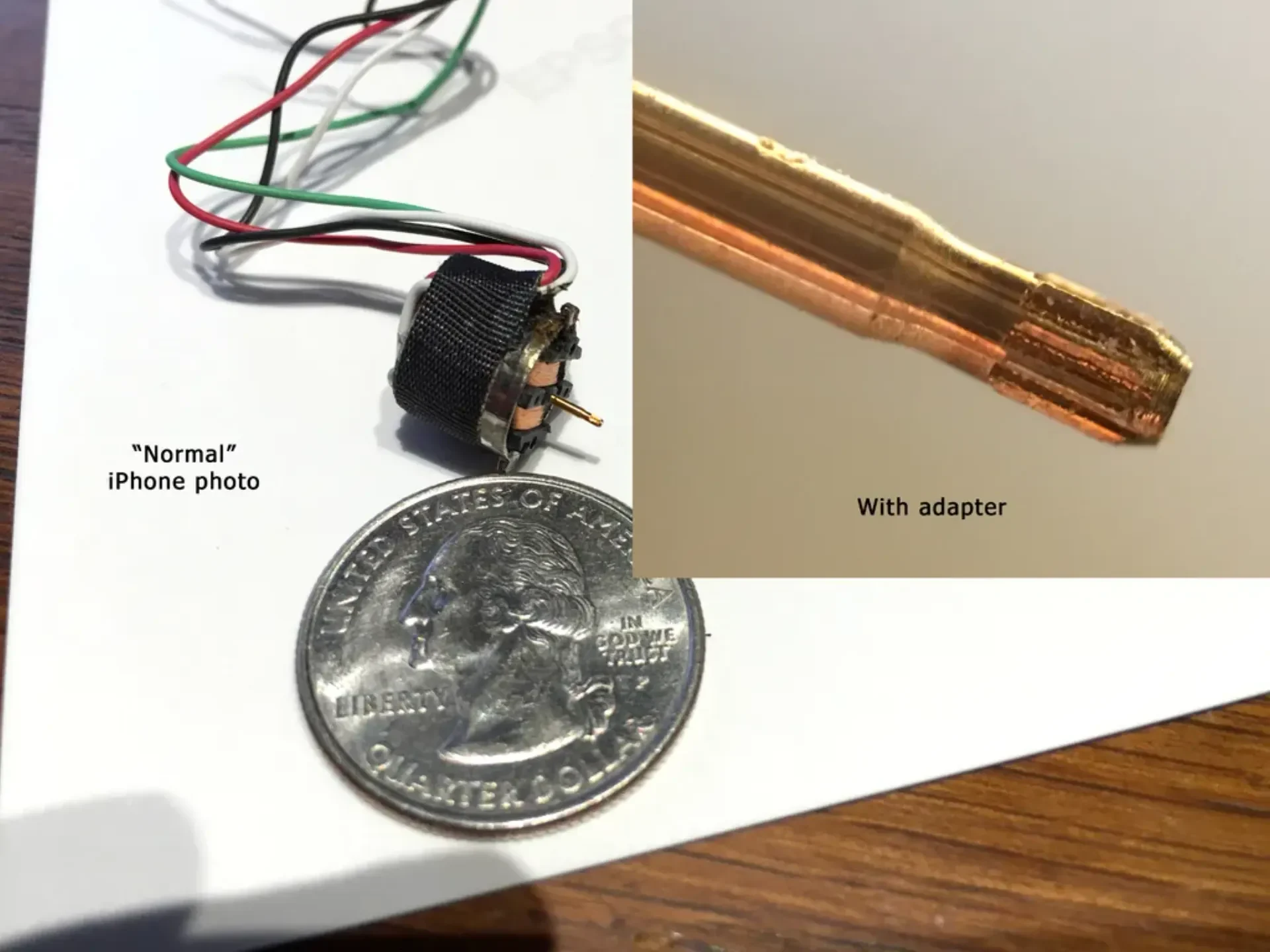

Как вы можете видеть на фотографиях, вы можете подойти к объекту очень близко, но, как и в большинстве макросъемок, глубина резкости невелика. Объектив, который я использовал, покажет виньетку на предварительном просмотре iPhone. Я немного масштабирую экран, чтобы изображение расширилось на весь экран.

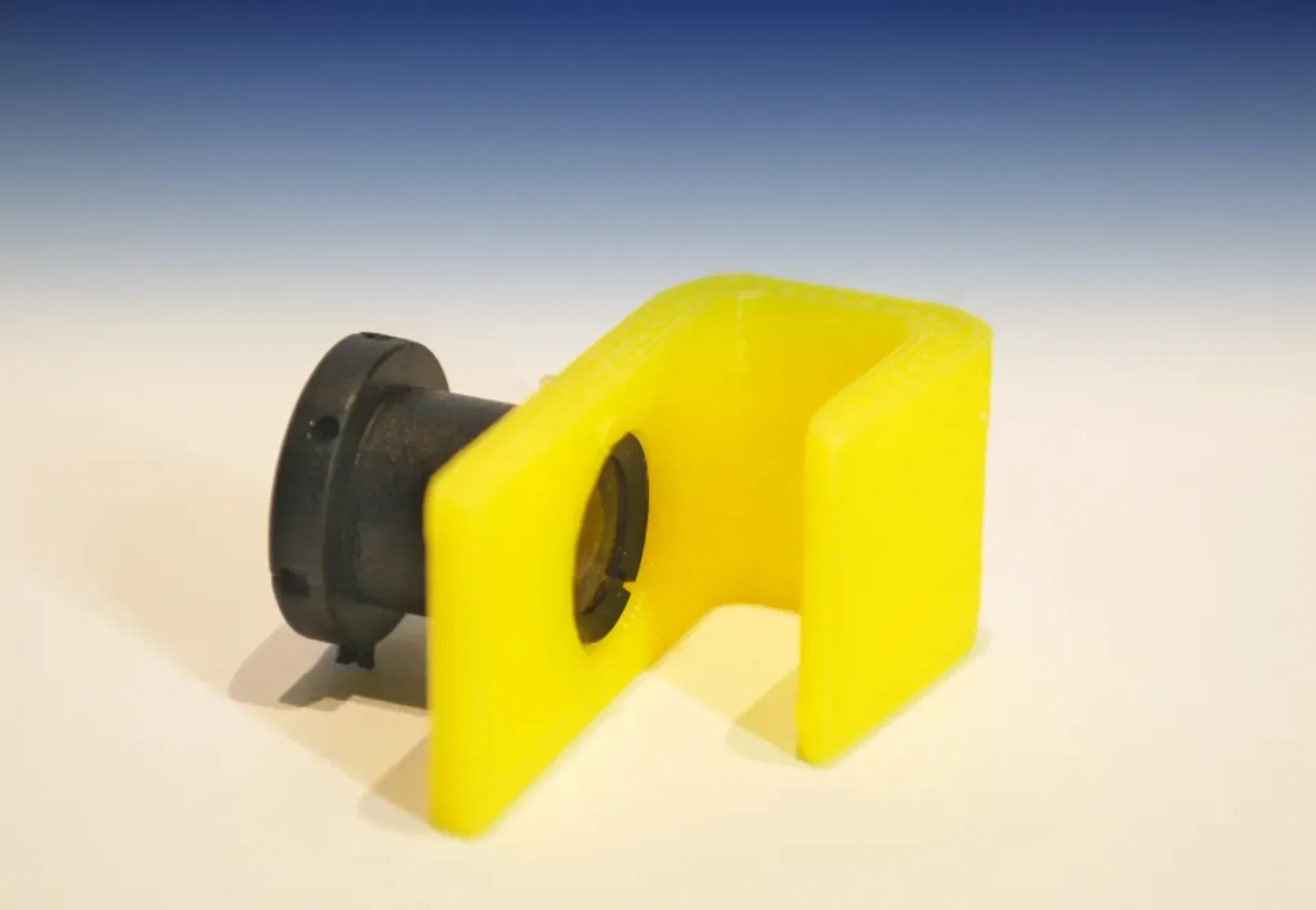

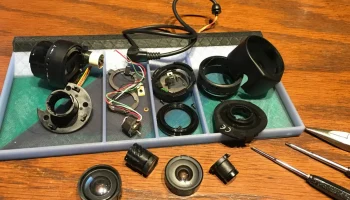

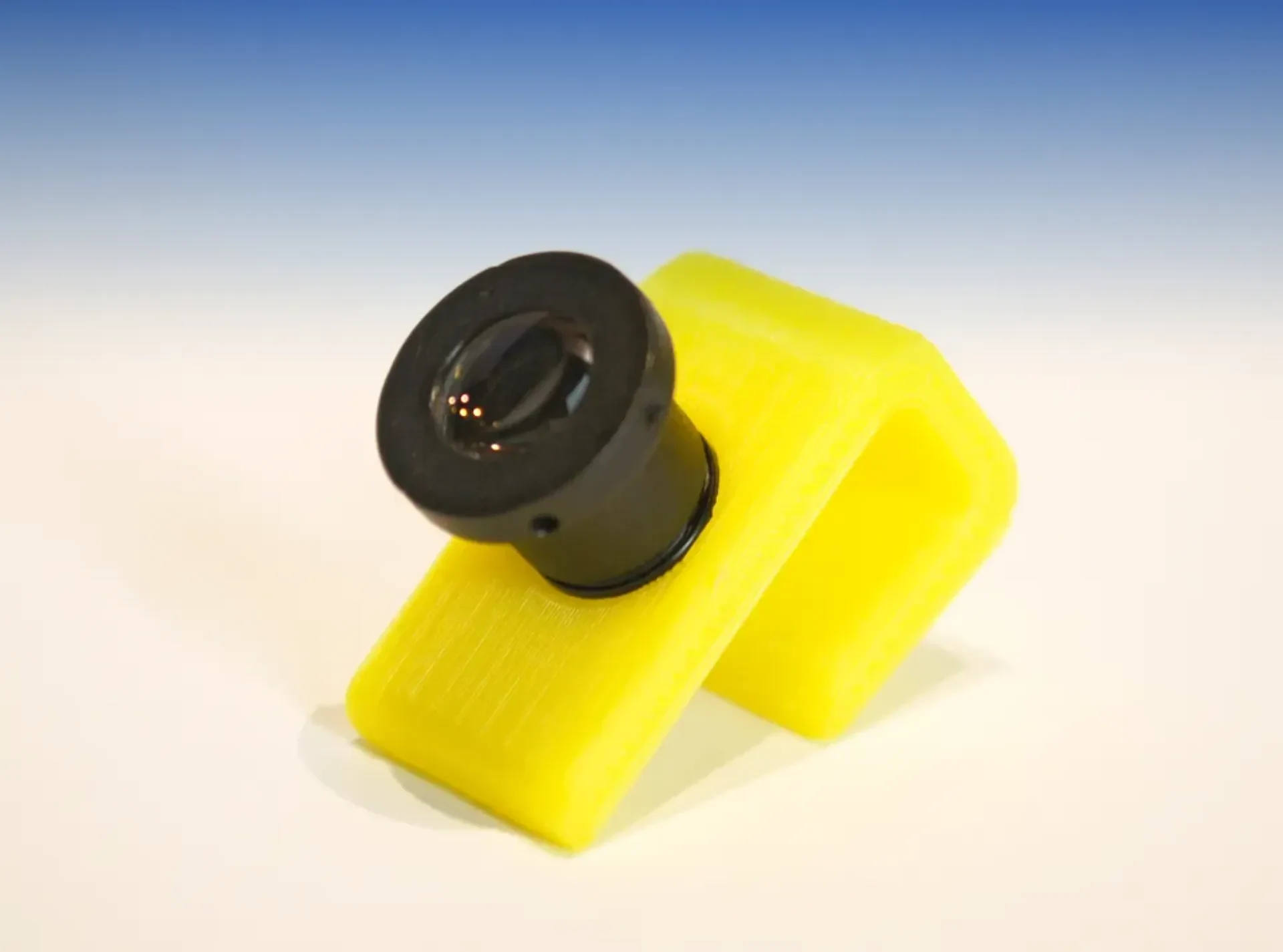

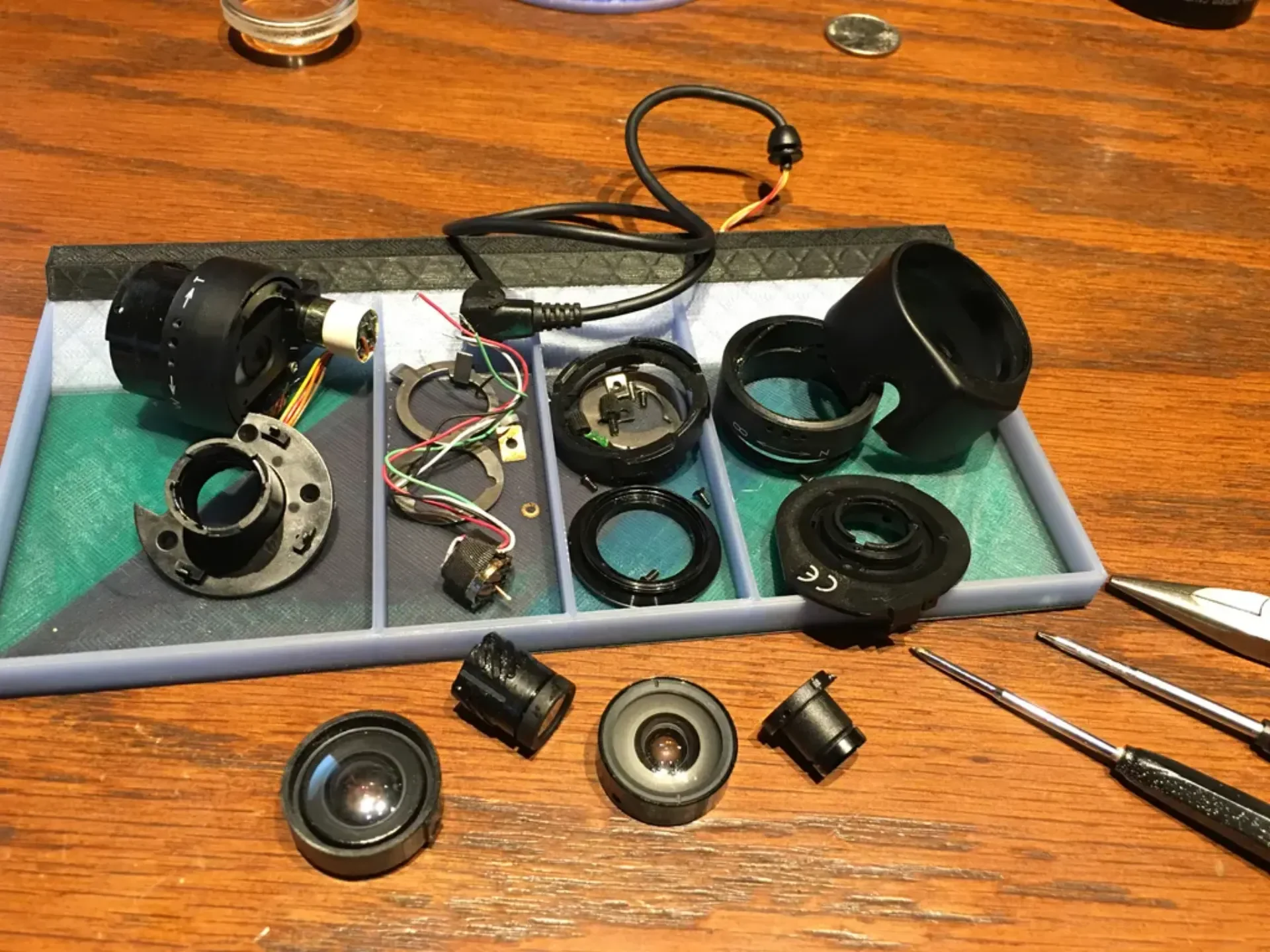

Я приспособил держатель объектива к объективу, который я нашел в некоторых выброшенных камерах видеонаблюдения. Возможно, стоит позвонить в местные охранные компании в вашем районе и узнать, есть ли у них старые аналоговые камеры и объективы, с которыми они могли бы расстаться. Сейчас они практически бесполезны, потому что все становится цифровым. Я уверен, вам придется сменить адаптер, чтобы он подходил к любому объективу, который вы придумаете. Поэтому я включил файл 123dDesign.

Настройки печати

Бренд принтера:

Принтербот

Принтер:

Принтербот Плюс

Плоты:

Нет

Поддерживает:

Нет

Разрешение:

0,2 мм

Заполнение:

25%

Примечания:

Напечатано в PLA. Я думаю, что любой тип нити подойдет.

Как я это разработал

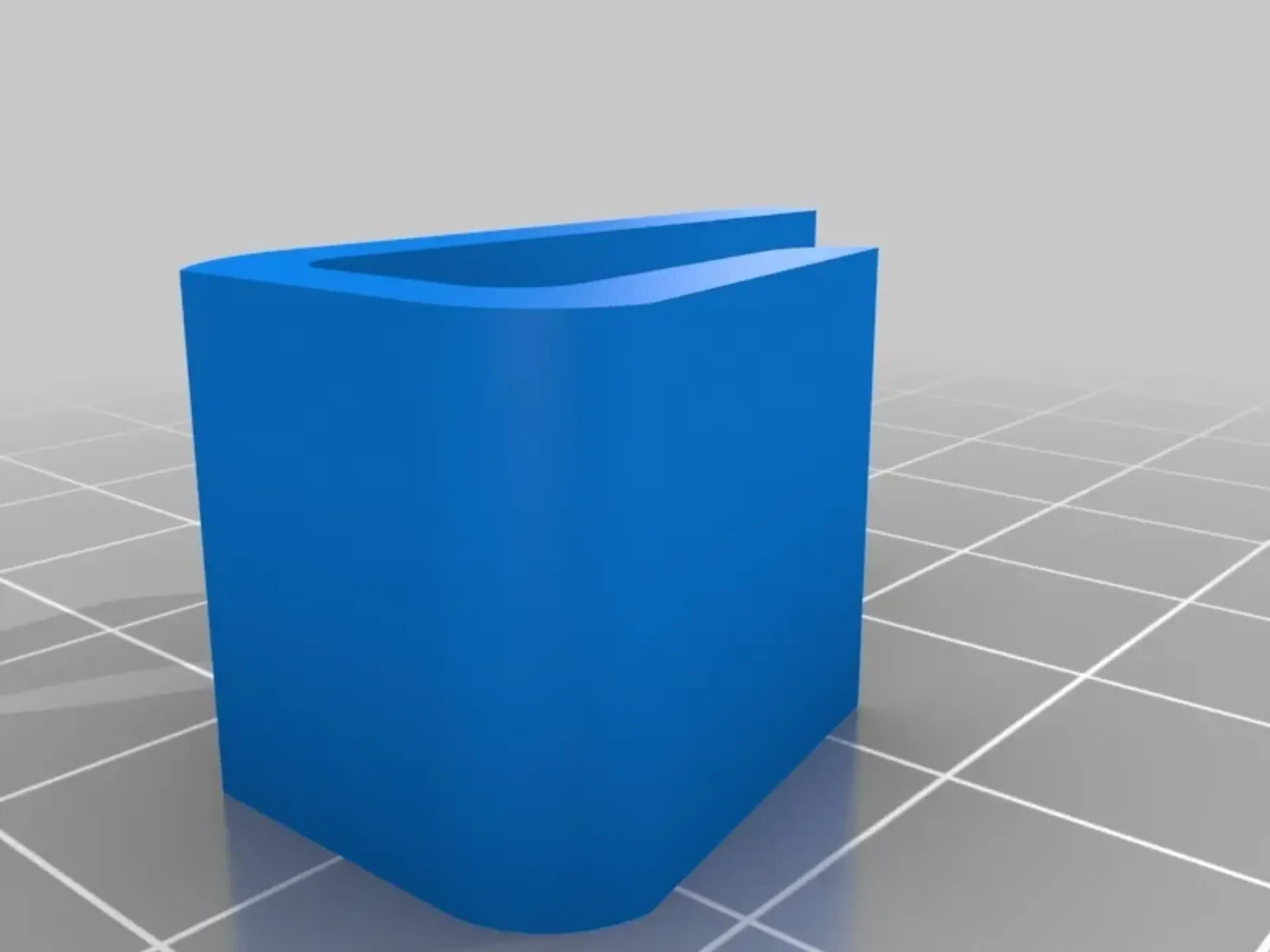

Ремикс на основе дизайна 123D Джона Умекубо.

Оригинальный дизайн здесь: http://www.123dapp.com/123D_Design/Macro-Lens-Holder-iPhone-6/4114876
Мне пришлось сделать его адаптер шире и сделать отверстие диаметром 10 мм дальше в его задней части. ��то позволило объективу, который мне пришлось использовать в отверстии, центрироваться на существующем объективе камеры iPhone.

Категория: Камера
