Кейс для вентиляции точки росы с семенами xiao esp32c6 и ..

Вентиляция точки росы

Это случай другого подхода к вентиляции точки росы. Вентиляция точки росы означает, что вы измеряете температуру и влажность внутри и снаружи. Чтобы решить, полезна ли вентиляция или нет, вы рассчитываете абсолютную (!) влажность. Таким образом, точка росы рассчитывается на основе относительной влажности и температуры.

Дополнительную информацию об этом можно найти в статье Make на немецком языке, в разделе часто задаваемых вопросов, в этом видео или на странице Википедии на английском языке о точке росы.

Новый подход с разъемом Zigbee вместо реле на 230 В.

Собираю систему один раз классическим способом с реле включения 230В для обычного вентилятора в ванной. Плохая проводка внутри корпуса привела к некоторым сбоям в программном обеспечении: иногда прерывалась запись на SD-карту при включении или выключении вентилятора. Поэтому я искал более надежный подход, при котором я не управляю электропитанием в своем шкафу управления.

Я нашел относительно новые модули ESP32 C6, которые обеспечивают подключение Zigbee. Таким образом, это подход, позволяющий заменить сложность сетевого питания проблемами беспроводной связи Zigbee… ;)

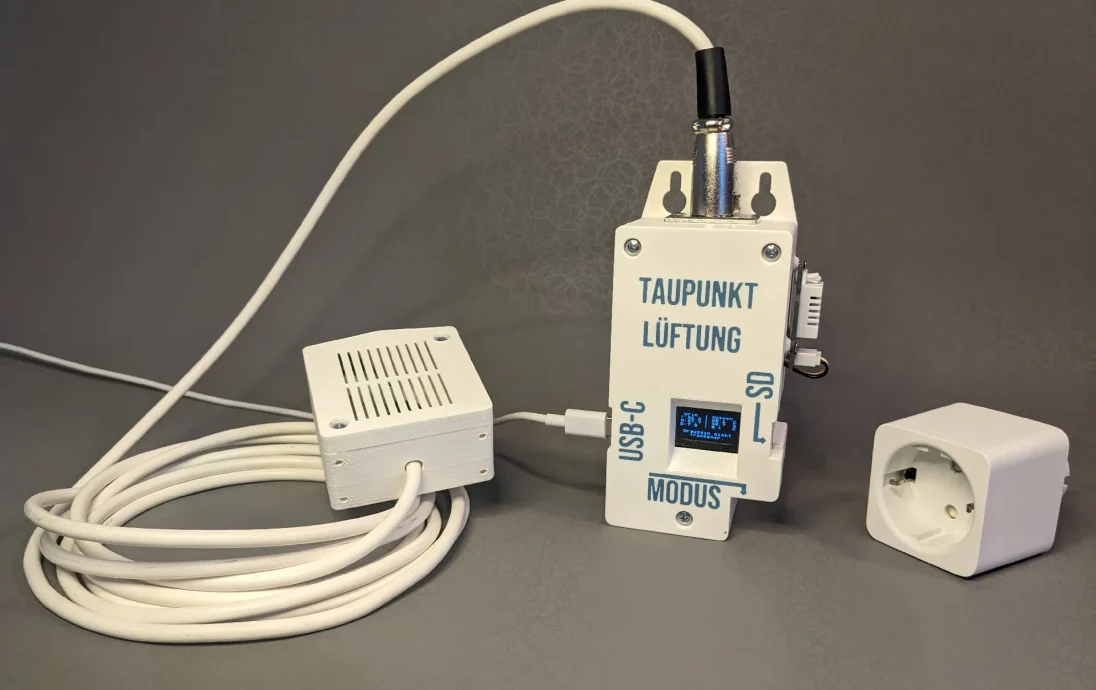

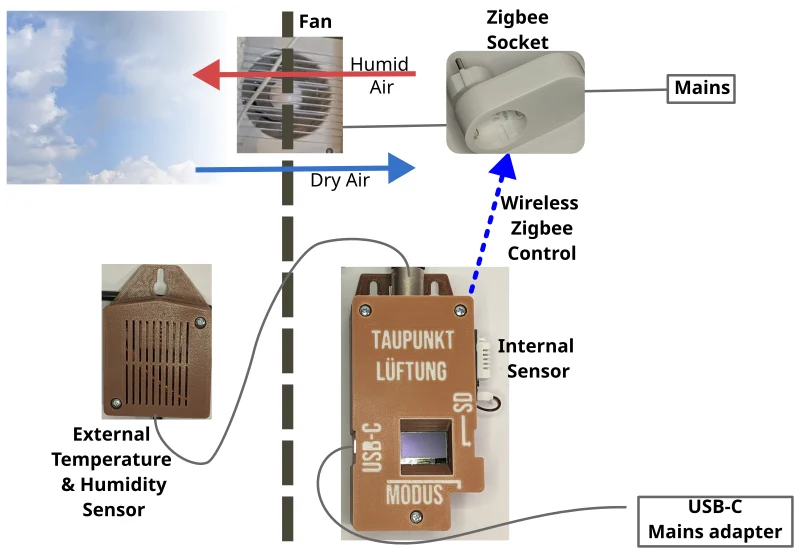

Как вы можете видеть на этом снимке, основной контроллер подключен к обычному источнику питания USB-C, внешнему датчику, внутреннему датчику и беспроводному соединению к разъему zigbee.

Главный контроллер

Я выбрал модуль Seeed XIAO ESP32C6 в сочетании с платой расширения XIAO, потому что в них уже есть все необходимое:

Зигби-соединение
Подключение двух датчиков DHT22.
Небольшой дисплей для информации
Кнопка изменения режима управления (Вкл., Выкл., Авто)
Карта Micro-SD для регистрации
Часы реального времени для отметок времени в журнале, вкл. слот для аккумулятора

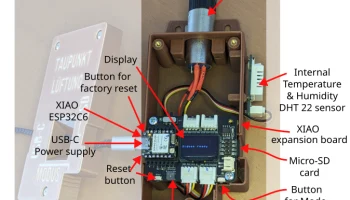

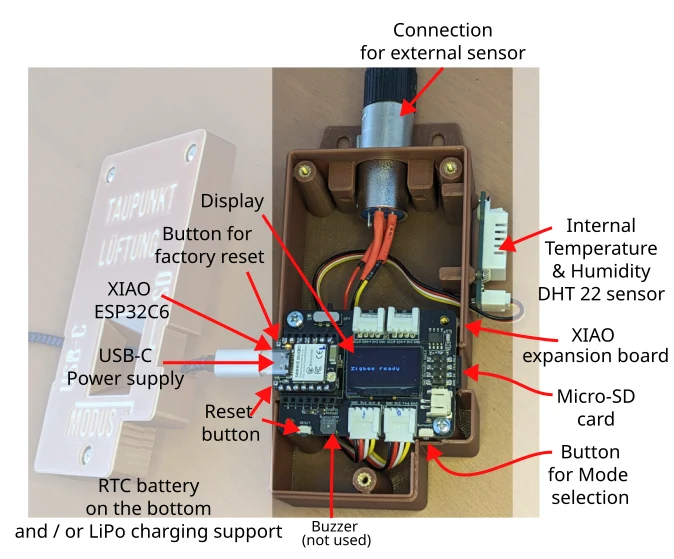

Я сделал небольшой набросок, как добраться до каждого аксессуара на этой маленькой плате расширения:

Мой первый подход привел к созданию первого корпуса, который вы можете найти здесь:

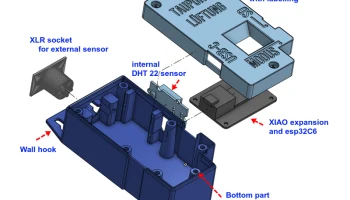

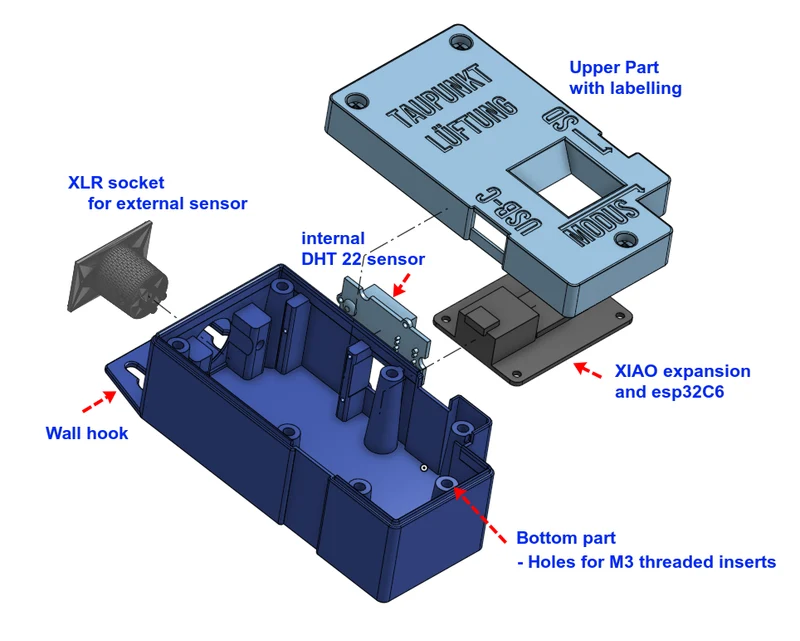

Следующая итерация корпуса включает в себя следующие дополнения:

Добавлено крепление датчика посевной рощи dht22.
Добавлен разъем XLR для внешнего датчика.
Добавил надпись вверху
Добавлен крючок

Я доволен результатом:

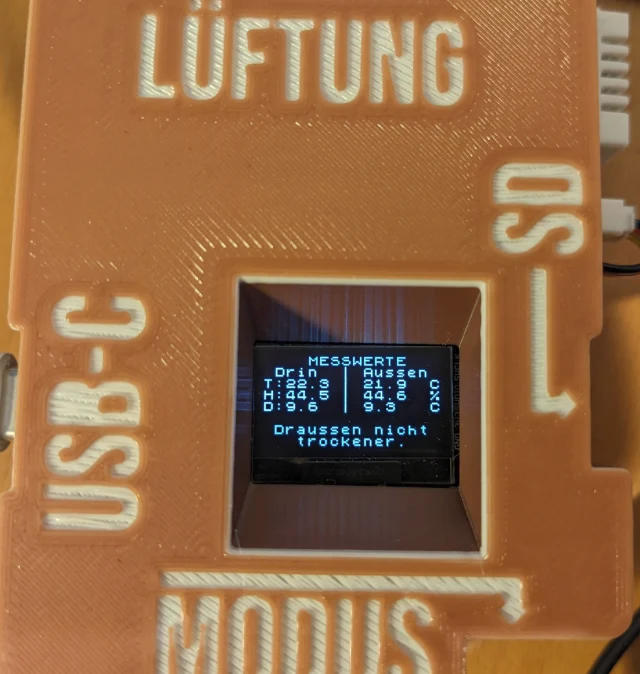

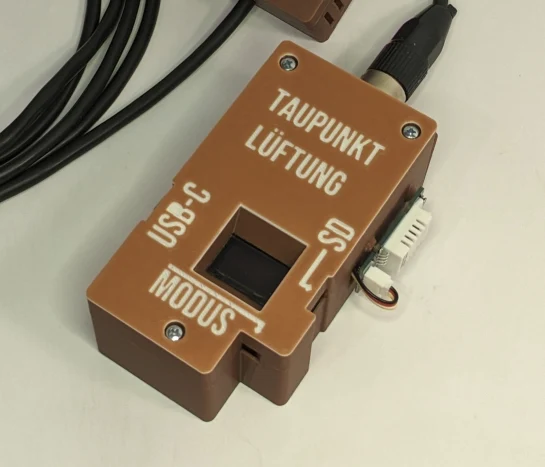

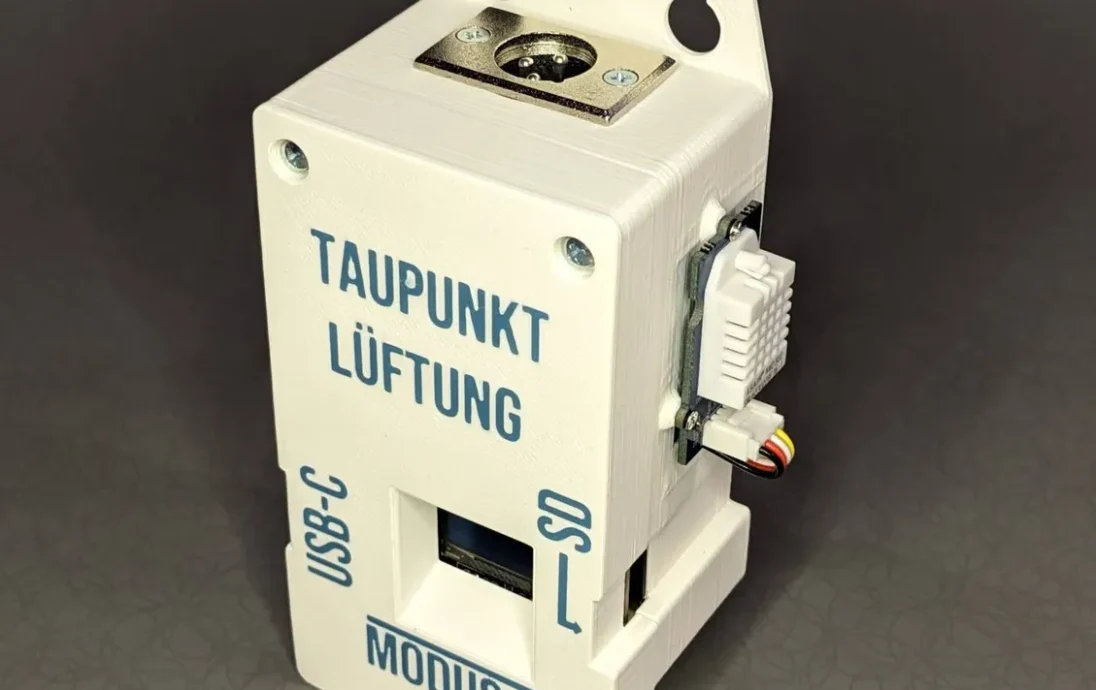

Вот изображение финального контроллера с двумя изменениями цвета на первых слоях, чтобы маркировка была яркой. Версия с рельефными буквами:

Вот еще одна картинка с многоцветной печатью (см. инструкцию по печати):

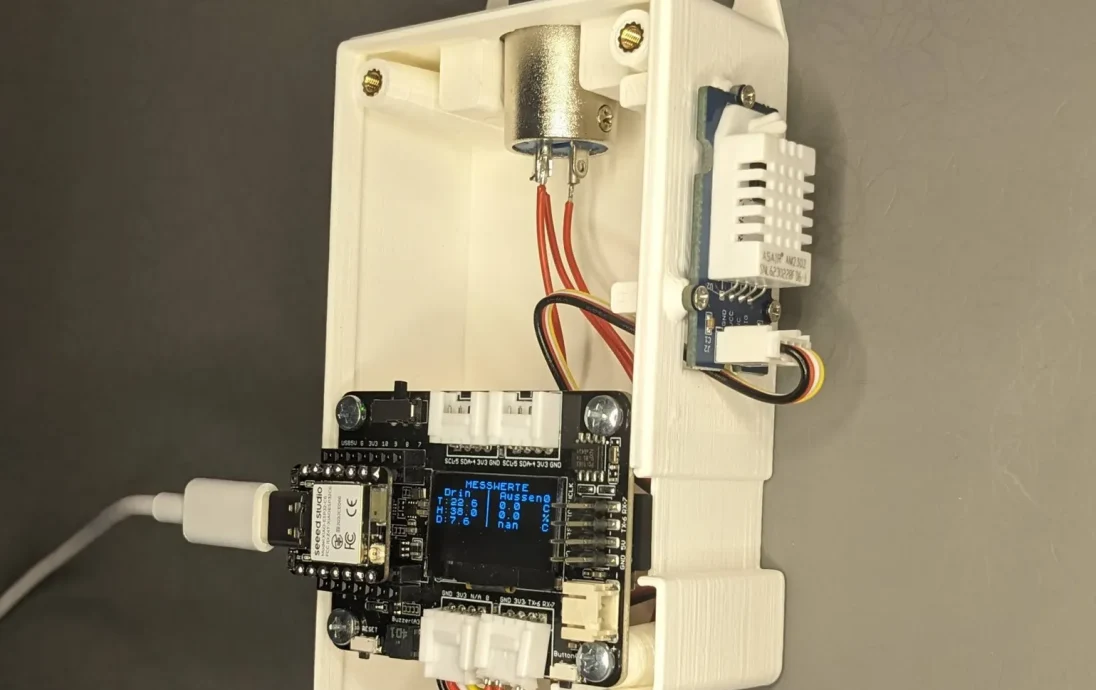

Контроллер внутри:

Необходимые детали
Два цвета PLA для корпуса и контрастная маркировка. Я использовал сайт Recyclingfabrik.com: Fallendes Laub (коричневый) соответственно.
Flaches Gewässer (синий) PLA и немного белого PLA.
ESP32-C6 от Seeed Studio
Плата расширения XIAO
2 датчика DHT22
Головка XLR и 2 винта с потайной головкой M3x5.
9 вставок с резьбой M3 (4 для платы расширения, 3 сверху, 2 для разъема XLR)

Другие части всего проекта:

Карта микро SD,
Батарея CR1220
Зигби-разъем,
сам вентилятор,
Питание USB-C
Распечатать инструкции

Распечатайте все детали на больших гладких поверхностях.

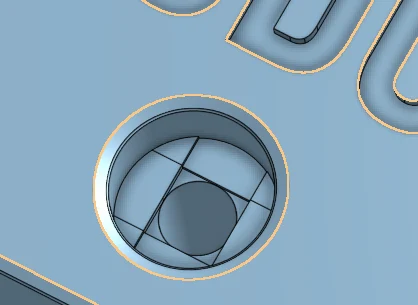

Отверстия для цековок изменяются с помощью функционального сценария «Мостовая цековка» и должны печататься без поддержки, если высота слоя составляет 0,20 мм!

Изменение цвета: используйте слайсер, чтобы изменить цвет, чтобы маркировка стала яркой.

Многоцветная одноэкструзионная печать

Вы также можете печатать многоцветную печать с помощью одного экструдера, сменив нить три раза:

По сути, вам нужно зайти в «Настройки принтера» — «Основные» и установить количество экструдеров в соответствии с общим количеством цветов, которые вы используете. Затем на вкладке «Пользовательский G-код» вы добавляете следующее в раздел «G-код изменения инструмента»: {if Layer_num > -1}M600{endif}

Затем зайдите в «Настройки печати» — «Несколько экструдеров» и снимите флажок «Заправить все печатающие экструдеры».

Вы можете отключить Прайм-башню.

Дополнительные примеры см. на https://forum.prusa3d.com/forum/postid/671614/.

Инструкции по сборке

Используйте паяльник и вставьте резьбовые вставки при температуре ~ 250°C.

Используйте пять винтов M3 x 15 для платы расширения и крышки.

Закрепите датчик тремя винтами M2 x 10 мм.

Внутренний датчик может быть напрямую подключен с помощью пазового интерфейса к l
