ОБНОВЛЕНО: комплект Meshtastic XIAO ESP32S3 и Wio-SX1262 ..

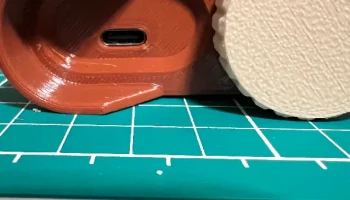

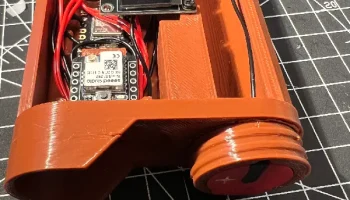

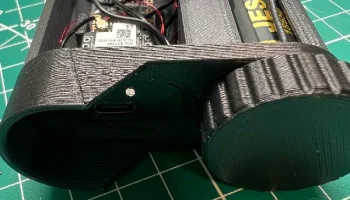

Мне очень нравится этот корпус, поскольку он прочный, легкий и адаптируемый. Я также хотел бы протестировать другие радиостанции, поскольку корпус оставляет некоторый простор для изучения. Я использовал двусторонний скотч или горячий клей, чтобы зафиксировать чипы на месте.

РЕДАКТИРОВАНИЕ: После тестирования множества корпусов для множества радиостанций этот корпус, безусловно, является моим самым любимым с точки зрения приведенного ниже. Снимаю шляпу перед компанией Optimal Objects за этот превосходный корпус и систему:

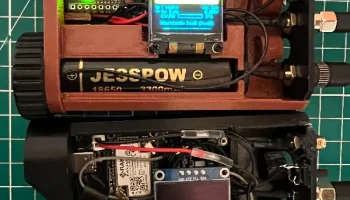

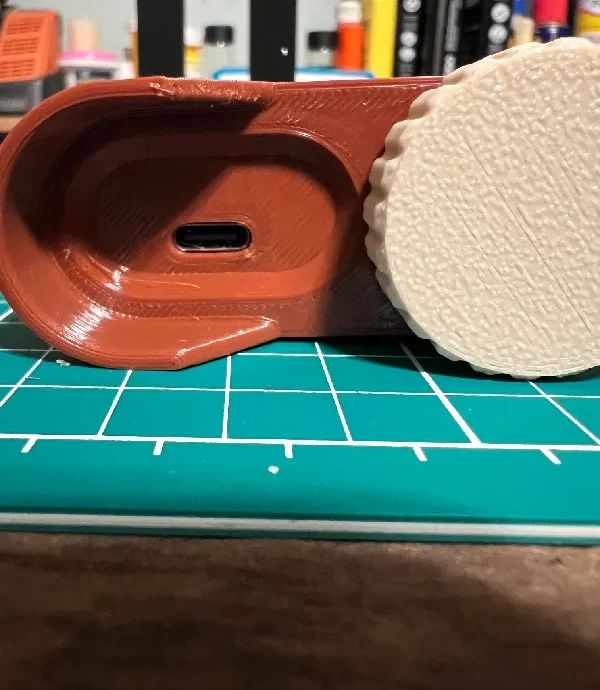

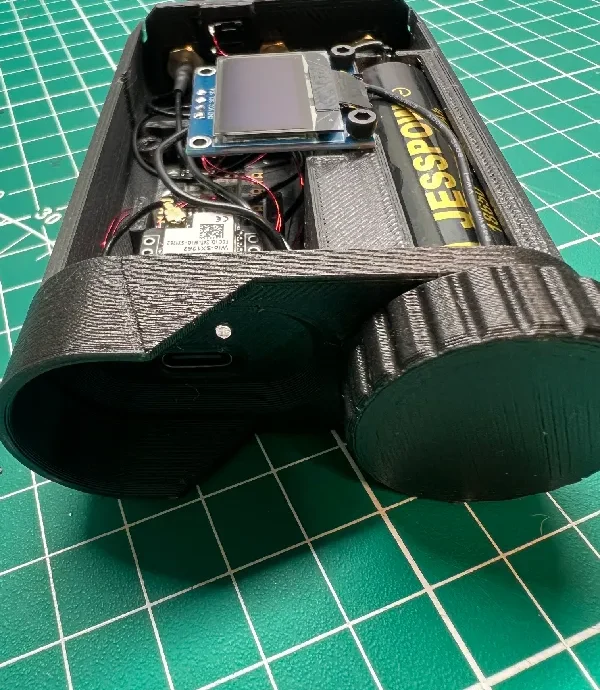

Быстрая замена аккумулятора 18650 в полевых условиях!

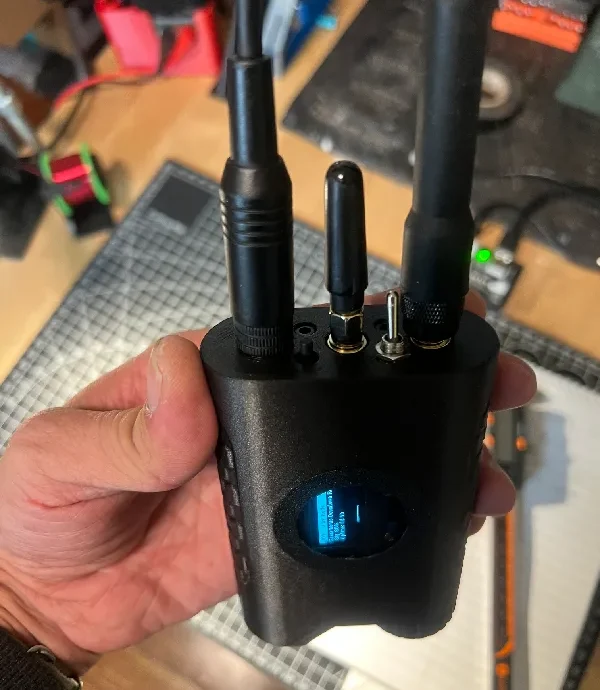

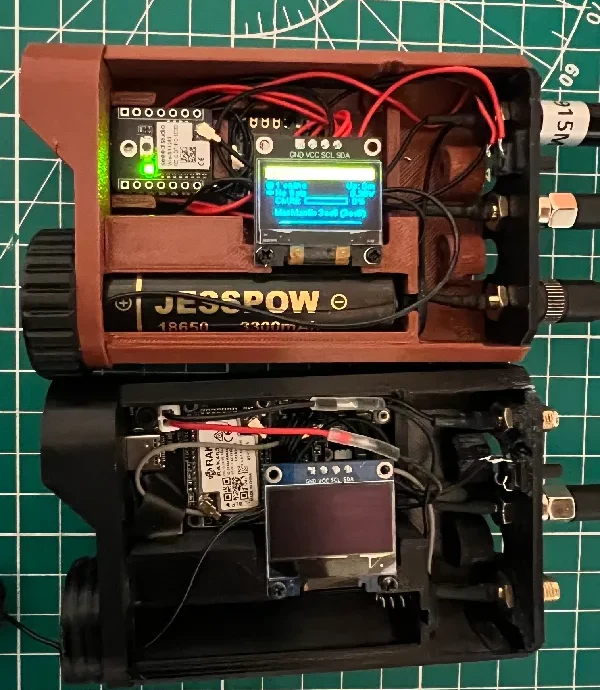

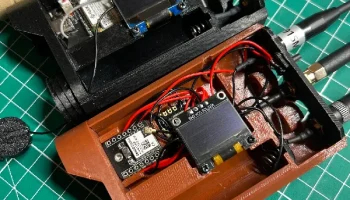

Внешние антенны для большей дальности и адаптируемости

Отдельные антенные стойки для взаимозаменяемости

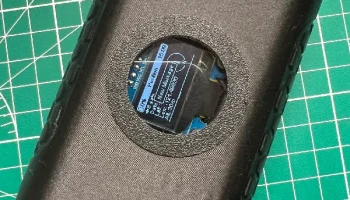

Экран просмотра защищен прочным и устойчивым к царапинам стеклом.

Место наверху для внешних переключателей включения-выключения и поль��овательских кнопок, если это необходимо.

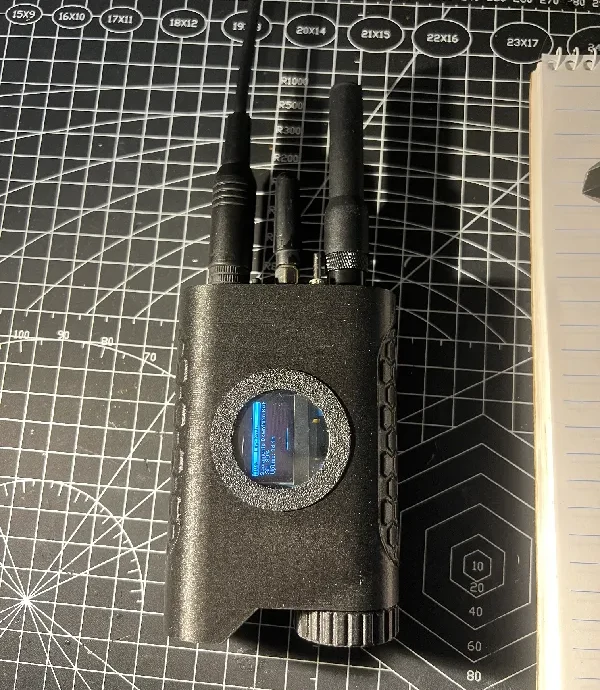

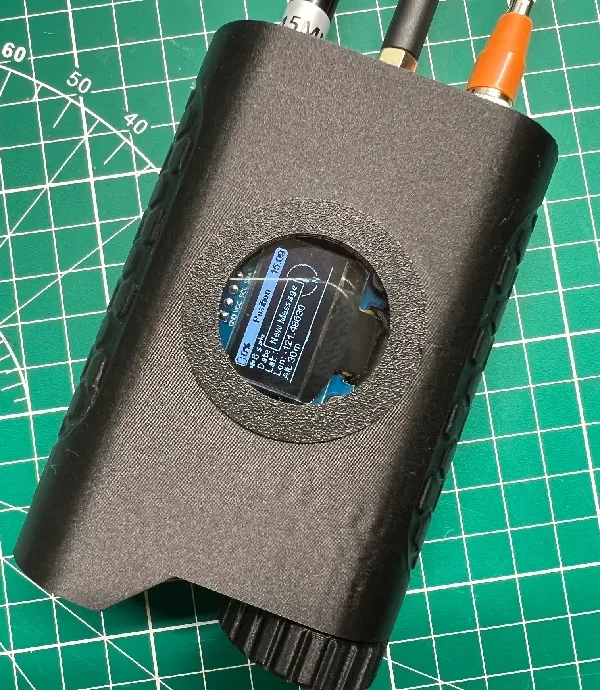

Я загрузил весь комплект, который включает в себя вставку для стекла (см. фото), обновленную верхнюю часть корпуса и кронштейн для антенны.

Я использую вольтметр INA219, он мне пригодится. Измеритель позволяет пользователю просматривать состояние напряжения на плате, поскольку, насколько мне известно, S3 не может считывать процент заряда батареи. Вы также можете отреда��тировать свой собственный корпус и кронштейн антенны, чтобы установить пользовательскую кнопку и тумблер.

Для подключения к измерителю напряжения INA219

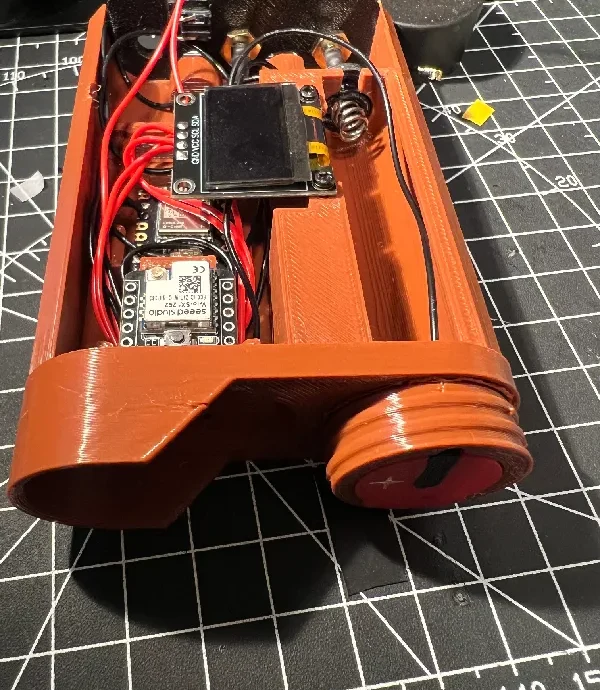

БАТАРЕЯ и ВЫКЛЮЧАТЕЛЬ: Подключите аккумулятор (+) к отверстию для пайки ВЫСОКОЙ СТОРОНЫ на выводе Vin (+) INA219, затем проложите провод от вывода вывода высокого напряжения (-) к выключателю, а затем к контактной площадке аккумулятора (+) на нижней стороне микросхемы S3. Батарея (-) подключается непосредственно к контактной площадке батареи (-) на нижней стороне чипа S3.

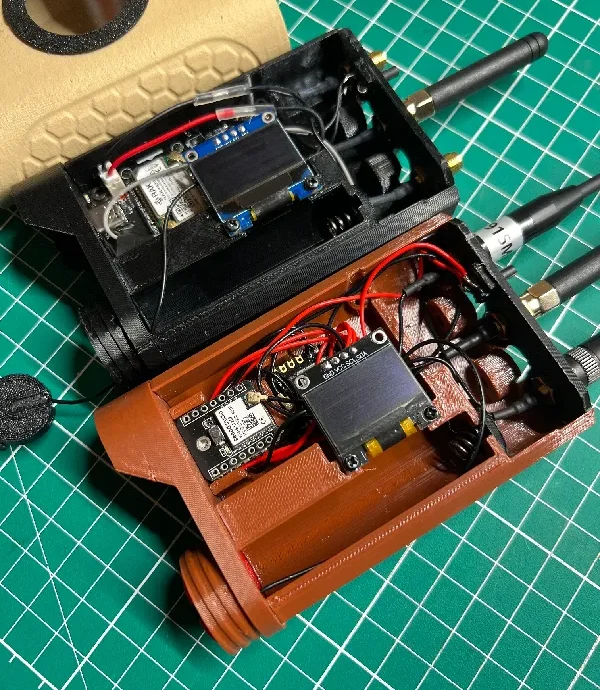

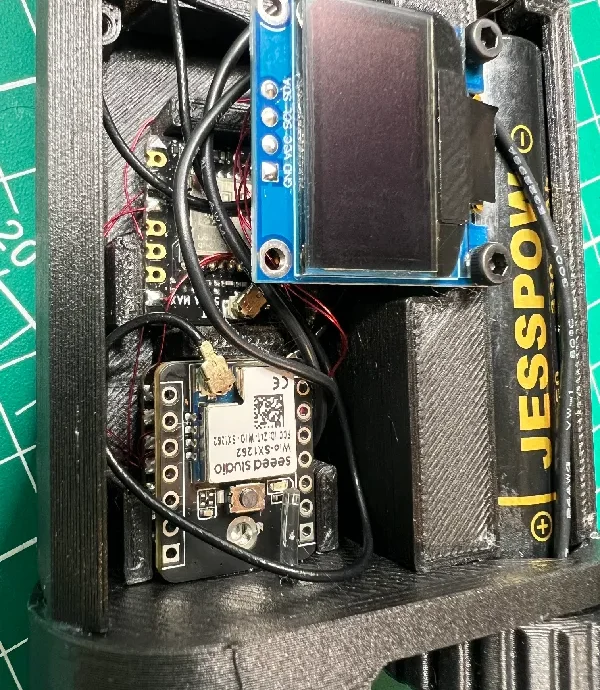

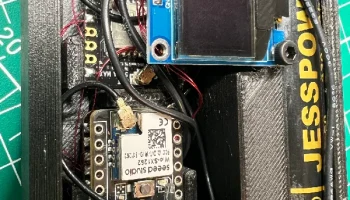

ОСТАЛЬНОЕ: Подключите все соответствующие выводы (первые четыре, начиная с GND, VCC, SDA и SCL) от INA219 к OLED .96, а затем подключите эти выводы от OLED к соответствующим отверстиям для пайки S3 как GND, 3V3, SDA и SCL.

Подключите GPS L76K RX и TX к Seeed S3 RX и TX, подключив 3V3 и GND к любому удобному разъему 3V3 и GND на экране, INA219 или Seeed S3.

КНОПКА: Один контакт подключен к GND на OLED-экране или к GND на S3. Я выбрал экран для удобства. Другой вывод тактильной кнопки подключен к GPIO4 на чипе S3.
