Комплект XIAO ESP32S3 и Wio-SX1262 для Meshtastic/MeshCor..

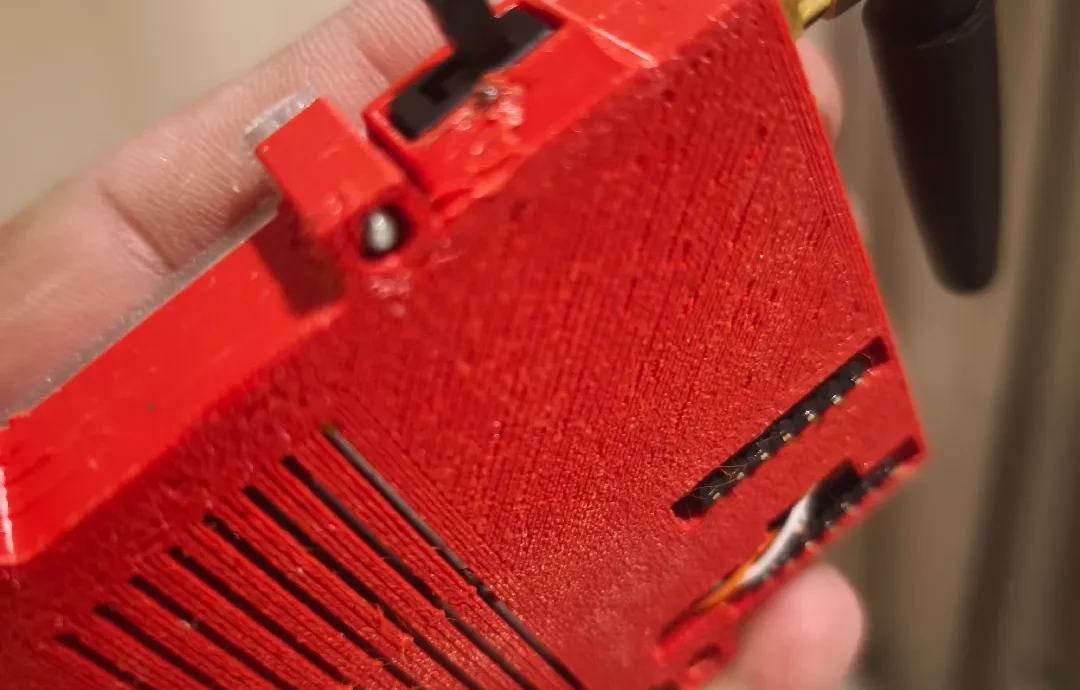

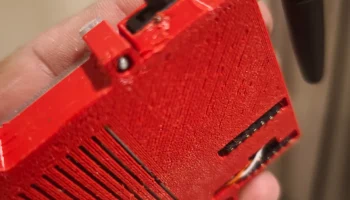

Мой дизайн для комплекта XIAO ESP32S3 & Wio-SX1262. Альтернатив можно найти множество, и это один из них, ничего особенного. Возможно, это удовлетворит чьи-то потребности. Продукт, который я получил, поставлялся с предварительно припаянными контактами, и, поскольку я не знал, что ждет меня в будущем, я спроектировал его таким образом, чтобы не повредить их. Пока они болтаются снизу корпуса — выглядит не очень красиво. Позже я либо изменю дизайн, чтобы скрыть их, либо удалю.

Обычно я делаю все свои отпечатки из PETG. Если он не будет подвергаться воздействию солнечного света, то, какую нить вы используете, не имеет особого значения. :)

Кстати, поскольку XIAO заряжается очень медленно, я использую внешнюю схему зарядки. Переключатель включения/выключения полностью отсекает положительную сторону аккумулятора; при включении он напрямую подключается как к дополнительной цепи зарядки, так и подает питание на XIAO.

Ссылка на схему зарядки: Lnk

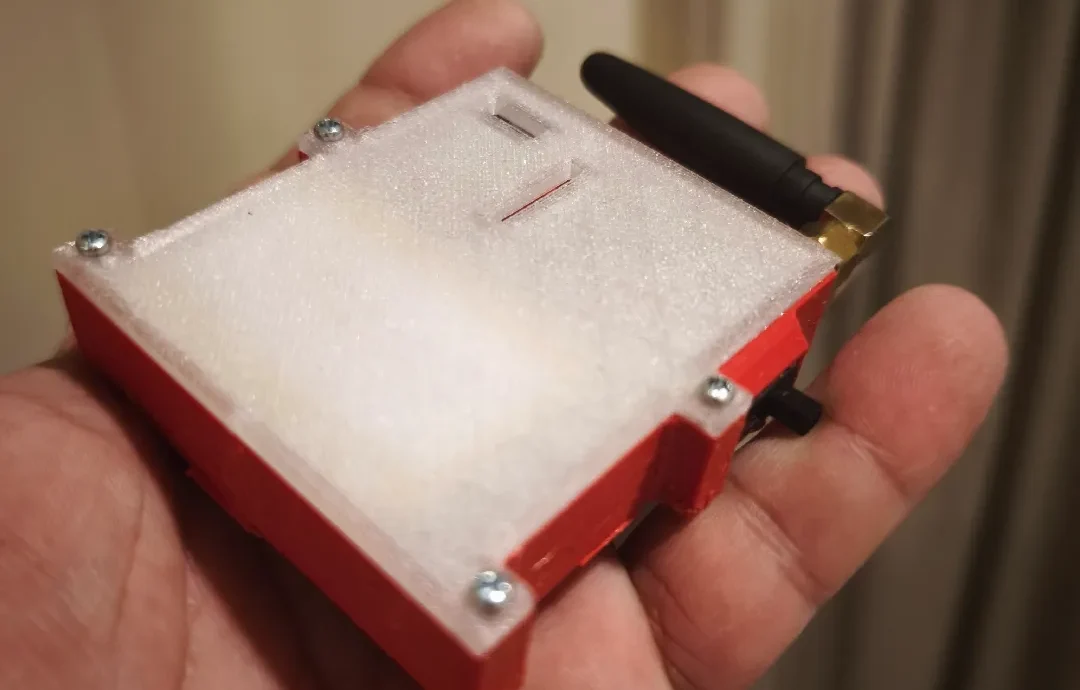

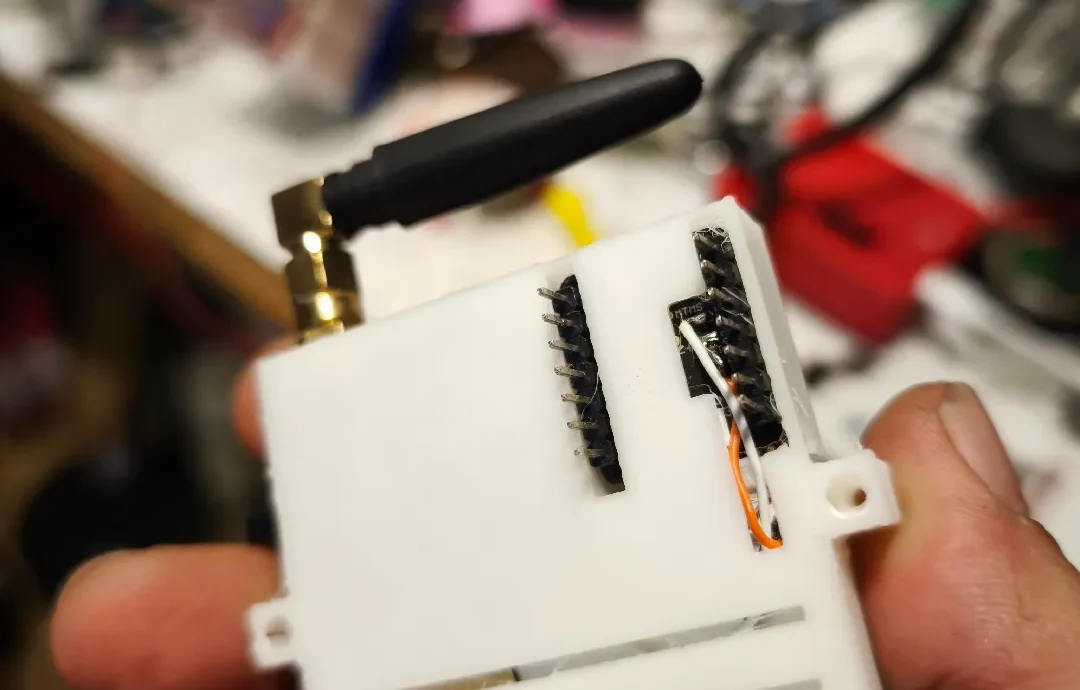

Примечание. Фотографии собранной версии относятся к старой конструкции, поэтому вы можете видеть как расположение продукта, так и то, как штифты выходят снизу.
