Zigbee Macropad 16 кнопок ESP32C6

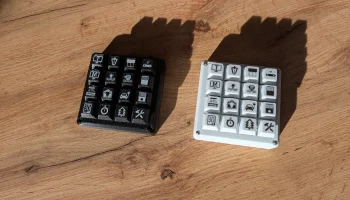

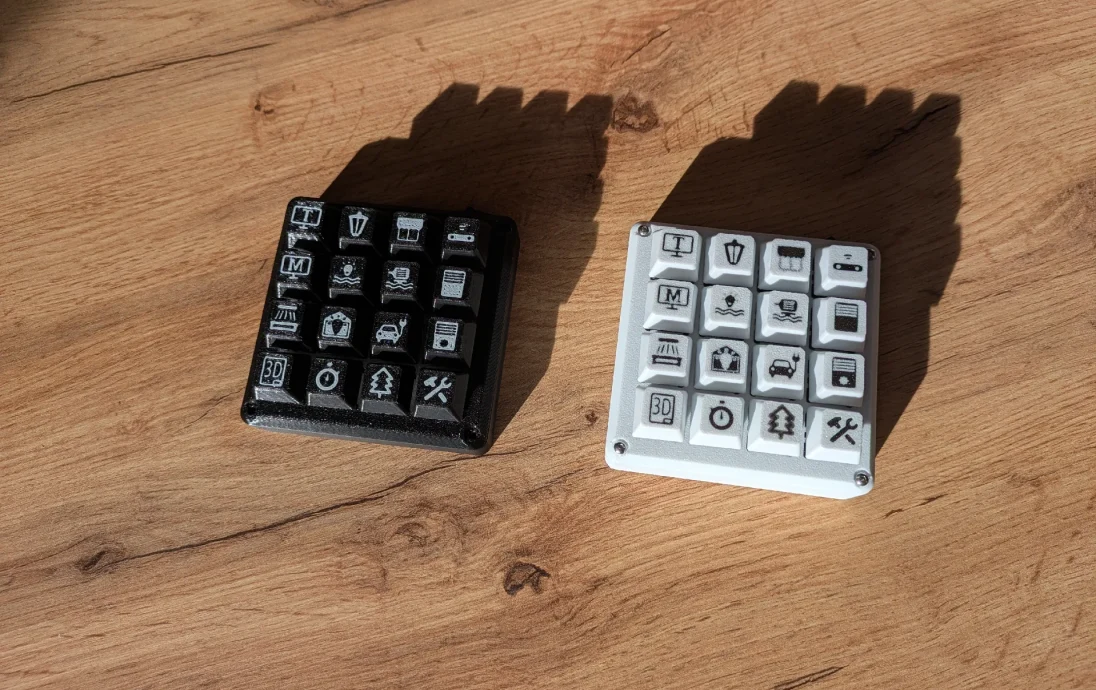

Zigbee Macropad — 16-клавишный беспроводной контроллер для домашнего помощника

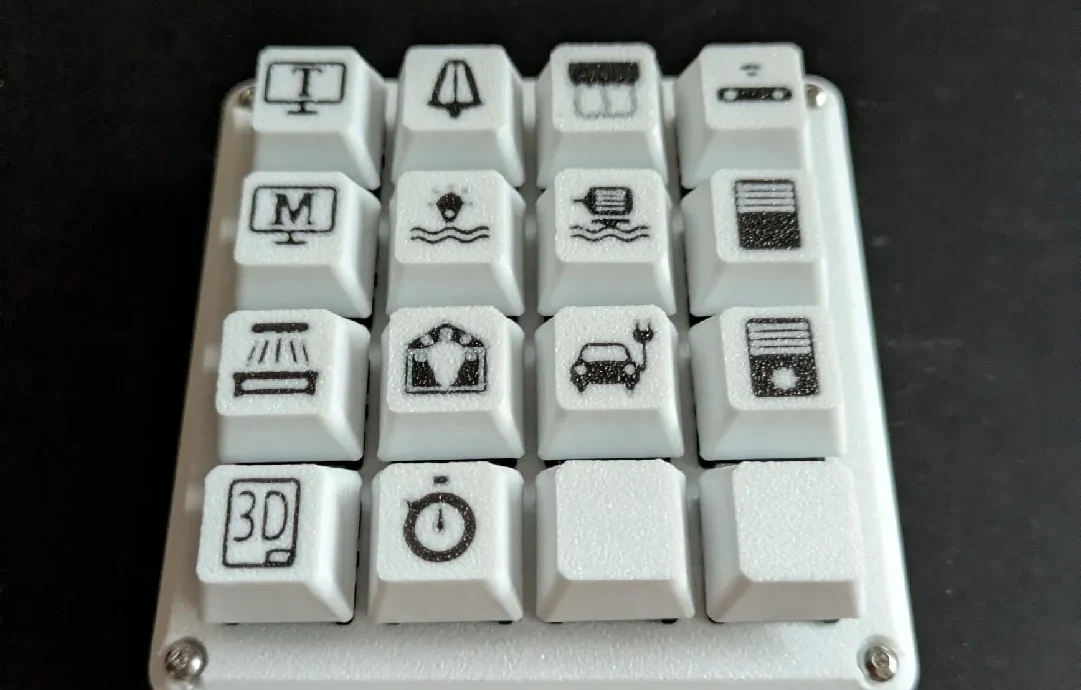

Компактный 16-клавишный макропад Zigbee на базе ESP32-C6, разработанный специально для плавной интеграции с Home Assistant через Zigbee2MQTT.

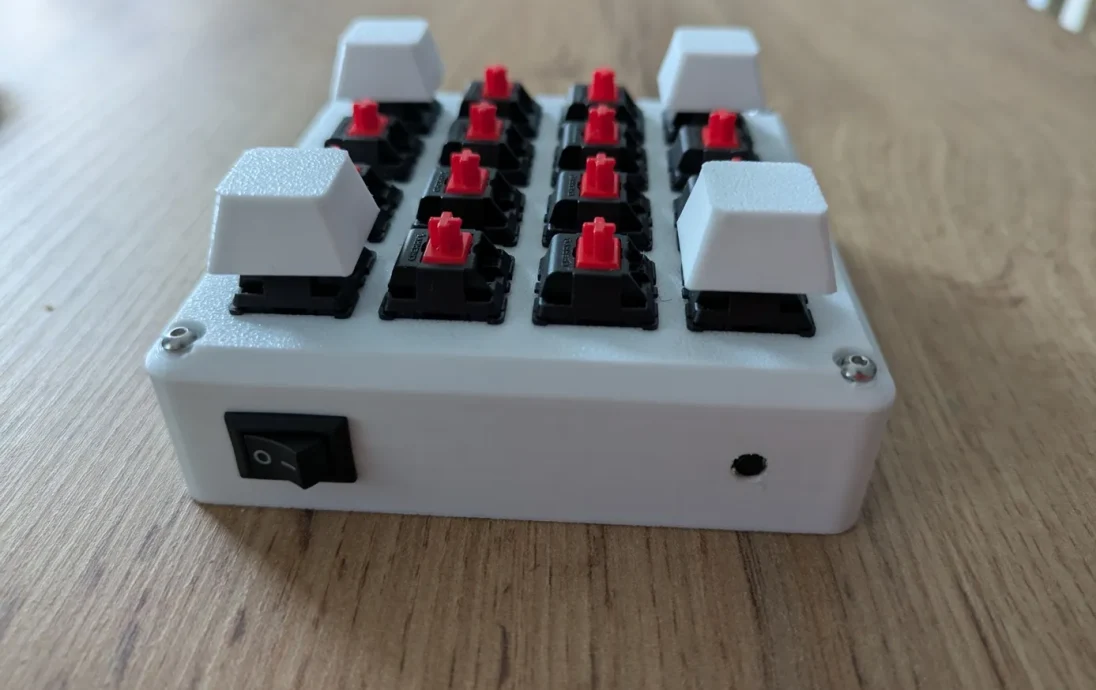

Этот макропад обеспечивает тактильный ввод механических клавиш, настраиваемую светодиодную обратную связь и корпус, полностью напечатанный на 3D-принтере.
Каждая клавиша поддерживает три различных действия — однократное нажатие, двойное нажатие и длительное нажатие — что позволяет з��пускать практически любую автоматизацию Home Assistant с одного устройства.

⭐ Версия 2 (текущая и рекомендуемая)

V2 — это полная доработка оригинальной концепции, улучшающая удобство использования, энергоэффективность и общее качество сборки.

Что нового в версии 2:

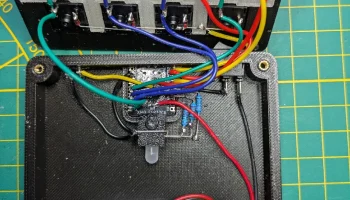

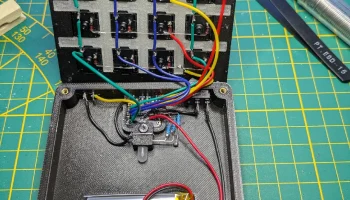

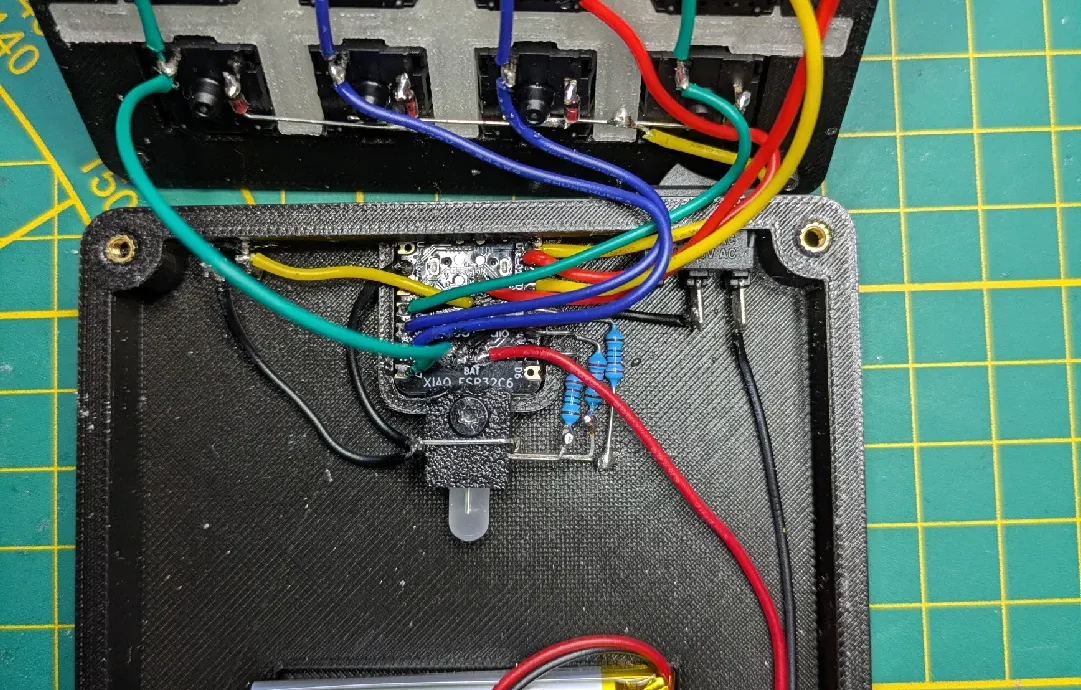

Конструкция на базе XIAO ESP32-C6 для повышения производительности и снижения энергопотребления.

Встроенная система BMS для безопасной прямой зарядки аккумулятора.

Отсутствие потери мощности при работе от аккумулятора

Более 1 месяца автономной работы на одном заряде

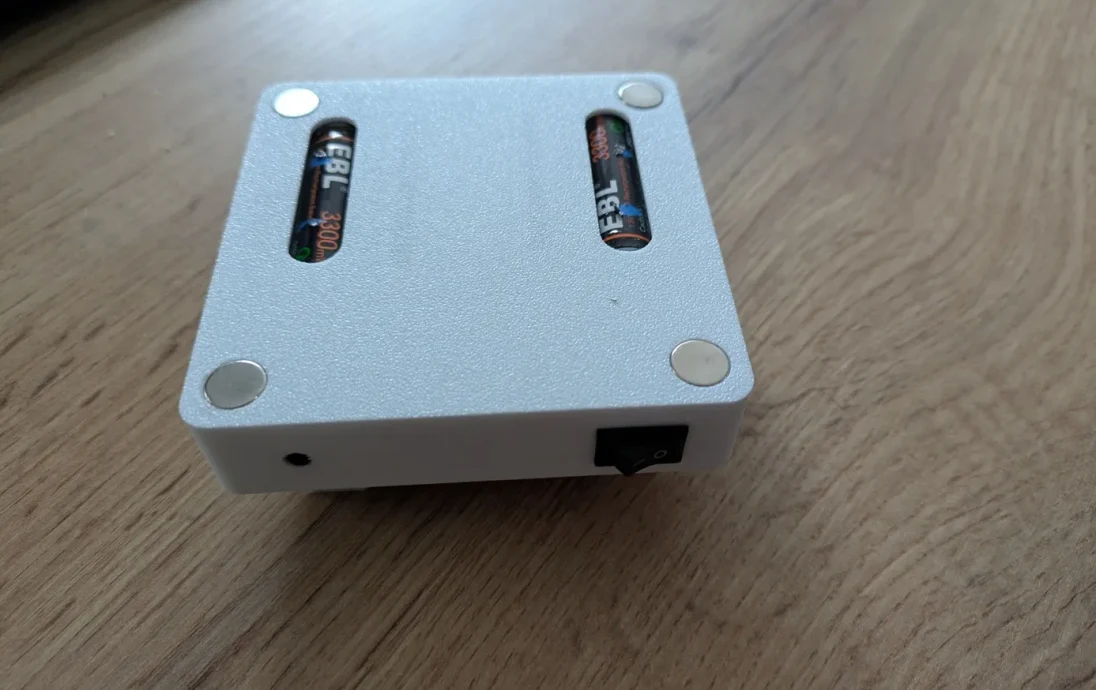

Скрытые внутренние магниты, полностью встроенные в корпус.

Клей не требуется

Нет риска выпадения магнитов со временем.

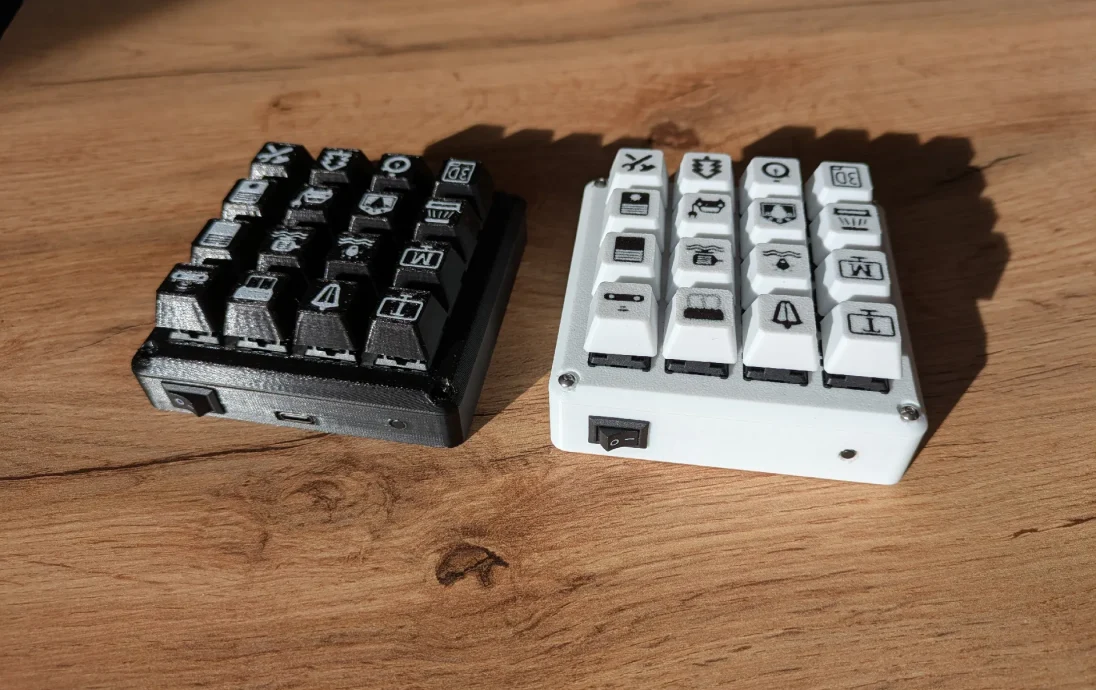

Обновленный дизайн корпуса для более чистой и надежной сборки.

Корпус V2:

ZigbeeMacropadXIAOV2.stl

Исходный код и файлы V2:

https://github.com/StaRky33/ZigbeeMacropad/tree/V2

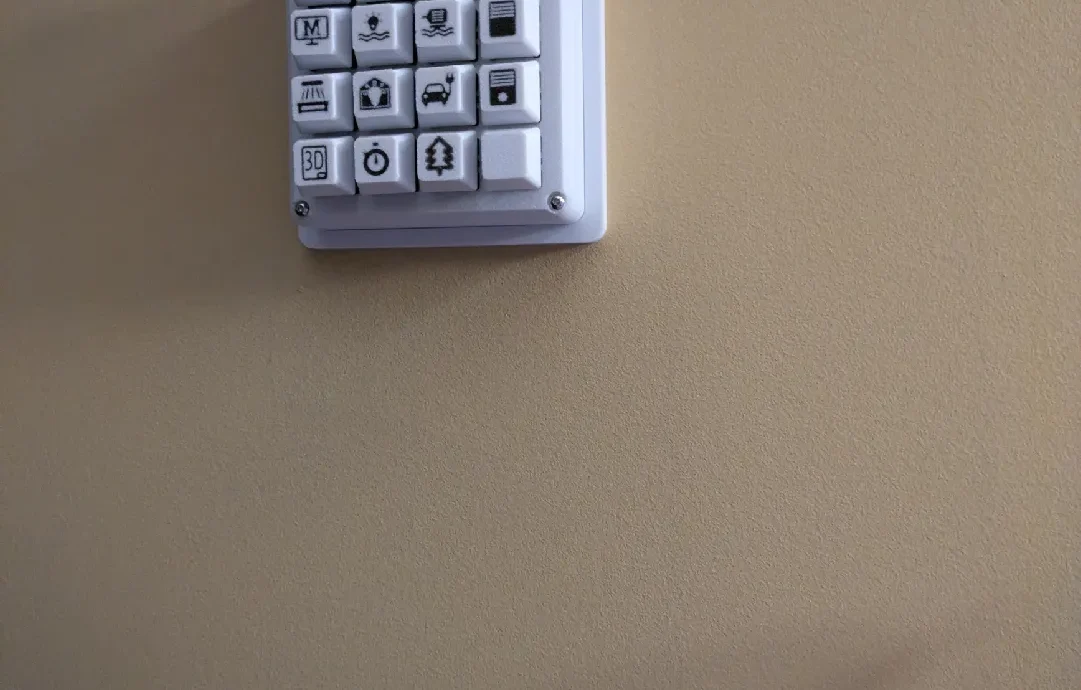

Эта версия предназначена для ежедневного использования, не требует обслуживания и легко монтируется в любом месте.

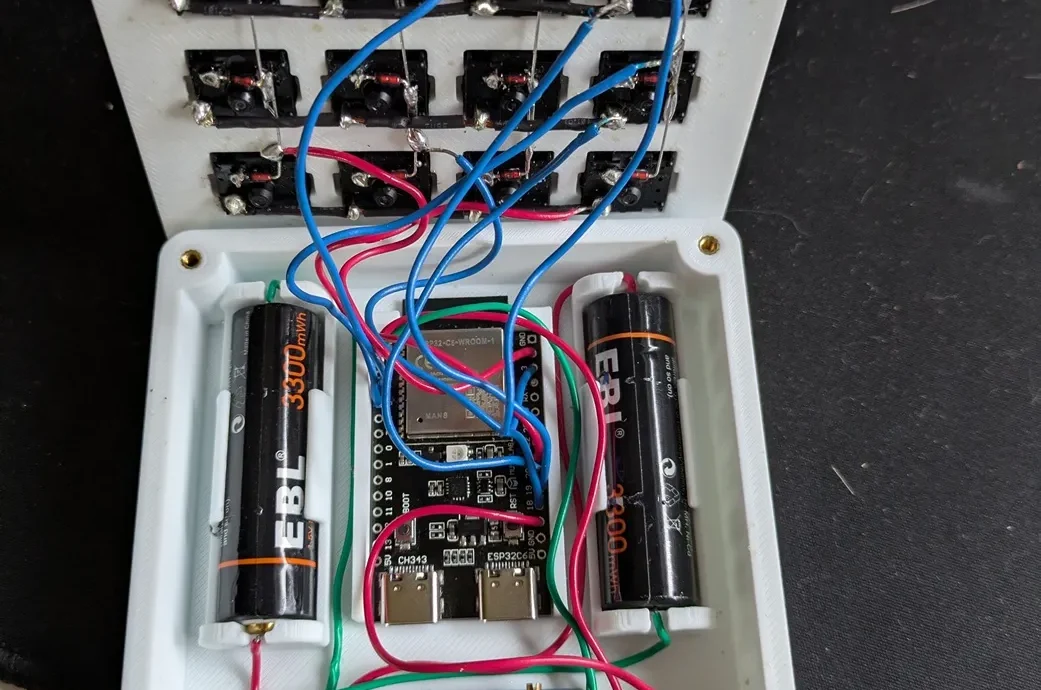

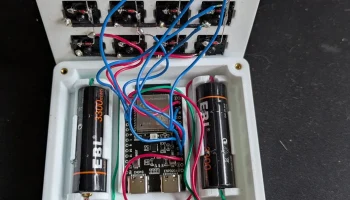

Версия 1 (первый прототип)

V1 — это оригинальный прототип, доступный для ознакомления и экспериментов.

Характеристики V1:

~1 неделя автономной работы

Болезненный процесс зарядки (без встроенной BMS)

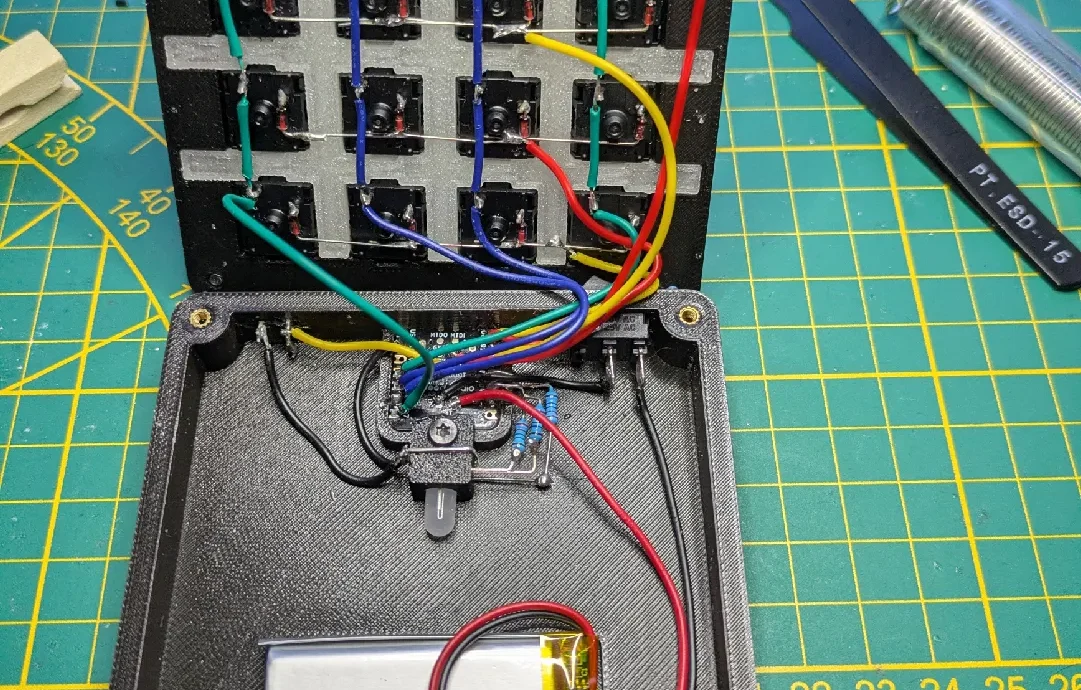

Внешний понижающий преобразователь, вызывающий значительный разряд батареи

Ранний дизайн корпуса

Корпус V1:

ZigbeeMacropadBottomCoverV7.stl

Исходный код и файлы V1:

https://github.com/StaRky33/ZigbeeMacropad/tree/V1

Будучи полностью функциональным, V1 ясно отражает характер своего прототипа и был заменен V2.

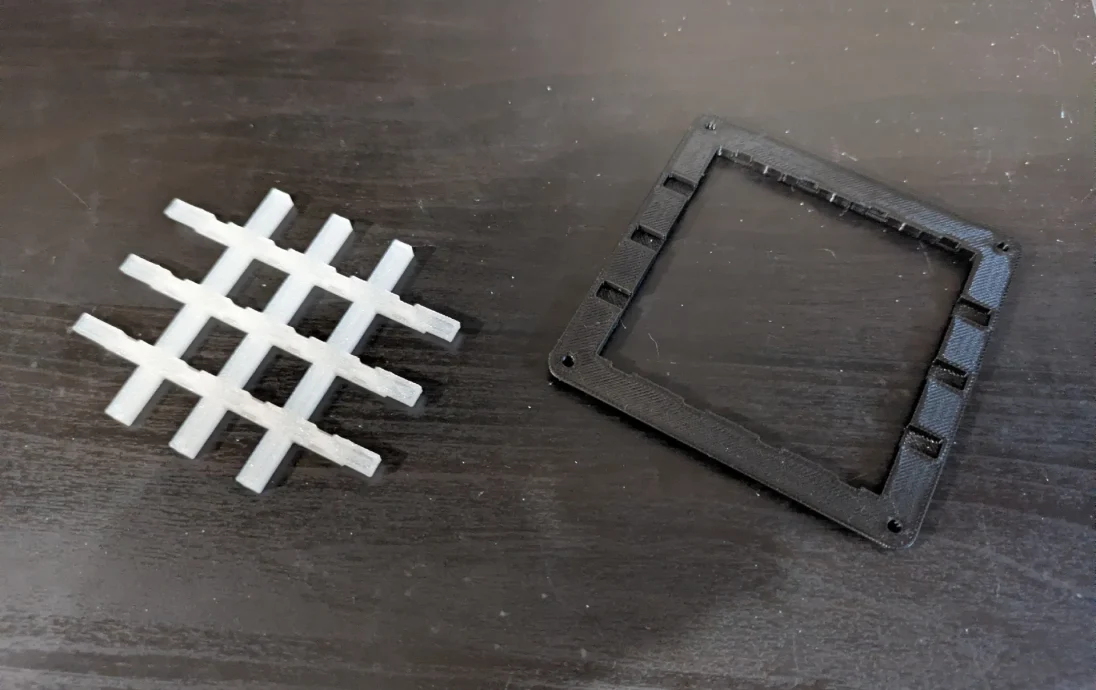

Верхняя крышка, состоящая из двух частей, и диффузор светодиодов

Макропад имеет конструкцию верхней крышки, состоящую из двух частей, для улучшения рассеивания светодиодного света и визуальной настройки:

ZigbeeMacropadTopCoverInterior.stl

ZigbeeMacropadTopCoverExterior.stl

Данная конструкция позволяет:

Смешайте разные типы или цвета нитей.

Независимая точная настройка параметров печати (количество стен, заполнение, высота слоя)

Добейтесь более плавного и равномерного рассеивания светодиодов.

В своей сборке я исполь��овал прозрачную нить накаливания для внутренней части, чтобы получить мягкое, хорошо рассеянное освещение, но эта установка дает вам полную свободу экспериментировать с собственными материалами и отделкой.

Документация и файлы проекта

Все необходимое для сборки, изменения или расширения проекта доступно на GitHub, включая:

Спецификация материалов (BOM)

Инструкция по сборке и сборке

Схемы

Прошивка и исходный код

3D модели
