Сменный ролик выдвижного ящика

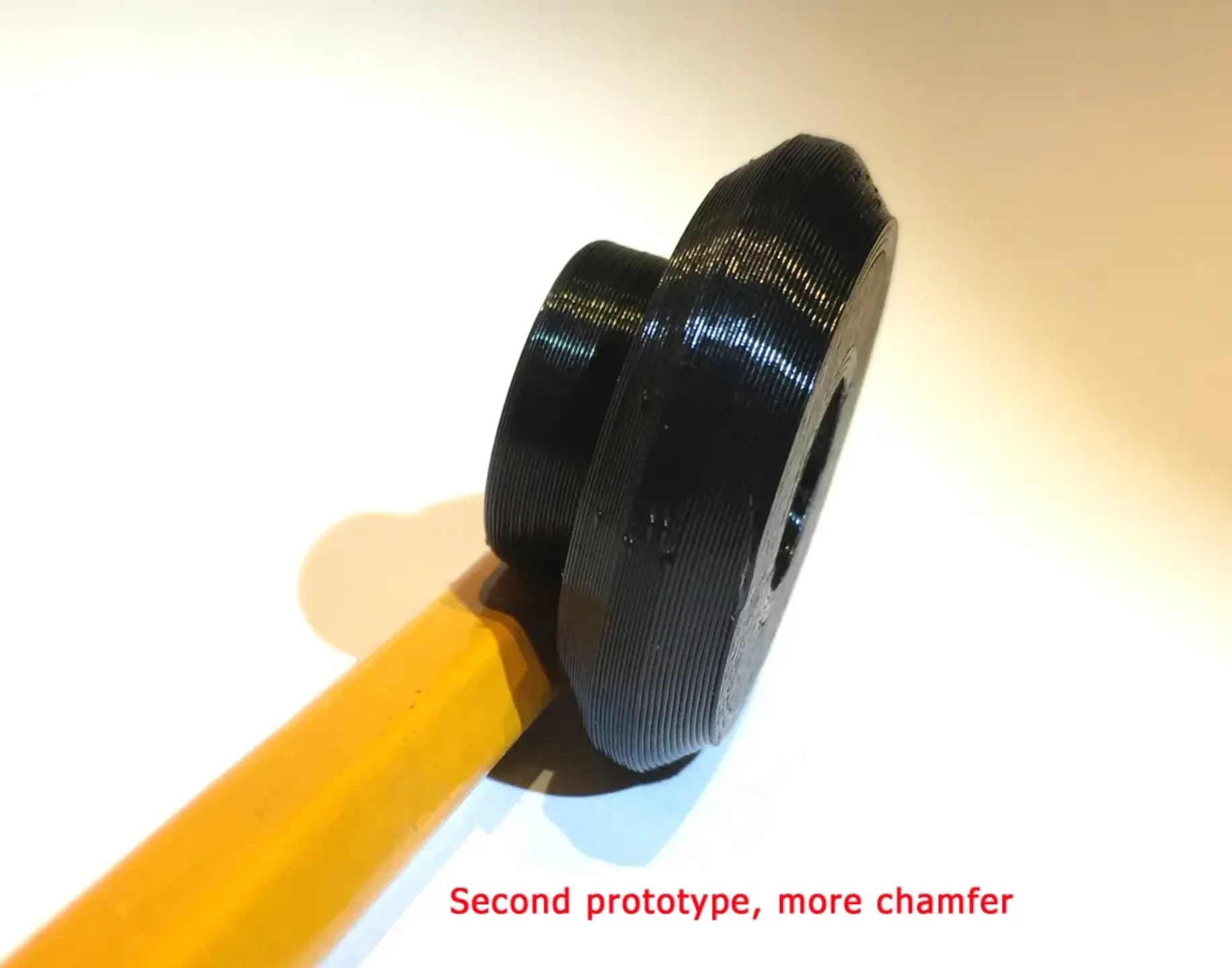

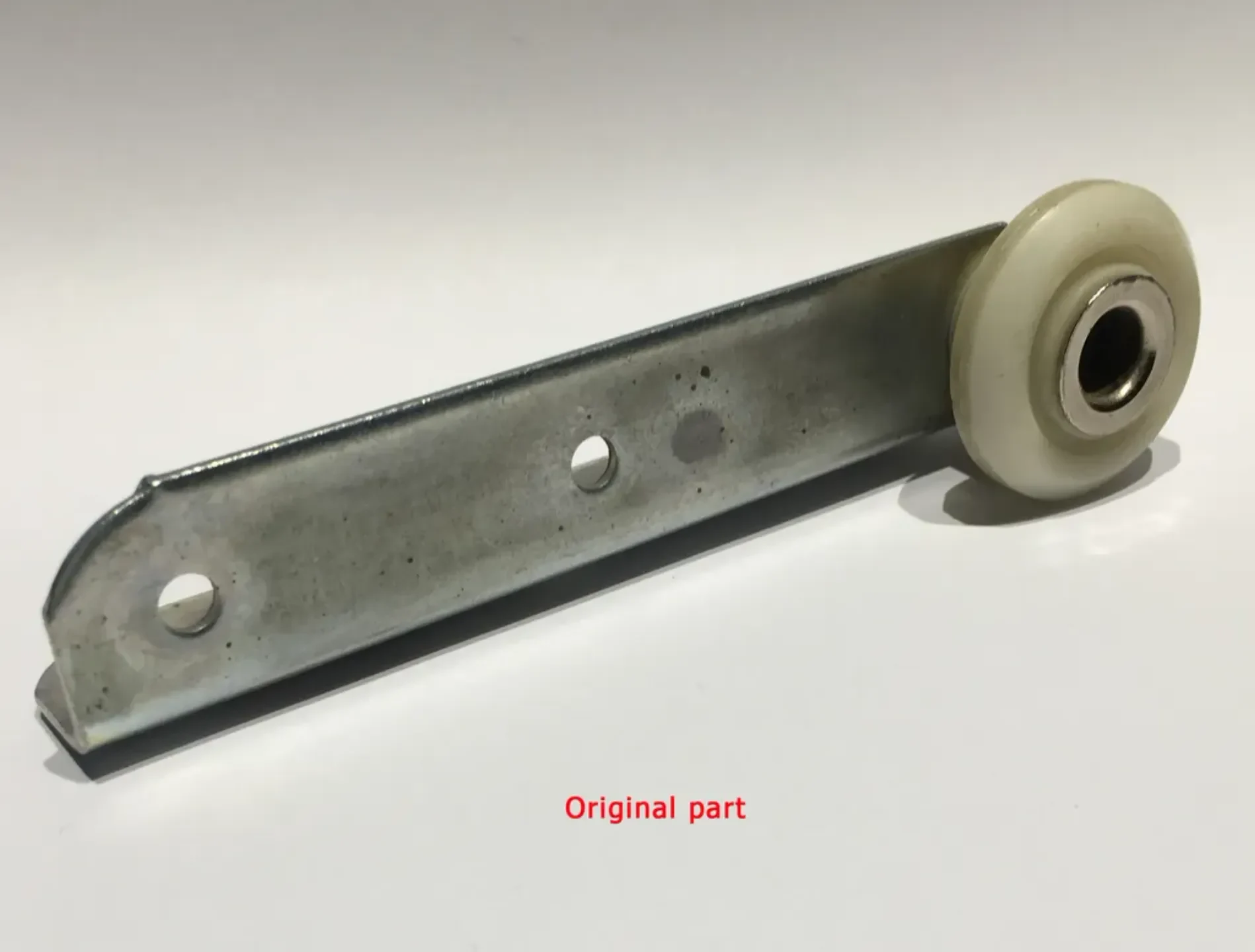

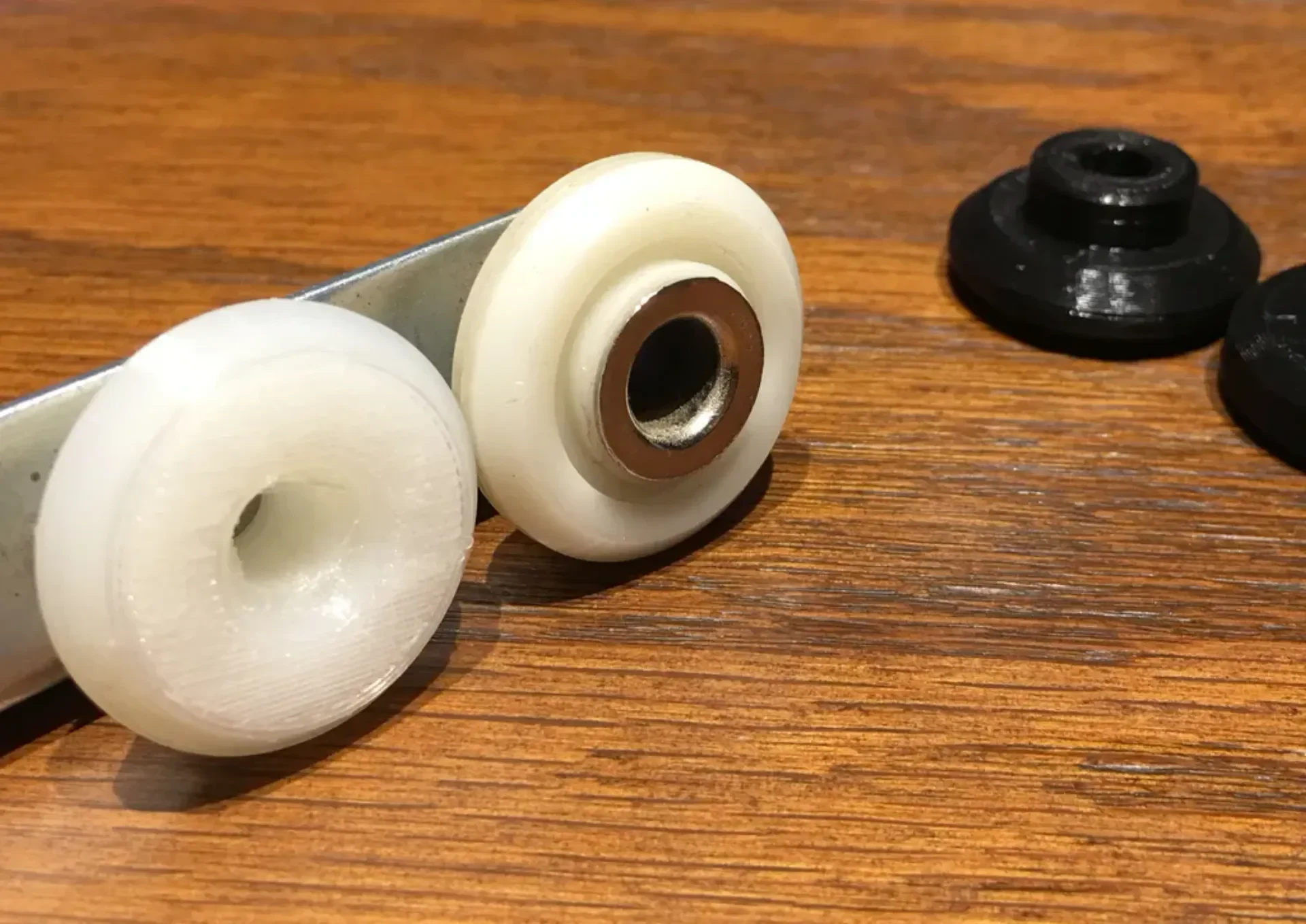

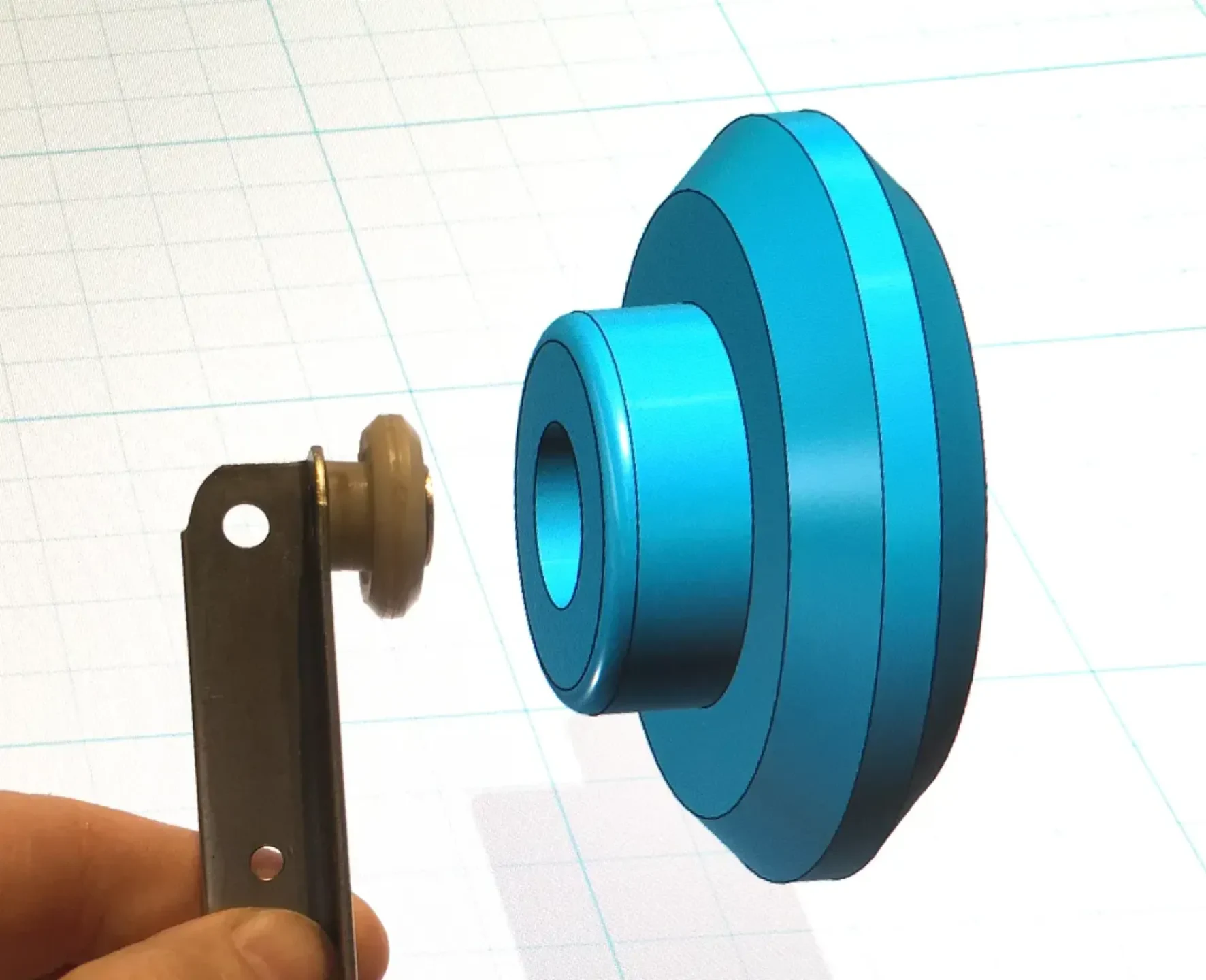

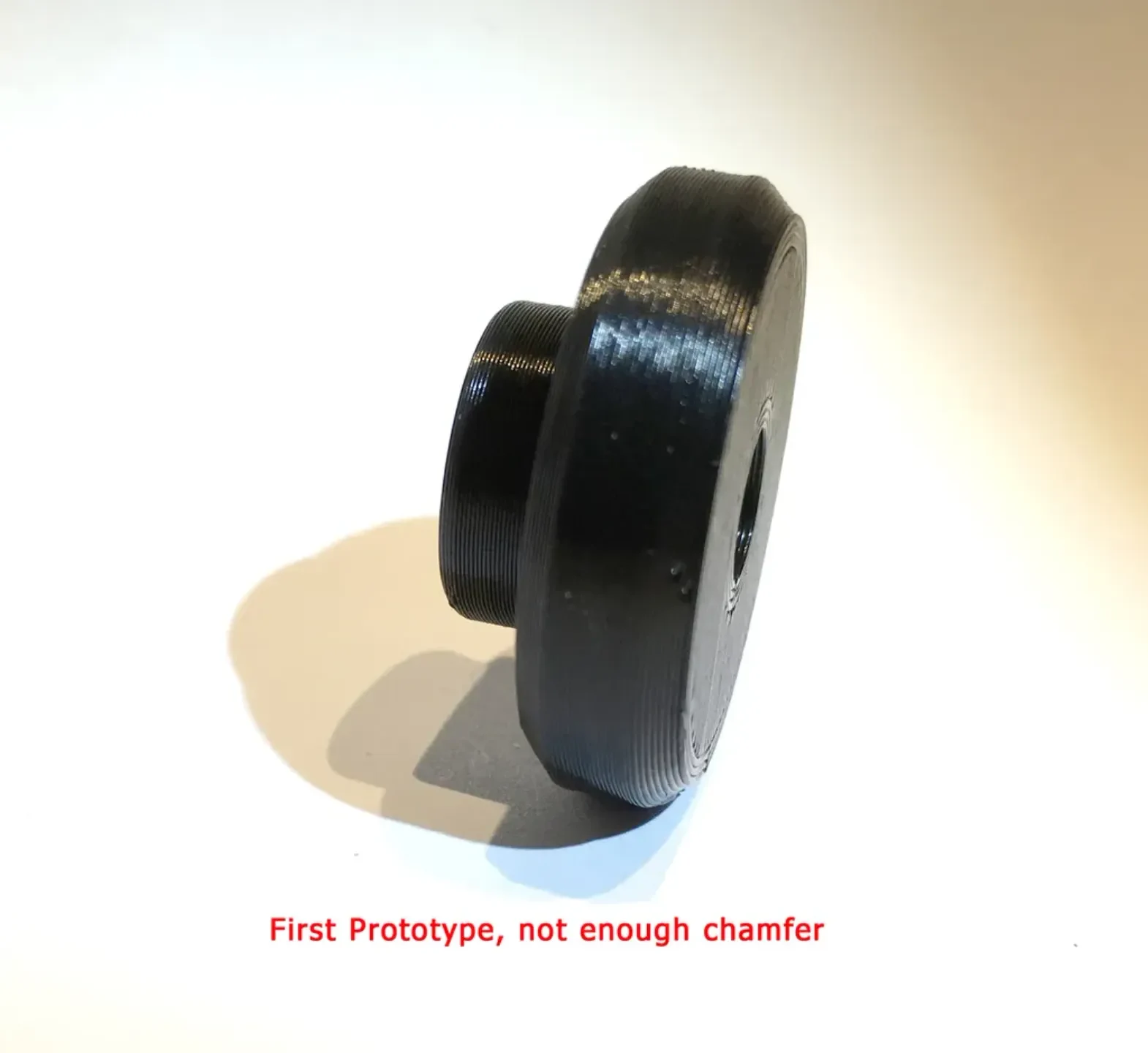

У друга на работе был старый ящик со сломанным колесиком. Производитель их больше не производит. Какая идеальная ситуация для 3D-принтера! Я смоделировал существующее колесо в Autodesk 123D Design, используя только цилиндры разных размеров, используя инструменты «Объединить/Объединить» и «Объединить/Вычесть». Я сделал фаску по краям колеса, но после печати первого прототипа понял, что этого недостаточно, поэтому добавил еще, и второй прототип выглядел хорошо. Я добавил карман для винта с одной стороны, чтобы при привинчивании к кронштейну у головки было углубление, в котором можно было бы спрятаться.

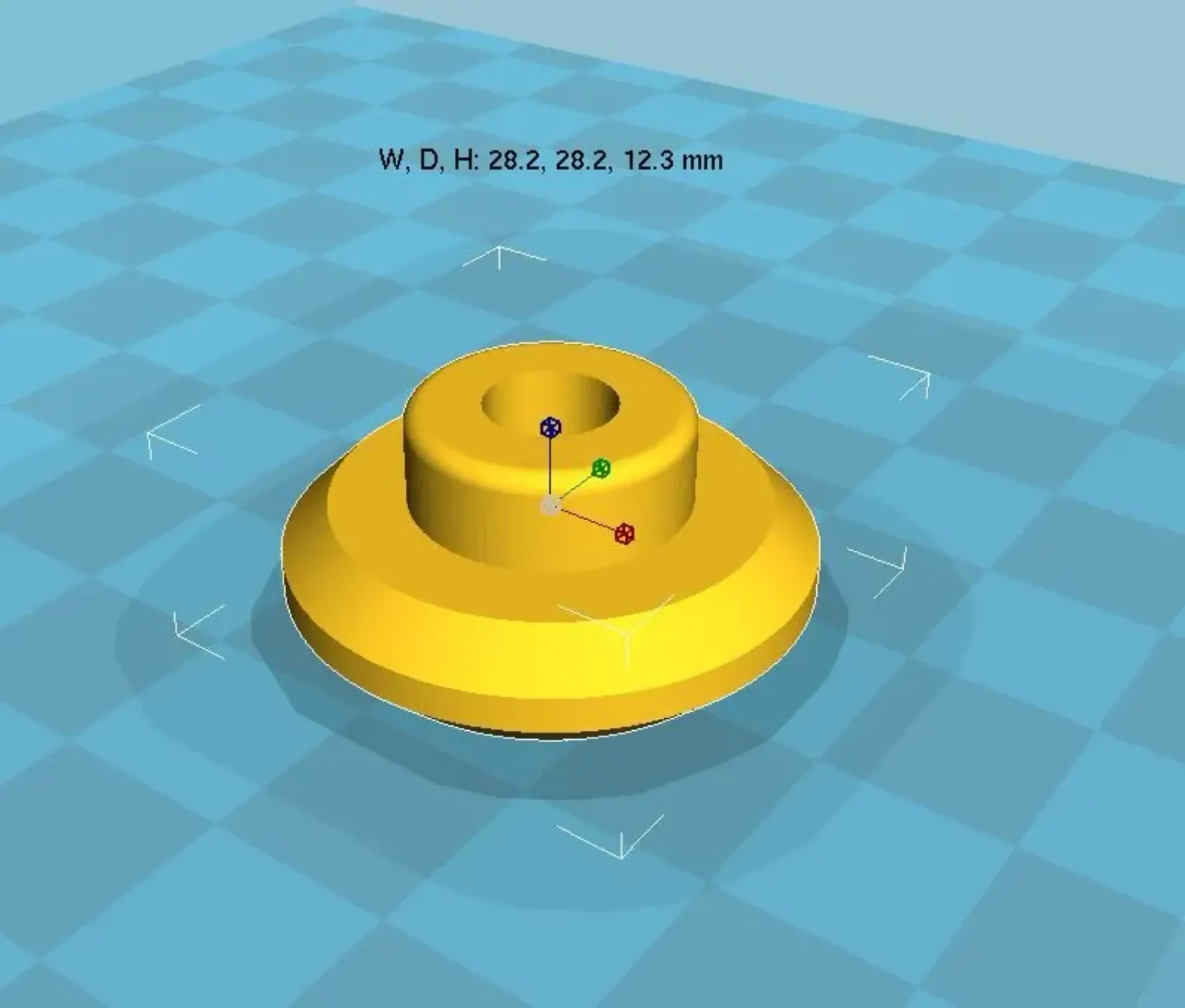

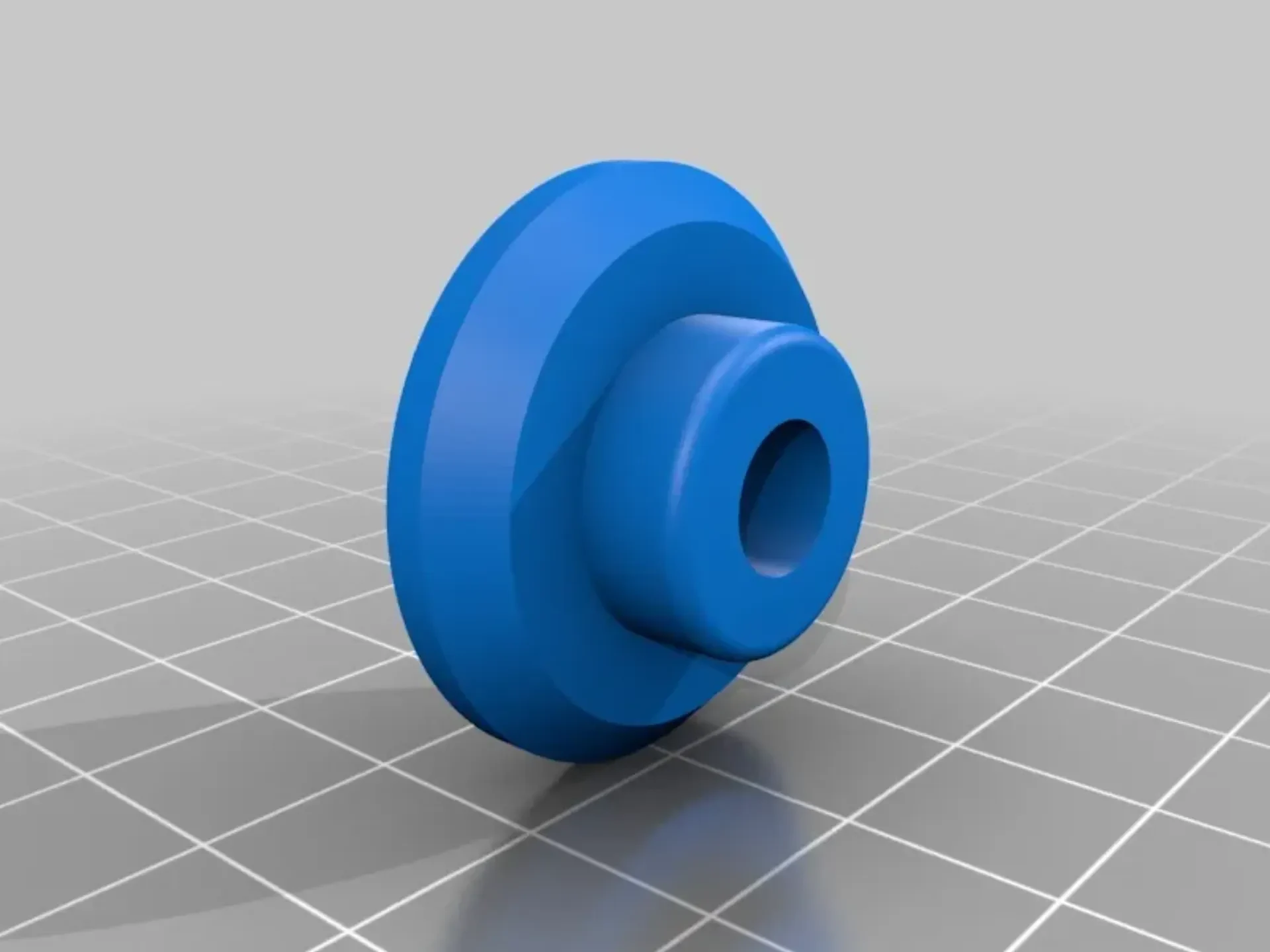

Диаметр колеса составляет 28,2 мм, с отверстием диаметром 7 мм в центре. Выступ сбоку составляет 5,26 мм. Я включаю файл 123D на случай, если кому-то еще понадобится изменить его в соответствии со своими приложениями.

Настройки печати

Плоты:

Нет

Поддерживает:

Нет

Разрешение:

0,2 мм

Заполнение:

100%

Примечания:

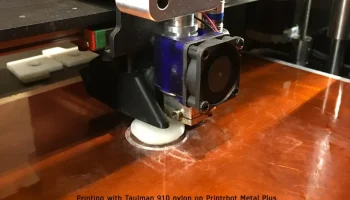

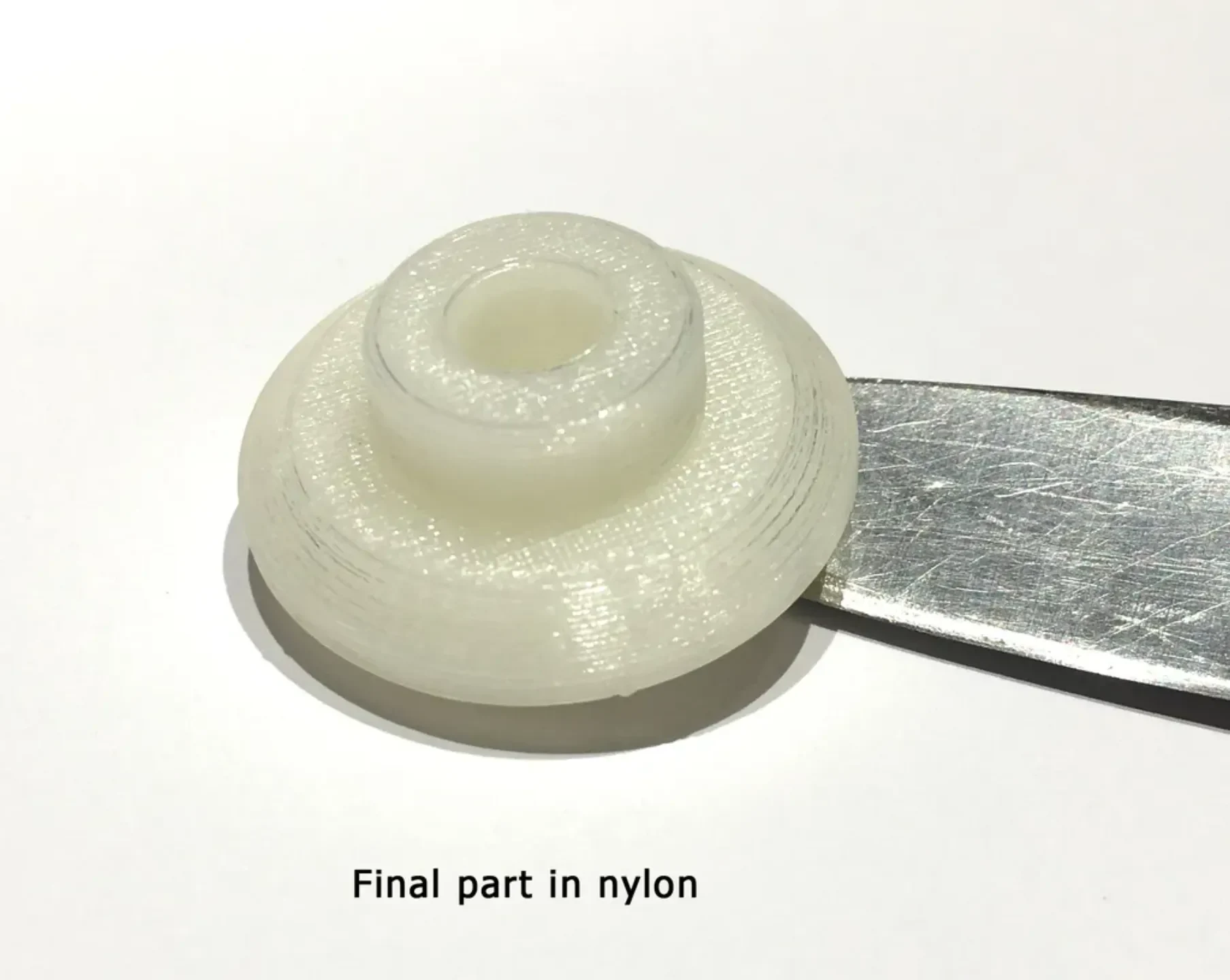

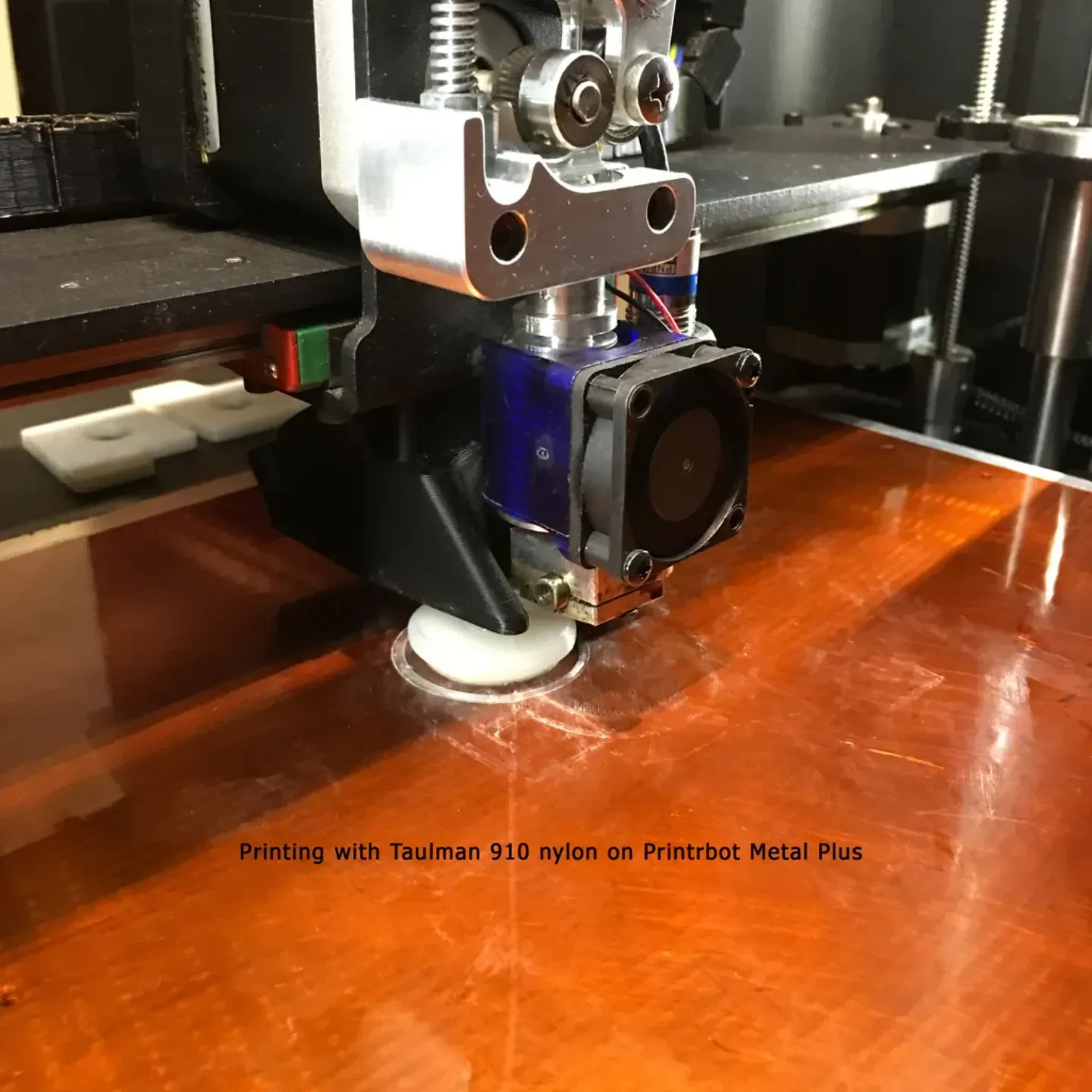

Напечатано из сплава нейлона Taulman 910, поэтому оно прослужит вечно.

Как я это разработал

Разработан в 123D Design. Начал с цилиндра правильных размеров колеса, срезал фаски по бокам, добавил еще один цилиндр с одной стороны для расширения. Использовал третий 7-миллиметровый цилиндр, чтобы прорезать отверстие для винта в центре, и четвертый 10-миллиметровый цилиндр, чтобы вырезать винт, забитый на противоположном конце.
