Кронштейны для светодиодных лент

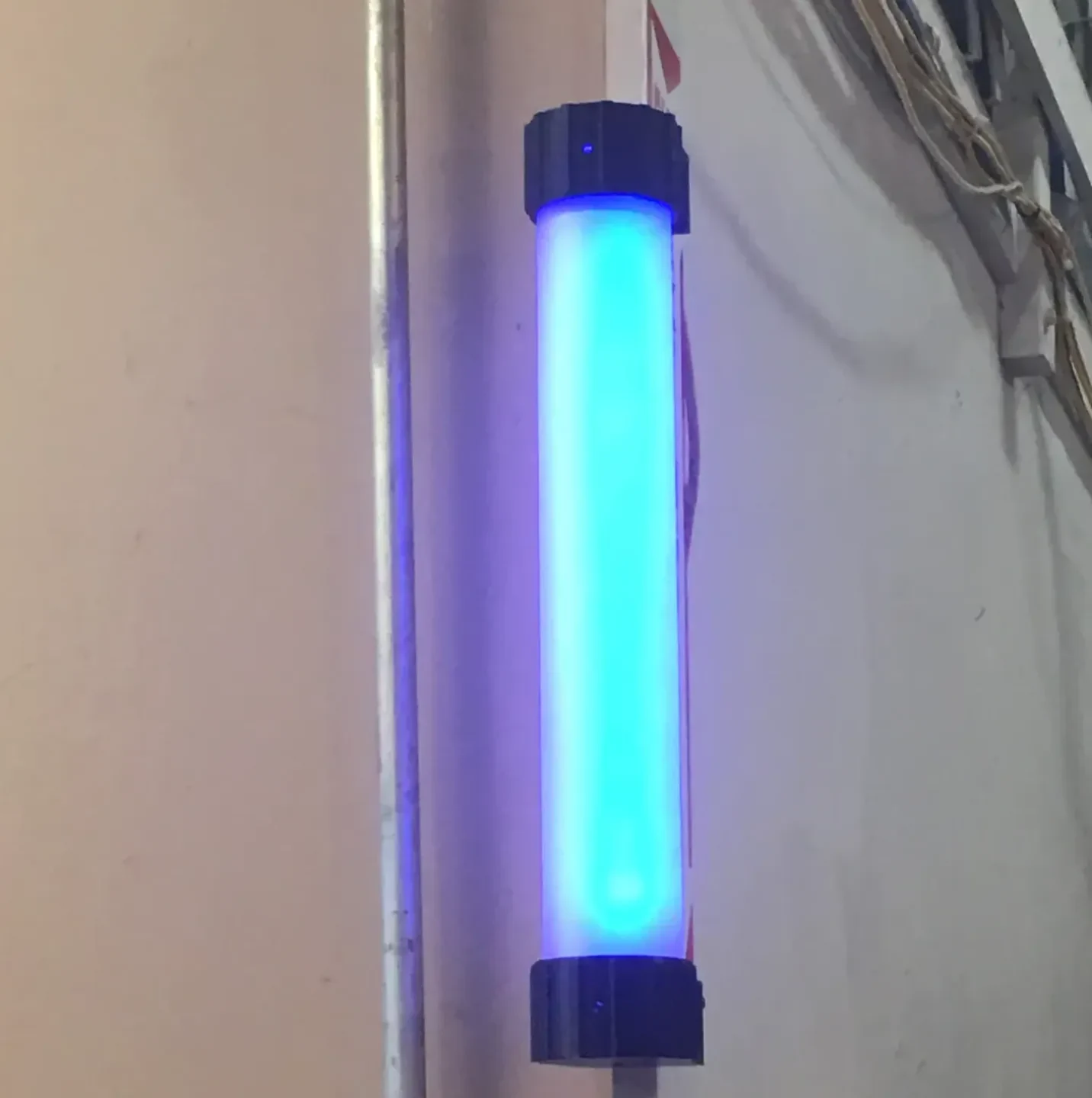

Некоторое время назад я разработал систему световых индикаторов для нашего отдела запчастей. Он мигает, предупреждая их, когда запрос на детали распечатывается на одном из двух принтеров в их районе. Освещение представляло собой одноцветные светодиодные ленты, просто прикрепленные к стене. Это сработало отлично, но выглядело довольно грустно.

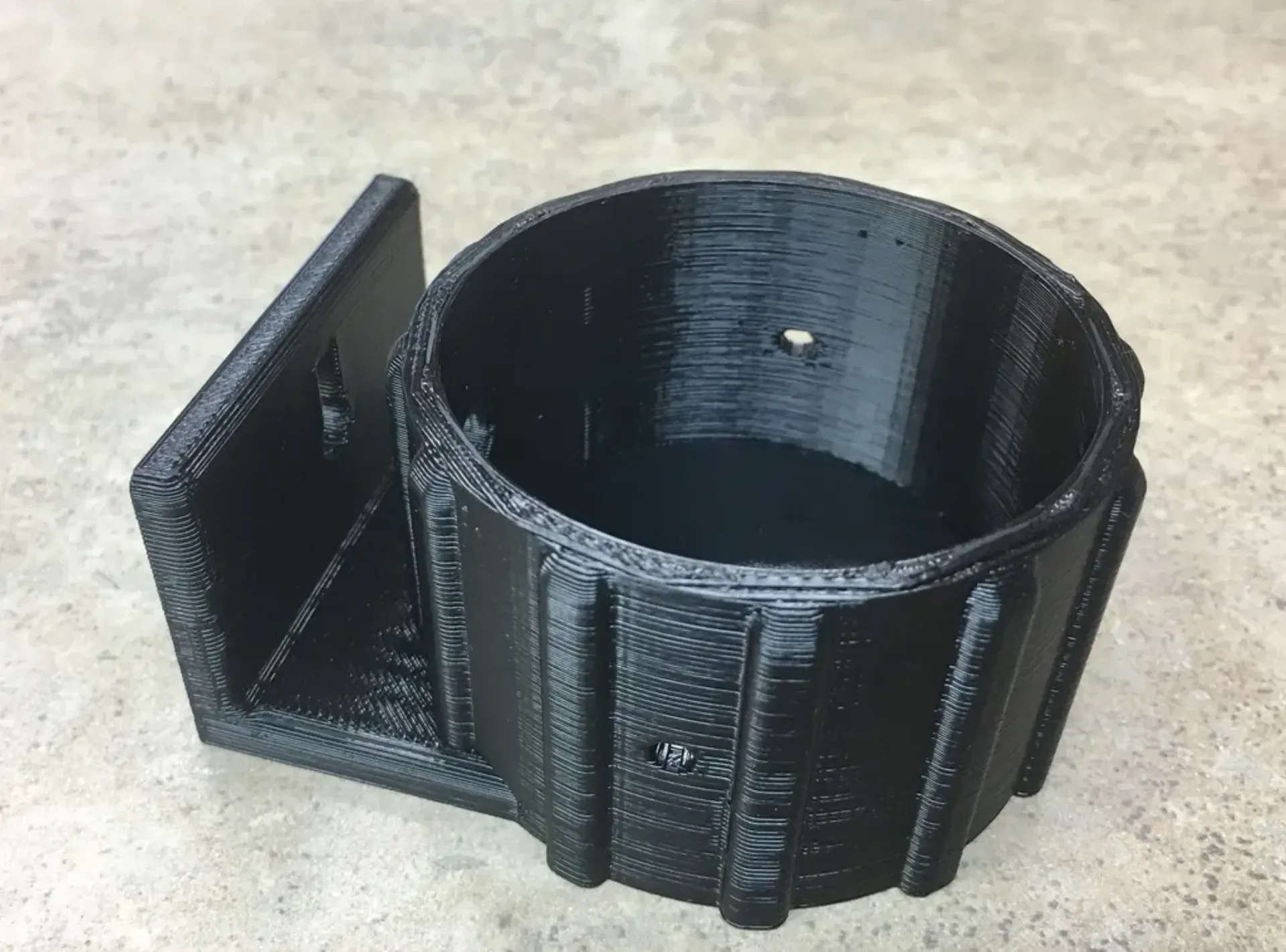

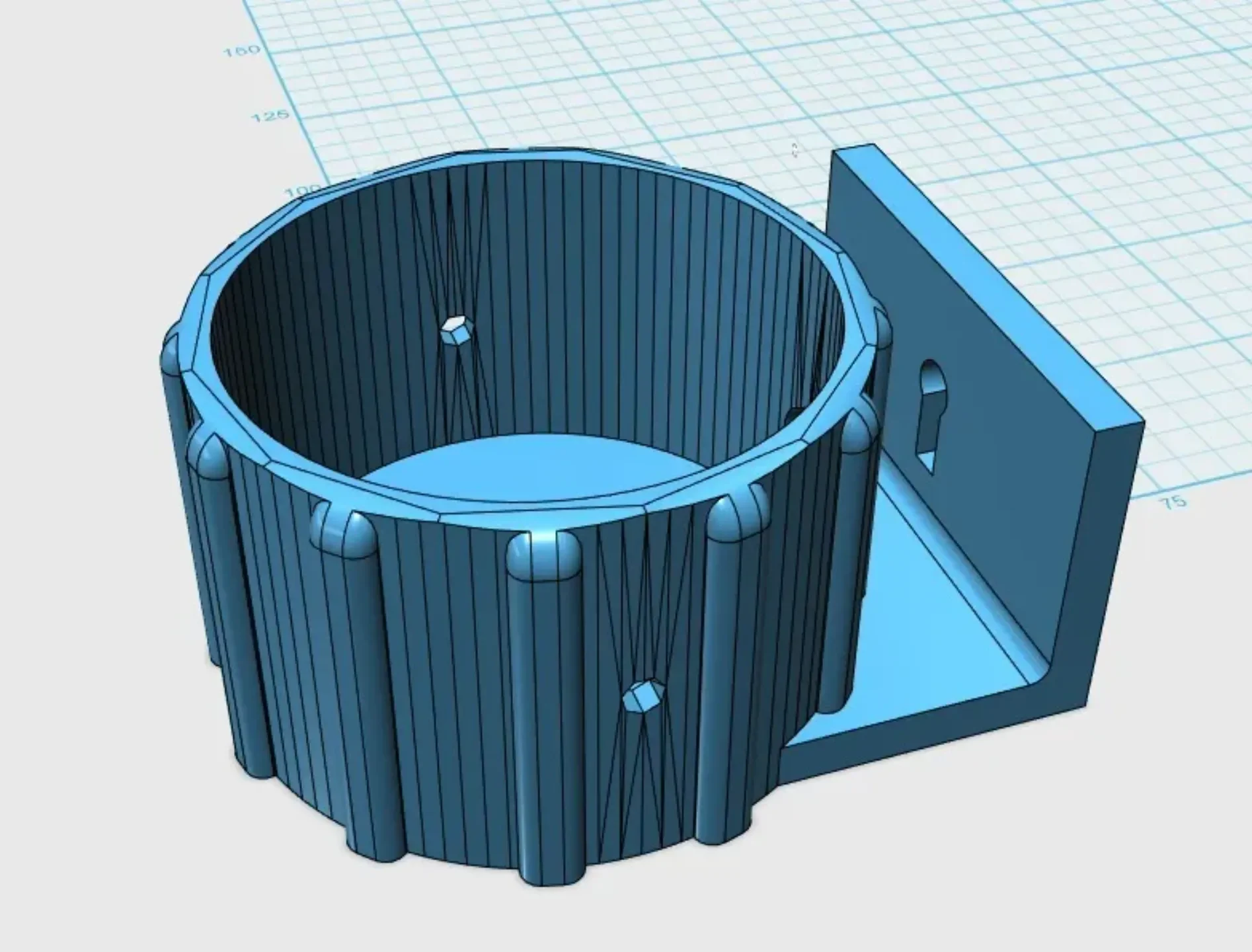

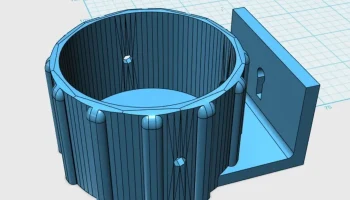

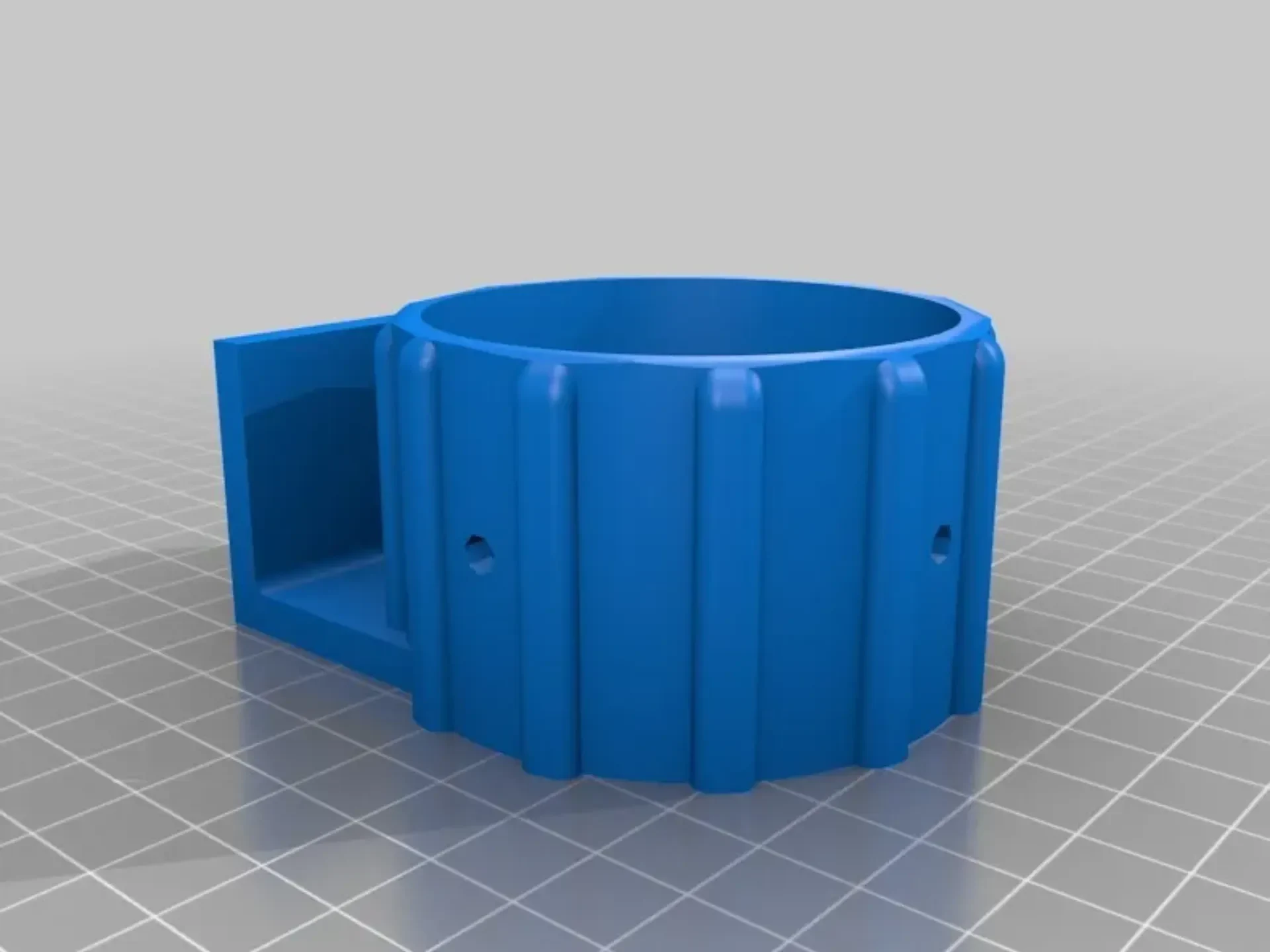

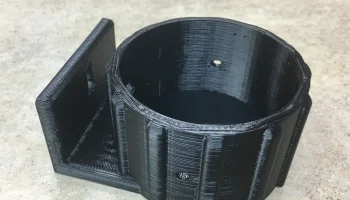

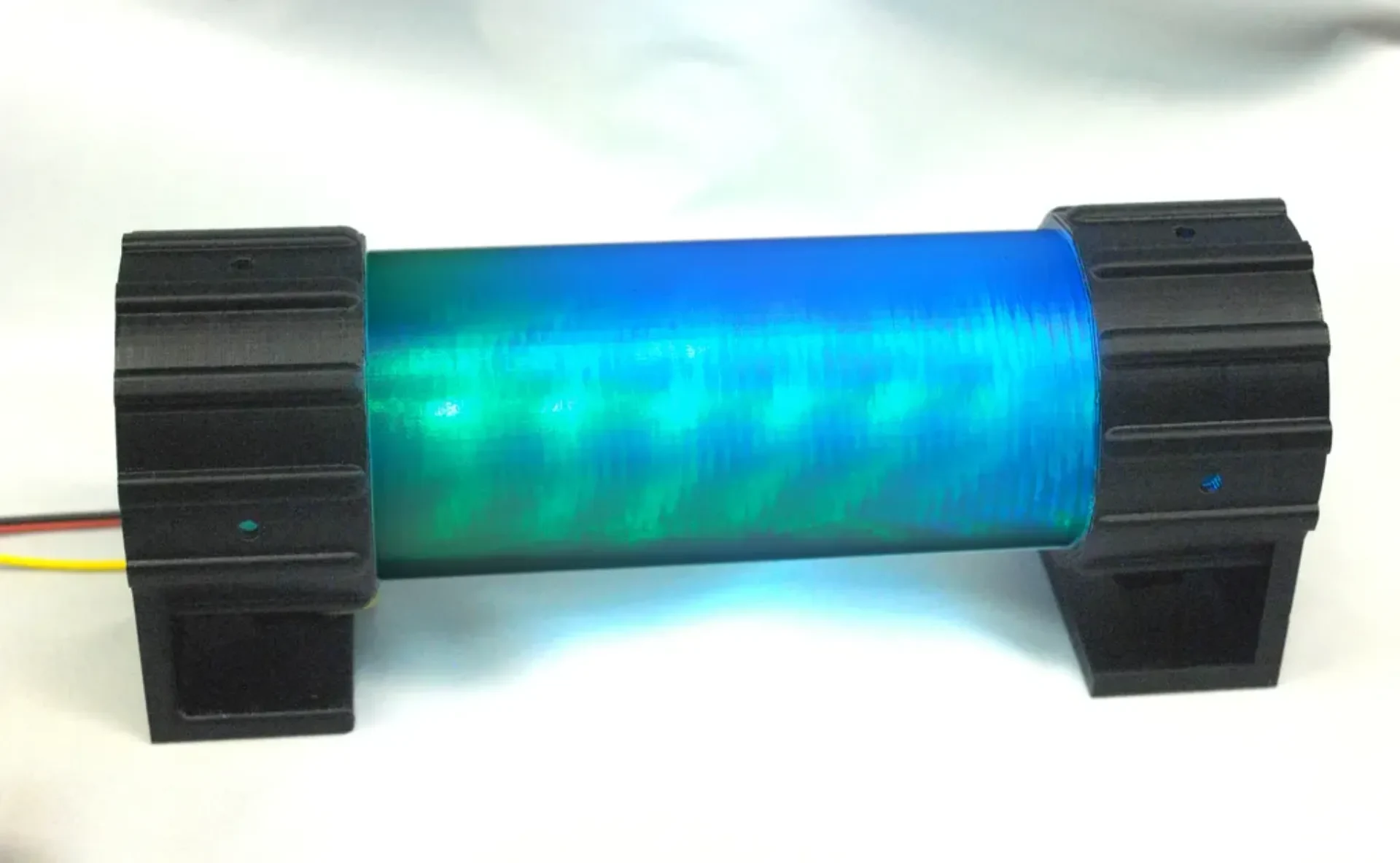

Недавно я наткнулся на прозрачную акриловую трубку диаметром 56 мм и подумал, что смогу использовать ее, чтобы улучшить внешний вид светильников. «mingthemad» загрузил настраиваемое крепление для трубы, которое я использовал для изготовления крепления диаметром 56 мм. Затем я перенес его в 123D, модифицировал так, чтобы он работал вертикально, и сгладил украшения по бокам. В креплениях есть отверстия для подвешивания, поэтому вы можете повесить его вертикально на винты, а по бокам креплений есть отверстия, в которые можно вставить винты, чтобы прикрепить трубку к креплениям.

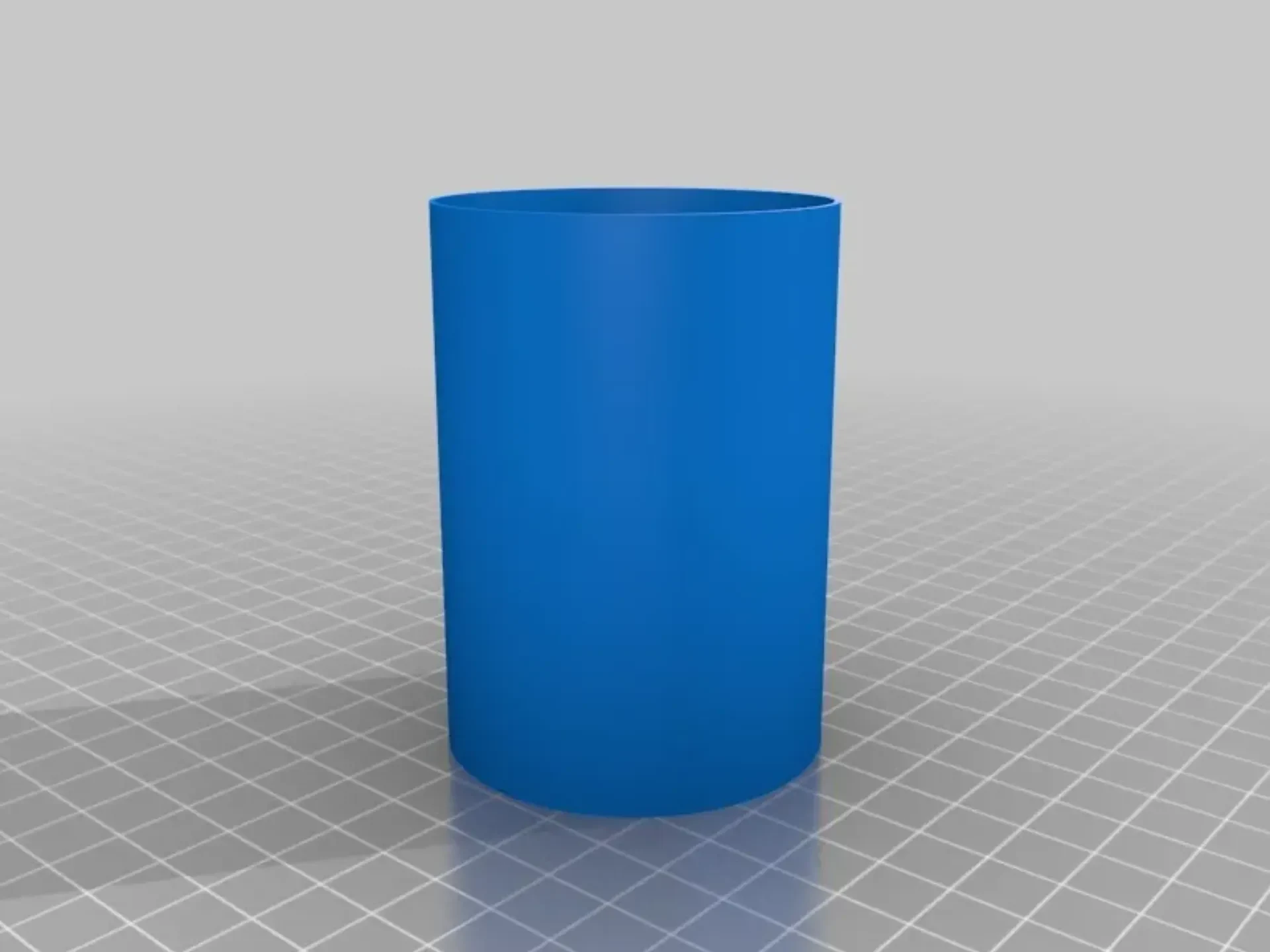

Понимая, что у кого-то другого может не оказаться 56-миллиметровой трубки, я смоделировал простую трубку, подходящую для креплений. Вы можете использовать масштабирование Z ваших слайсеров, чтобы сделать его длиннее или короче по мере необходимости. Что касается этого, вы можете использовать масштабирование, чтобы сделать все крепление больше или меньше, чтобы оно соответствовало существующей трубке, которая может быть у вас под рукой.

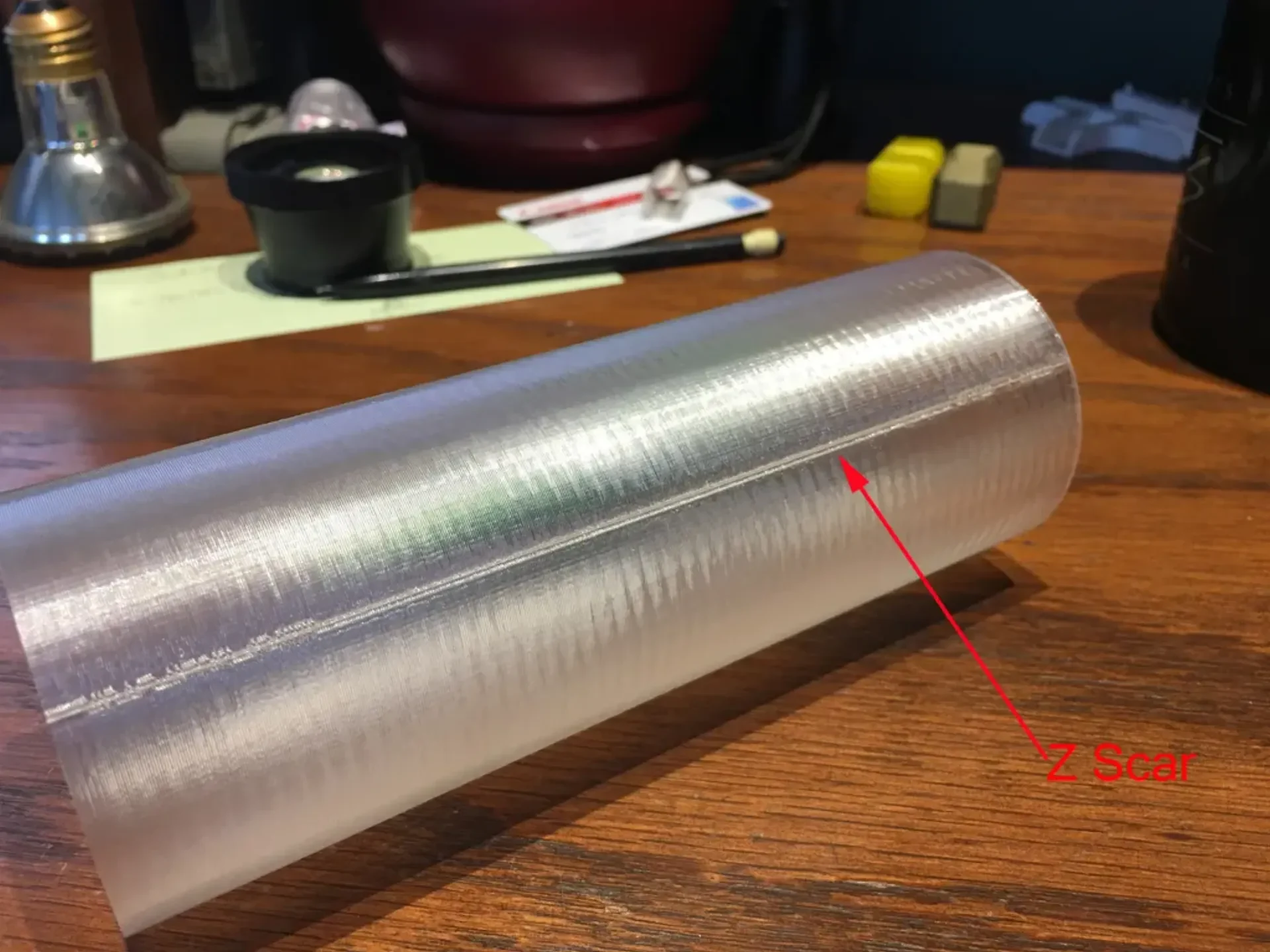

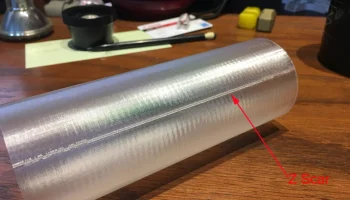

При печати трубки я использовал опцию «Выбрать начальную точку, ближайшую к определенному местоположению» в Simplify 3D, чтобы поместить шрам изменения Z в одну линию на цилиндре. Я подозреваю, что у Cura и других слайсеров есть аналогичная опция. Если вы затем установите цилиндр так, чтобы линия находилась сзади, у вас не будет видимого Z-образного шрама, и трубка будет выглядеть намного лучше.
Настройки печати
Бренд принтера:
Принтербот
Принтер:
Принтербот Плюс
Плоты:
Нет
Поддерживает:
Нет
Разрешение:
.3
Заполнение:
35%
Нить: Push-пластик PLA, черный
Примечания:
В зависимости от того, насколько хорошо ваш принтер справляется с перемычками, вы можете использовать опоры внутри отверстий.
Пост-печать =============
Идеи распространения

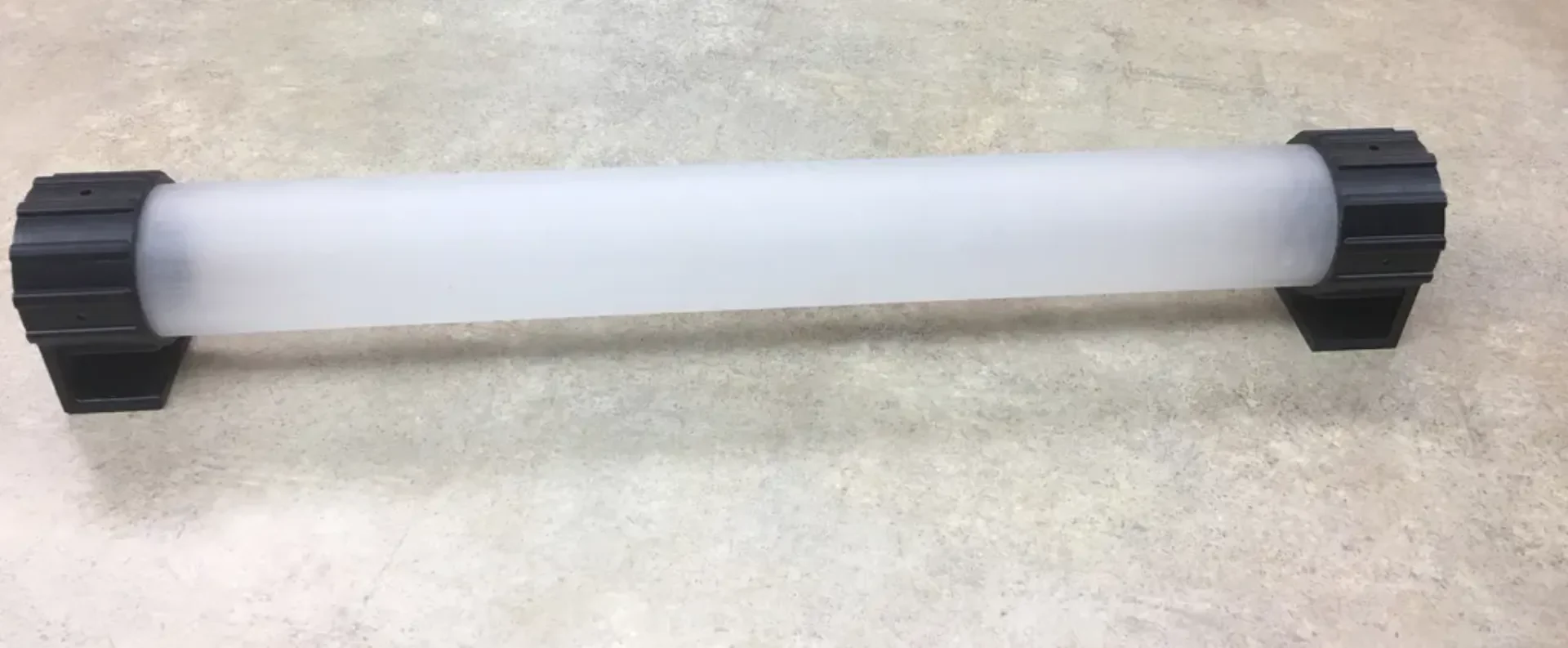

Тюбик, который я использовал, был прозрачным, и мне нужен был рассеянный вид. Я использовал грубую подушечку Scotch Brite, чтобы потереть внутреннюю и внешнюю поверхности тюбика. Дополнительно я положил внутрь лист диффузионного пластика, чтобы еще больше сгладить свет. Эффект теперь как неоновый.
Совет мусорщику: я взял рассеивающий лист из сломанного ЖК-дисплея. Если вы разберете саму панель дисплея, вы обнаружите несколько листов рассеивателя и поляризатора, которые помогают формиров��ть свет от подсветки на пути к задней части самой ЖК-панели. Я считаю, что они действительно удобны для легких проектов.
