Зажим и планка для крепления фары электросамоката

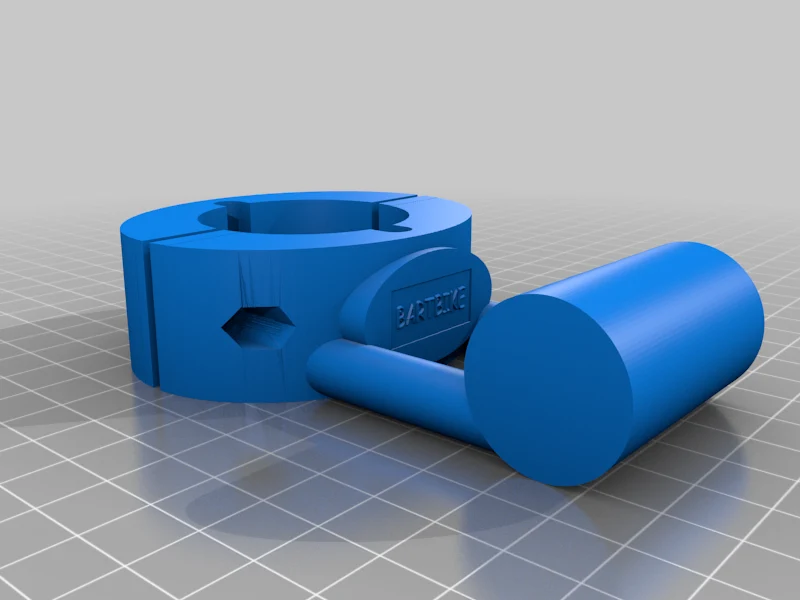

Это крепление для фары плотно фиксируется на трубке выноса электронного скутера и выступает вперед на горизонтальную монтажную планку на один дюйм для большинства дополнительных фар. Это выглядит аккуратно и освобождает место на руле для других аксессуаров.

Обязательно измерьте размер выноса, поскольку он будет работать только с трубкой одного размера и не может быть увеличен или уменьшен из-за требований к отверстиям для болтов. Собирайте плотно, но не перетягивайте. Спереди и сзади предусмотрены каналы (диаметром 6 мм) для размещения небольших кабелей, идущих по трубке штока, возможно, для самой фары.

Размеры

Диаметр выноса выноса электросамоката: 40 мм.
Диаметр монтажной планки фары: 25,4 мм.

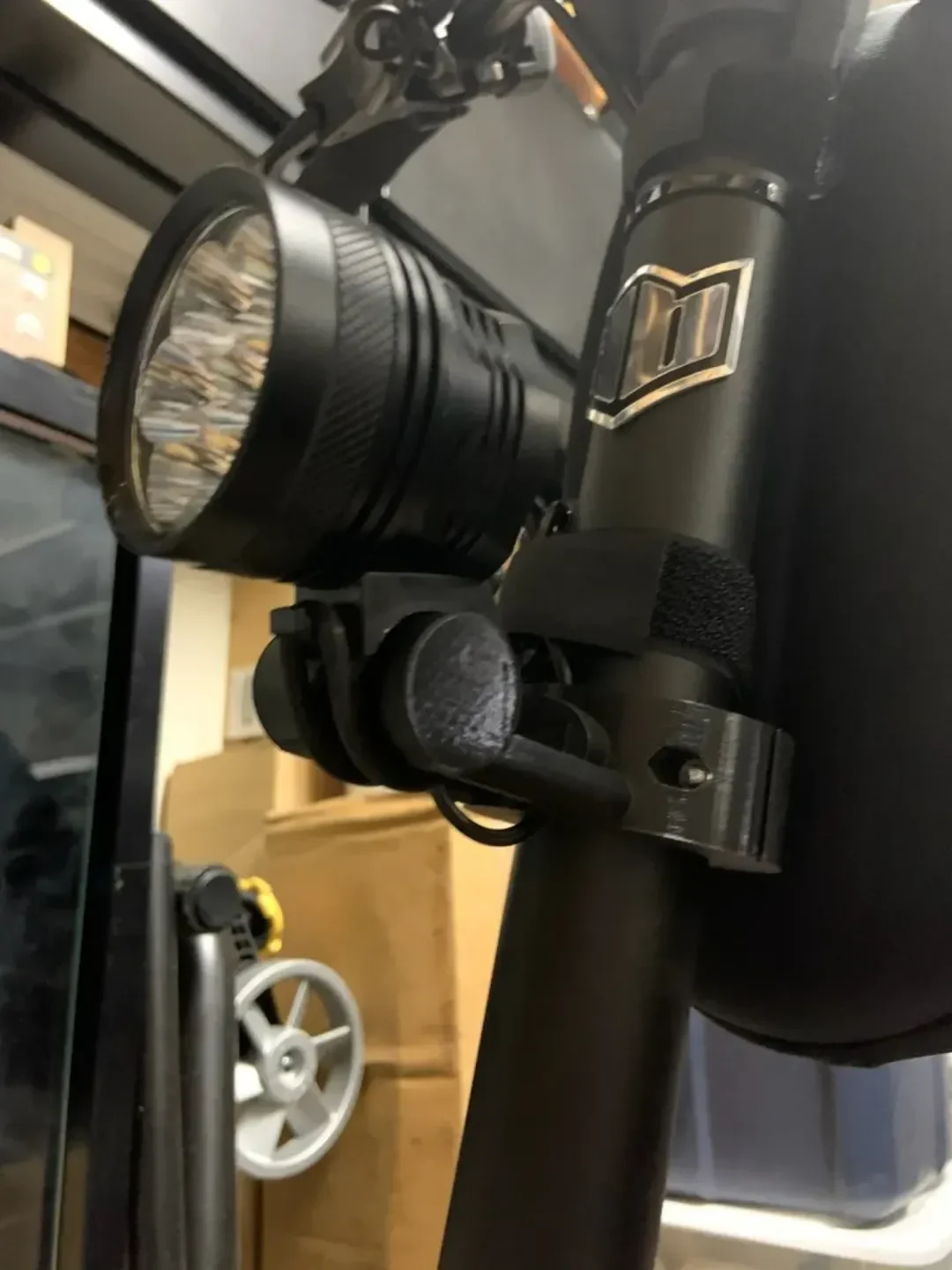

Пример приложения (как показано)

Скутер: Каабо Мантис 10
Фара: велосипедная фара Weihao, 10500 люмен, 7 светодиодов

Требуются дополнительные детали

Кол-во 2 — винт M4 0,7 x 25 мм с крестообразным шлицем или винт с головкой под торцевой ключ
Кол-во 2 — шестигранная гайка M4 0,7
Настройки печати

Хотя 20%-ное заполнение кажется довольно сильным, я рекомендую использовать 100%, чтобы снизить вероятность отказа из-за вибрационной усталости или воздействия элементов.

Как я это разработал

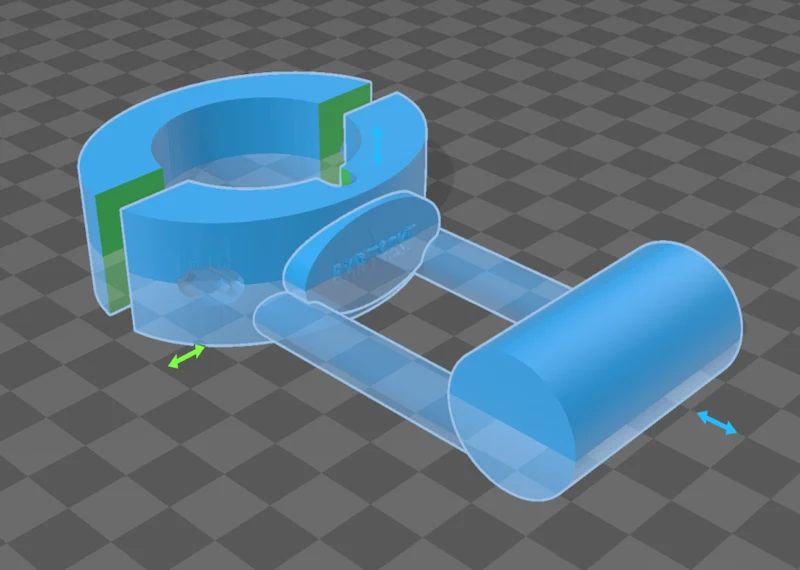

Это был мой первый 3D-проект. Я использовал Microsoft 3D Builder, поэтому композиция по сути состоит из нескольких цилиндров. Есть несколько артефактов, в которые я внес изменения, например, заполнил дыры, чтобы переместить их. Вероятно, это связано с проблемами обрезки/перекрытия нулевой ширины. Если бы это было достаточно популярно, я бы начал все сначала, чтобы сделать его идеально чистым, потому что на зажиме видна пара дополнительных швов. Тисненый текст BARTBIKE — официальное название этого дизайна.
