Адаптер аккумулятора Parkside к инструменту Ryobi

Батарейки

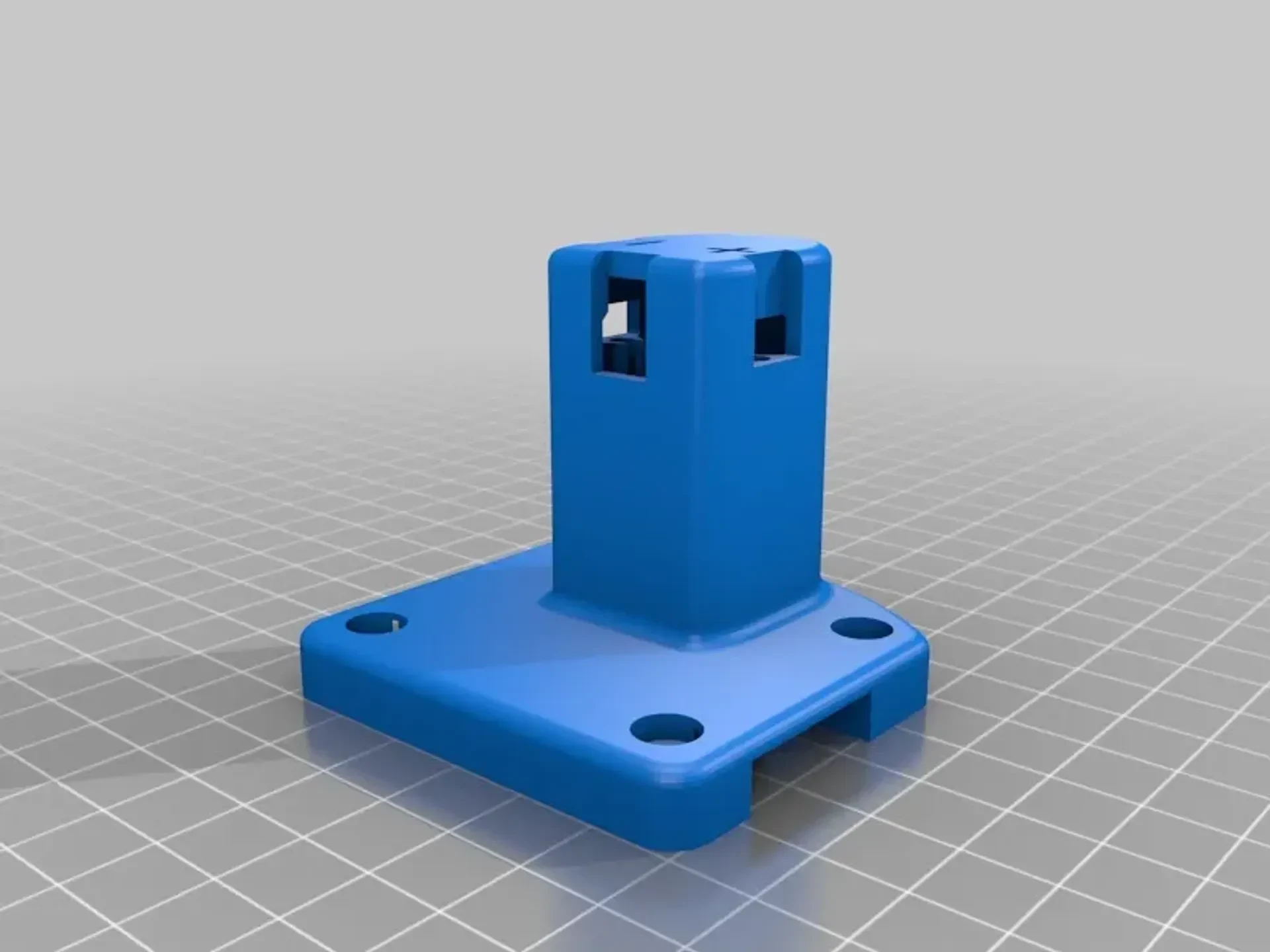

Адаптер аккумулятора Parkside к инструменту Ryobi 1

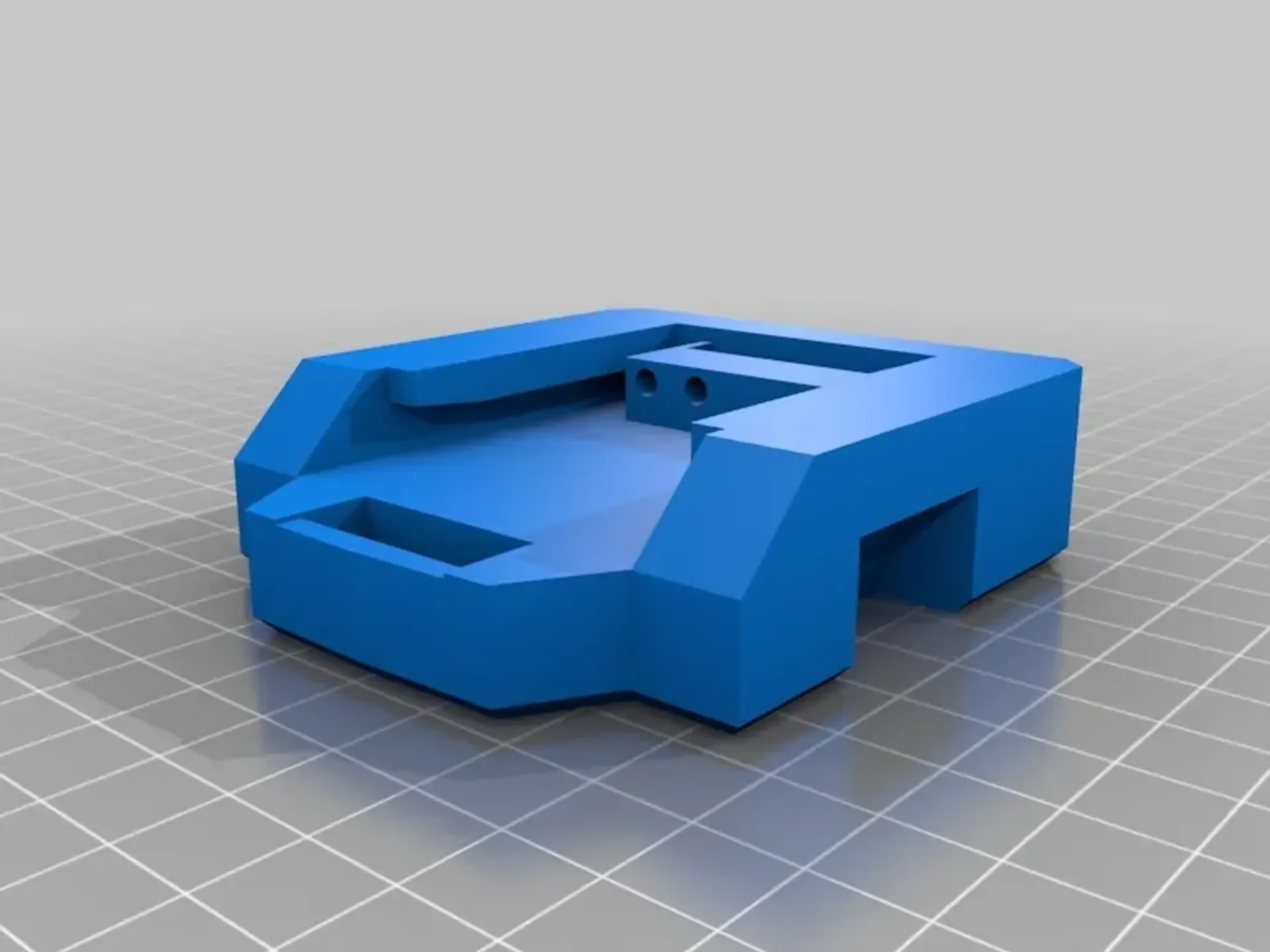

Адаптер аккумулятора Parkside к инструменту Ryobi 2

Источник:

www.printables.com

Аккумуляторный адаптер Parkside для инструмента Ryobi.

Смешал две работы вместе, я это признаю.

Сделал некоторые изменения, чтобы они подходили друг другу.

Вам необходимо распечатать:

1x топ
1x низ
2x клип

И дополнительно:

4x 6,3 мм обжимной разъем Faston, «синий» (подходит для кабеля сечением 1,5-2,5 мм2), но без пластиковой защитной трубки
2 кабеля ~10 см (я советую 2,5 мм2)
Клей CA или любой «быстрый» клей.
1 маленькая пружинка (от ручки, разрезанная пополам)

а)

4 винта M3
4 металлических вставки с резьбой М3, которые вставляются при нагревании (например, при помощи паяльника)
можно и напрямую прикрутить

б)

или просто склеить :-) (но следите за выравниванием!)

Проденьте кабель в отверстия, обжмите или припаяйте разъемы, приклейте их на место. Если что-то туго затянуто, слегка нагрейте его (паяльником), но будьте осторожны. Он должен работать на 99% прямо из принтера.

Подключение только двух разъемов с каждой стороны (+ и -) работает для инструмента, но не пытайтесь заряжать его с помощью зарядного устройства Ryobi. Заряжайте аккумулятор только с помощью зарядного устройства Parkside!

Настройки печати

Бренд принтера:

Пруса

Принтер:

i3 МК2С

Плоты:

Нет

Поддерживает:

Да

Разрешение:

0,2

Заполнение:
