USB-адаптер (Quickcharge 3.0) для замены аккумулятора Ei...

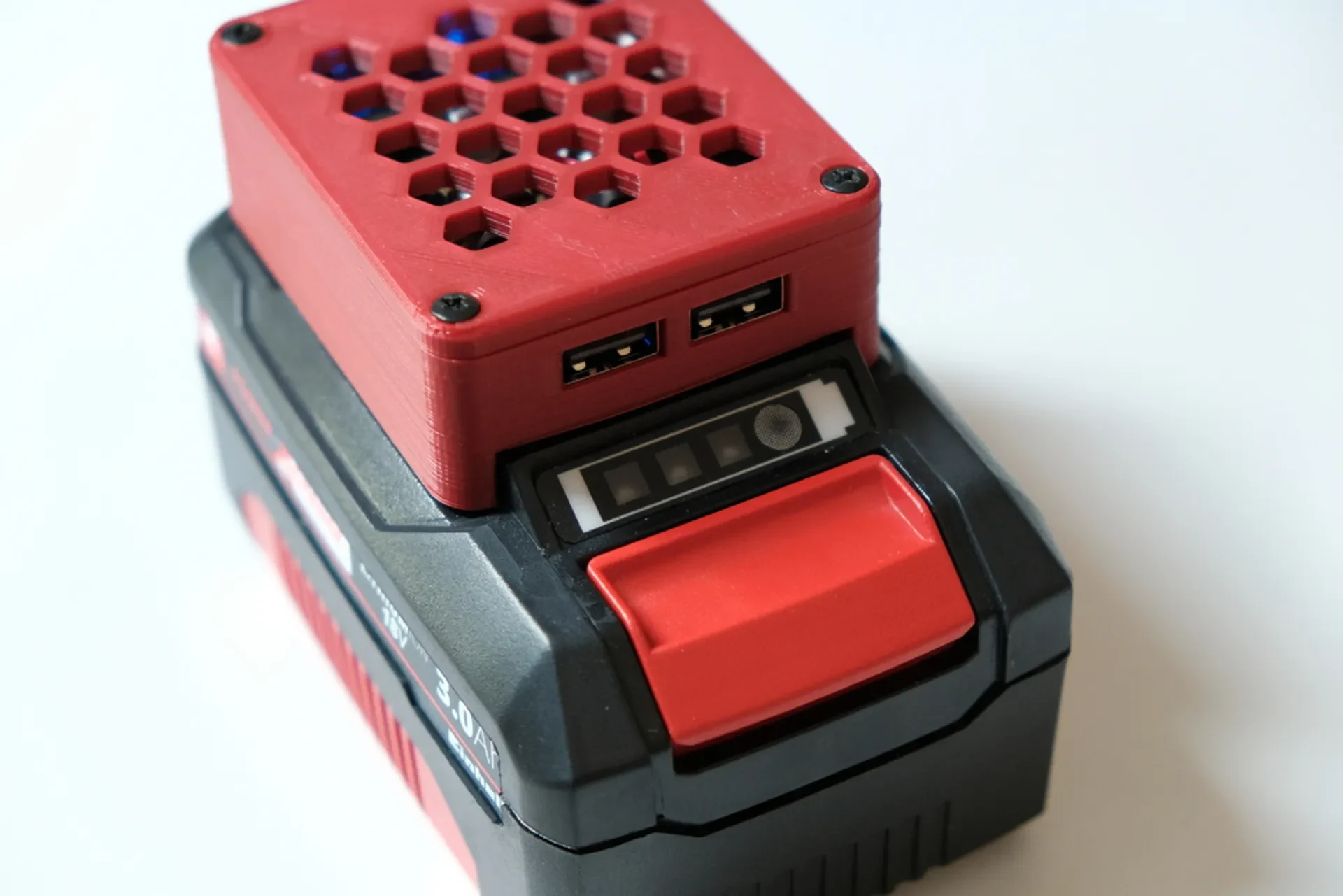

Я сделал этот адаптер, чтобы получить 4 порта быстрой зарядки от моего аккумулятора Einhell. Благодаря этому аккумулятор превращается в очень мощный повербанк. Вы можете быстро зарядить 4 смартфона или использовать 4 TS80 (преемник TS100, не проверялся).

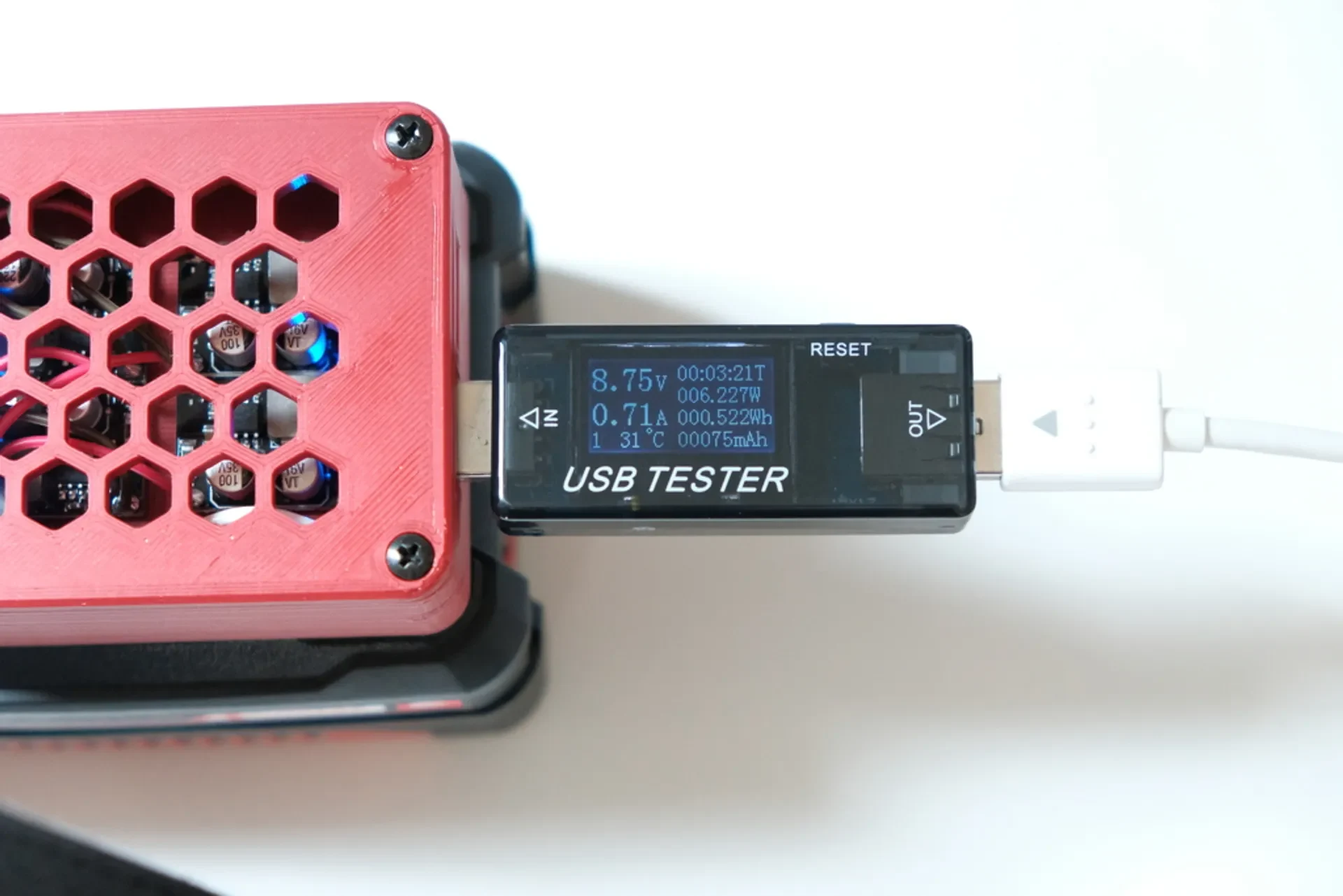

Редактировать 19 июля 2019 г.: Протестировано на TS80, работает отлично при напряжении 12 В с прошивкой Ralims. :)

Спецификация:

4 (или 2) USB-понижающих преобразователя постоянного тока QC3.0 https://www.aliexpress.com/item/QC3-0-QC2-0-USB-DC-DC-Buck-Converter-Charging-Step-Down-Module-6-32V-9V/32887717476.html
Обжимные плоские разъемы https://www.aliexpress.com/item/100pcs-50pairs-6-3mm-16-14AWG-Female-Male-Electrical-Wiring-Connector-Insulated-Crimp-Terminal-Spade-Blue/32846771914.html
4 винта M3 длиной 6-12 мм.

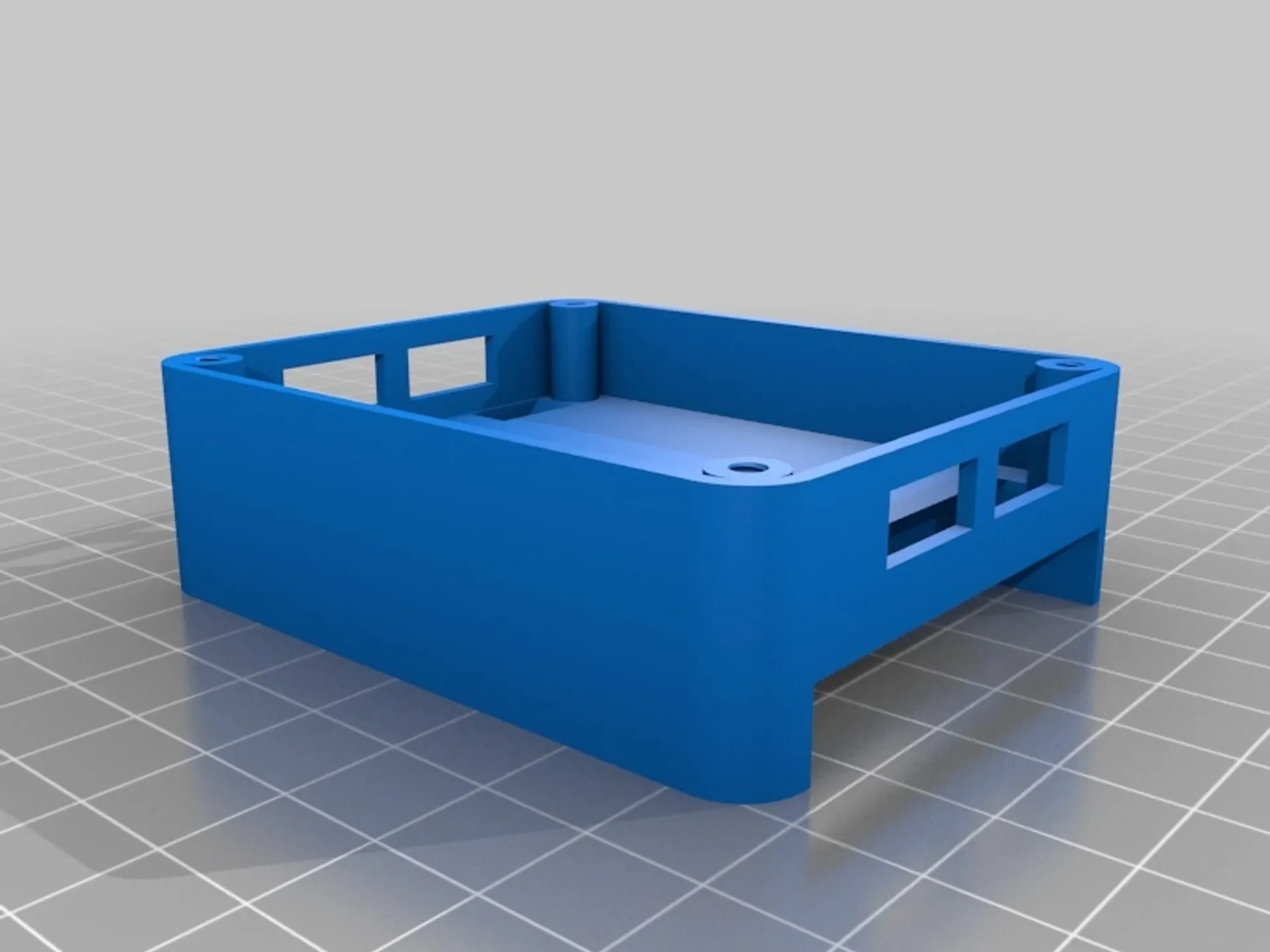

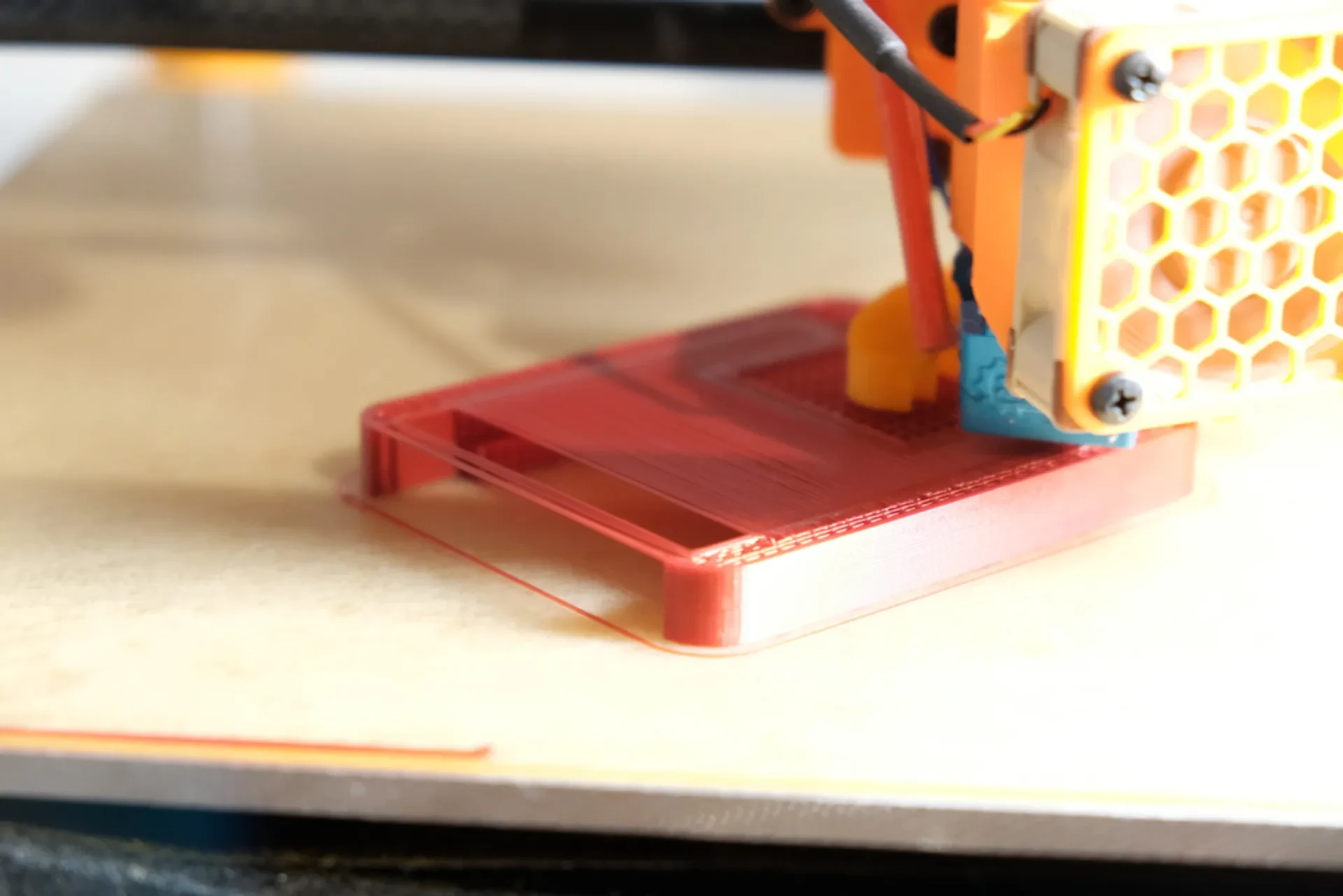

немного горячего клея. Я напечатал его без поддержки, но если ваш принтер плохо настроен для соединения мостов, вам может понадобиться поддержка.

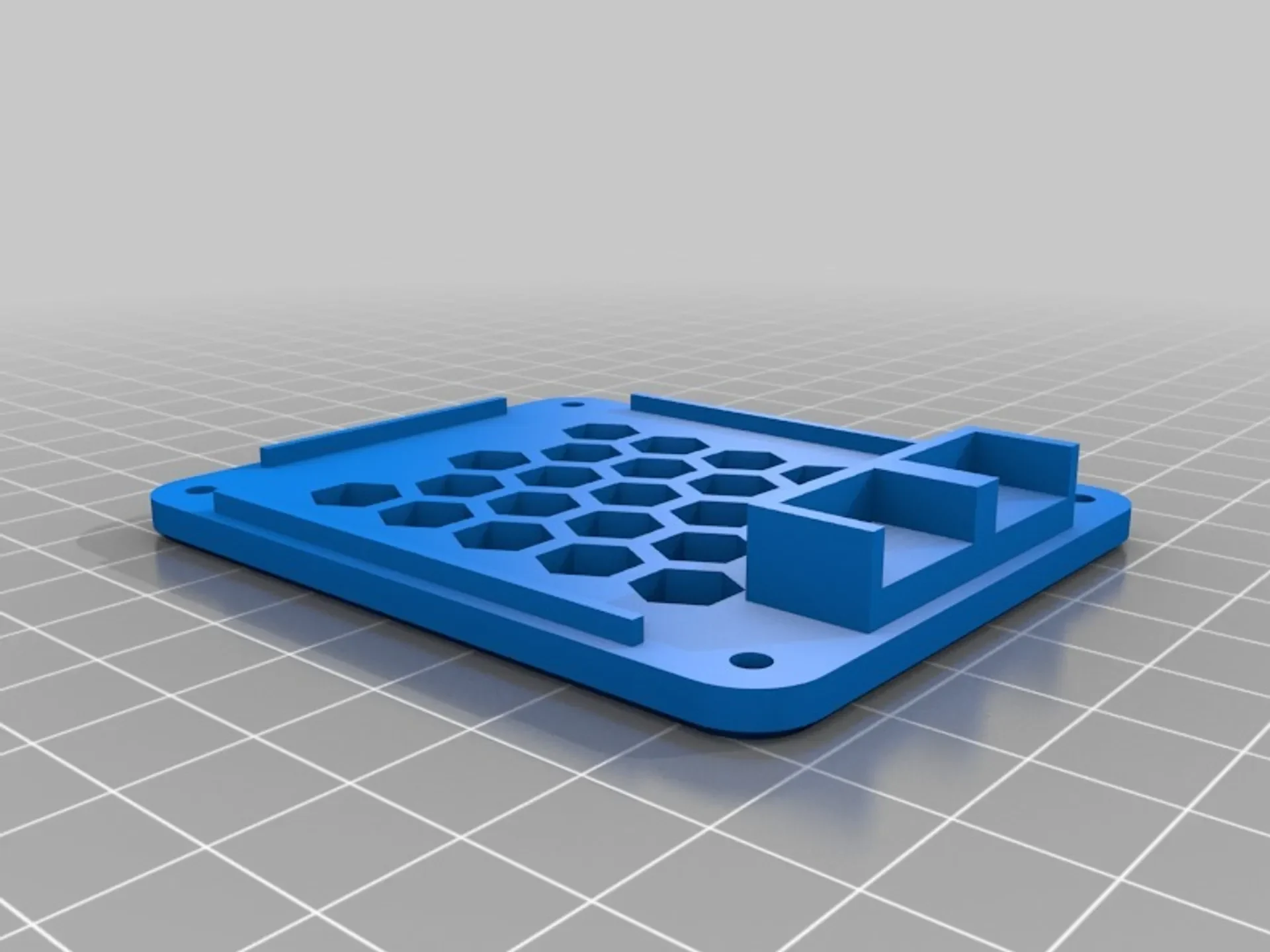

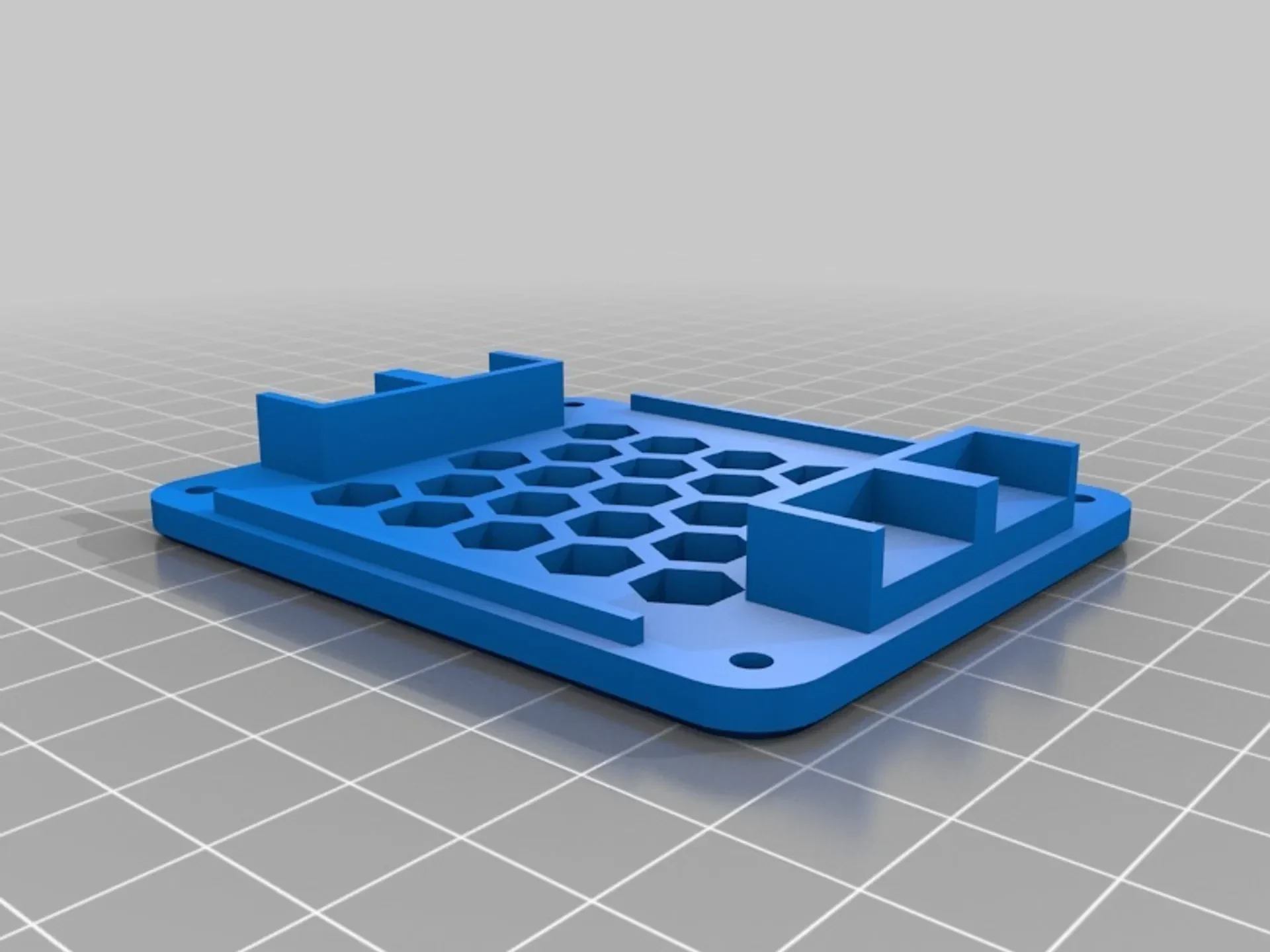

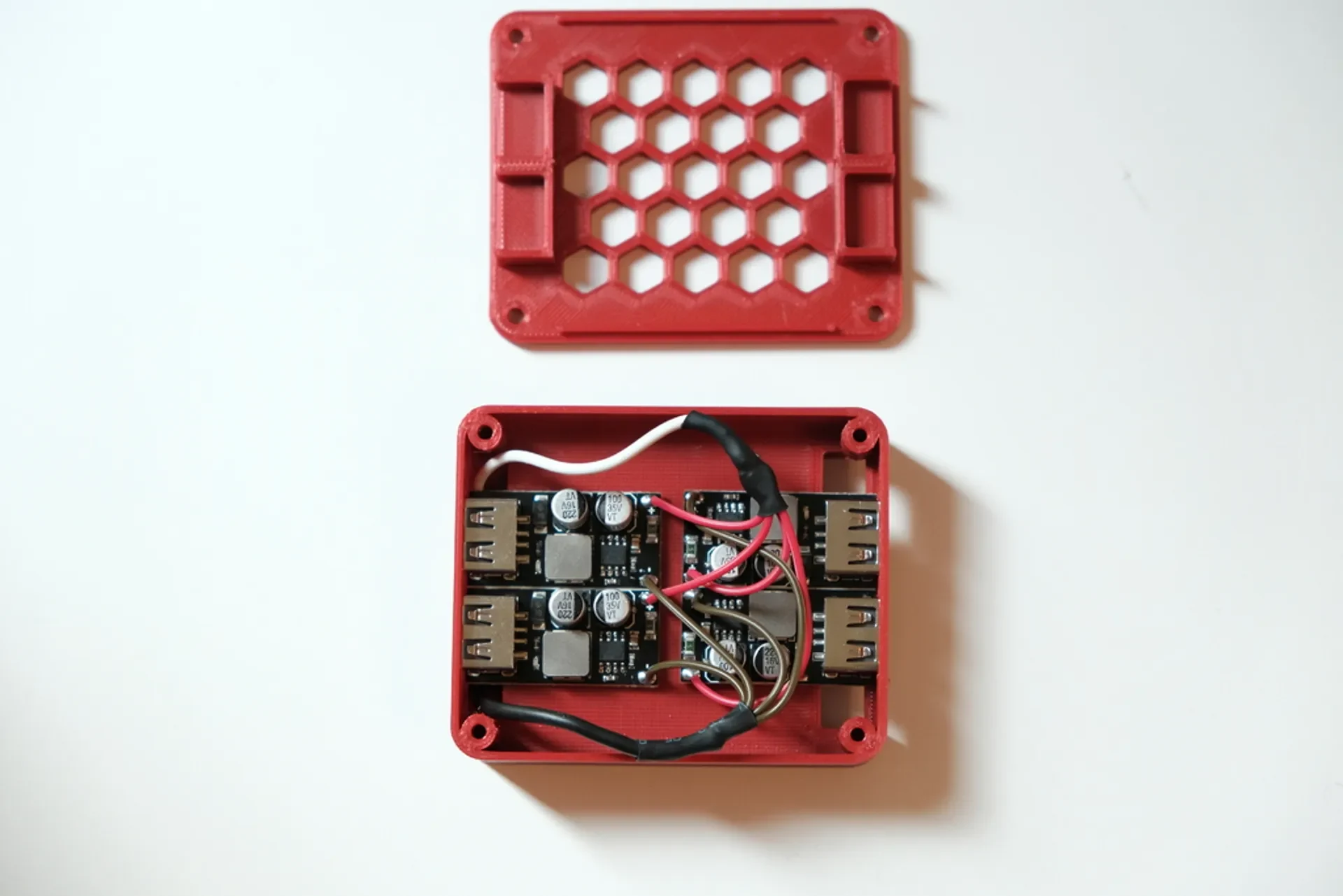

Верхняя часть удерживает USB-модули без каких-либо винтов. Для сборки я приклеил их, чтобы можно было легко прикрепить верхнюю часть.
Вам нужно будет отрезать пластиковые детали от разъема USB (см. Фото).

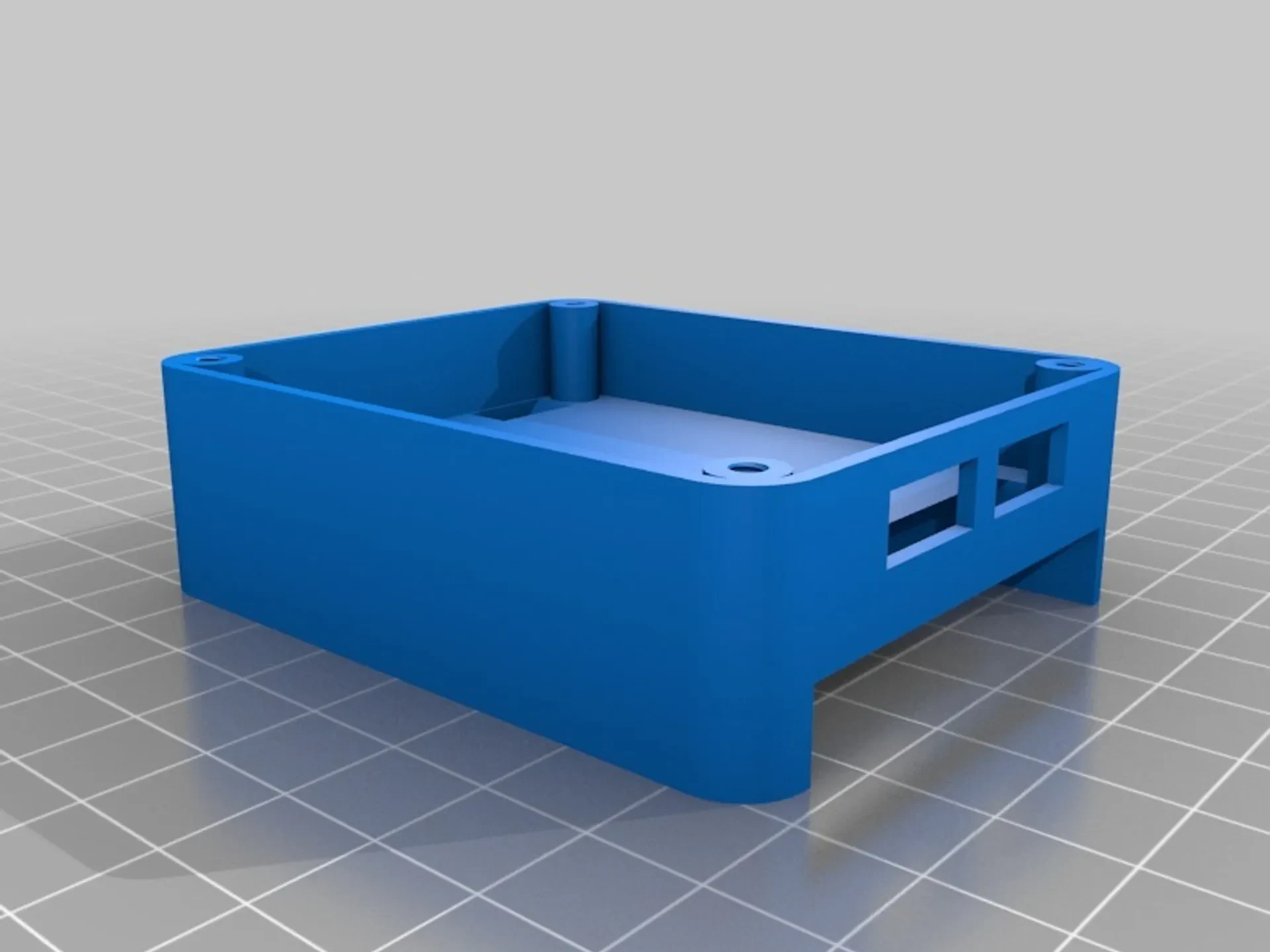

Я также приложил версию только с двумя портами и файлом проекта Fusion 360.

PS: Если не ошибаюсь, то нет смысла дополнительно покупать аккумулятор Einhell только ради этог�� (может быть, кроме случаев, когда вам нужно много разъемов QC). Powerbank на 20 Ач имеет 74 Втч (20 Ач, 3,7 В) и стоит 20-30 евро, аккумулятор на картинке имеет 54 Втч (3 Ач, 18 В) и стоит 30-40 евро. Я думаю, это связано с тем, что эти аккумуляторы для инструментов созданы для того, чтобы выдавать огромное количество энергии за короткий период времени. По словам поддержки Einhell, аккумулятор может выдавать 70А.

(Импортировано с https://www.thingiverse.com/thing:3062487)
