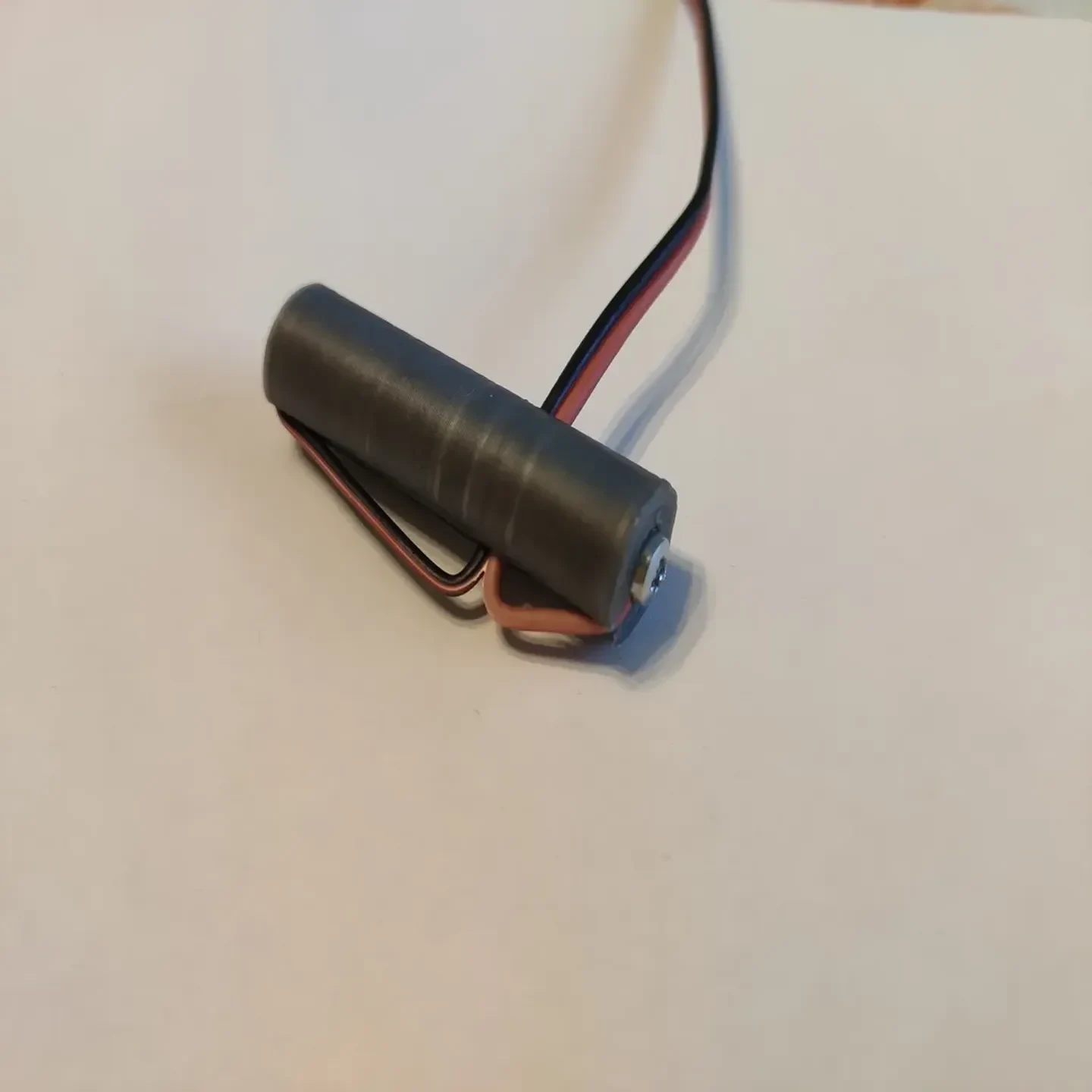

Манекен АА и аккумуляторная батарея для инжектора питания

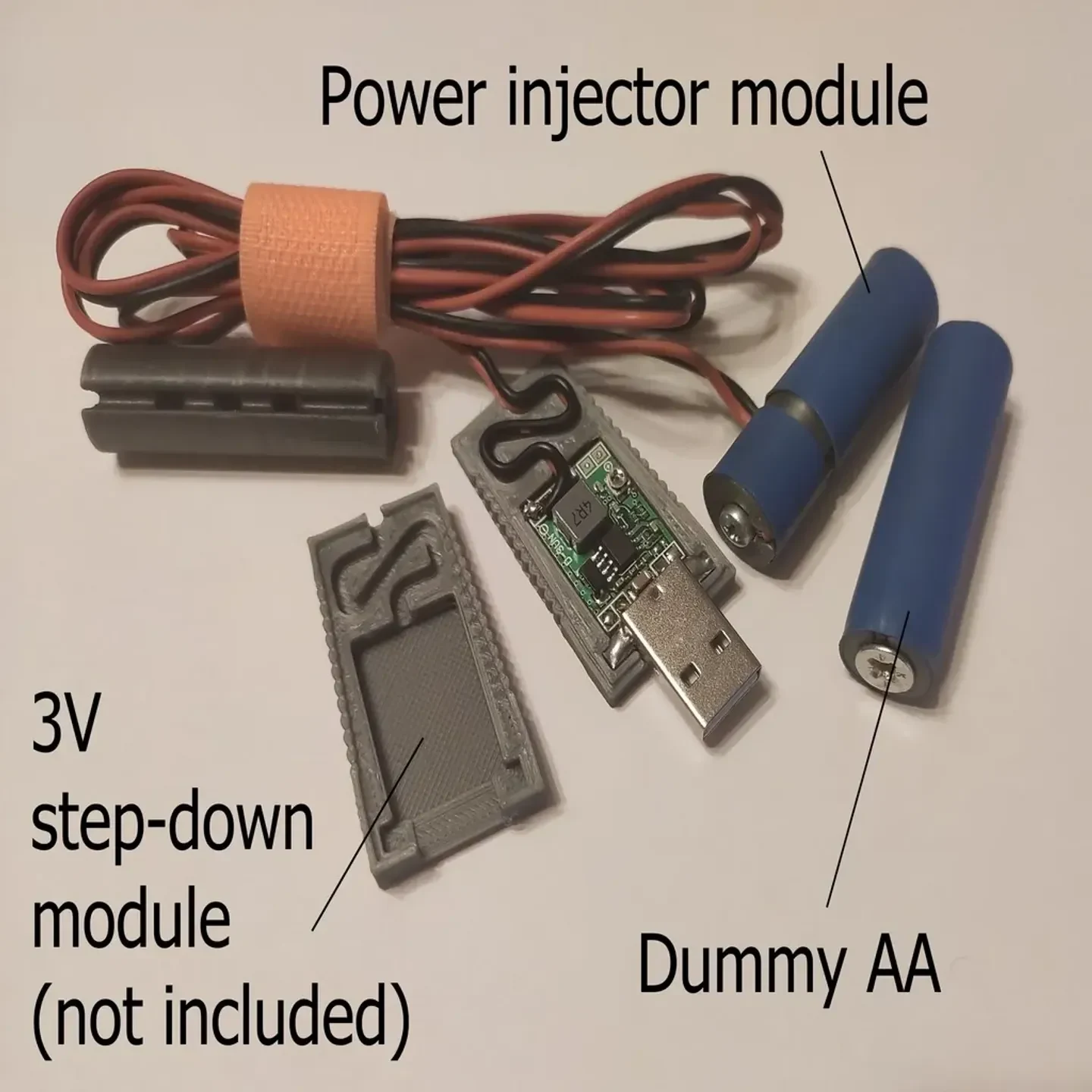

Единая конструкция для фиктивной батареи AA и адаптера питания в форме AA, позволяющего подключать внешний источник питания к устройствам, питающимся от батарей AA. Требуются дополнительные детали:

1 винт DIN 7985 M3 (для положительной клеммы);
1 винт DIN 965 M5 (для отрицательной клеммы);

Оба винта должны быть 20 мм или меньше (или 12 мм/отрицательная 15 мм/положительная клемма для модели с силовым инжектором);

Около 8-10 см (3,5-4 дюйма) провода 22AWG (наружный диаметр с изоляцией должен быть не более 1,8 мм);
ОПЦИЯ — термоусадочная трубка подходящего размера.

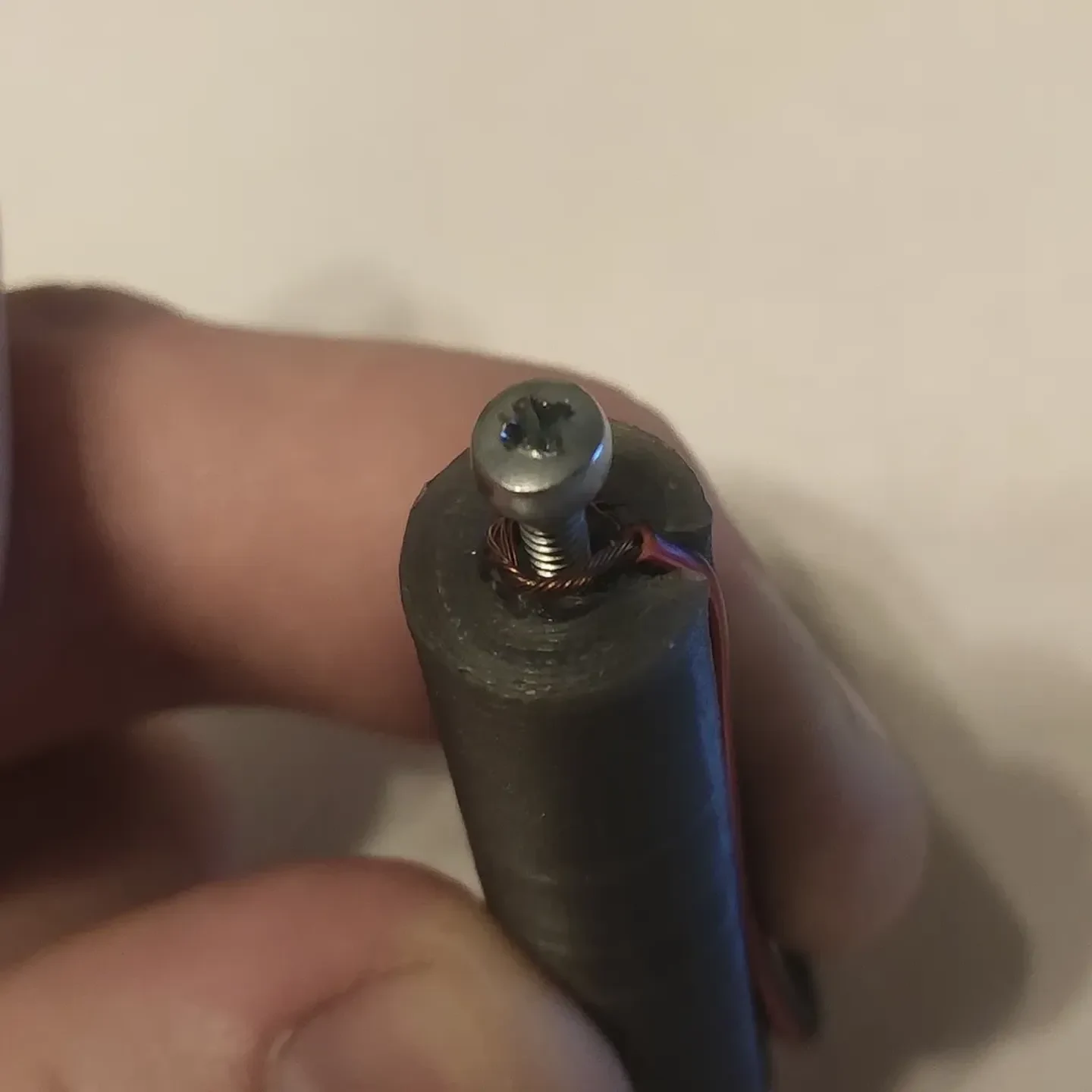

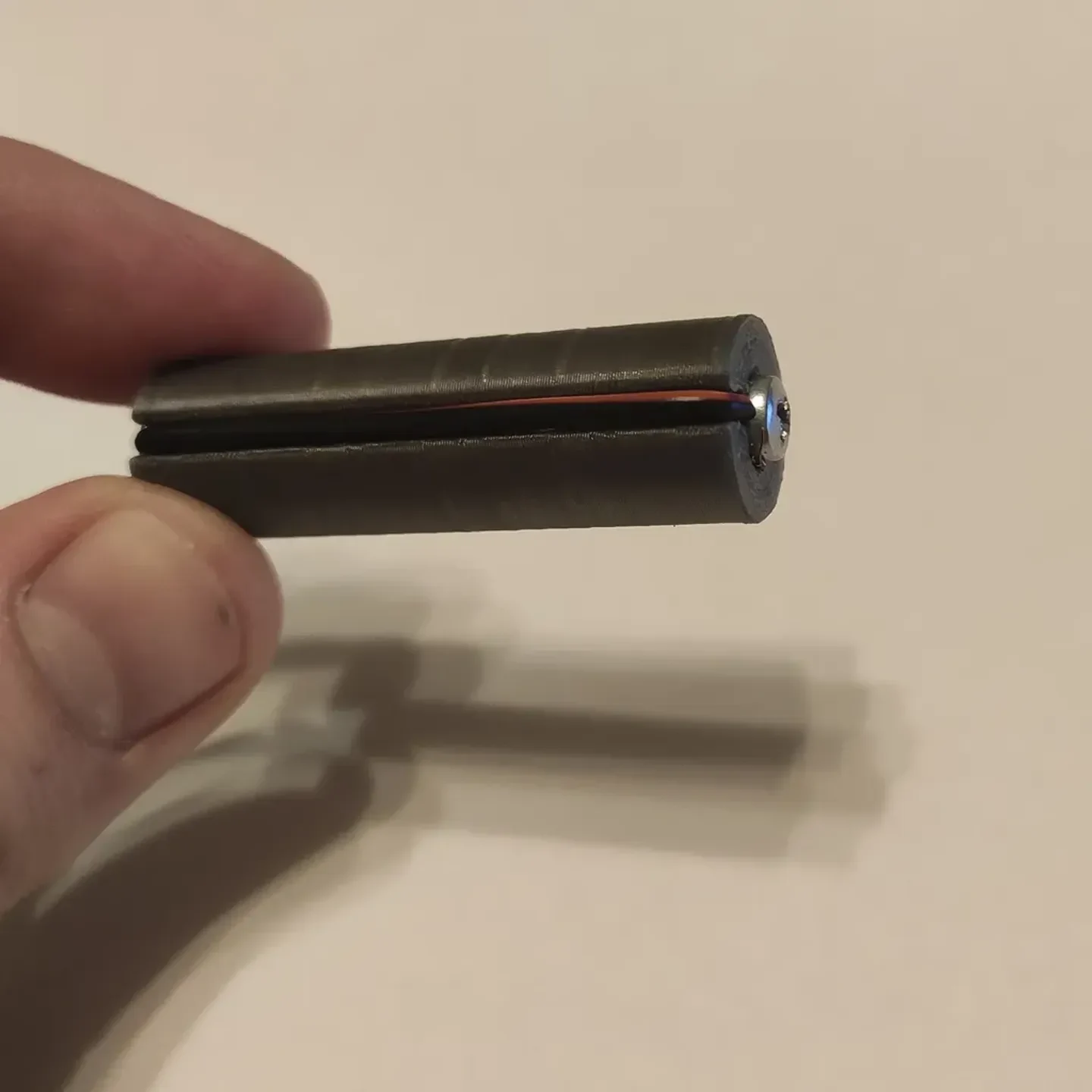

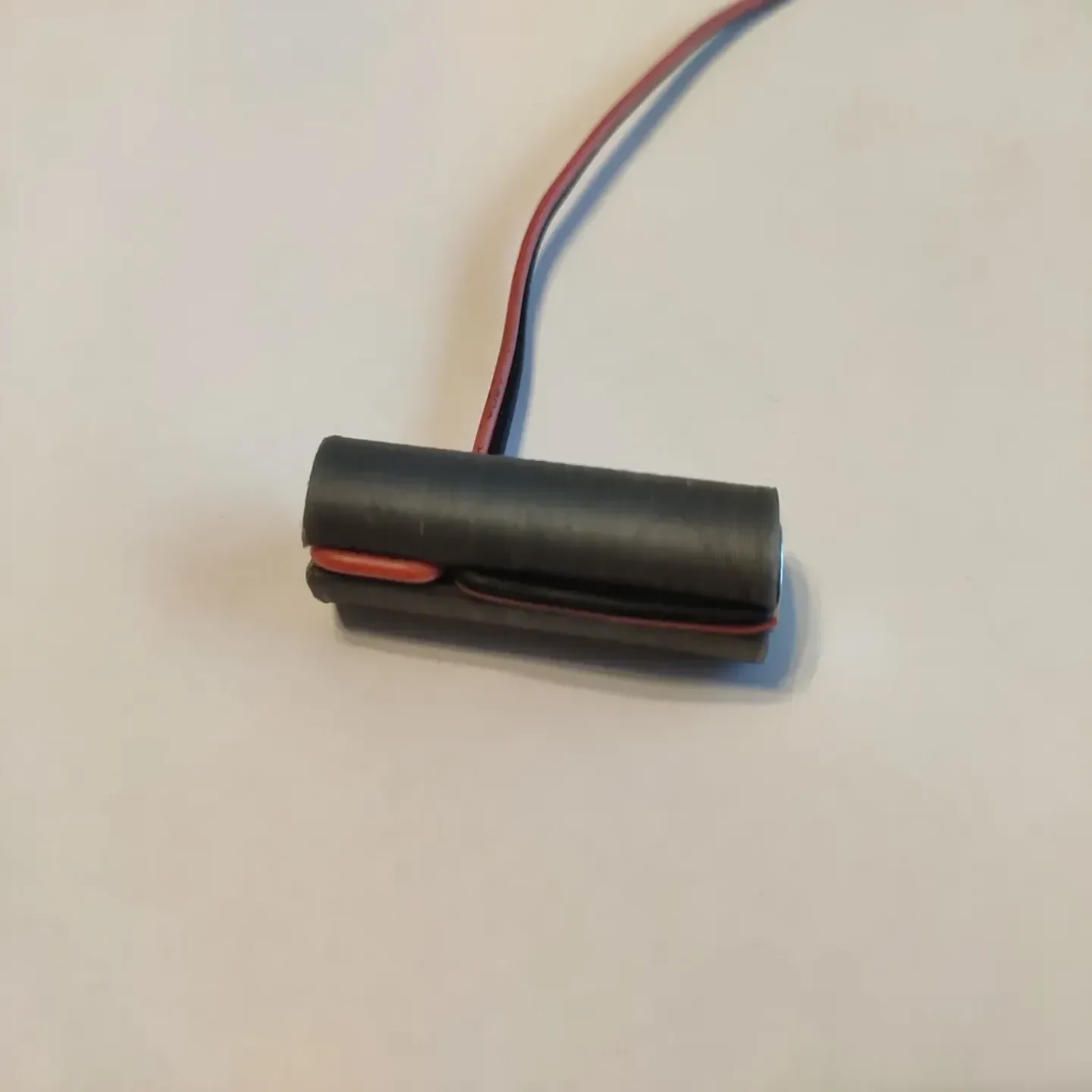

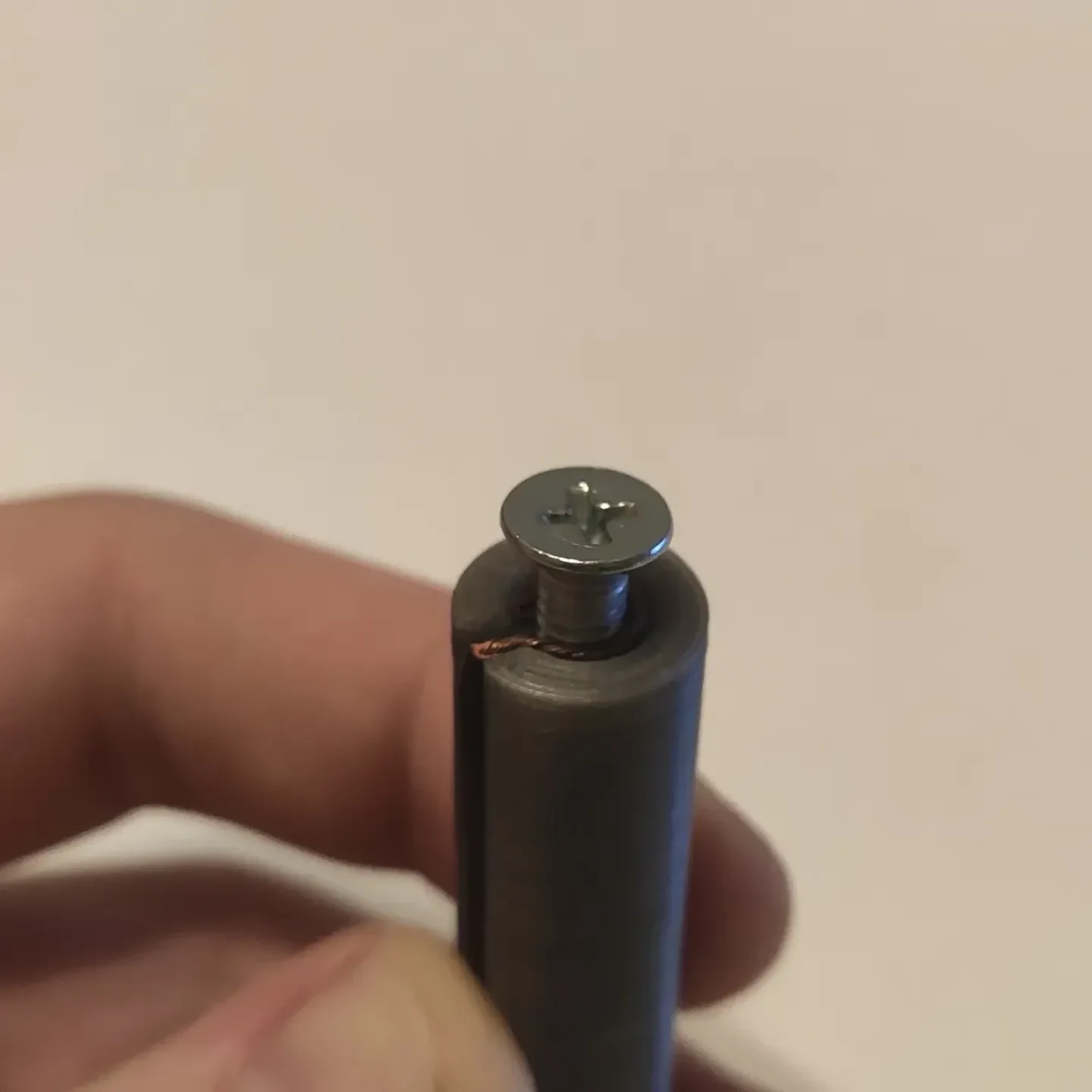

Пайка не требуется, просто зачистите провод и скрутите его, как показано на рисунках, затем затяните винты. Для модели с инжектором питания пропустите два провода через одно из трех отверстий посередине и подключите каждый к соответствующей клемме.

Поскольку мой принтер печатает с отверстиями меньшего размера, я предоставляю две версии моделей:

V4 — имеет отверстия для винтов диаметром 5 мм для М5 и 3 мм для М3. Используйте это, если ваши отверстия оказываются меньшего размера, поэтому для этих винтов подойдут отверстия меньшего размера.
V6 (отверстия меньшего размера) — отверстия диаметром 4,6 мм для M5 и 2,7 мм для M3. Используйте этот вариант, только если ваш принтер прав��льно печатает отверстия.
Настройки печати

Бренд принтера:

Креативность

Принтер:

Эндер 3

Поддерживает:

Да

Разрешение:

0,2

Заполнение:

15

Нить:

ФД Пласт ПЛА

Серый

Примечания:

Для меня лучший способ распечатать — перевернуть модель вверх дном (чтобы коническая поверхность для винта M5 была сверху), включить опору (прикасаясь только к рабочей пластине) и сделать как минимум 10 линий полей (иначе они любят выскакивать на полпути), тогда вы сможете аккуратно отломить опору вместе с полями, которые Cura наденет на внутреннюю сторону.
