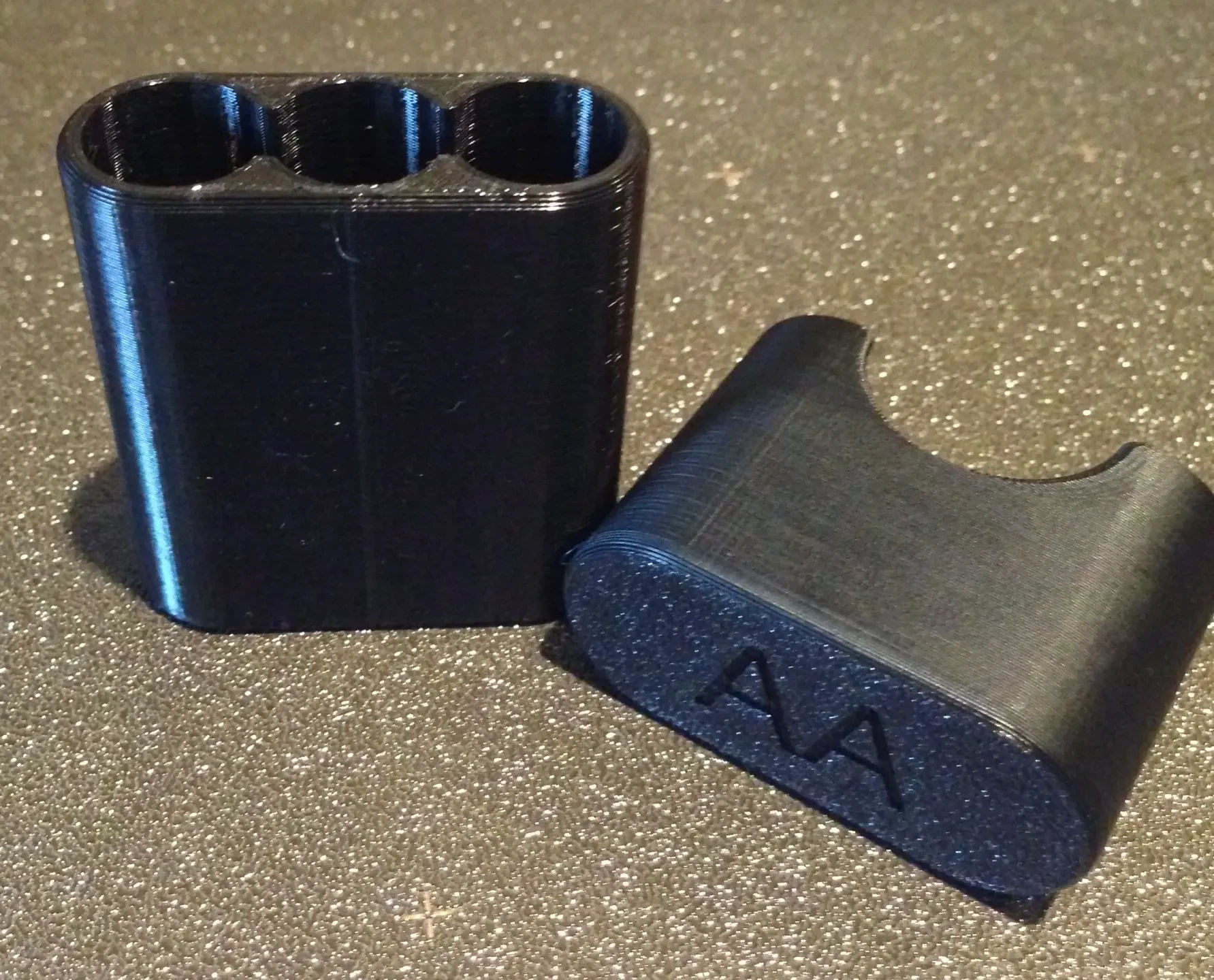

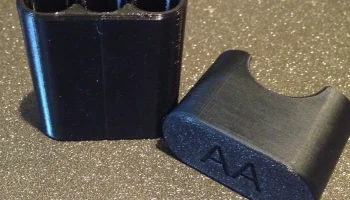

Батарейный отсек AA для 3 батарей типа Double-A

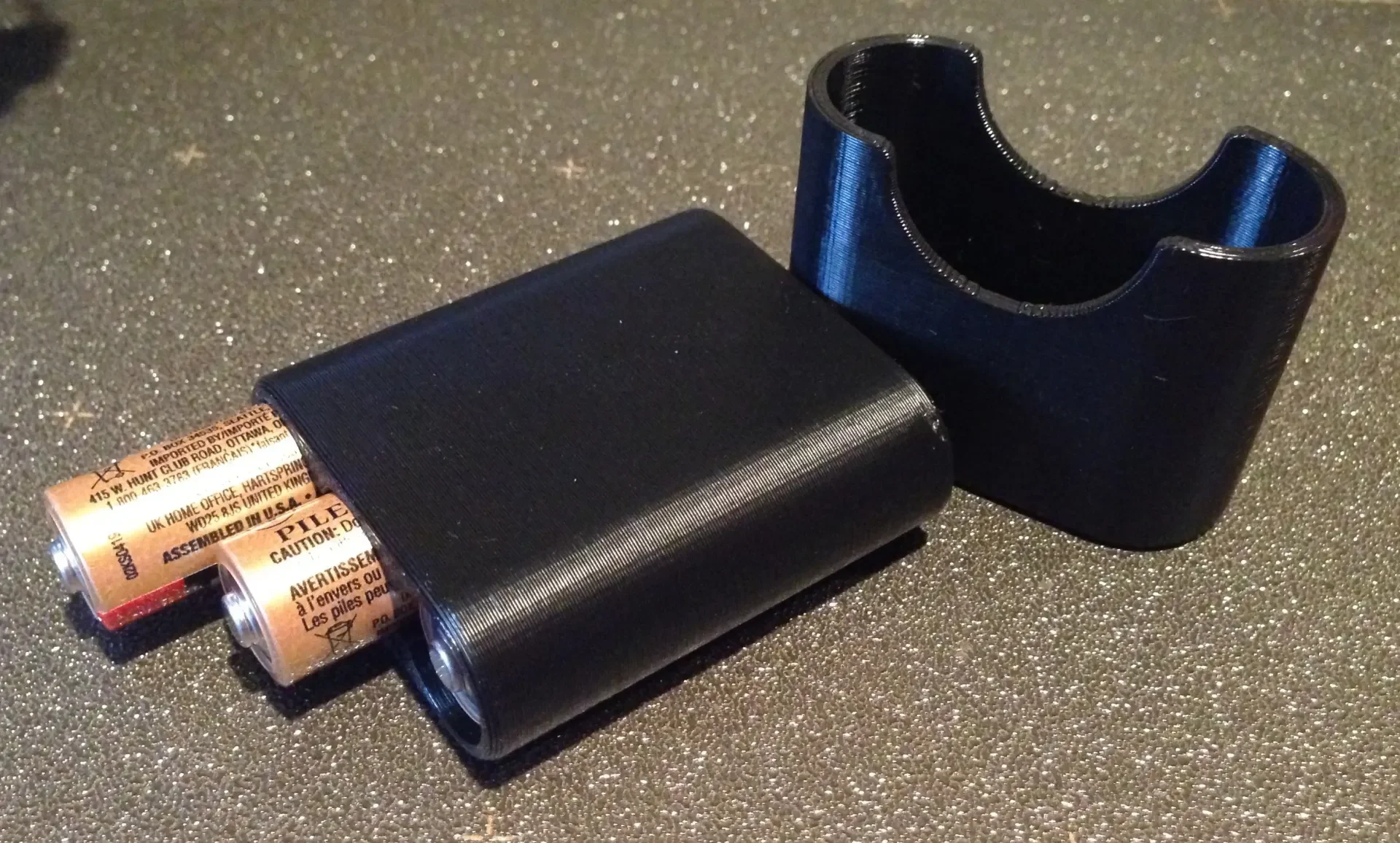

Мне нужен был прочный ящик для хранения трех батареек ААА, поэтому я внес пару быстрых изменений в свой аккумуляторный ящик на 3ААА и «Вуаля!»

Обнаружил, что мне нужно добавить 0,05 мм к зазору вокруг батарей для облегчения скольжения (в отличие от батареек ААА). Кроме того, ширина боковых стенок имеет значение: она должна быть кратна ширине экструзии, чтобы обеспечить надлежащее трение крышки.

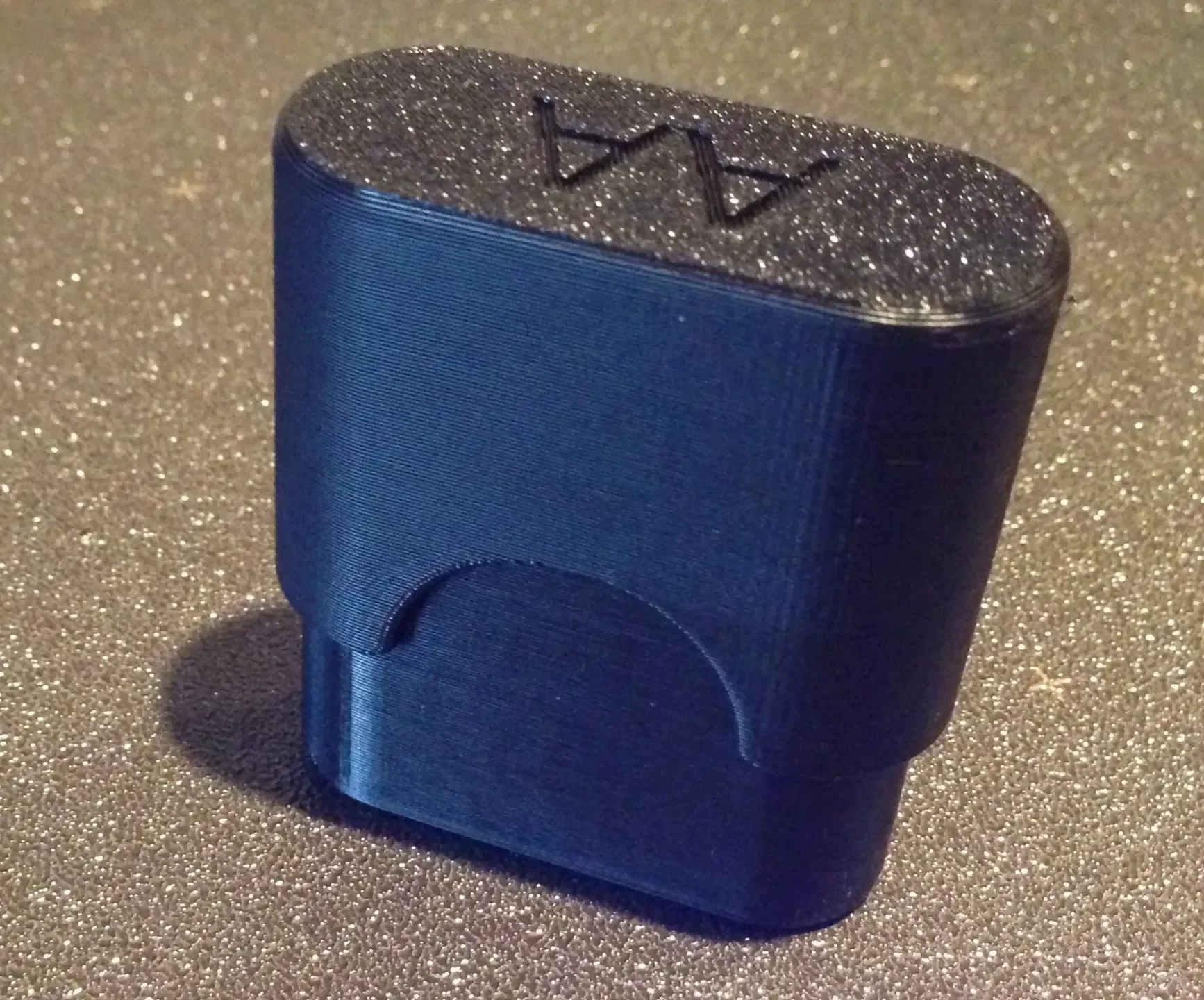

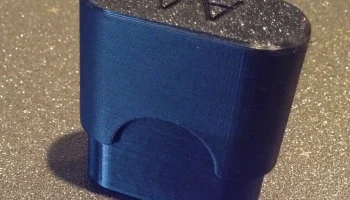

Опубликованное здесь — это конечный результат усилий, направленных на то, чтобы сделать его «правильным». Крышка не падает. Остается в безопасности в сумке для снаряжения, лодке, автомобильном перчаточном ящике или где бы вы ее ни спрятали.

Этот отпечаток выполнен в PETG. Одинаково хорошо работает в PLA. Наслаждайтесь!

Распечатать инструкции
Категория: Настройки печати электроники

Производитель принтера: Prusa

Принтер: i3 МК3

Разрешение: 0,30

Заполнение: сетка 20%

Нить: Prusament PETG, черная.
Примечания:

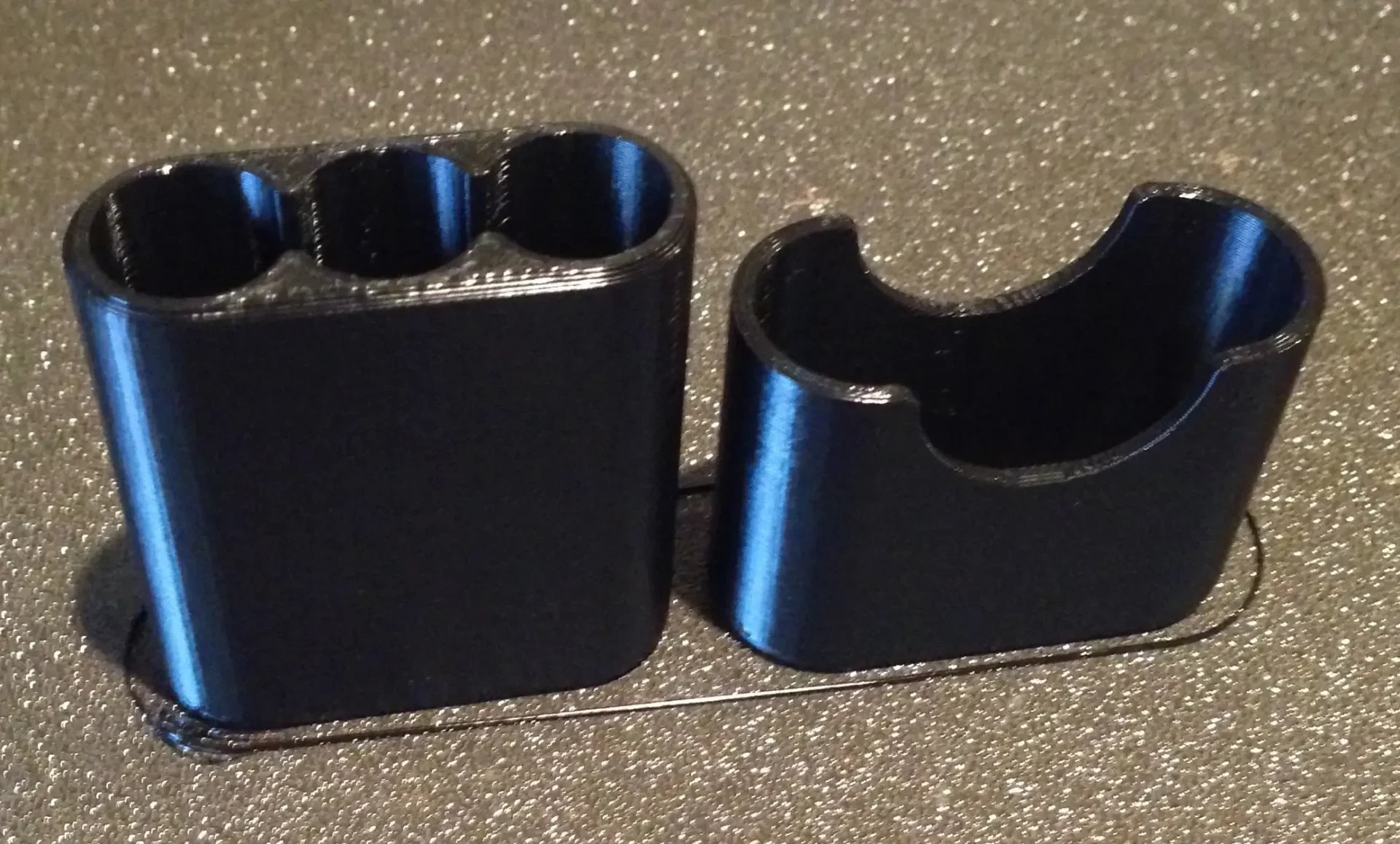

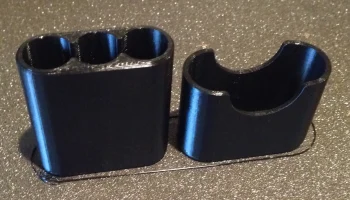

Решил расположить две части бок о бок, как показано на последней фотографии (а не спереди и сзади, как показано в slic3r по умолчанию), и решил расположить шов «сзади», чтобы на каждой детали был только один шов. Благодаря этому молния на каждой детали получается максимально чистой. Другие настройки шва и другое расположение на рабочей пластине дадут разные рисунки шва, если вы печатаете детали одновременно. Любая комбинация работает, шов — это просто косметическая особенность.
На печать корпуса и крышки одновременно ушло 1 час 35 минут.

Как я это разработал

Быстрая модификация предыдущей модели Fusion 360.
Файлы STL «очищены» через Netfabb.
