Имитатор батареи-пустышки AA (плоской стороной вниз)

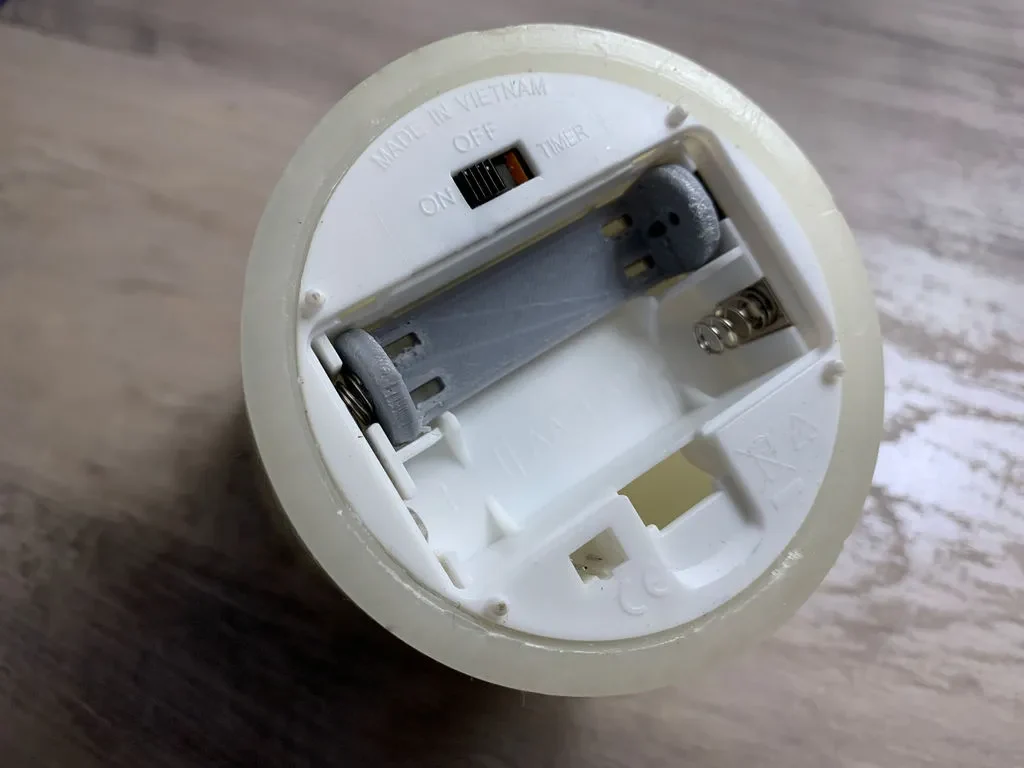

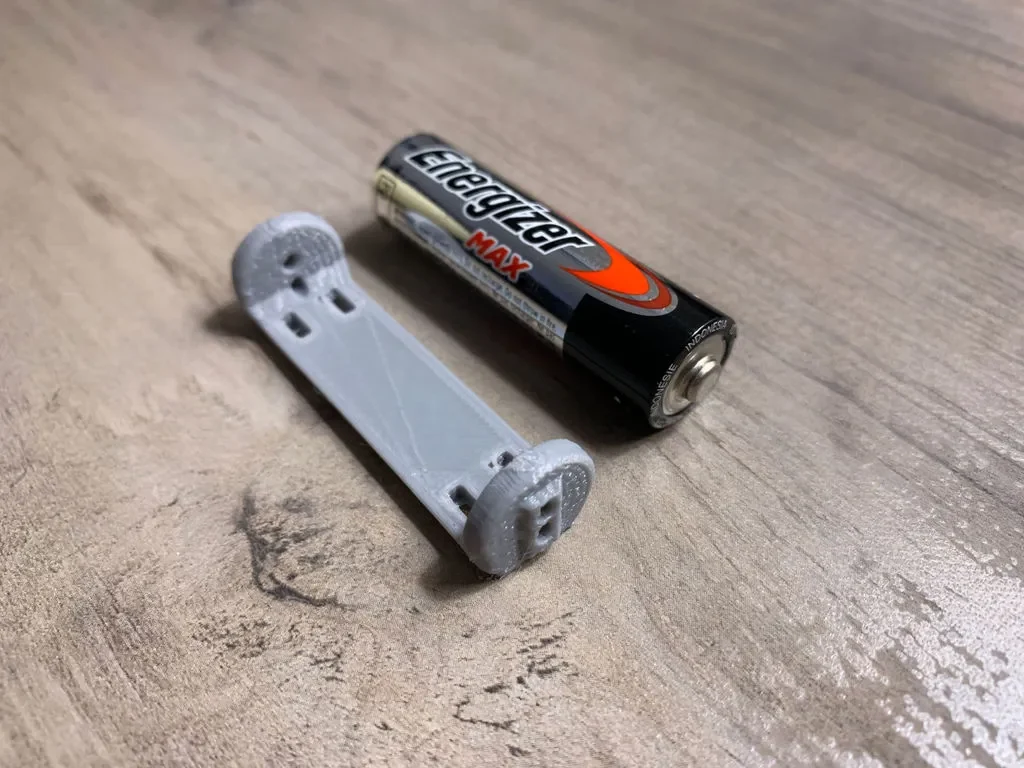

Используйте эту модель для прямого подключения электроники батареи AA к внешнему источнику питания. Заглушка батареи предназначена для установки в гнездо для батареи типа АА. Предусмотрены небольшие отверстия, поэтому вы можете легко пропустить одножильный провод 22AWG, чтобы можно было поддерживать электрический контакт с клеммами аккумулятора. Эта модель спроектирована так, чтобы максимально увеличить пространство в аккумуляторном отсеке для другой электроники. Небольшие прорези добавлены для размещения стяжек, если вы хотите дополнительно закрепить провода. Для этой модели не потребуется вспомогательный материал, если вы печатаете длинной стороной вниз. Я включил файл Fusion 360, если вы захотите отредактировать/сделать ремикс этого дизайна.

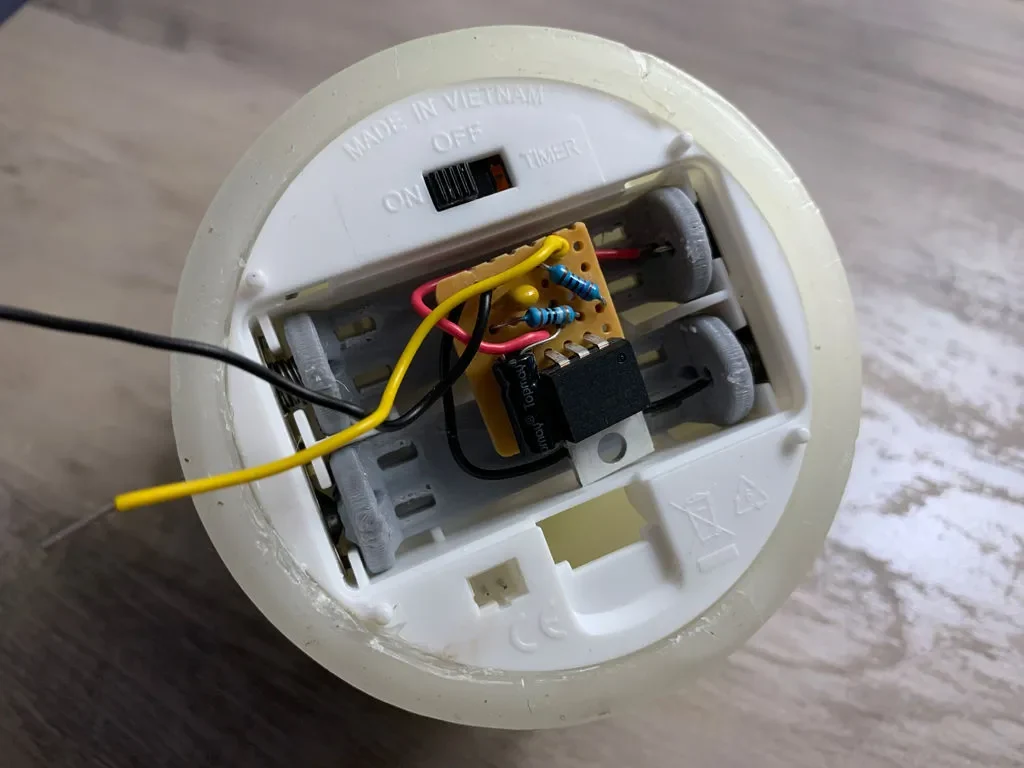

Целью этой модели является преобразование свечей Walmart с батарейным питанием на питание от USB, поскольку батареи типа АА разряжаются менее чем за 3 месяца при настройке ежедневного таймера на 6 часов. Я спаял макет платы со схемой стабилизатора напряжения от 5 В до 3 В, используя LM338T. Вы также можете использовать компактный модуль регулятора, например Pololu 3V Step Down Regulator. Вся монтажная плата помещается в отсек для батареи, поэтому можно использовать оригинальную крышку батарейного отсека. В итоге я просверлил отверстие в крышке аккумуляторного отсека, чтобы можно было вывести провода. Помимо этой незначительной модификации, свечу позже можно легко переоборудовать обратно в питание от батареи, удалив фиктивные адаптеры батареи.
