Диспенсер для батареек АА

Батарейки очень много работают на нас. Пришло время подарить им немного удовольствия!

Этот проект начался с поиска простого дозатора батарей, который не застревал бы где-нибудь внутри во время использования, и перерос в проектирование, включающее вращающийся ствол и храповой механизм. Попутно я просмотрел десятки различных отпечатков, представленных другими, и сделал несколько пробных версий, чтобы убедиться, что батареи работают плавно и не заклинивают. Я также хотел, чтобы конструкция легко собиралась (клей не требуется) и работала просто. Дополнительным преимуществом было то, что я узнал намного больше о Fusion (включая потоки, соединения и анимацию).

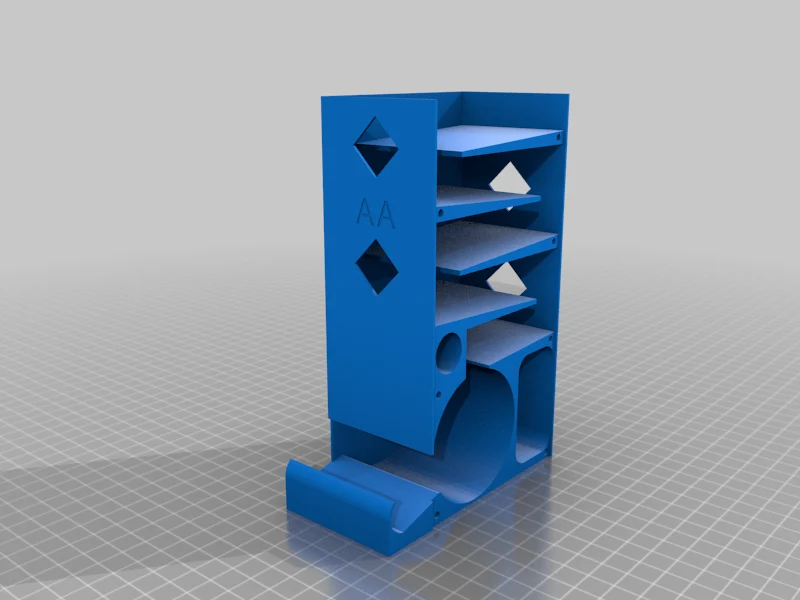

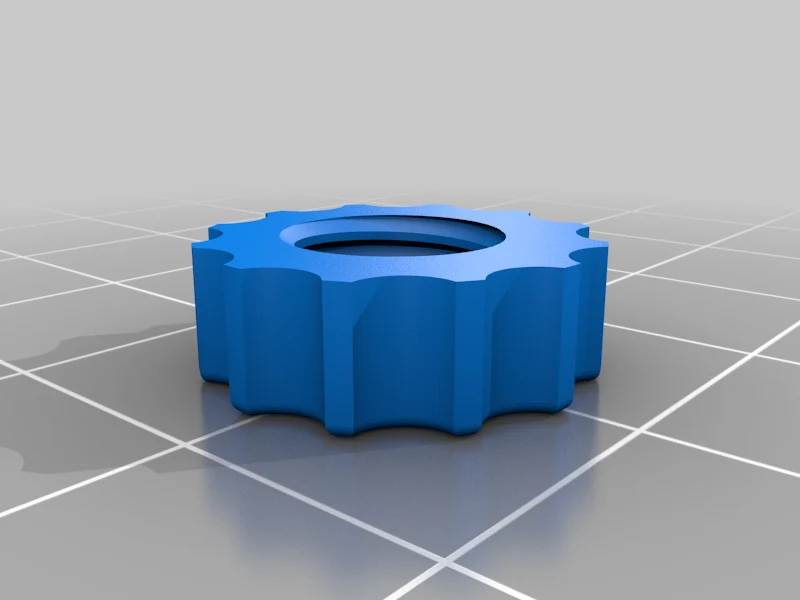

Башня вмещает ок. 36 батареек типа АА, которые можно выдавать по одной, поворачивая ручку с храповым механизмом. Если две батареи выданы и не удалены, ствол продолжает свободно вращаться и его можно заряжать. Кроме того, батарейки проваливаются сквозь башню с приятным щелкающим звуком.

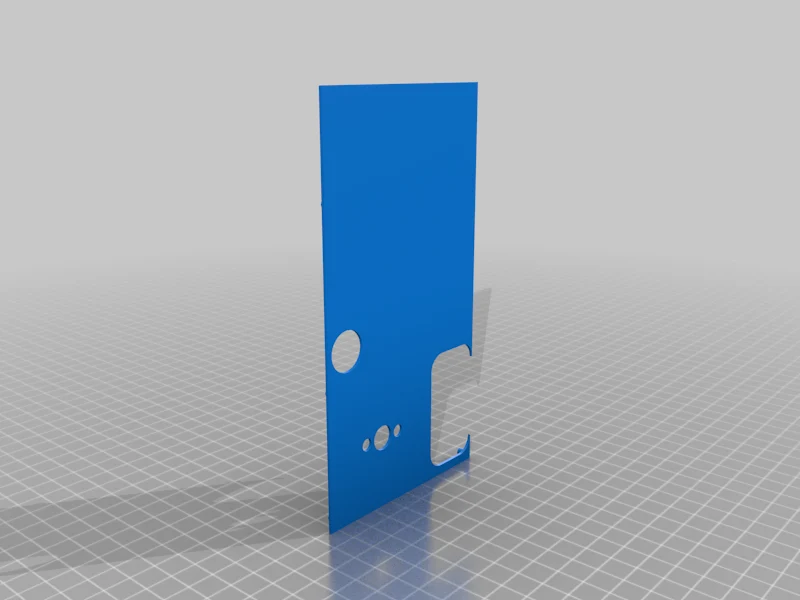

Я напечатал боковую панель из прозрачного материала только для того, чтобы получить удовольствие, наблюдая, как батареи проходят через башню.

Видео сборки: https://youtu.be/WD2powGxYwI

Обновление от 9 апреля 2024 г.: создана версия батареи AAA с использованием концепции планетарных передач: https://www.printables.com/model/838359-aaa-battery-planetary-gear-dispenser.

Настройки печати

Бренд принтера:

Пруса

Принтер:

я3 МК4

Плоты:

Нет

Поддерживает:

Нет

Разрешение:

0,3 мм проект

Заполнение:

10%

Нить: Prusa / Prusa / универсальный PETG / PLA / PLA оранжевый / жемчужно-синий / прозрачный

Примечания:

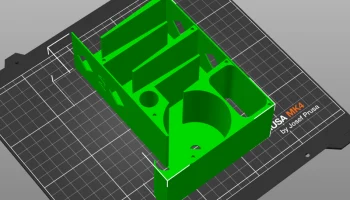

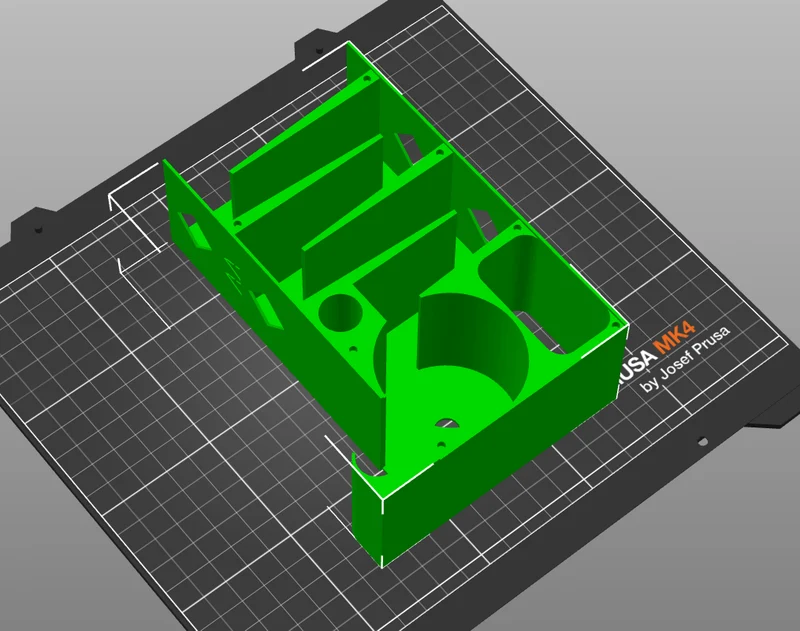

Все детали напечатаны без поддержек и 10% заполнения.

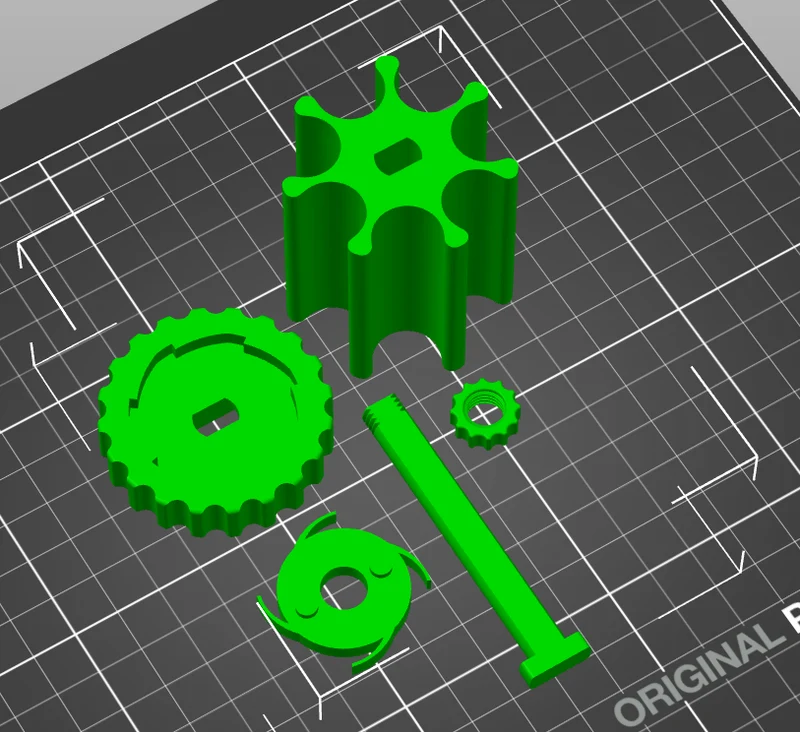

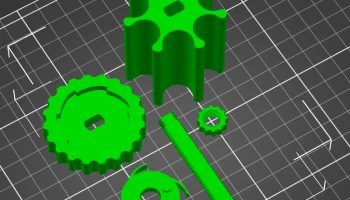

Ствол в сборе напечатан из PETG, но вполне подойдет и PLA.

Пост-печать

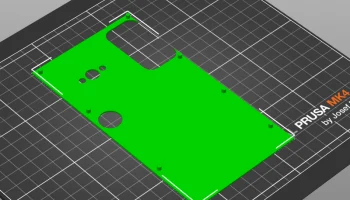

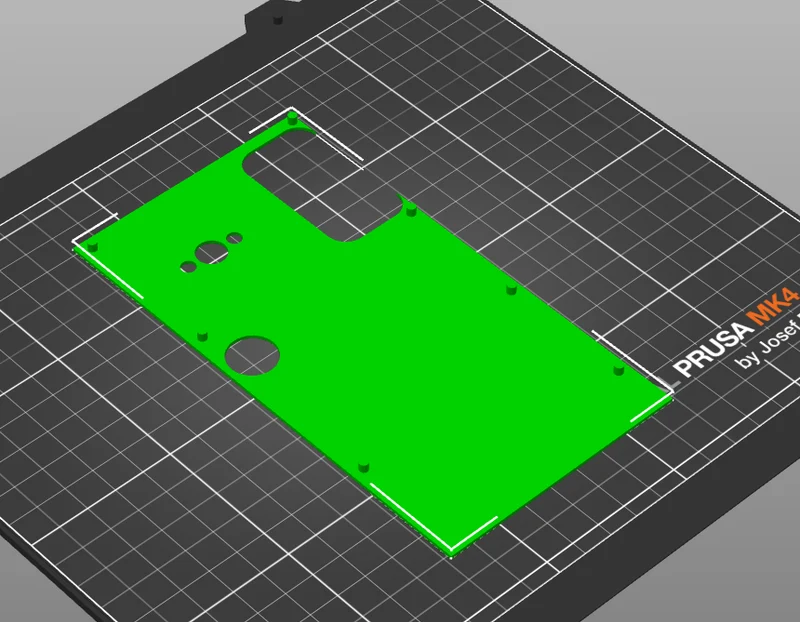

Очистите отверстия для штифтов в основном корпусе, чтобы получить боковую панель (ручное сверло диаметром 3 мм), и приведите в порядок штифты боковой панели (светлый песок). В остальном боковая панель должна зафиксироваться и удерживаться без клея.
