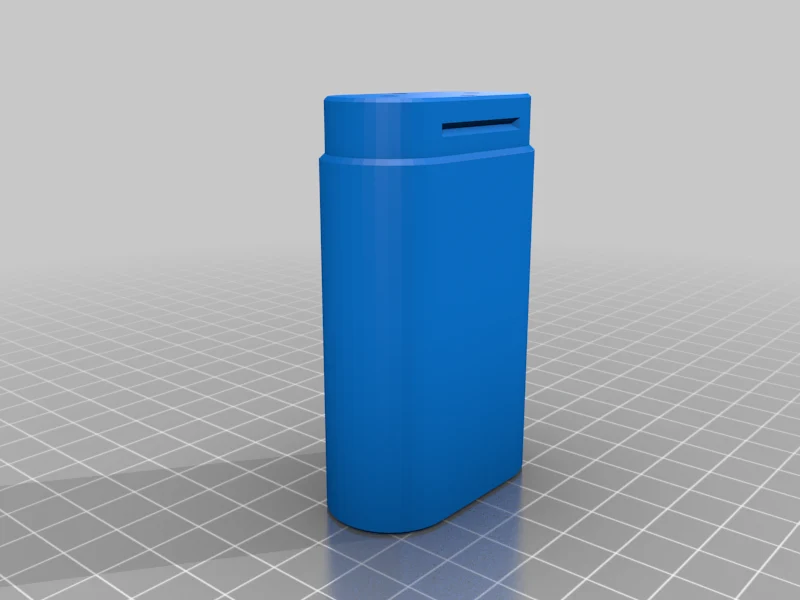

18650 Держатель батареи/упаковка

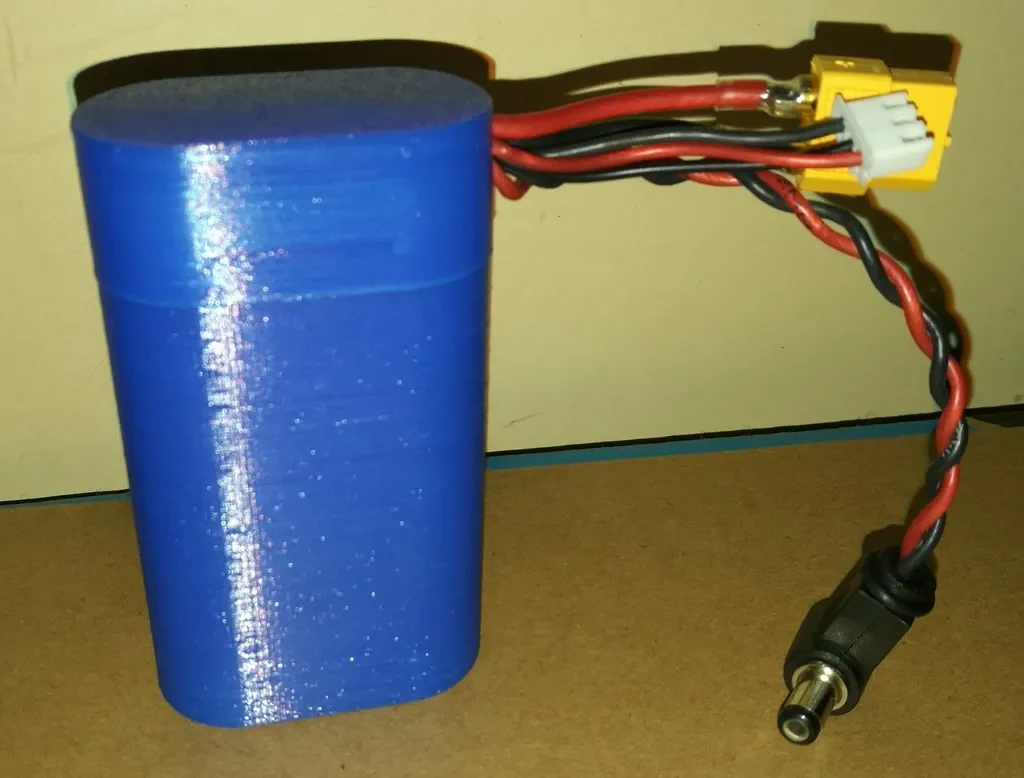

Аккумулятор из двух литий-ионных элементов 18650 для питания очков HDZero или Fatshark FPV.

Он может работать с другими очками, если вы соберете соответствующий разъем.

ВНИМАНИЕ: Литий-ионные аккумуляторы являются опасными предметами, поэтому обращайтесь с ними осторожно и не замыкайте их, особенно если они не защищены (дважды проверьте проводку). Если вы подключаете LiIon параллельно, они ДОЛЖНЫ иметь одинаковое напряжение.

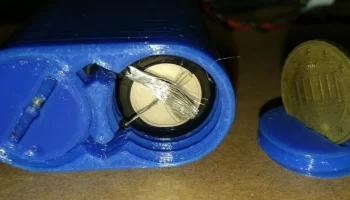

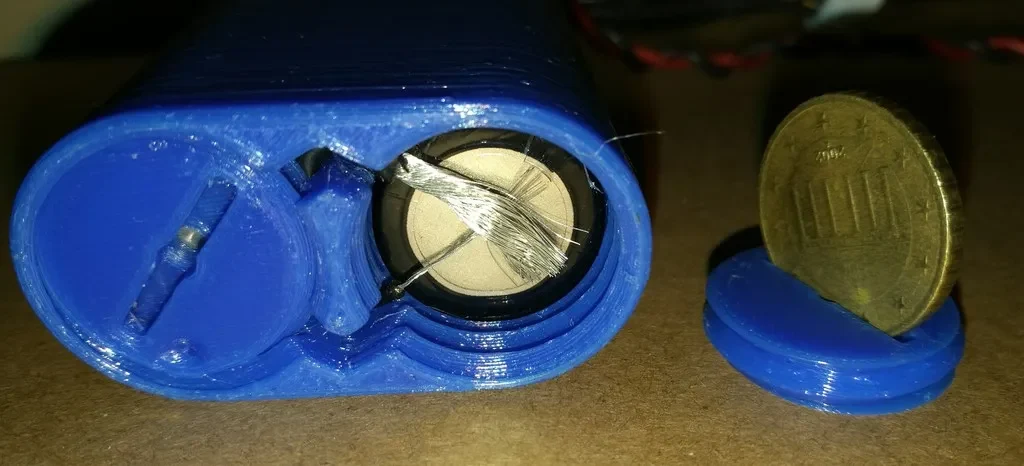

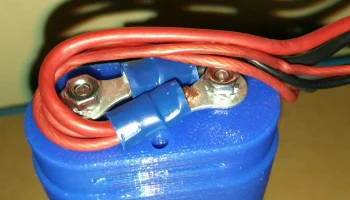

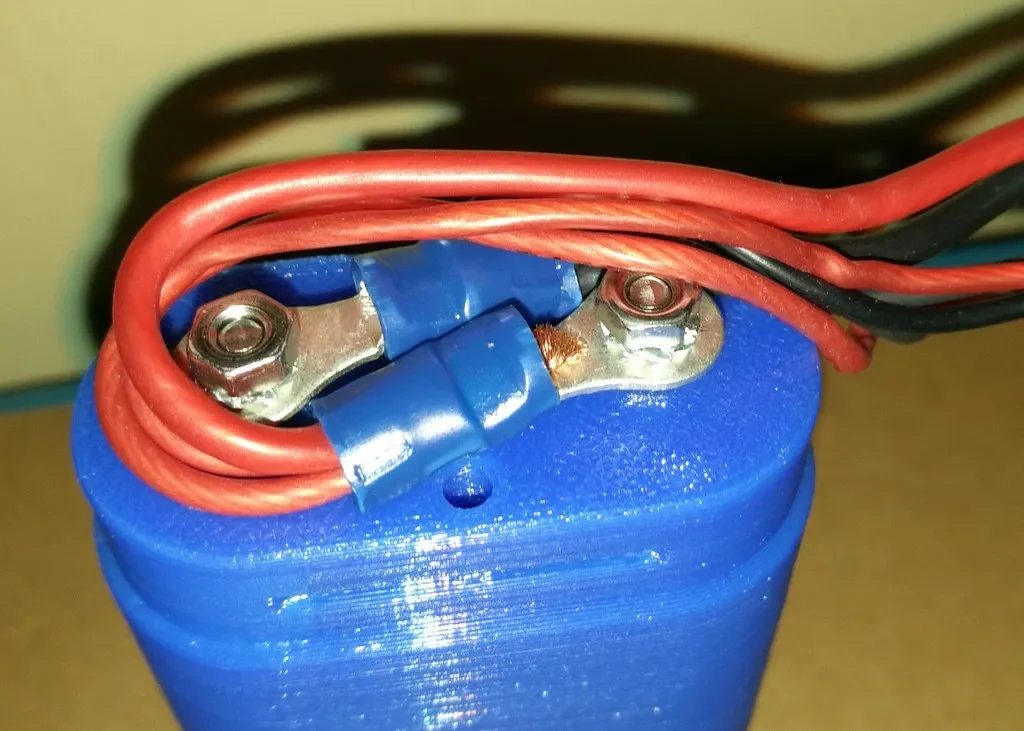

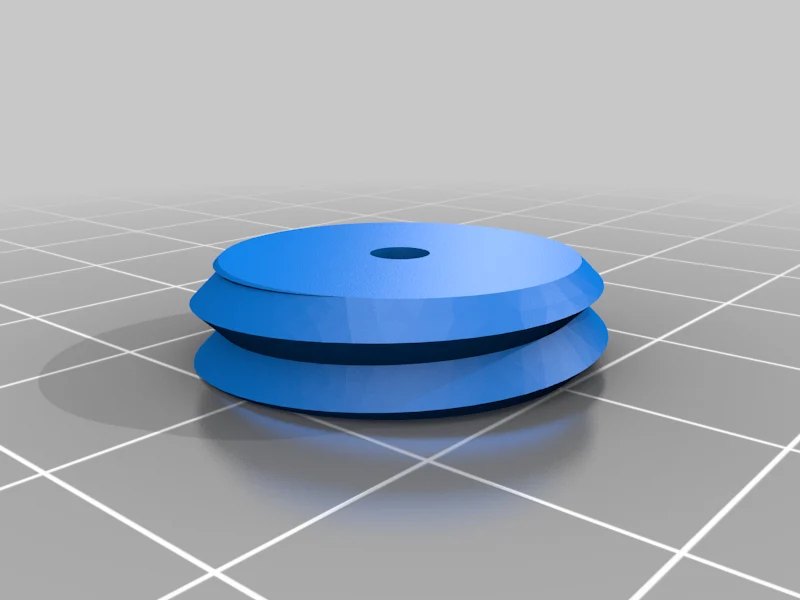

Винты, которые я использовал сверху, — это винты с потайной головкой M3x8 мм. Другие винты, например, с полукруглой головкой, также могут подойти. Вы также можете использовать отверстие, чтобы вставить неизолированную часть кабеля и запрессовать соединение, как на нижней стороне, с помощью напечатанных винтов.

Балансировочный провод для нижней стороны можно провести через одно из двух отверстий, идущих сверху вниз.

Напечатано PETG. PLA может работать, но я не проверял.

Я также предоставляю файлы STEP, а также исходный файл FreeCad, если вы хотите изменить дизайн для своих нужд.

Настройки печати

Бренд принтера:

ЭЛЕГОО

Принтер:

ЭЛЕГОО НЕПТУН 3 Про

Плоты:

Не имеет значения

Поддерживает:

Нет

Разрешение:

0,20 мм

Заполнение:

40 %

Нить: Sunlu PETG Blue

Примечания:

Ничего

Категория: Электроника
