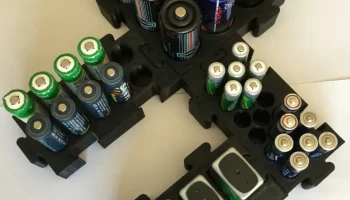

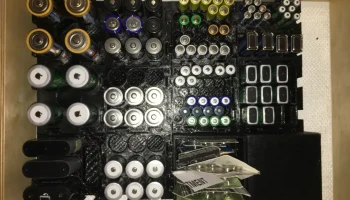

Модульный органайзер для хранения аккумуляторов
Это полностью модульное решение для организации ваших распространенных типов батарей.
Он также включает в себя стандартные коробки двух размеров для специальных форматов или общих организационных целей.
Так что просто дайте мне знать, если вам нужны новые модели для аккумуляторов специального формата или если требуется корректировка некоторых допусков. Конечно, вы всегда можете использовать прилагаемый модульный файл САПР и FreeCAD, чтобы адаптировать дизайн к вашим особым потребностям.
Модель FreeCAD версии v2:

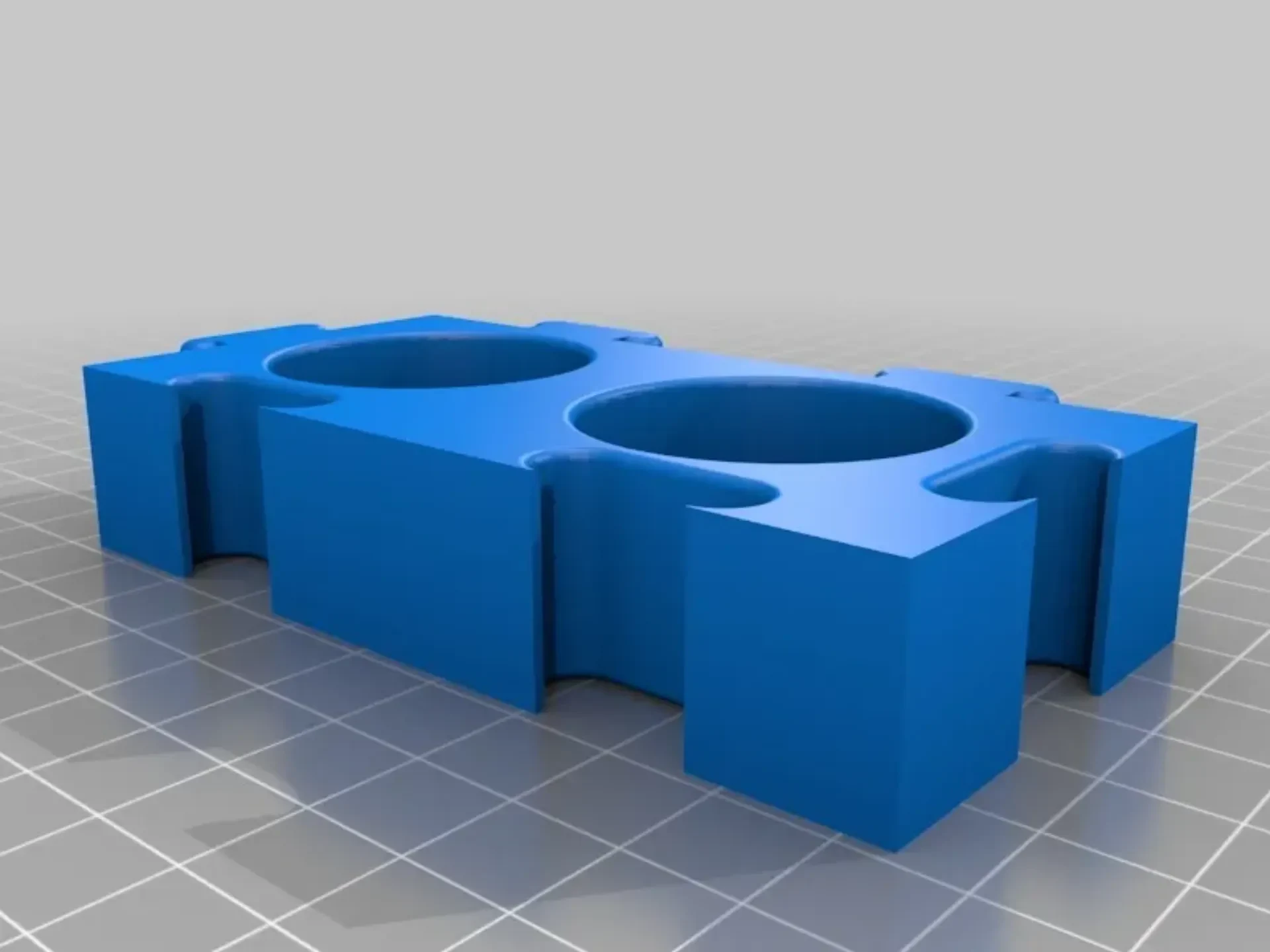

Поскольку я столкнулся с некоторыми перезаряжаемыми батареями типа АА, которые имеют больший диаметр (до 14,5 мм), что приводит к очень плотной посадке, я увеличил диаметр модулей АА и выпустил их как V2.
Если вы используете стандартные батарейки типа АА диаметром до 14,1 мм, вы все равно можете использовать обычные модули, чтобы батареи не шатались.
Режим FreeCADВыпуск V3:
при печати коробок из PETG при более высоких температурах карманы для разъемов провисали. Поскольку нить внутри кармана трудно вычистить, я создал Box50x100x65_v2.stl и Box100x100x65_v2.stl с карманами глубиной 2,5 мм.
Я также добавил 0,2 мм к вырезу 9 В в файлах v2 stl, поскольку некоторые аккумуляторные батареи имеют больший размер.
Также теперь для всех модулей вы можете найти соответствующие крышки и разъемы, если хотите создать туристические модули. Поскольку я не распечатал все отклонения, дайте мне знать, если у вас возникнут проблемы с файлами stl.
Как всегда все включено в файл V3 FreeCAD.

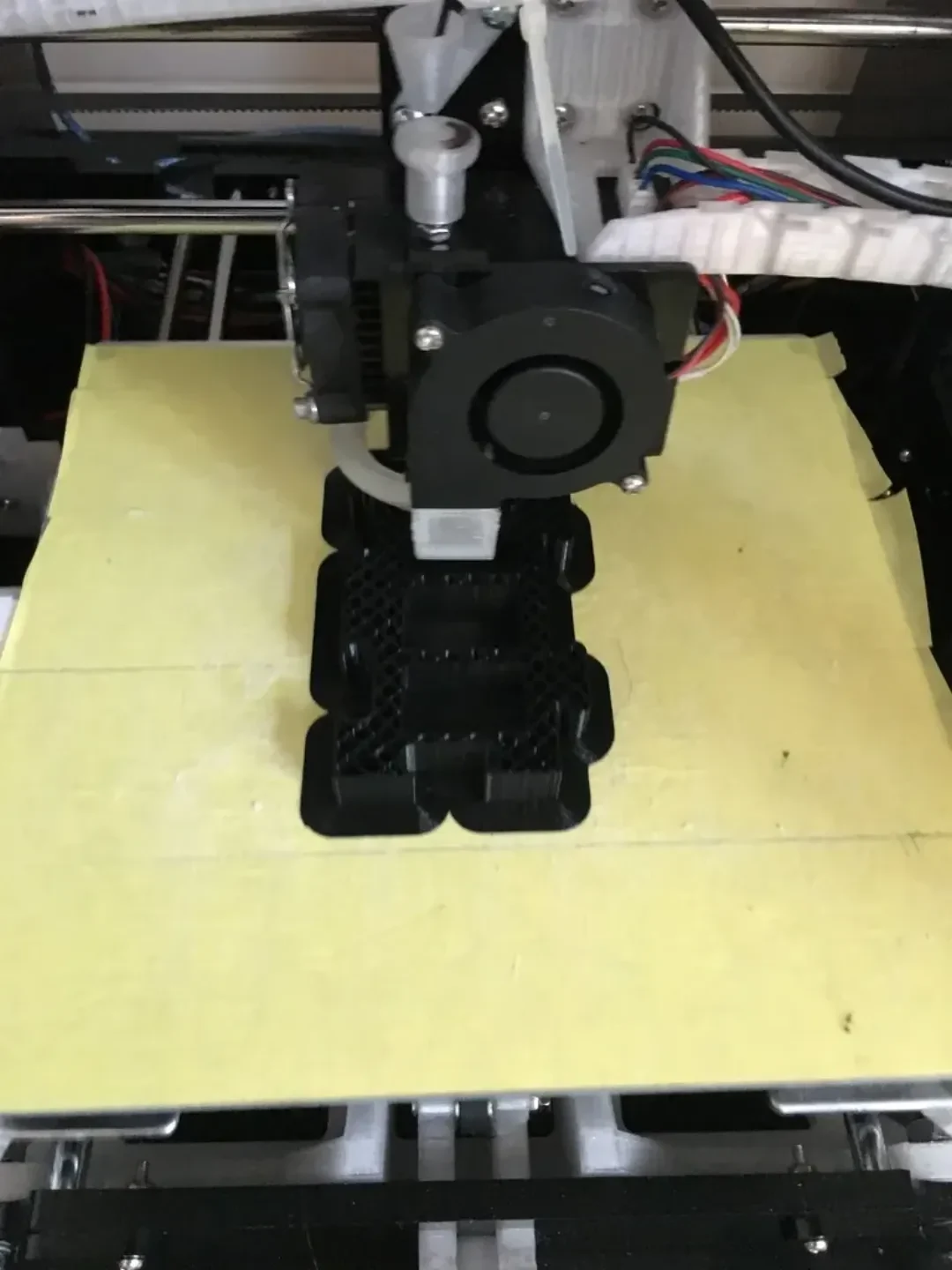

Настройки печати
Принтер:
Анет А8
Разрешение:
0,3 мм
Заполнение:
20%
Примечания:
Напечатано PLA и PETG.
Как я это разработал ===================
FreeCAD
Модель прилагается и включает в себя основные компоненты, поэтому вы можете изменять допуски и компоновку в соответствии с вашими потребностями.
Категория: Организация
