Комплект держателей для батарей на 4 батарейки АА V3

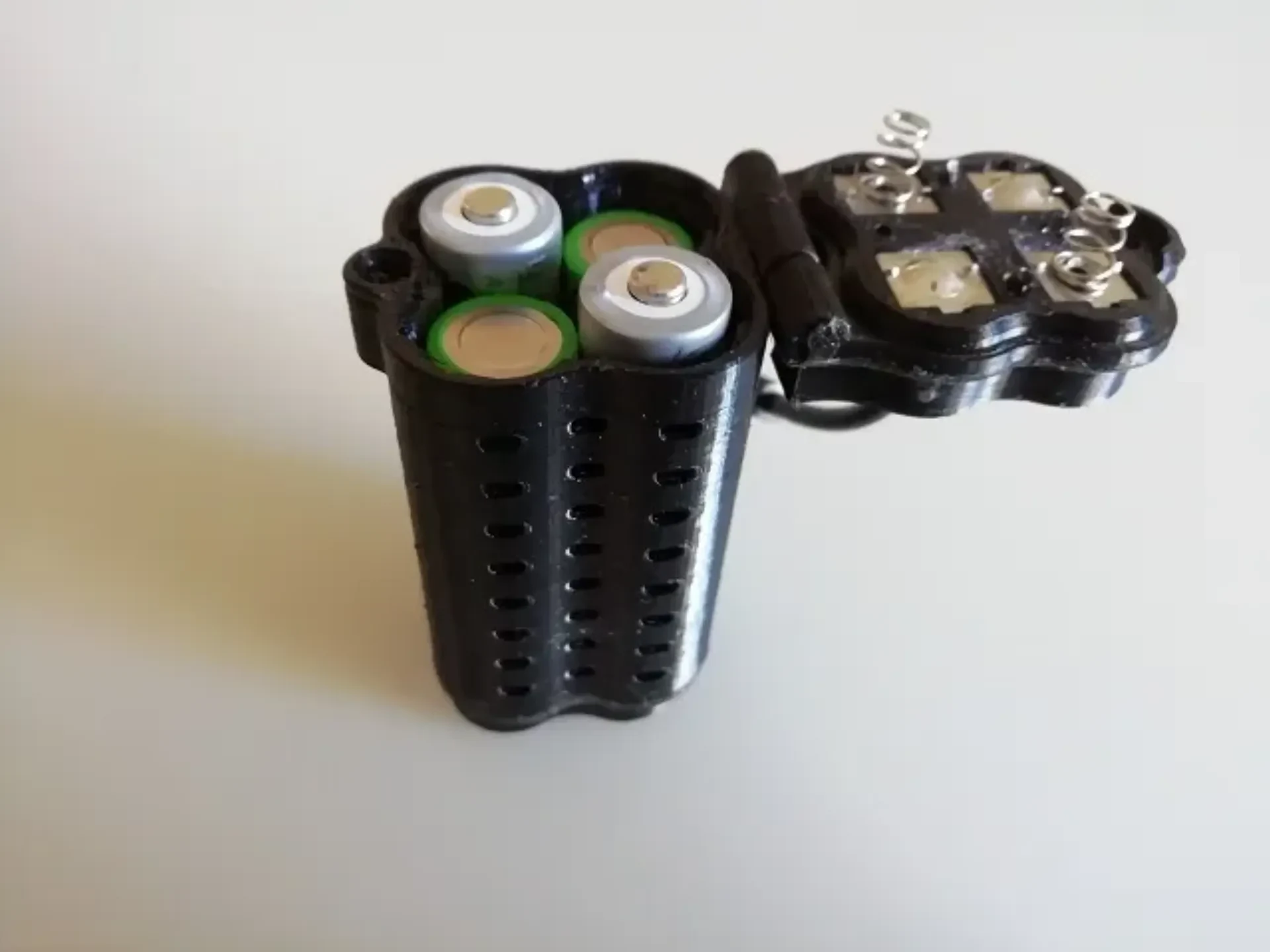

Улучшенный держатель для батареек, вмещает 4 батарейки типа АА. Использует крышку с защелкой и пружинные контакты.

Я добавлю детали сборки при постобработке, как только закончится печать второй версии — если вам нужны подробности раньше, ознакомьтесь с моим проектом Gutter Downspout 180 Joint о том, как использовать нитей.

Спецификация:

Кол-во: 8 пружинных контактов аккумулятора (https://www.aliexpress.com/item/32884289489.html)

Дополнительная гайка и винт, если вам нужна более надежная крышка, но после тестирования я обнаружил, что встроенной защелки вполне достаточно.

Кол-во: 1 винт с полукруглой головкой M3 X 10 (https://www.aliexpress.com/item/32798146322.html)
КОЛ-ВО 1 M3 X 6 X 5,3 Встроенная гайка (старая ссылка больше не работает — возможна замена M3 X D5 X L6) https://www.aliexpress.com/item/4000232858343.html

Файлы обновлены 4 сентября 2020 г., исправлены некоторые проблемы с посадкой и добавлена привязка к типу соединения внизу.

пока не склеим дно и корпус, но это может держаться и без клея

Обновлено 05.09.2020, улучшены проблемы с посадкой нижней части, добавлены индикаторы (+)/(-) и уточнены маршруты проводки.

Обновлено 9 сентября 2020 г., небольшие изменения внизу и вверху.

Обновлено 10 сентября 2020 г.: колпачки были слишком малы для проволоки большего диаметра, а стойки были слишком хрупкими, чтобы удерживать колпачок на месте, изменены колпачки, чтобы они были большего размера и при установке использовали клей.

Пост-печать

Категория: Электроника
