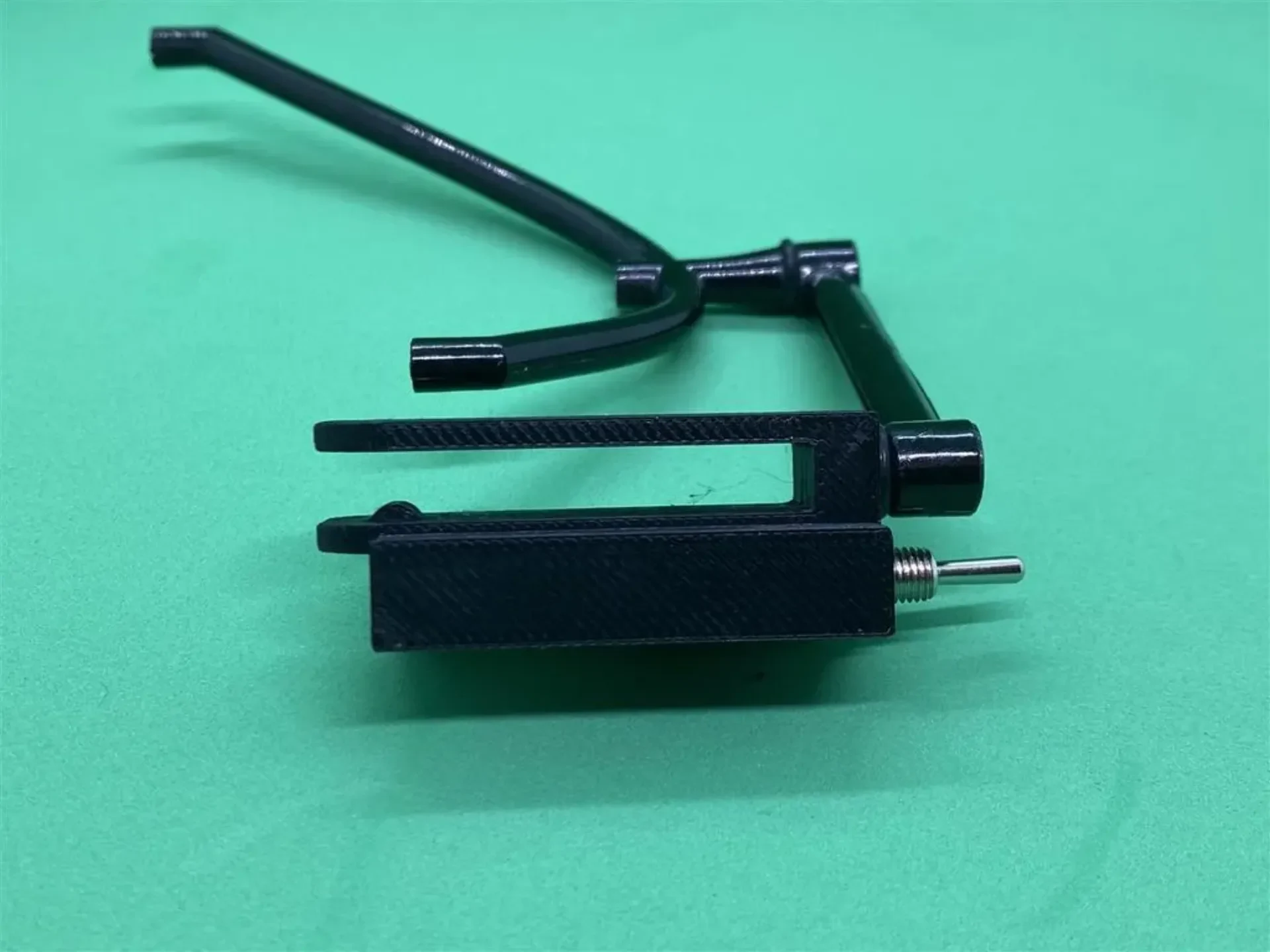

Зажим для наушников с батарейным отсеком TrackIR TrackCl...

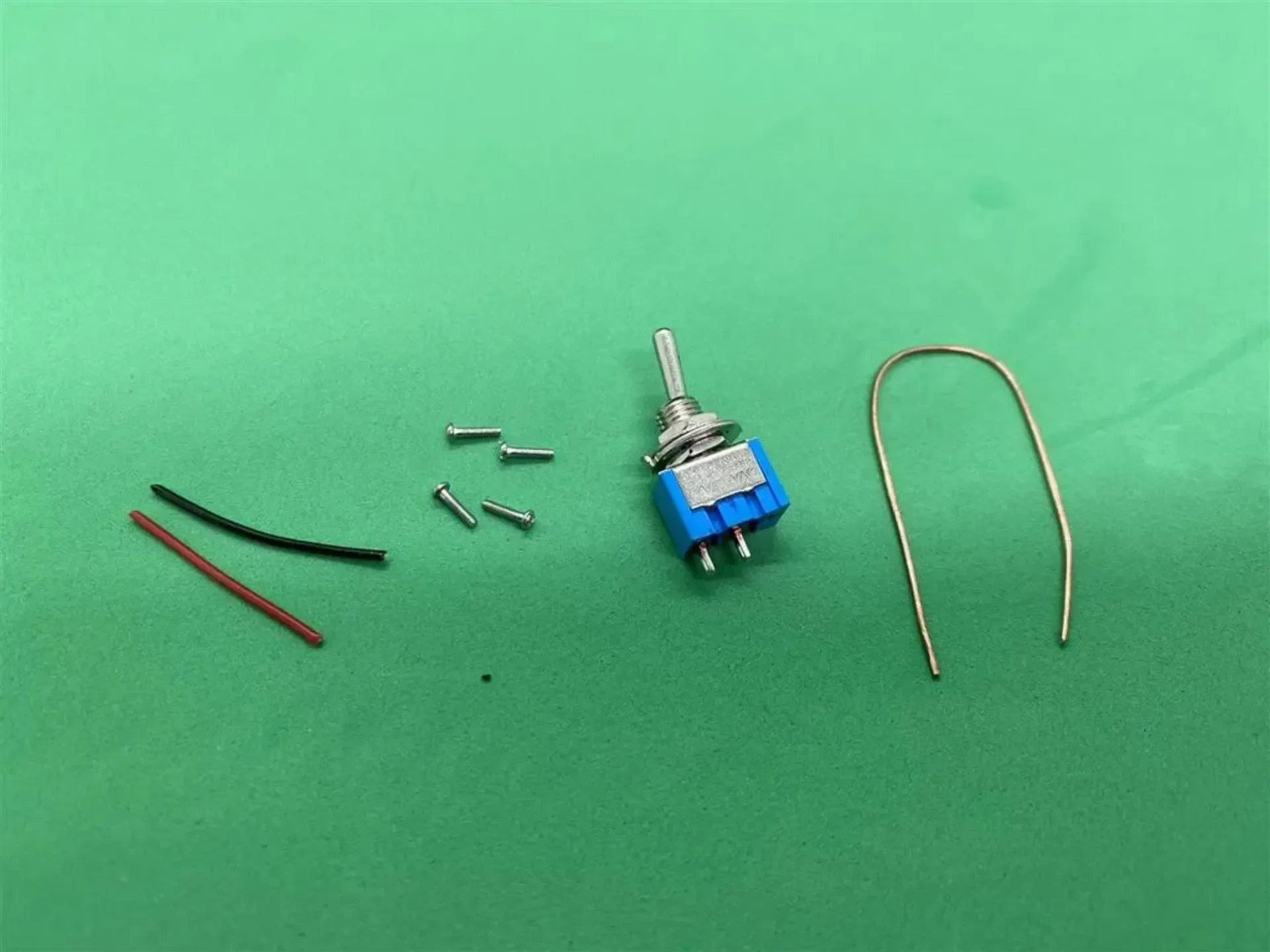

С добавлением

2 батарейки CR2016 3 В

Скрепка (или провод 1,25 мм) для контактов аккумулятора.

Микро тумблер

4 винта для очков

вы можете избавиться от USB-кабеля для питания и работать без кабеля. (Для удлинения проводки могут потребоваться дополнительные небольшие отрезки провода, но их можно взять с USB-кабеля)

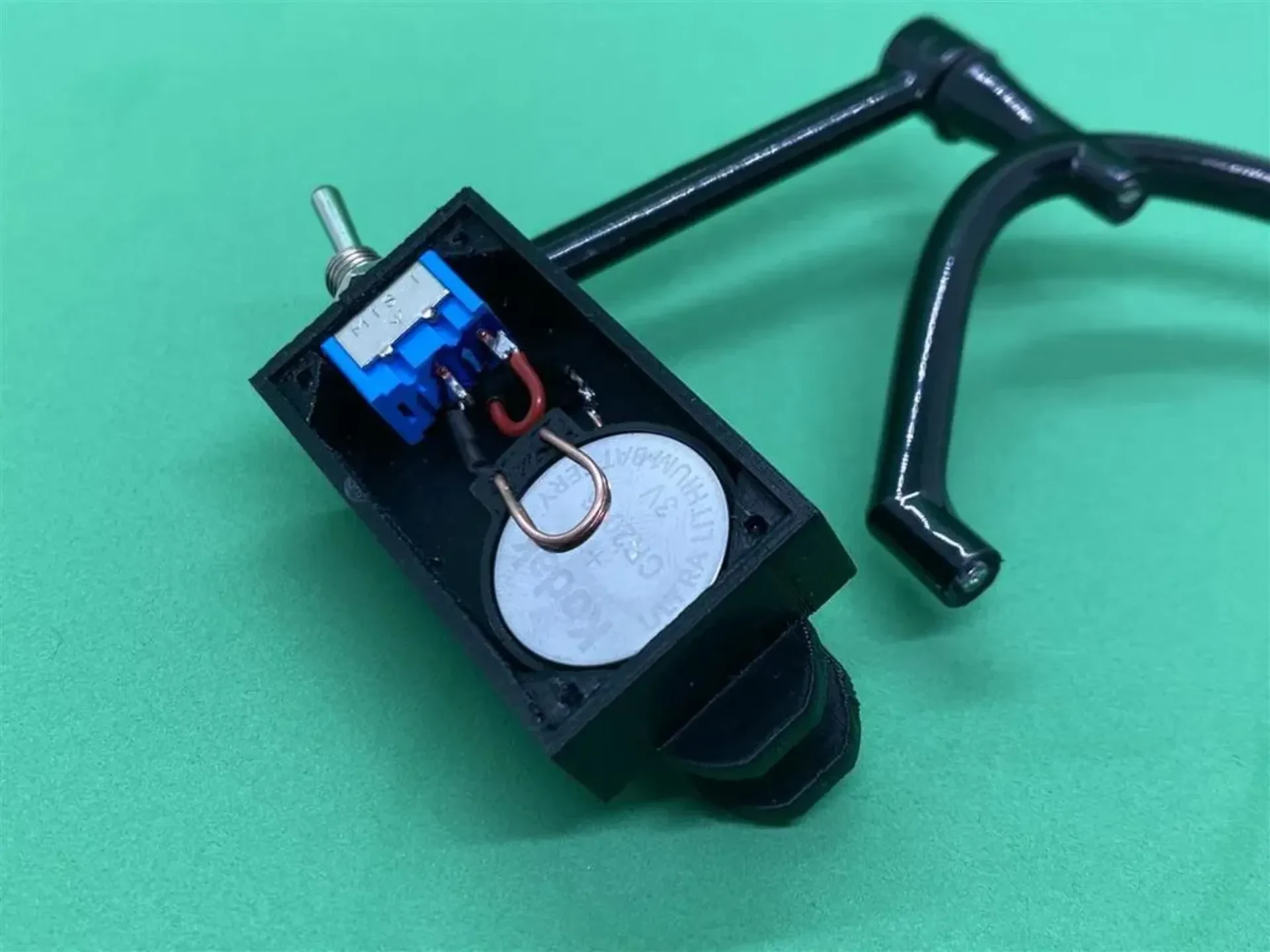

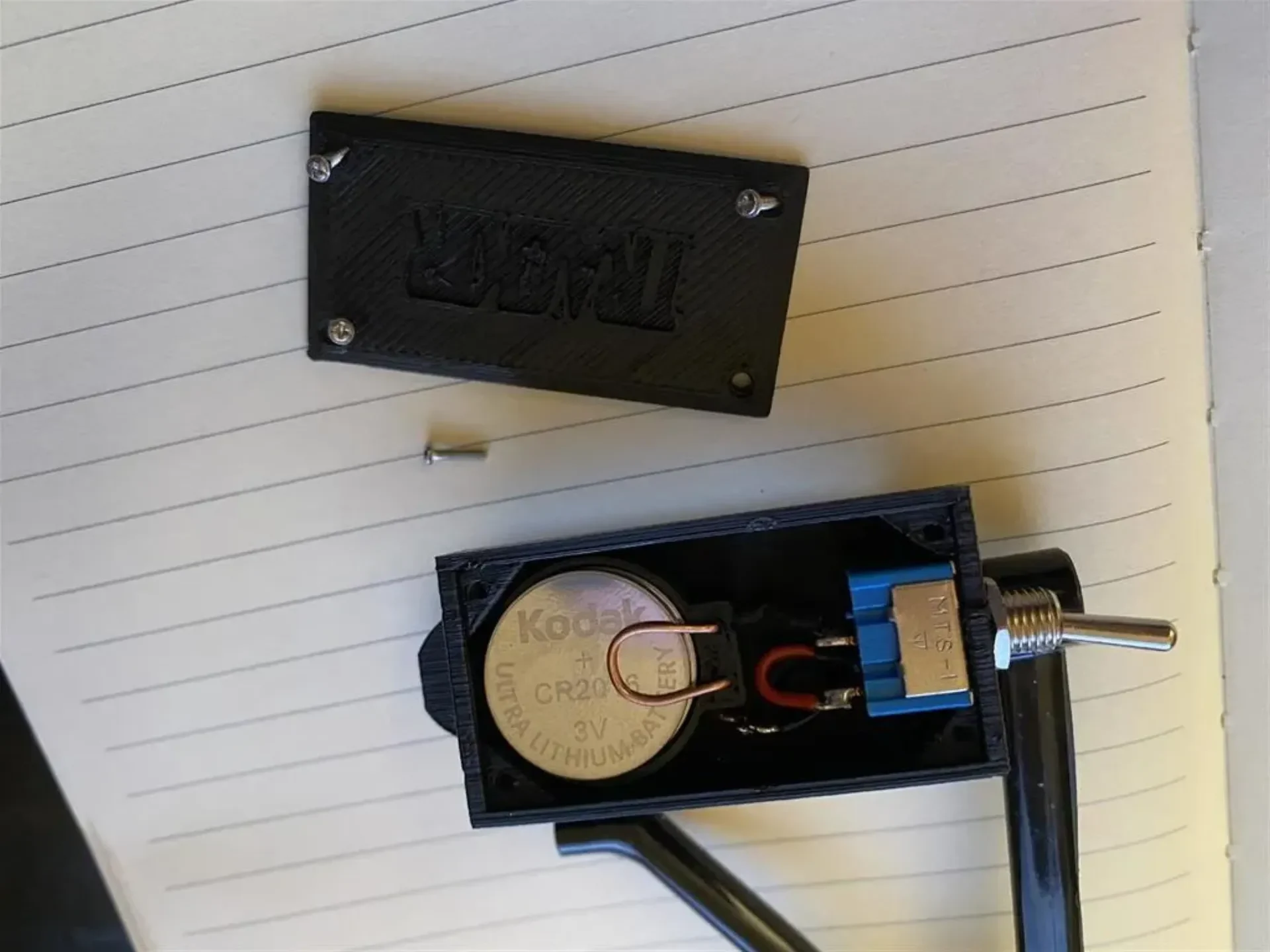

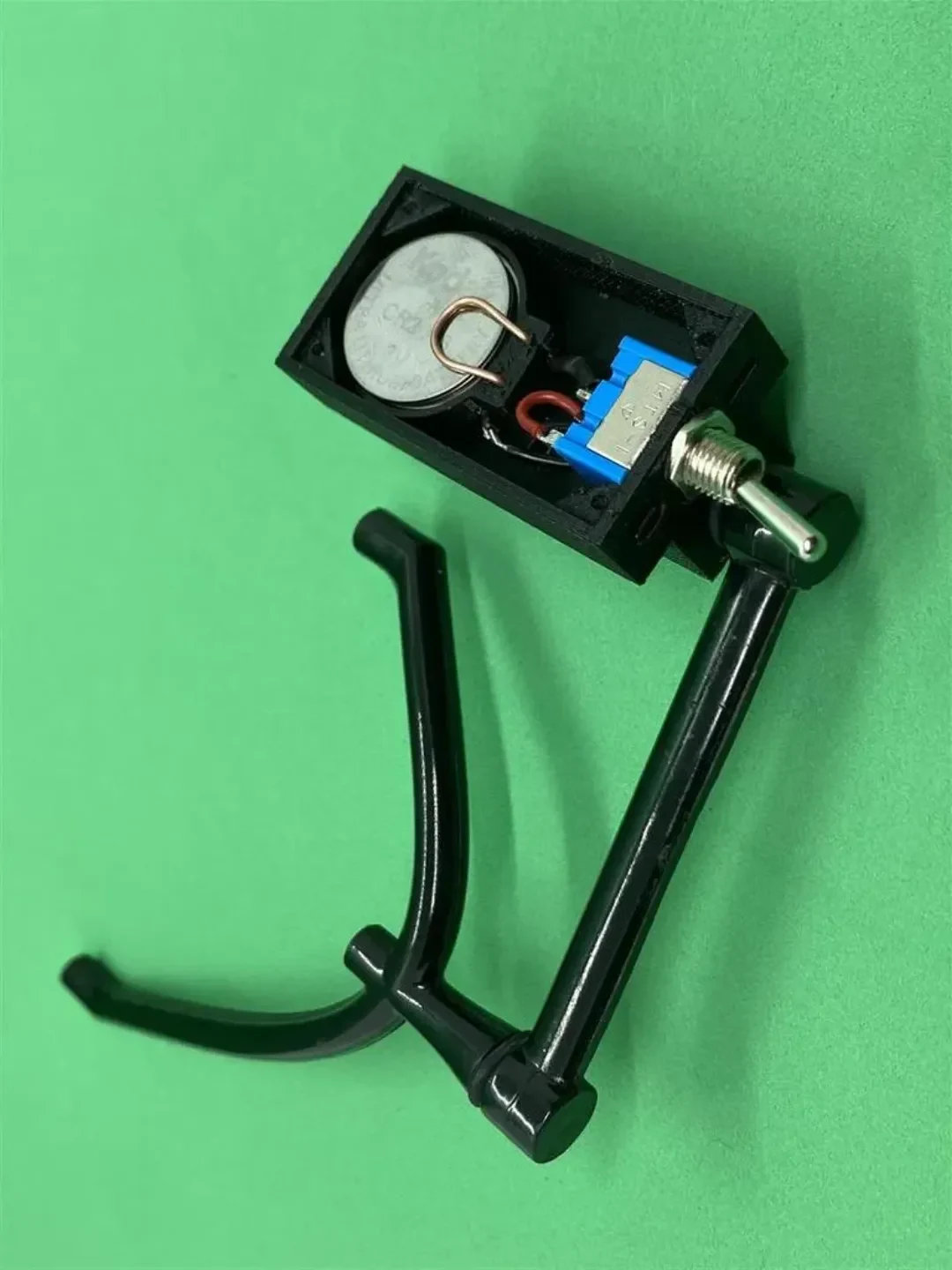

Он работает путем удаления бита «веточка» и его удлинителя из оригинального крепления и подключения через переключатель с оригинальным резистором к отсеку для зажима. Затем крышка удерживается 4 винтами. Две батарейки CR2016 устанавливаются друг на друга в монетоприемнике.

Я разработал его для своей гарнитуры SteelSeries Arctic 5, но он подойдет для большинства наушников.

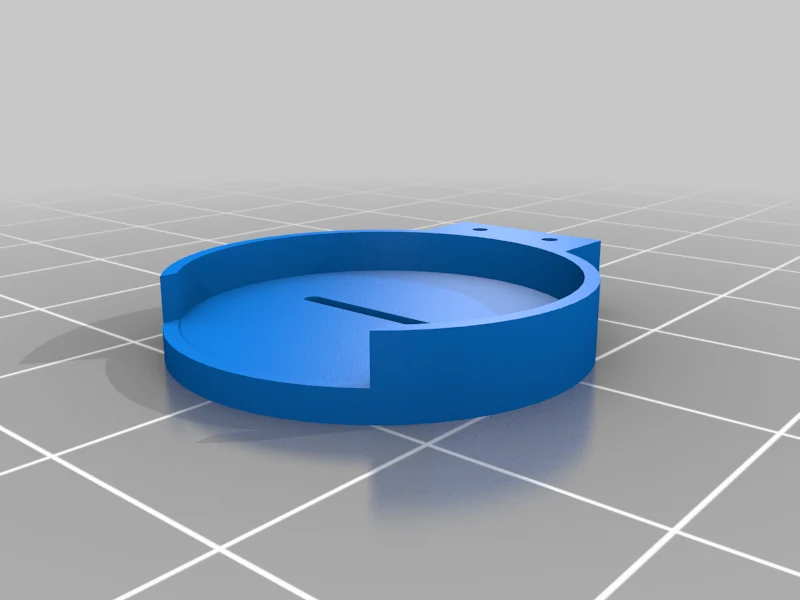

Деталь держателя монетной батарейки представляет собой модифицированную версию той, которую я нашел на Thingiverse от NotSoSolid. Я добавил несколько каналов для скрепки/проводов, через которые можно проходить снизу, что позволяет ей ровно сидеть в отсеке.

Припаял отрицательный конец клеммы аккумулятора непосредственно к черному отрицательному проводу, идущему к светодиодам.

Припаяйте резистор к положительному концу клеммы аккумулятора, а затем припаяйте другой конец резистора к переключателю.

Припаяйте красный провод светодиодов к другой клемме переключателя.

Обязательно изолируйте должным образом, я использовал термоусадочную трубку.

Настройки печати

Принтер:

Цетус 3D Mk2

Плоты:

Да

Поддерживает:

Да

Разрешение:

0,15

Заполнение:

99%

Нить:

Тяньсэ НОАК

Черный

Примечания:

Заполнение на 99 % обеспечивает очень прочный гибкий зажим.
