Батарейный ящик 12 В

Картинки здесь: imgur.com/a/vEg8yy2

Эти детали можно использовать для изготовления аккумуляторного ящика на 12 В из корпуса Apache 1800 от Harbour Freight. Это ремиксы с www.thingiverse.com/thing:5219823. Внутреннее кольцо менять не стал, так как не видел в этом необходимости.

Список запчастей:

Чехол Apache 1800: www.harborfreight.com/1800-weatherproof-protective-case-small-black-64550.html?_br_psugg_q=apache+1800

Батарея (это та, которую я использую, но вы можете использовать любой из тех же размеров): www.amazon.com/gp/product/B097BRKCQP/ref=ppx_yo_dt_b_search_asin_title?ie=UTF8&psc=1

Выключатель питания: www.amazon.com/gp/product/B07T1JG6BD/ref=ppx_yo_dt_b_search_asin_title?ie=UTF8&psc=1

Разъемы для монтажа на панели XT60: www.amazon.com/gp/product/B07YJMCDC3/ref=ppx_yo_dt_b_search_asin_title?ie=UTF8&psc=1

Обязательные сообщения: www.amazon.com/gp/product/B07PFMD1N2/ref=ppx_yo_dt_b_search_asin_title?ie=UTF8&psc=1

Розетка для прикуривателя 12 В: www.amazon.com/gp/product/B07H1MGWFN/ref=ppx_yo_dt_b_search_asin_title?ie=UTF8&psc=1

USB-разъем 12 В с вольтметром: www.amazon.com/gp/product/B07FXH5ZZK/ref=ppx_yo_dt_b_search_asin_title?ie=UTF8&psc=1

Оборудование M3: www.amazon.com/gp/product/B078V3YCF6/ref=ppx_yo_dt_b_search_asin_title?ie=UTF8&psc=1

Гайки термовставки M3: www.amazon.com/gp/product/B09KZSJS88/ref=ppx_yo_dt_b_search_asin_title?ie=UTF8&psc=1

Полоса пенопласта толщиной 1/8 дюйма: www.amazon.com/gp/product/B07SVCTB4B/ref=ppx_yo_dt_b_search_asin_title?ie=UTF8&psc=1

Вам также понадобятся: лепестковые соединители, провода различной длины,

Сборка:

К сожалению, у меня нет фотографий процесса сборки, но он довольно прост и его легко понять, взглянув на готовый продукт. В общем, все просто соединяется воедино.

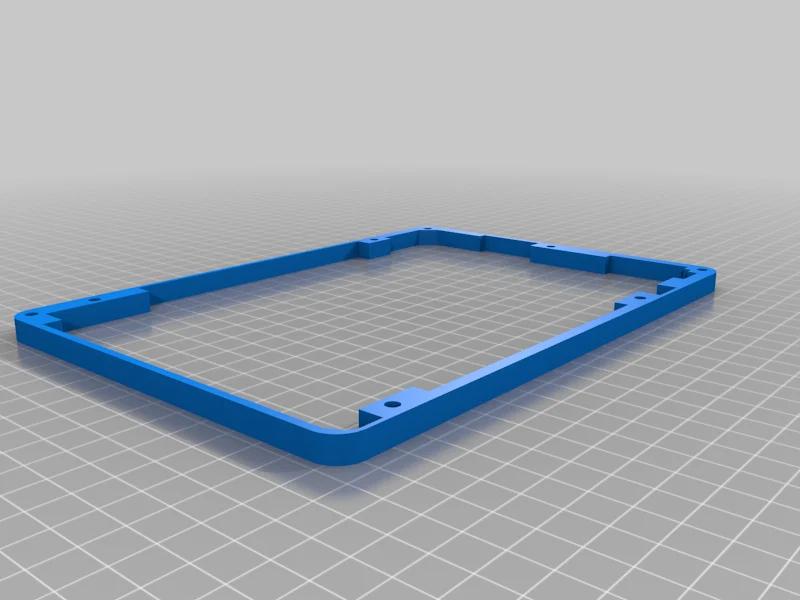

Для начала вставьте гайки М3 в отверстия на ободе. ОРИЕНТАЦИЯ ВАЖНА — сравните эту деталь с панелью, чтобы увидеть, каким образом она крепится. Я просто надел их на кончик паяльника и вставил. Я бы рекомендовал попрактиковаться в этом на тестовом образце, чтобы почувствовать это. Помогло наличие еще одного металлического инструмента, чтобы быть уверенным, что утюг не вытащит их обратно.

После этого очистите внутреннюю часть коробки небольшим количеством медицинского спирта и добавьте несколько полосок пенопласта толщиной 1/8 дюйма на дно и по бокам верхнего правого угла коробки. При необходимости используйте батарею для определения размера (идея состоит в том, что эти полоски помогут обеспечить фиксацию батареи на месте, когда панель включена).

Затем обработайте внутреннюю часть края коробки; Я использовал вращающийся инструмент с алмазной насадкой (потому что именно она была включена, когда я взял ее в руки), и это сработало хорошо. Заклейте обод эпоксидной смолой в коробке, зажмите его и дайте застыть. При необходимости используйте аккумулятор, чтобы определить правильную высоту.

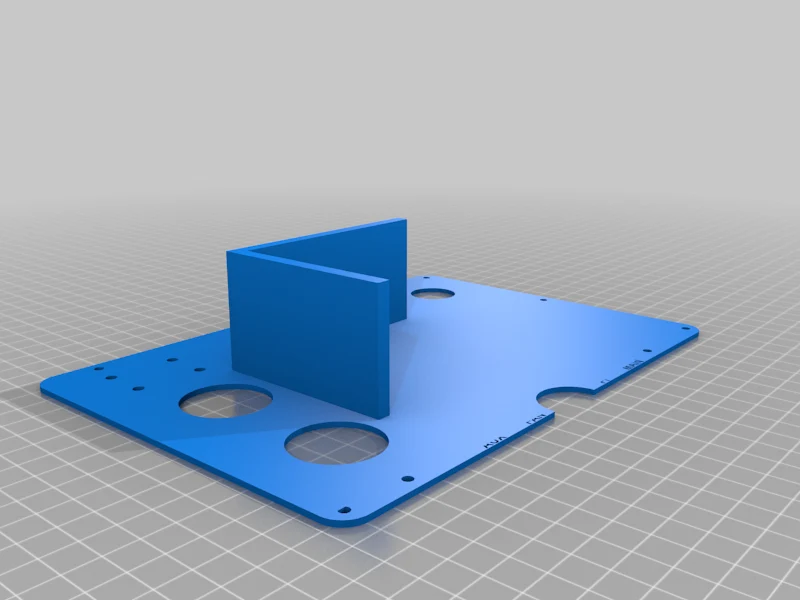

Пока обод затвердевает, можно собрать боковину панели. Посмотрите на картинку, где все установлено. Я прикрутил все разъемы на место, затем подключил их — мне это помогло. Моя проводка может быть немного беспорядочной, поэтому не стесняйтесь улучшать ее, если вы знаете, что делаете. Кроме того, я добавил полоску пенопласта на внутреннюю часть стенки батареи на панели, чтобы батарея была покрыта пеной со всех сторон. Как толь��о сторона панели будет готова, все можно будет установить и протестировать.

Бонус: вы можете установить в крышку дешевый контроллер солнечного заряда Amazon для использования с солнечной панелью.
