Адаптер аккумуляторного отсека 9 В для LR Baggs Para-DI ...
В некоторых аудиопедалях используется батарейный отсек на 9 В, что затрудняет адаптацию к питанию от сети. В LR Baggs Para Acoustic DI используется батарейный отсек, и у него нет типичной вилки питания размером 5,5x2,1 мм.

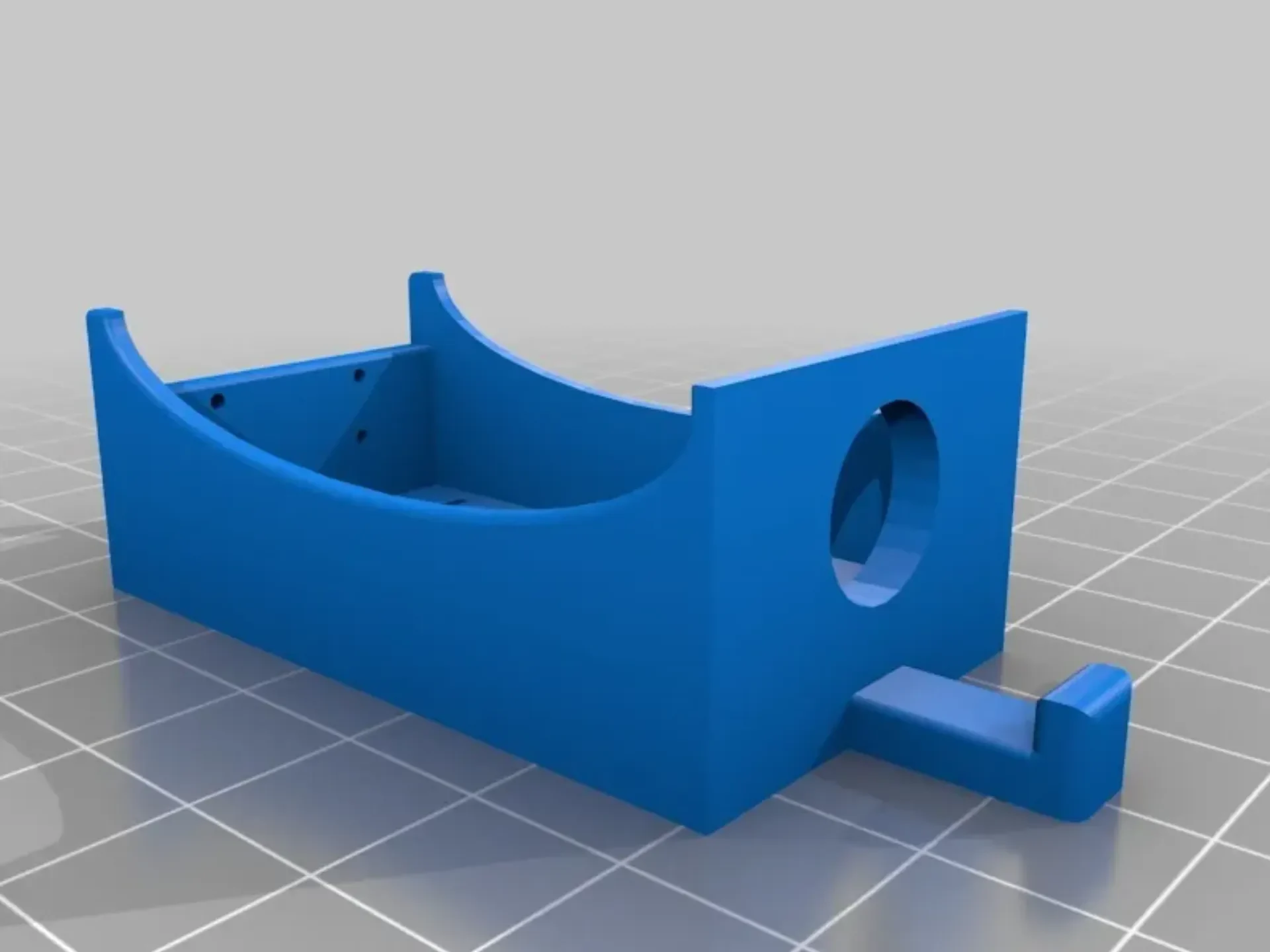

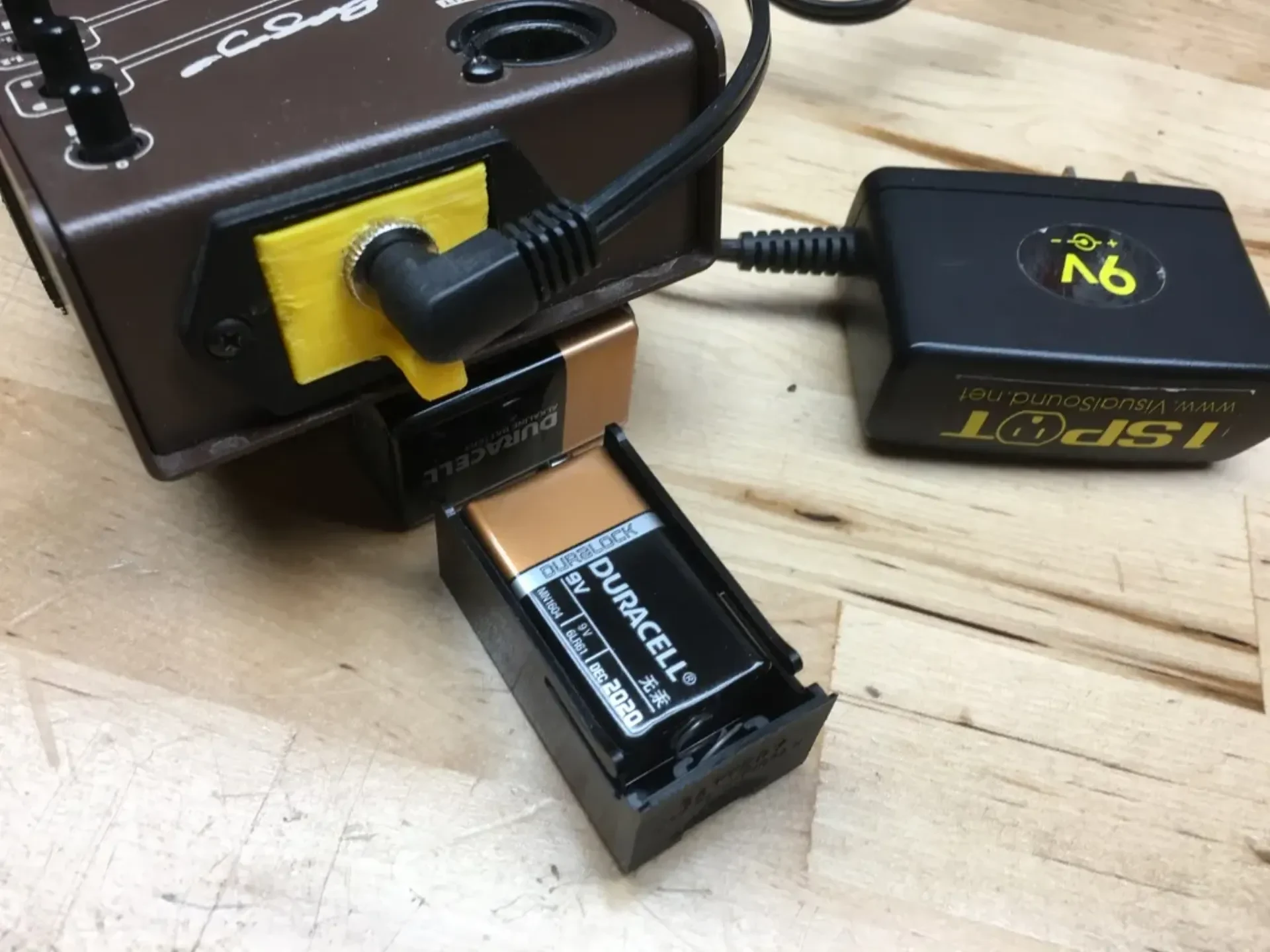

Я подумывал о том, чтобы взломать разъем питания, но вместо этого решил напечатать на 3D-принтере адаптер тех же размеров, что и лоток для аккумулятора, чтобы я мог использовать педаль с питанием от сети, не модифицируя педаль.
Исходные фа��лы включены для FreeCad (0.16).
Пост-печать
Примечания по сборке

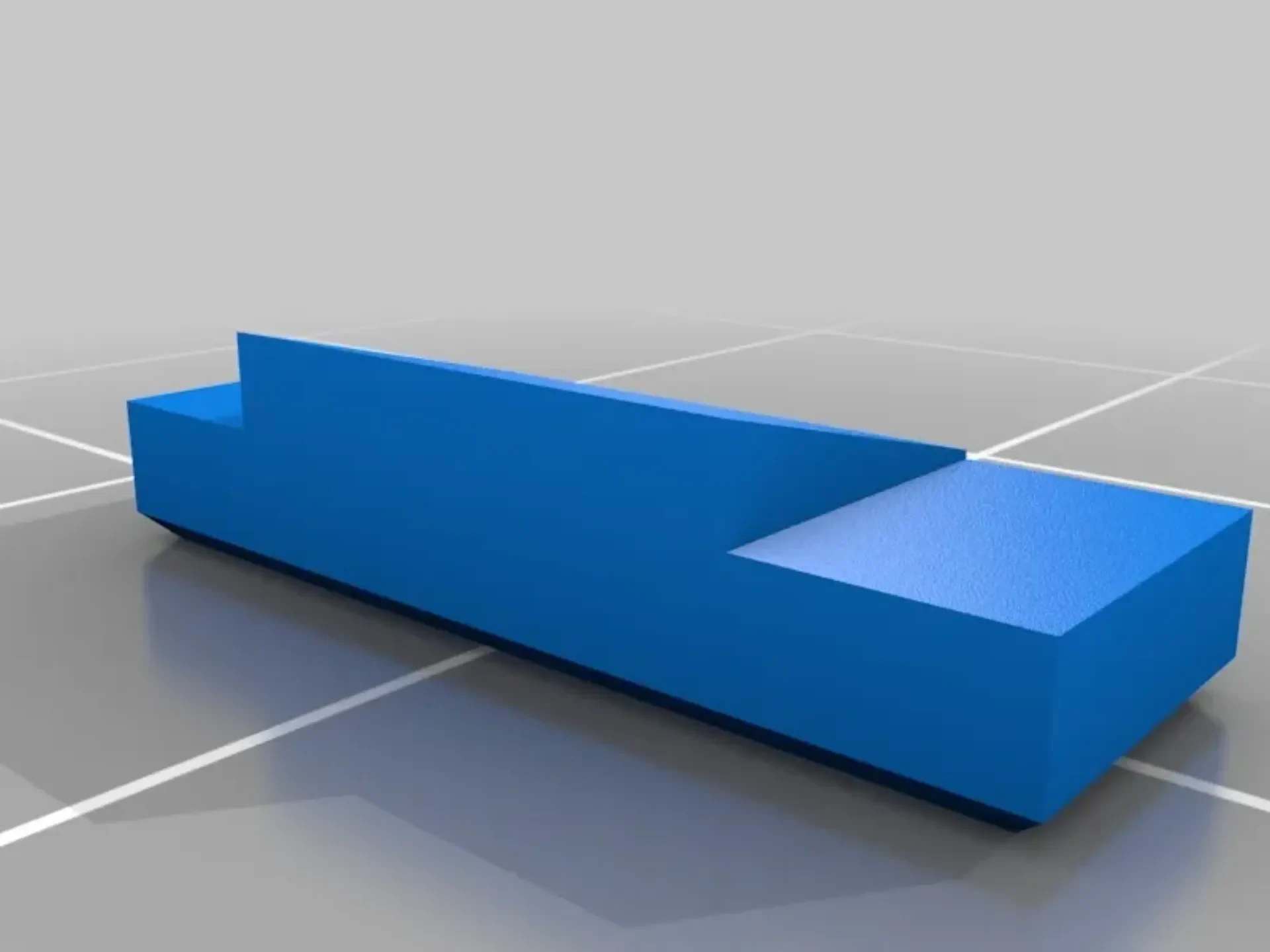

небольшой клин внизу удерживает лоток от выскальзывания… это необязательно (мой без него вполне плотно прилегал), и вам, возможно, придется немного настроить параметры принтера, чтобы это заработало. Следите за направлением клина, главное — удерживать лоток *внутри*.
Разъем питания — Radio Shack 2741563, но подойдет любой аналогичный коаксиальный разъем размером 5,5 x 2,1 мм (отверстие 7/16 дюйма). Удачи в поиске Radio Shack в настоящее время.
Пришлось немного расширить отверстия для проводов. С сплошной проволокой легкого калибра, вероятно, легче всего работать (20 или 22 га). Я использовал многожильный провод, но предварительно его припаял.
Помните о полярности вашего устройства! В бол��шинстве педалей на 9 В используется центральный отрицательный разъем питания (спасибо, Босс/Роланд). Неправильная полярность может поджечь вашу драгоценную педаль. Используйте вольтметр и проверьте полярность при подключении к адаптеру питания, прежде чем включать педаль!
Верхняя часть клина находится рядом с маленькой ручкой/передней частью лотка.
Требуется пайка. Примеча��ие: на этом рисунке минус слева, плюс справа.
Если у вас проблемы с пайкой, вы можете перепроектировать деталь для работы с одним из этих адаптеров с винтовыми клеммами.
Как я это разработал ===================
Примечания к проектированию
Измерили существующий аккумуляторный отсек и разъем питания цифровым штангенциркулем.
Разработано в FreeCAD (почему Thingiverse не включает FreeCAD в свой стандартный список программ?)
Несколько раз прошел цикл печати/тестирования/доработки дизайна, пока не стал правильным
