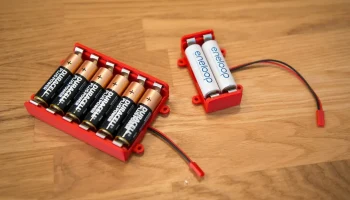

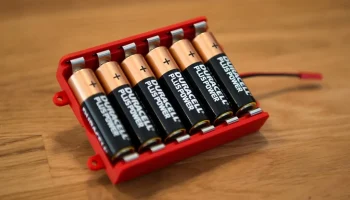

Батарейный ящик для элементов АА

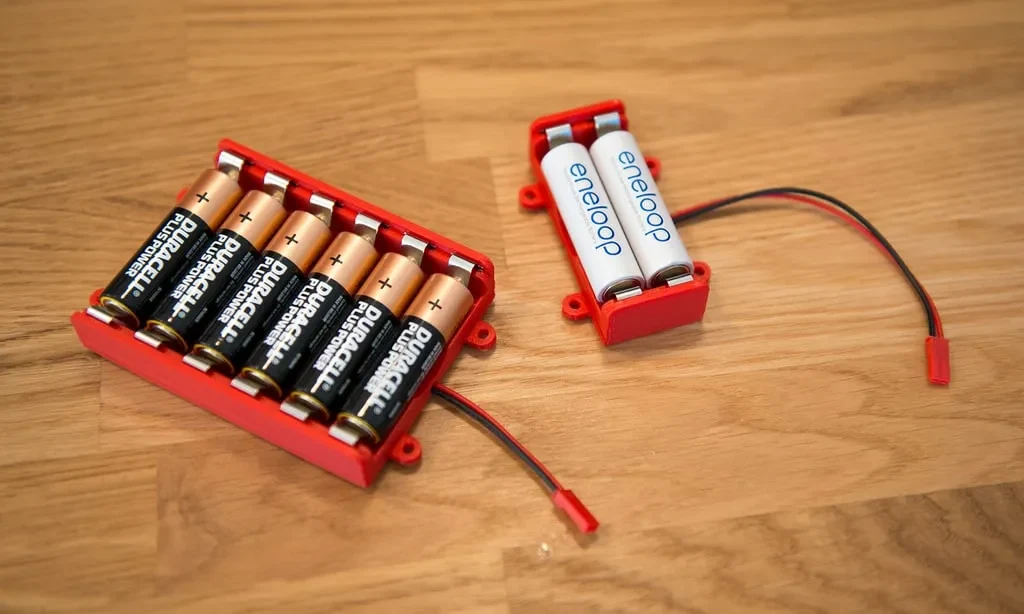

Это батарейный отсек, спроектированный как модуль в OpenSCAD, который позволяет вам сделать держатель от 1 до любого количества, которое вам нужно (или ваша установка OpenSCAD захочет скомпилироваться).

Мне нужен был держатель для батареи, который можно было бы закрепить винтами на маленьком роботе, и я решил спроектировать такой, который можно было бы напечатать на 3D-принтере.

Я добавил комментарии в код OpenSCAD, поэтому, если вы хотите что-то изменить, вам будет относительно легко найти нужные места для редактирования.

Если вы хотите изменить только количество ячеек, просто вызовите модуль с другим аргументом.

Инструкции

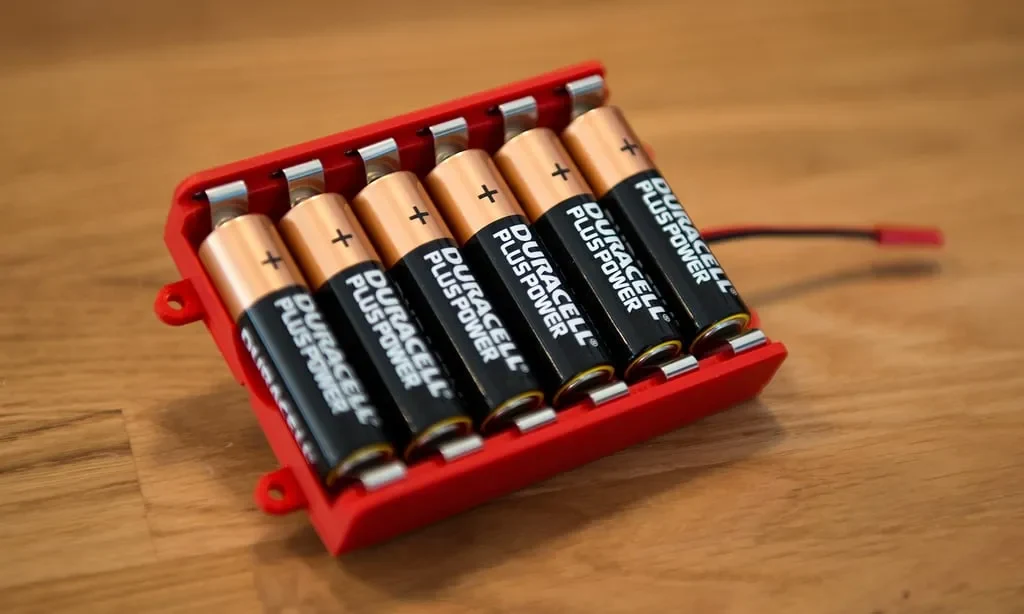

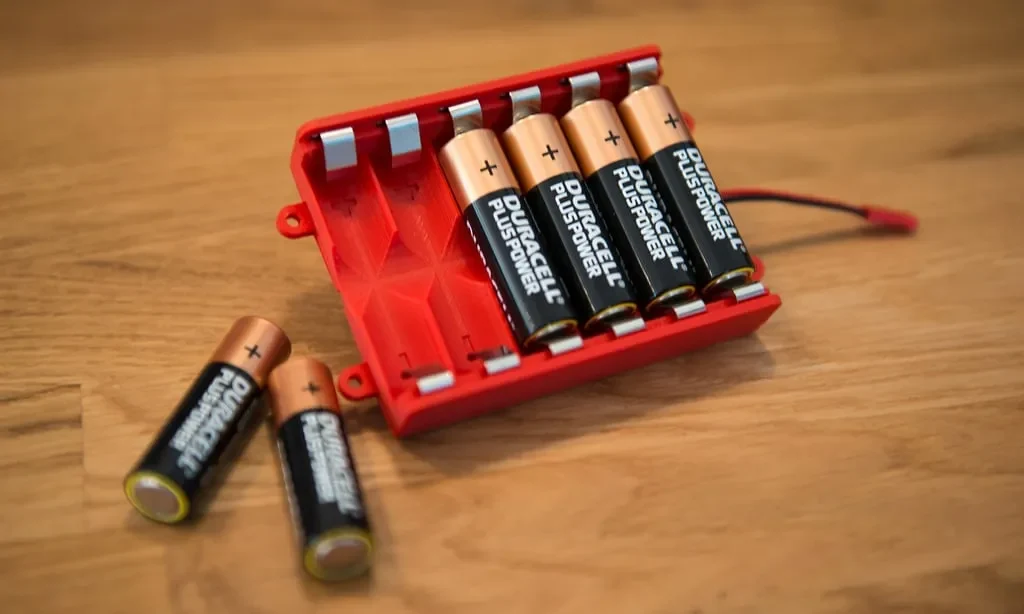

Этот батарейный отсек предназначен для батарей типа АА с использованием небольшого зажима от Keystone Electronics (номер детали 5209).

Я получил их от DigiKey (https://www.digikey.com/en/products/detail/keystone-electronics/5209/299941)

Вам понадобится по две штуки на каждую ячейку держателя.

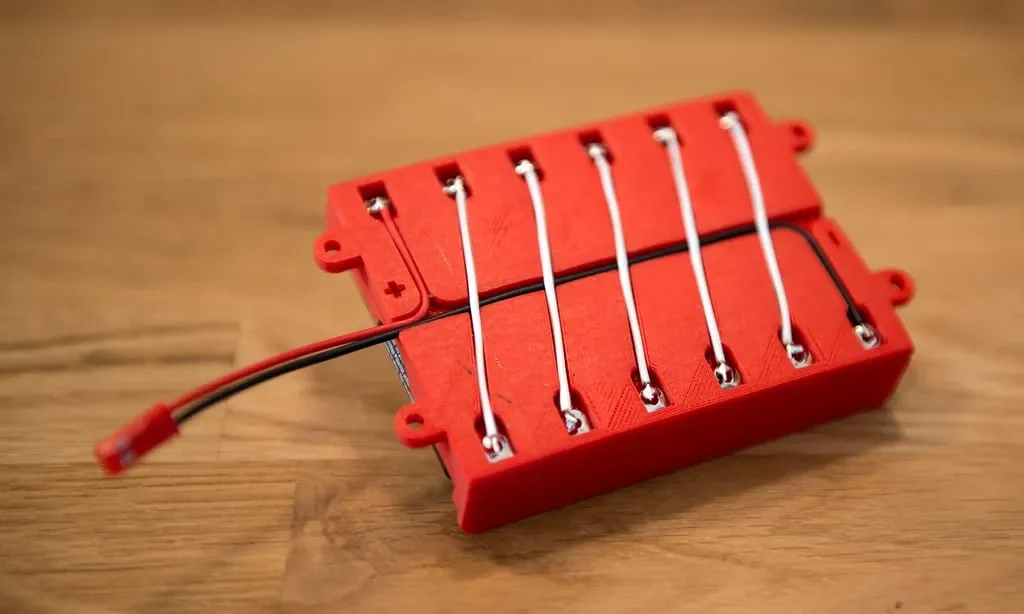

Кроме того, вам также понадобится относительно тонкий провод для подключения элементов сзади и провод для подключения аккумуляторного ящика к нагрузке.
