Замена кольцевой батареи
Замена кольцевой батареи
Вы когда-нибудь расстраивались из-за того, что вещь, которая должна быть дешевой, не так ли?
Одним из примеров этого является бренд Ring, выпускающий дверные звонки, аккумуляторы для внутренних и наружных камер видеонаблюдения. Они состоят из двух батарей 18650 в специальном корпусе с зарядным устройством и несколькими другими датчиками. Скорее всего, температура, защита от перегрузки по току и пониженного тока. В целом это очень простые предметы.
Батареи 18650 должны стоить около 3-5 долларов каждая для потребителей, схема зарядки — около 2-3 долларов, а другие датчики, светодиоды и корпус — не более 1-2 долларов. Вся батарея может быть построена примерно за 10 долларов. Это на уровне потребителя. Более крупная компания значительно сократила бы эти затраты.
Так почему же в Австралии их продают за 50 долларов? Нажива. С каждым устройством вы получаете одну батарею, и для полной зарядки требуется около 11-12 часов. Немногие люди хотят оставаться без защиты, которую обеспечивают устройства, так долго, поэтому вторая батарея почти всегда необходима.
Решение
Разочарованный этим, я решил сделать замену аккумуляторов самостоятельно. Я не эксперт в дизайне, и 3D-моделирование заставляет меня болеть мозг. Однако, проявив большое упорство, набор штангенциркулей, сотни правок и редизайнов, десятки тестовых отпечатков, я изготовил замену кольцевой батареи.
Вам понадобится следующее:
Схема зарядки TP4056 — я взял ее на Amazon. Это варианты USB-C, которые имеют как аккумулятор, так и выходной разъем.
Литий-полимерная батарея. Я купил некоторые на eBay. Размеры 50 x 34 x 11 мм очень хорошо подходят и плотно прилегают по длине. Если вы готовы подождать, то на AliExpress они есть намного дешевле и в самых разных вариантах.
Большая скрепка. Это должно быть у вашей жены. Убедитесь, что он не покрыт покрытием.

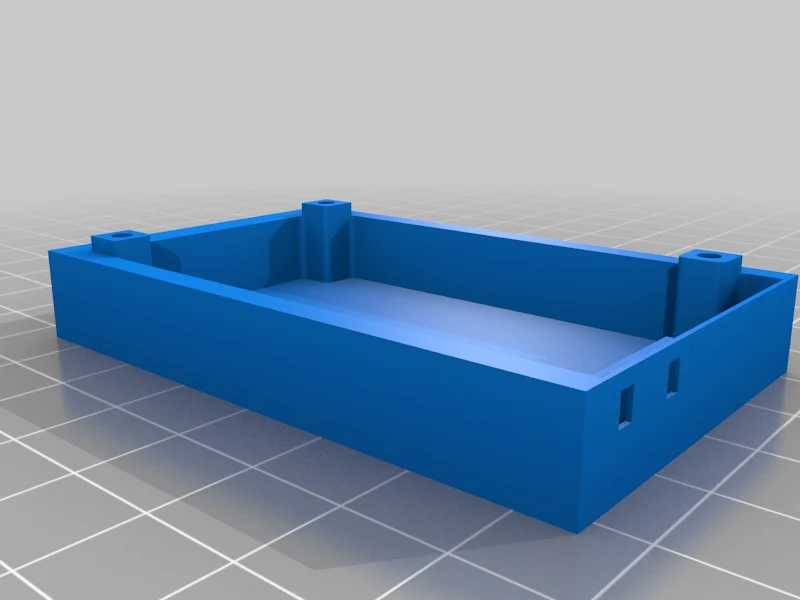

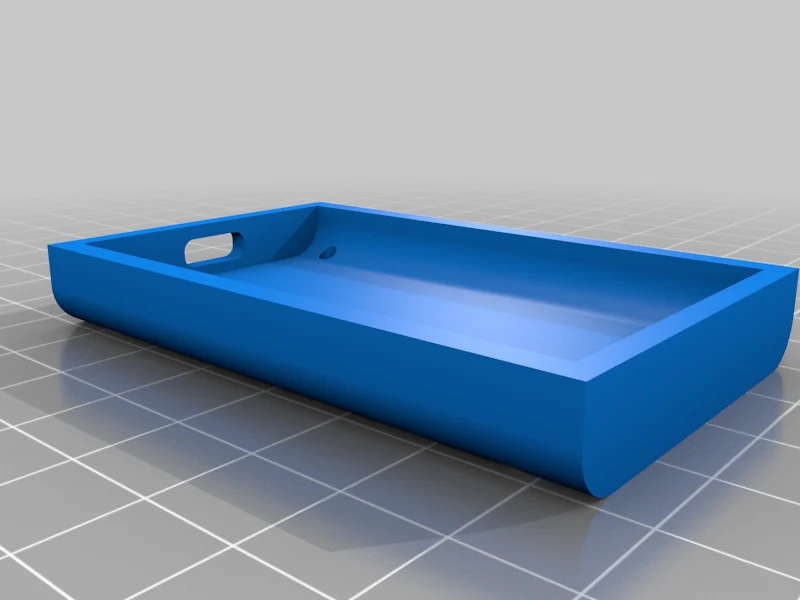

Нижняя и верхняя крышка. Есть два варианта крышки. «Обычный» плотно прилегает к видеодверному звонку V2, имеет хорошее фрикционное прилегание, но не подходит к «прикрепленным кулачкам». Тот, который имеет маркировку «7 мм», имеет больший изгиб вверху и плотно прилегает к кулачкам с помощью трения. Я не проверял это на дверном звонке, и, возможно, он подойдет лучше, но может потребоваться «зажим», чтобы удерживать его на месте.
Паяльник и припой
Соединительный провод
Плоскогубцы с острыми носами
Печать
Я распечатал все в PLA+. Обычный PLA должен работать, как и PETG. Печать каждой половины занимает около часа.

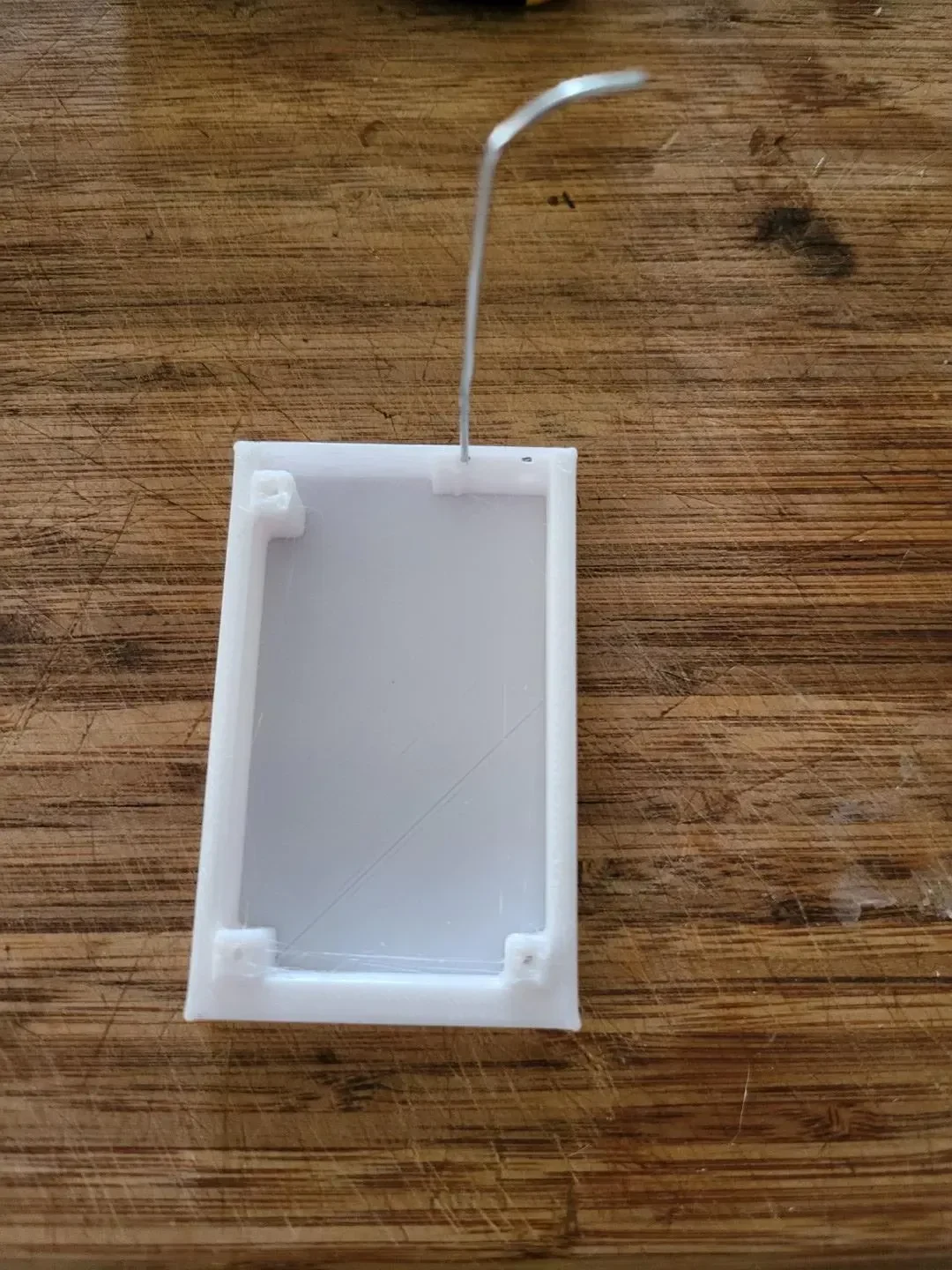

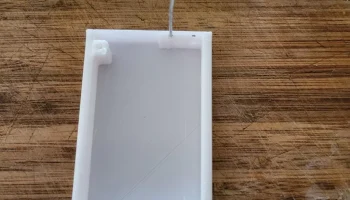

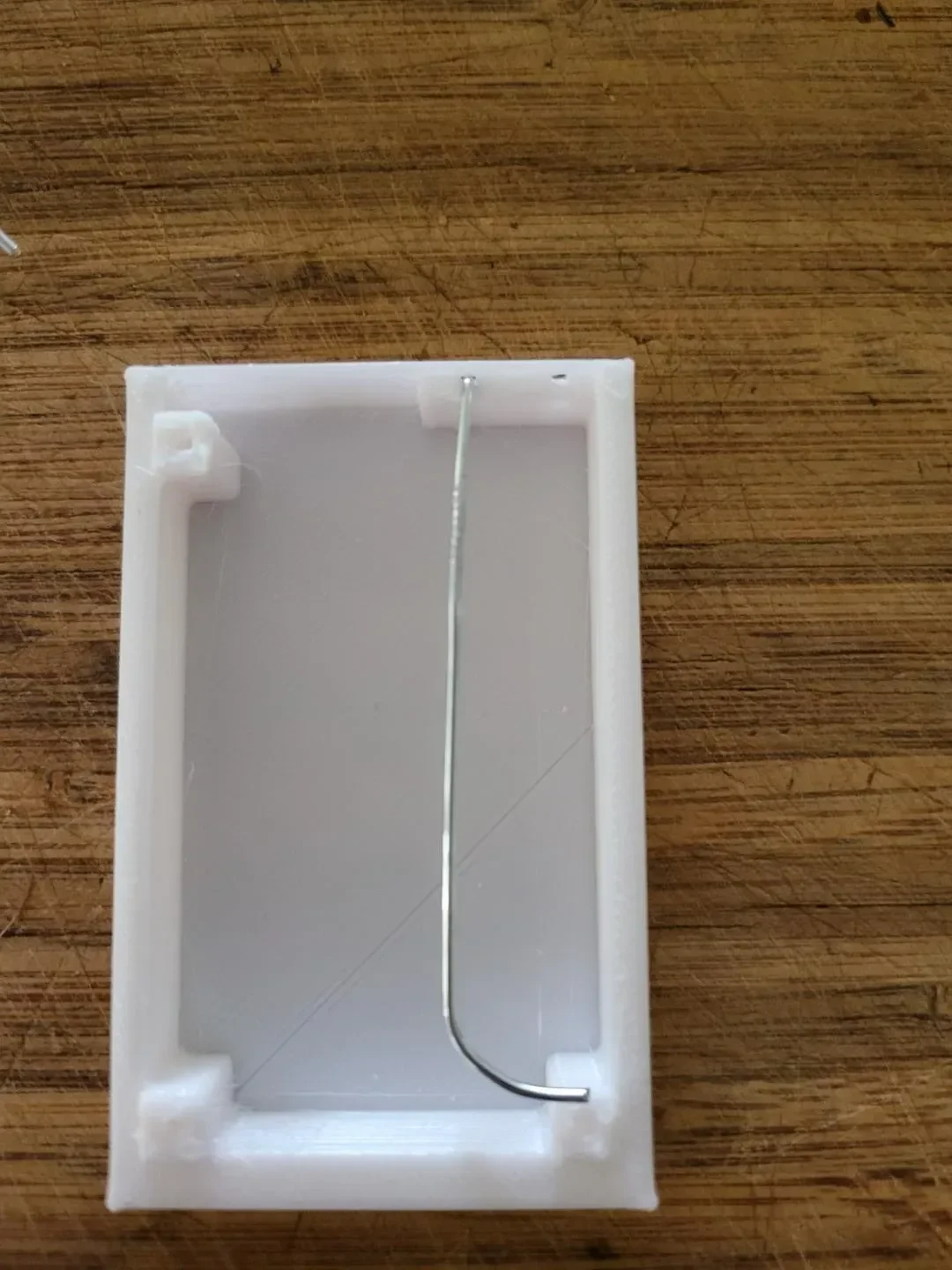

Выпрямите часть скрепки и вставьте ее в небольшое отверстие в передней части нижней части аккумулятора. Возможно, вам придется использовать плоскогубцы, чтобы довести это до конца. По дизайну он плотно прилегает. Используйте яркий окружающий свет, чтобы проверить, сработало ли это.
Согните проволоку прямо вниз к нижней части отпечатка.

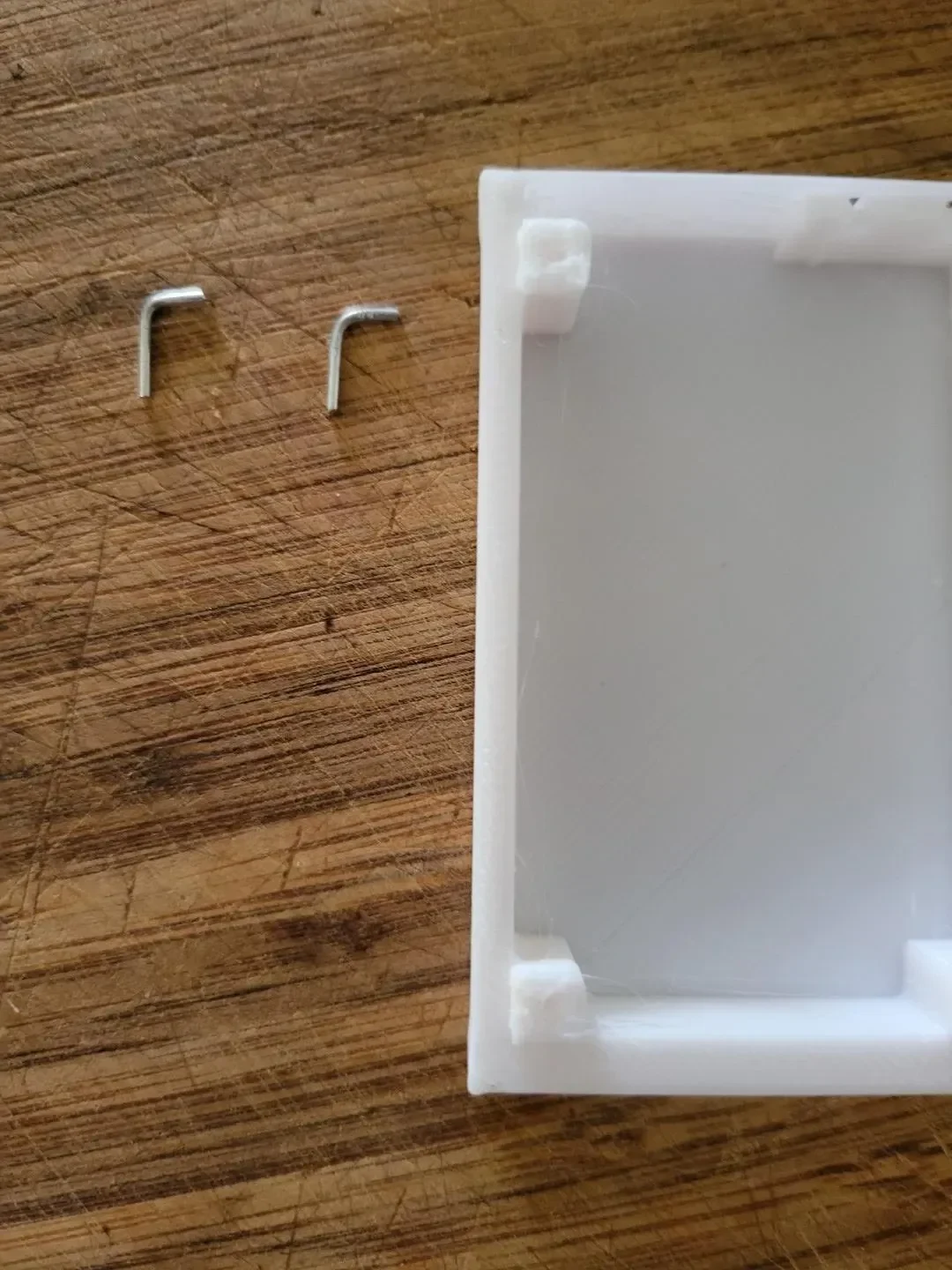

Разрежьте провод. Я ��рижал кромку плоскогубцев к изгибу и отрезал. Это каждый раз давало мне кусок одного и того же размера.

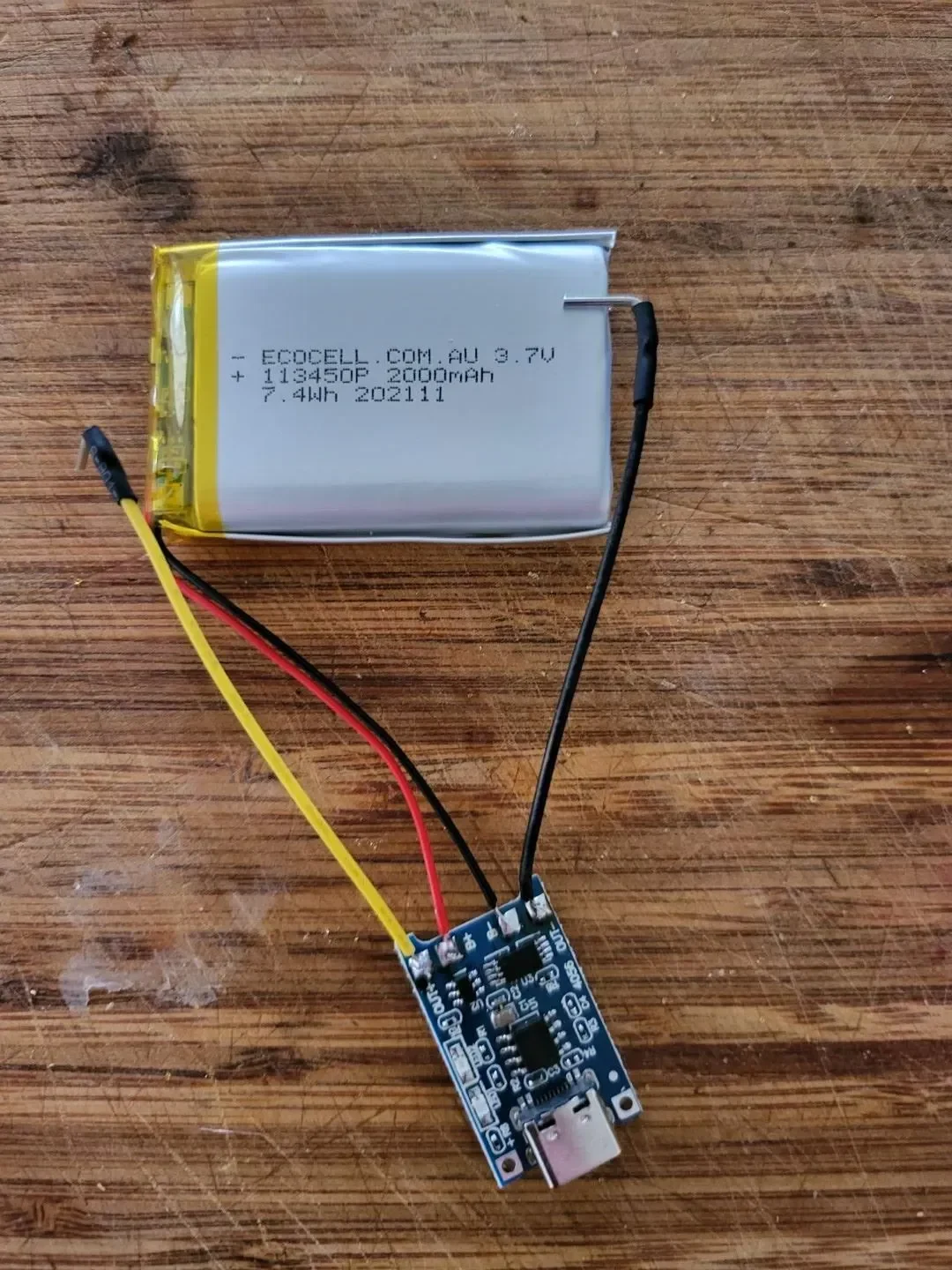

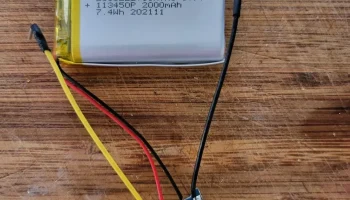

Припаяйте провода и наденьте на концы термоусадочную трубку, чтобы предотвратить замыкание. Длина провода около 12-15 см. LiPo-аккумуляторы не любят короткого замыкания.

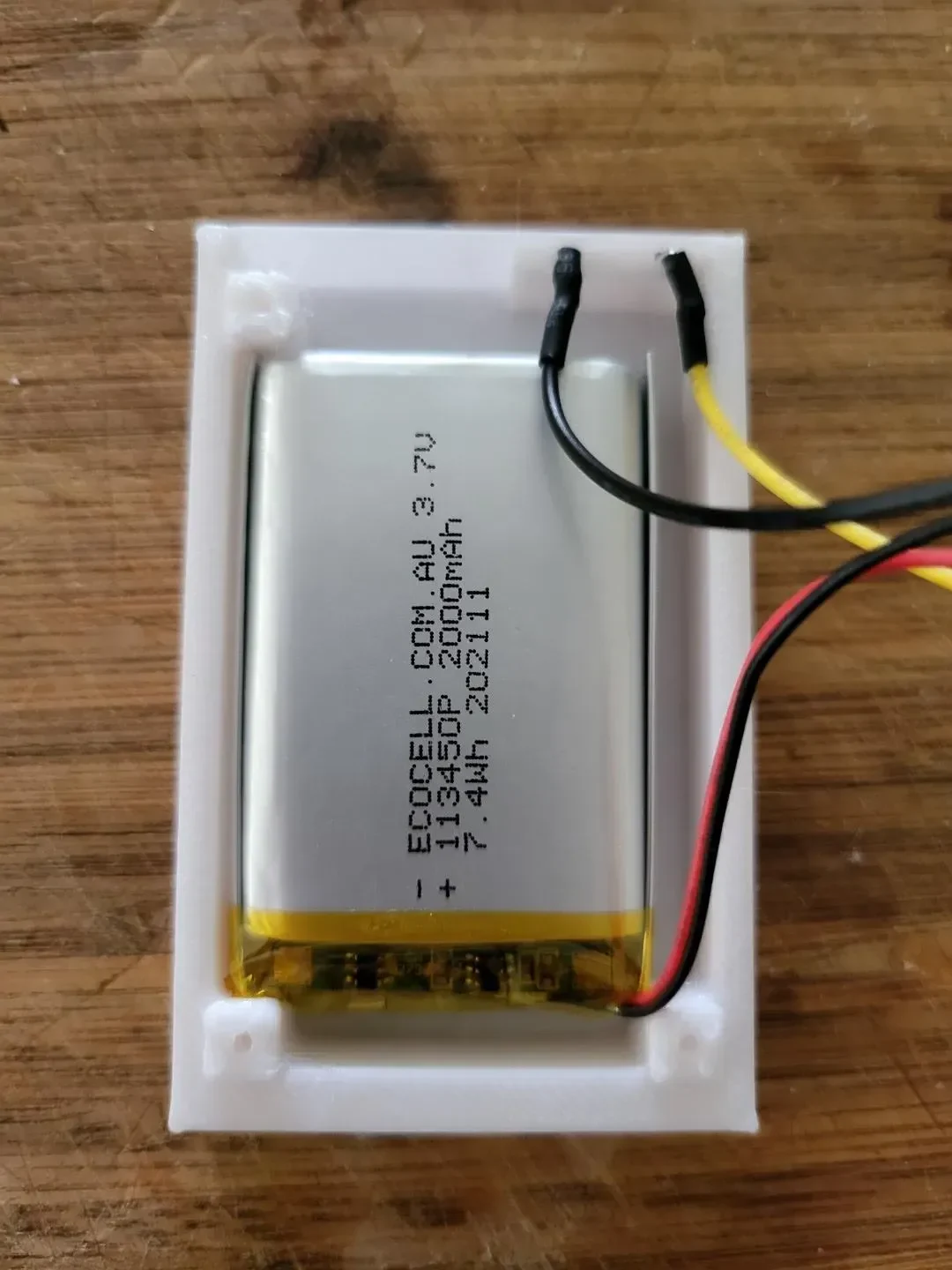

Заправьте его в основу. Положительная клемма находится справа, а отрицательная — слева, если смотреть вниз.

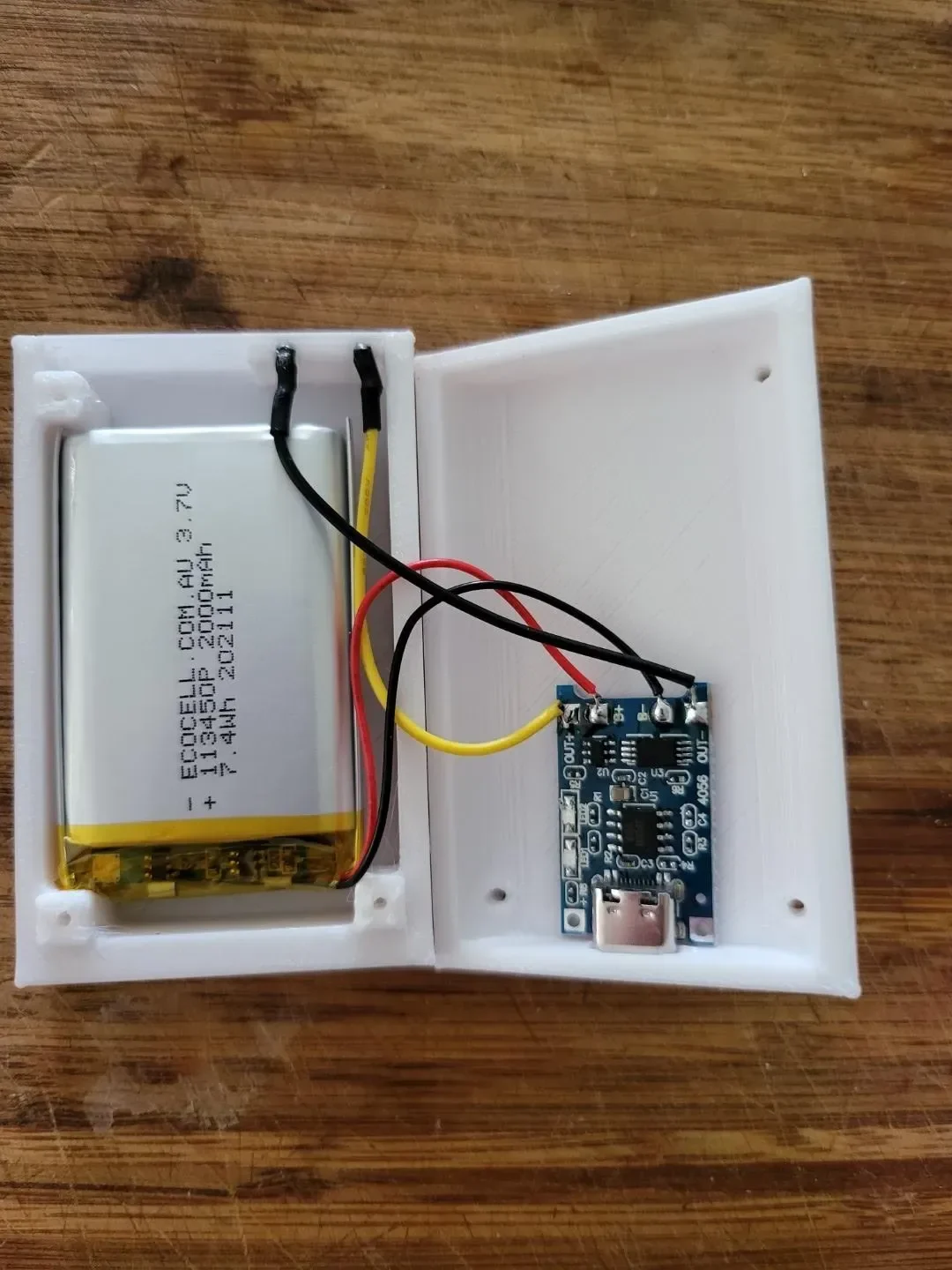

Поместите схему зарядки в крышку. Вы можете использовать любой метод, который хотите удержать его на месте. Я пробовал и горячий клей, и клей Gorilla. Горячий клей работает быстро, но может быть грязно. Клей Gorilla затвердевает около 2 часов и требует зажима.
При необходимости отшлифуйте некоторые резьбовые штифты и за��ройте крышку. Честно говоря, я просто угадал размеры отверстий для винтов. У меня не было ничего конкретно подходящего. Как только мне удалось заставить батарею работать повторно, я использовал еще клей Gorilla и склеил их, зажимая верхнюю часть, пока клей не затвердел.

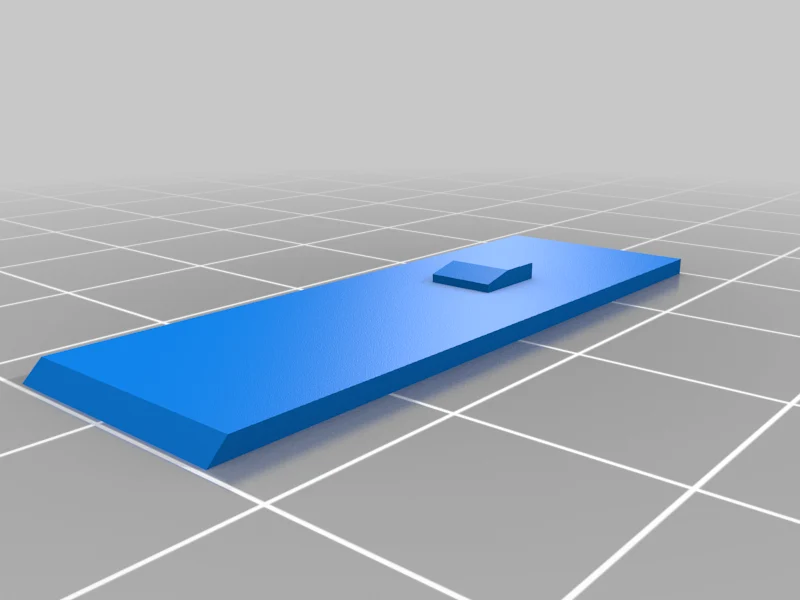

Я приложил зажим, который вы можете распечатать и приклеить спереди, если обнаружите, что он не держится правильно. Вам нужно будет согнуть зажим вверх непосредственно перед выступом и еще раз примерно на 12 мм после первого изгиба.
Заключительные мысли
Это не самые дешевые варианты. Батареи стоили около 11 долларов каждая, а зарядные устройства — около 3,5 долларов каждая. Подключив провод, припой и все остальное, округлите его примерно до
