Разъем для аккумулятора fimi x8 se/двойное автомобильное...

Если вы создадите это, я не дам никаких гарантий, если вы выйдете из строя аккумулятор/дрон или что-нибудь еще. Я не несу никакой ответственности за любой возникший в результате сбой/ущерб/упущенную выгоду/и т.д. Вы можете строить и использовать только на свой страх и риск.

2019.07.24. Теперь я много раз заряжал свои две батареи с помощью этого зарядного устройства на своем мотоцикле без проблем. Что мне не нравится в этом «умном» зарядном устройстве, так это 2 вещи:

при заряде аккумулятора около 80% он не начинает его заряжать (чтобы увеличить срок службы аккумулятора)
когда аккумулятор мотоцикла падает под напряжением, он защищает его и не заряжает аккумуляторы Fimi.

Я измерил энергопотребление (от входного напряжения 12 В), когда на батарее горят 3 светодиода. И это 14В1,59А=22,26Вт, максимальное оригинальное зарядное устройство 13,05В3А=39,12Вт. Таким образом аккумулятор регулирует зарядный ток.

30.05.2019.Пока полностью зарядил один аккумулятор и зарядил 2 штуки примерно по 10 минут.

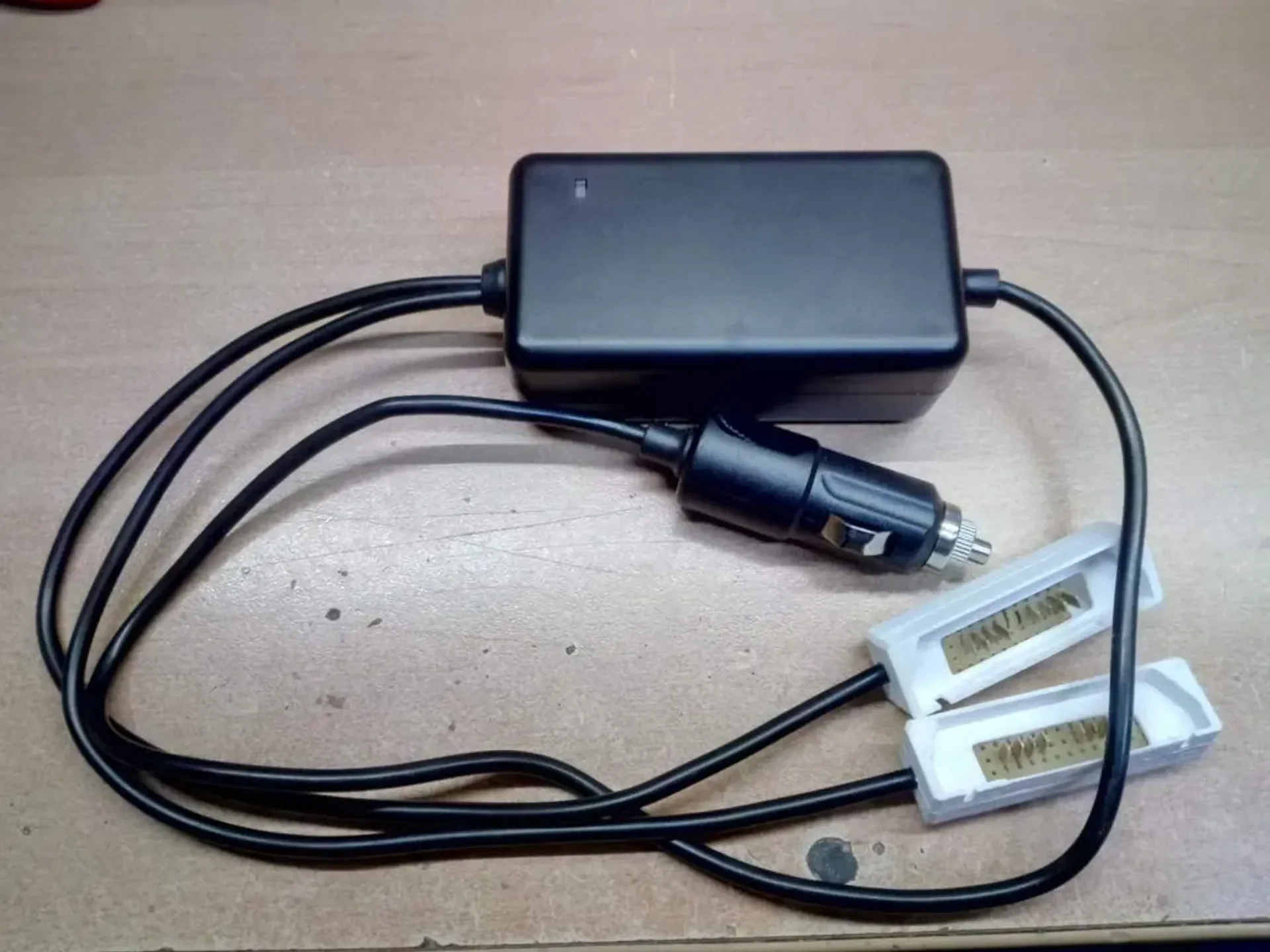

Итак, двойного автомобильного зарядного устройства для fimi x8 se не существует. Я сделал один.

Закажите зарядное устройство DJI Mavic на AliExpress. (Напряжение зарядного устройства составляет 13,2 В, оригинальное напряжение fimi — 13,05, так что это будет работать.)

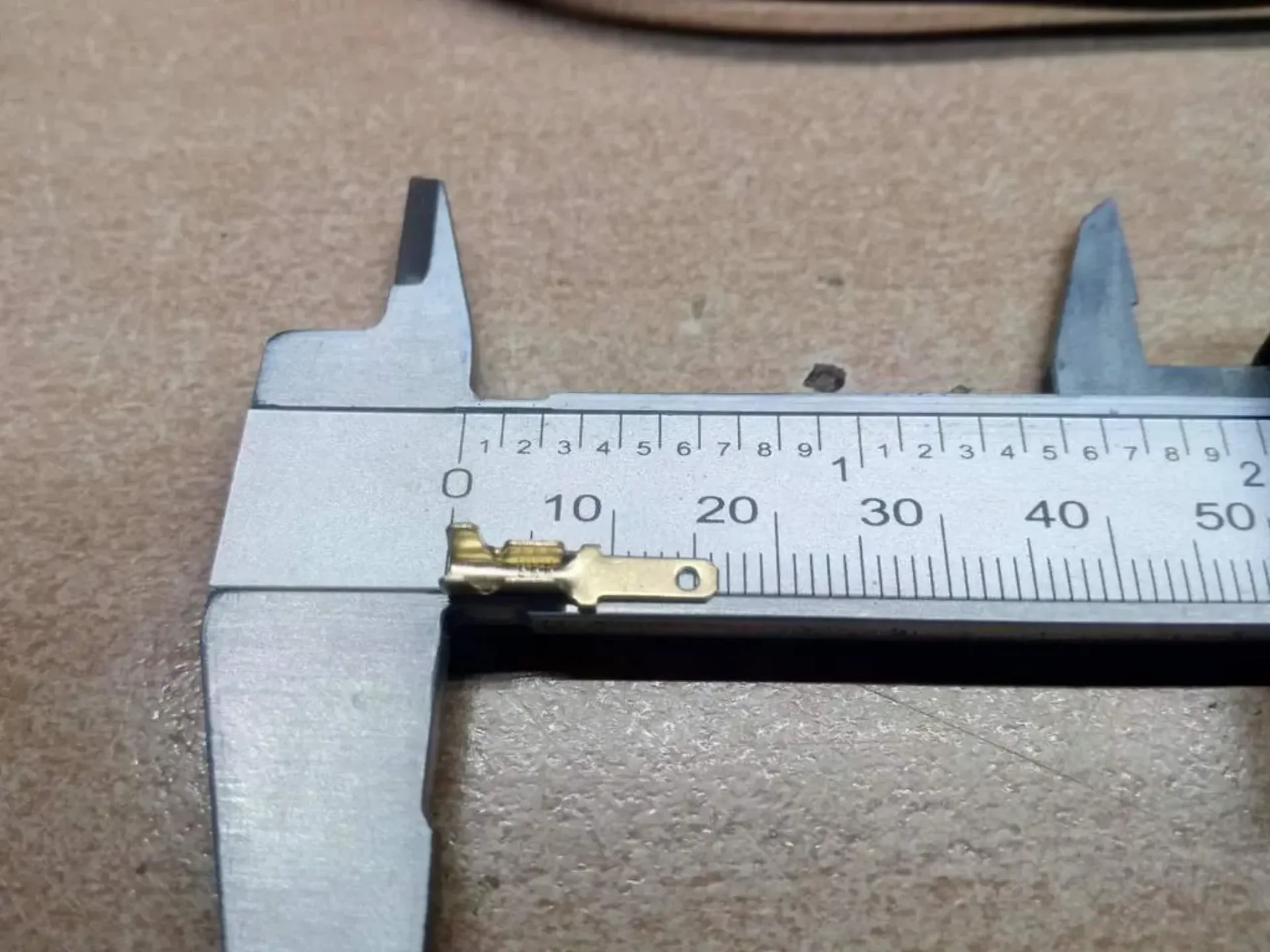

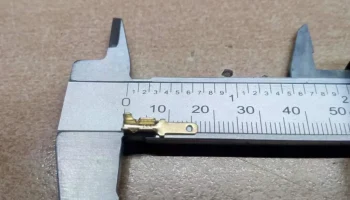

купите булавки 2х8 шт. (см. фото)
купите одну небольшую универсальную печатную плату
отрежьте разъемы Mavic, красный будет +, черный — заземление, белый не нужен.
обрежьте универсальную плату до нужного размера (10 контактов для разъемов и 3-3 контакта сбоку), посмотрите фотографии
сделай��е «проводные линии» на плате паяльником (- — + + NC NC + + — -), проверьте распиновку на оригинальном фими-адаптере

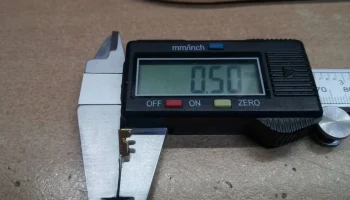

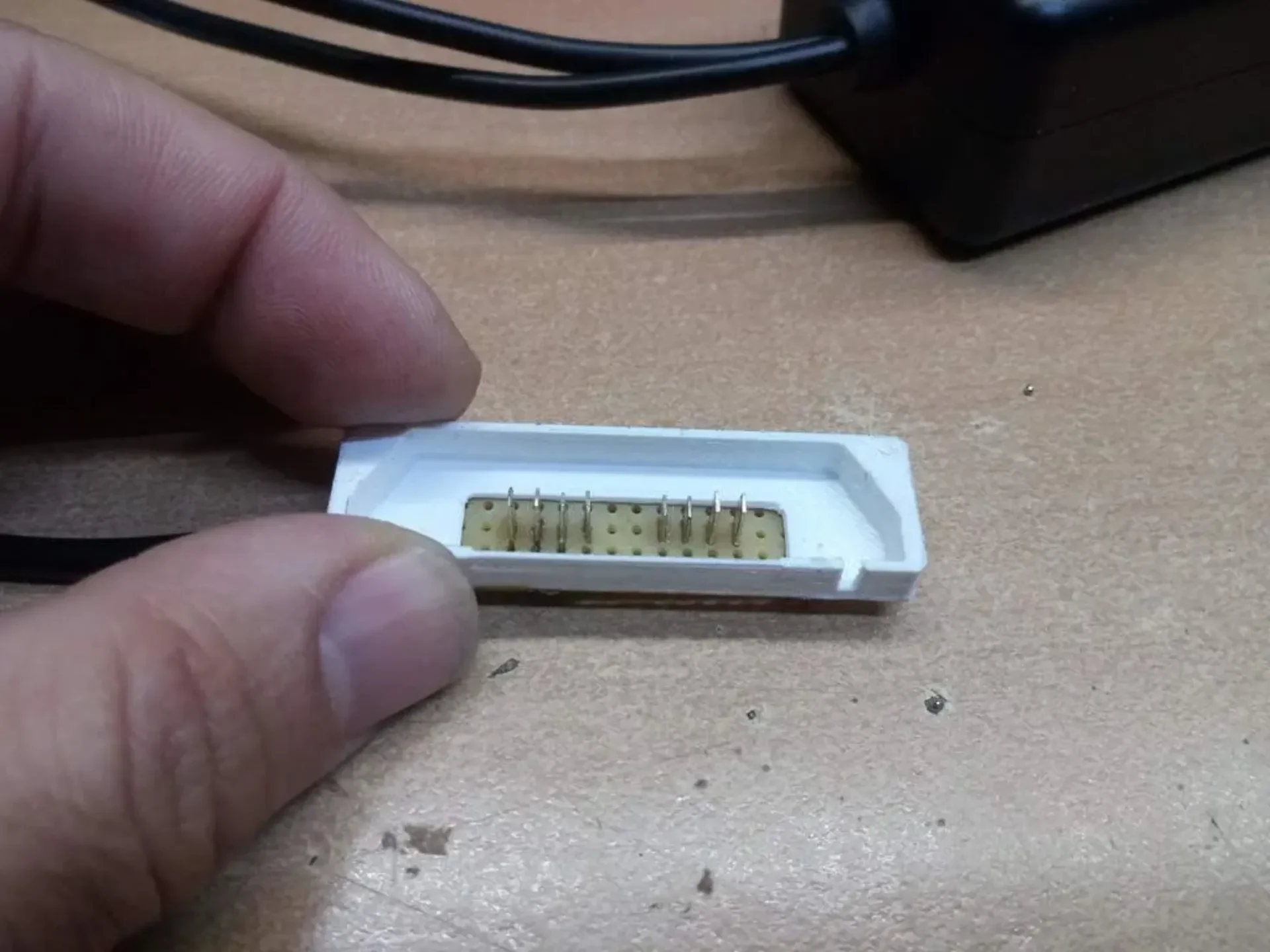

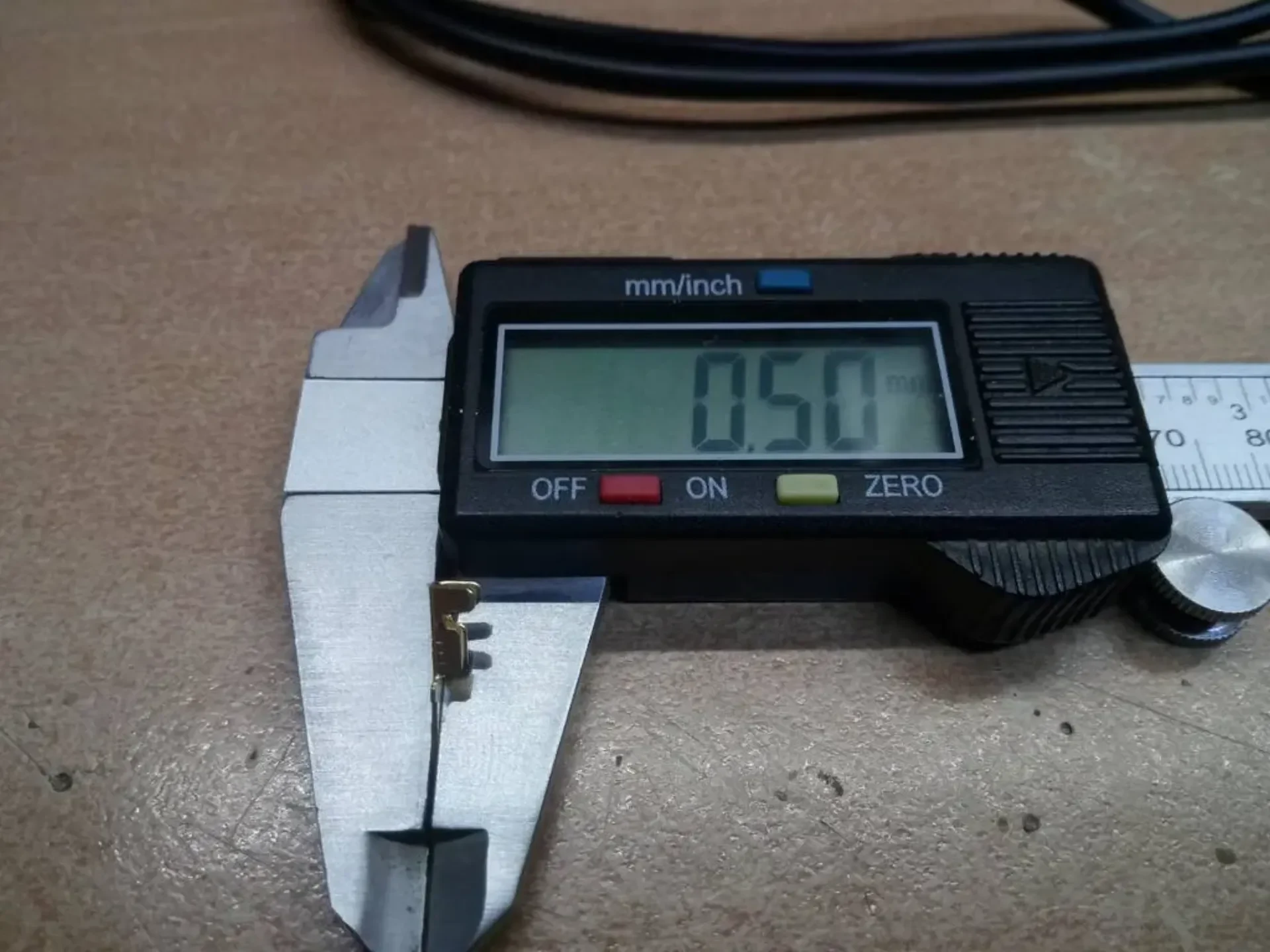

отрежьте заднюю часть контактов (сначала сделайте их плоскими), припаяйте их к печатной плате (необходимо сделать их параллельно друг другу. Если после пайки они почти в порядке, вы можете отрегулировать их плоскогубцами.)

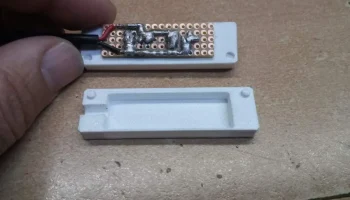

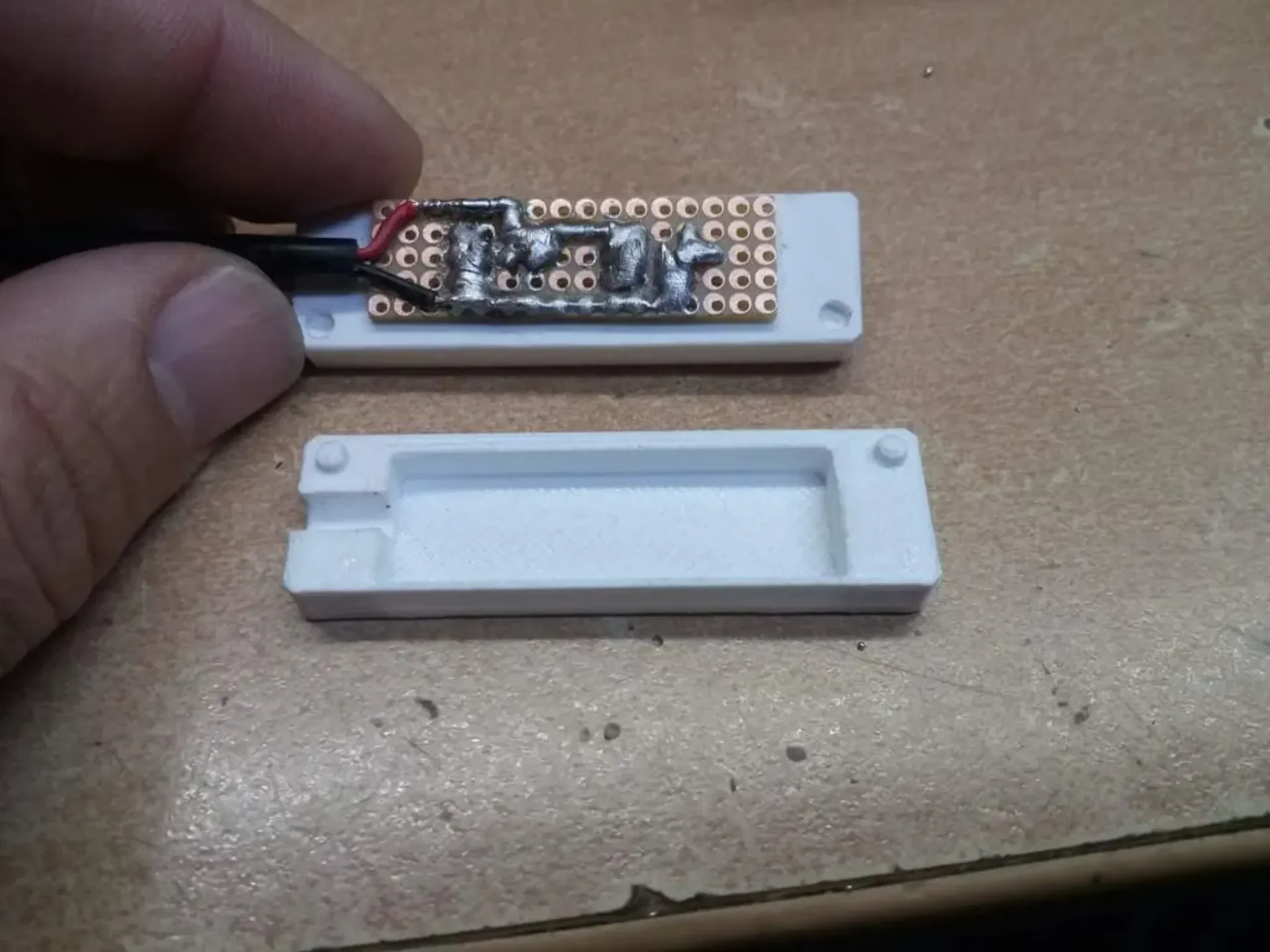

подключите провода ± к печатной плате

Подключите адаптер к автомобилю, проверьте полярность выходного напряжения!!!!!!

Если полярность соблюдена, попробуйте зарядить аккумулятор, если заряжается, то можно ставить корпус.

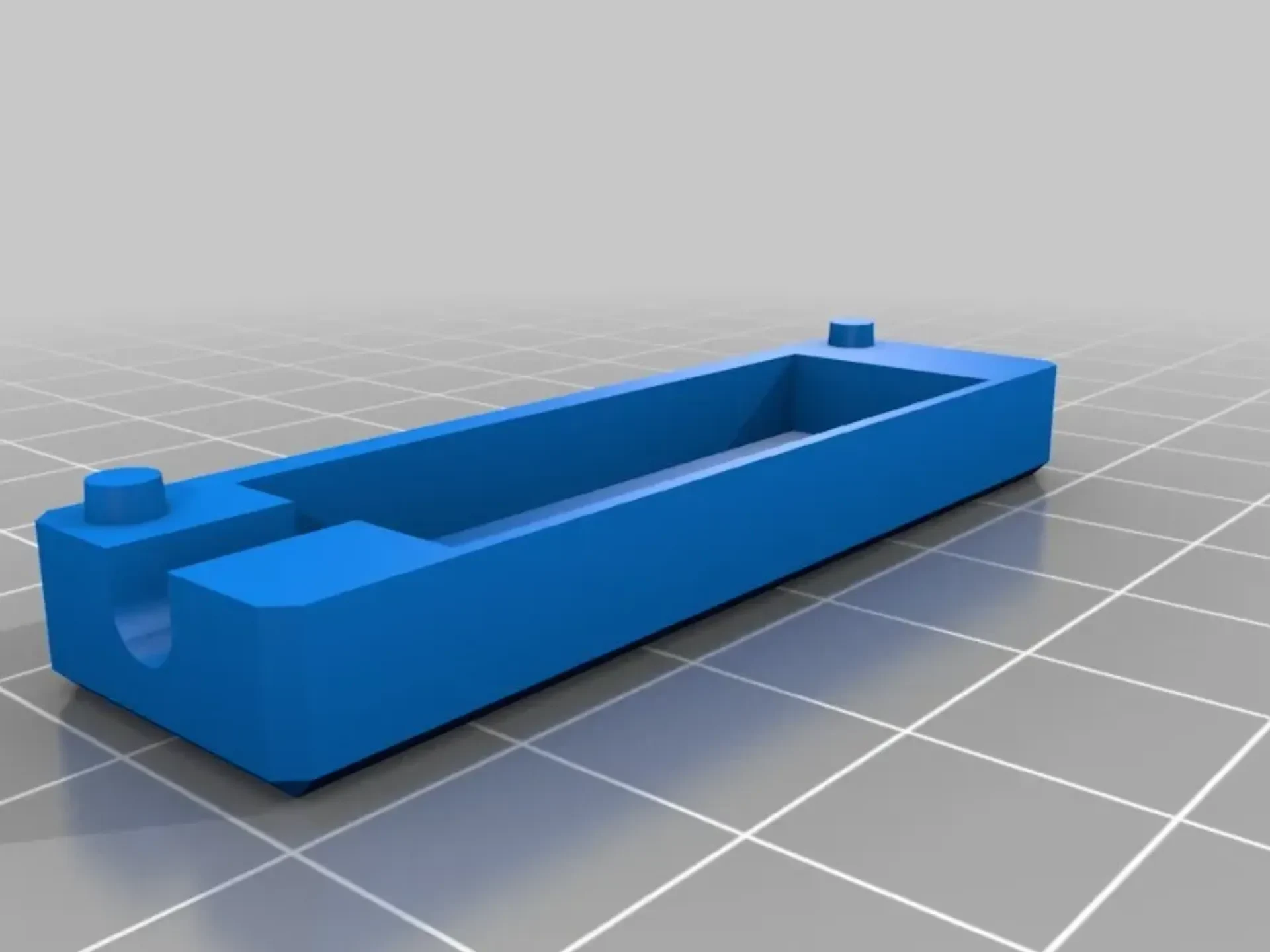

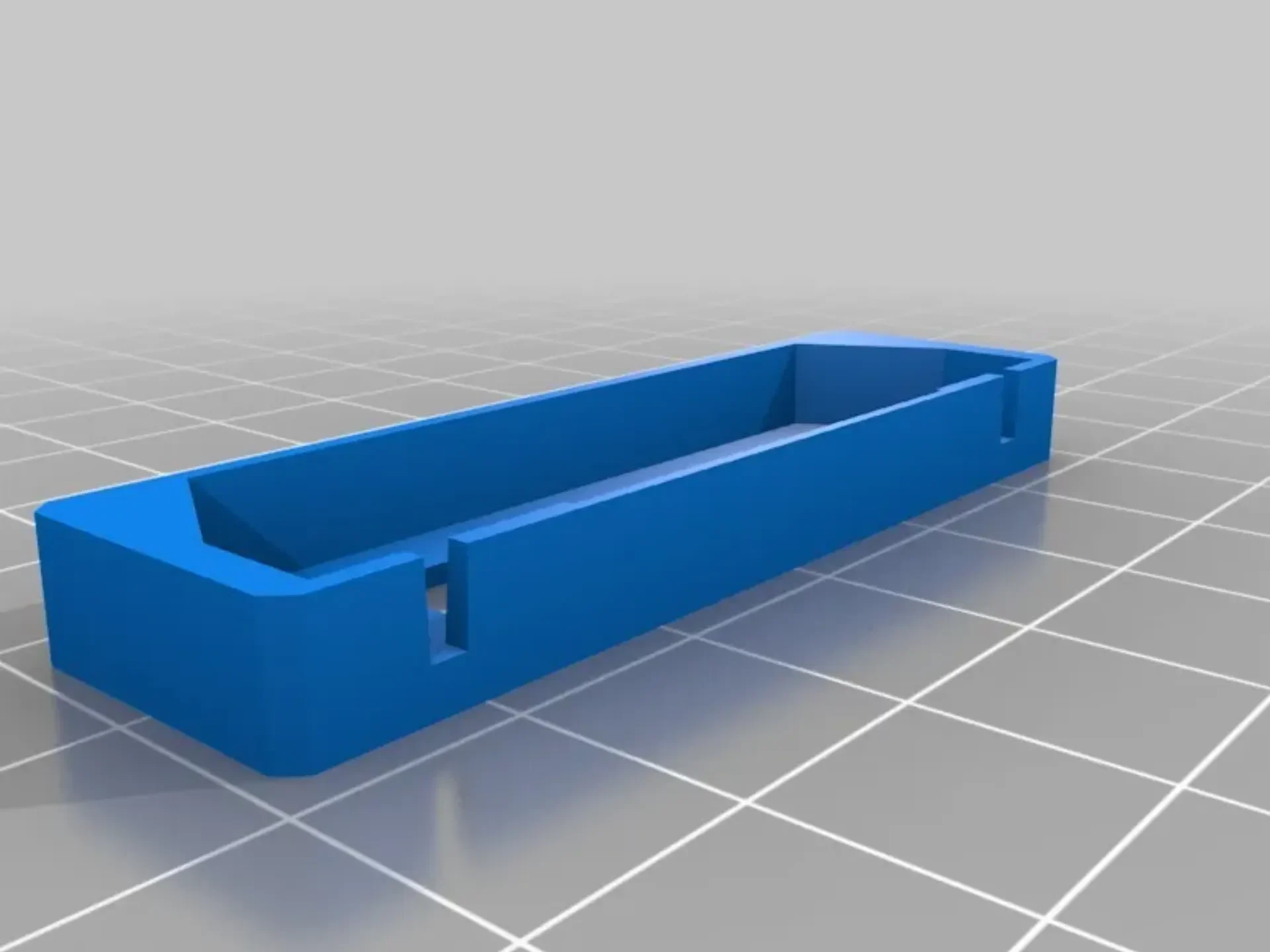

распечатайте корпус, очистите отверстие (можно просверлить сверлом 3 мм или 3,5 мм, чтобы подошла другая часть)
прикрепите верхнюю часть к аккумулятору
подключить зарядное устройство к аккумулятору
склеиваем корпус нужно работать быстро!
склейте 2 детали (следите, чтобы не приклеить корпус к аккумулятору, тогда у вас проблемы)
затем я нанес немного горячего клея на верхнюю часть печатной платы, чтобы заполнить пространство в нижней части дома, пока он горячий, прикрепляю детали и держу их плотно, пока они сохнут.

Вот и все, ваше зарядное устройство готово.

Настройки печати

Принтер:

переделка пр��са i3 1.5

Плоты:

Нет

Поддерживает:

Нет

Разрешение:

0,1

Заполнение:

30

Нить:

дьяволдизайн петг

белый

Примечания:

Распечатать можно из любого материала, который можно склеить. Я печатал из PETG. Приклеивать петг можно специальным клеем для пластика Ceys, в нем 2 тюбика.
