Модификация APC Back-UPS ES 400VA для более толстой батареи

Это позволяет модифицировать APC Back-UPS ES 400VA для использования немного более толстого (и более емкого) аккумулятора. Оригинальный аккумулятор APCRBC106 (12В 6Ач, размер: 151x51x94 мм), а используемый аккумулятор немного толще: 151x65x94 мм (есть аккумуляторы емкостью 7,5 Ач (APC RBC2) и 9 Ач (APC RBC17)). Я использовал батарею Panasonic LC-R127R2PG, потому что она осталась после замены от более крупного ИБП (там их использовалась пара, пока один из них не умер).

Настройки печати

Принтер:

РепРэп Мендель

Плоты:

Не имеет значения

Поддерживает:

Нет

Разрешение:

0,3

Заполнение:

100

Нить:

3dplast.biz CoPET

черный

Примечания:

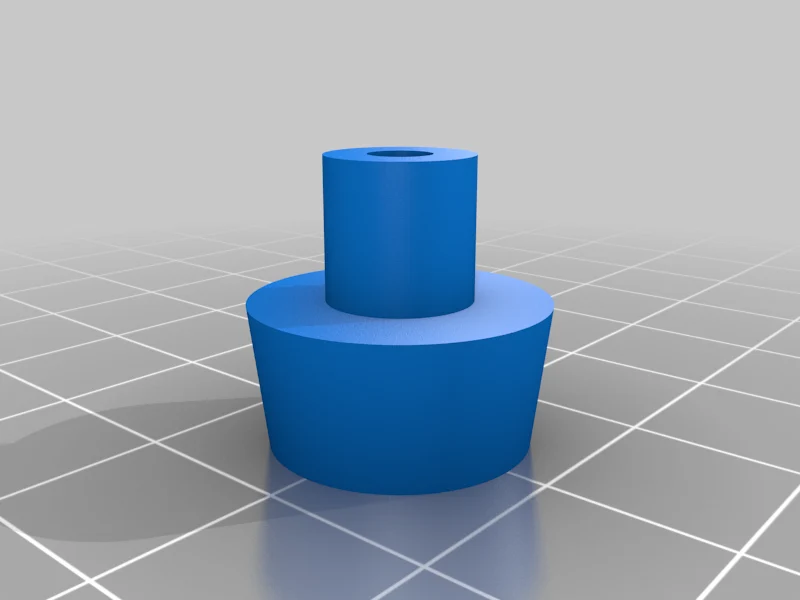

4 ножки (ups-leg.stl) лучше печатать с использованием нити FLEX.

Пост-печать =============

Шаг 1

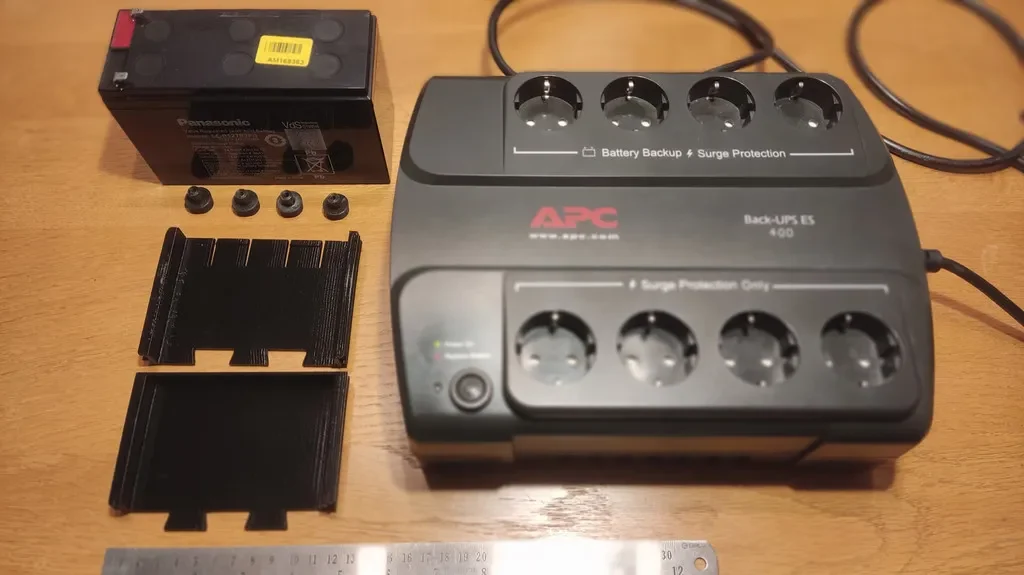

Распечатайте верх-низ и верх-верх, используя любой материал, который вам нравится. Я использовал CoPET, но его можно печатать и�� ABS или PLA. Распечатайте 4 части опорных ножек из гибкого пластика (я использовал FLEX). На рисунке ниже показаны все детали и ИБП, которые необходимо модифицировать.

Шаг 2

Снимите старую крышку батарейного отсека

Шаг 3

Установите батарею

Шаг 4

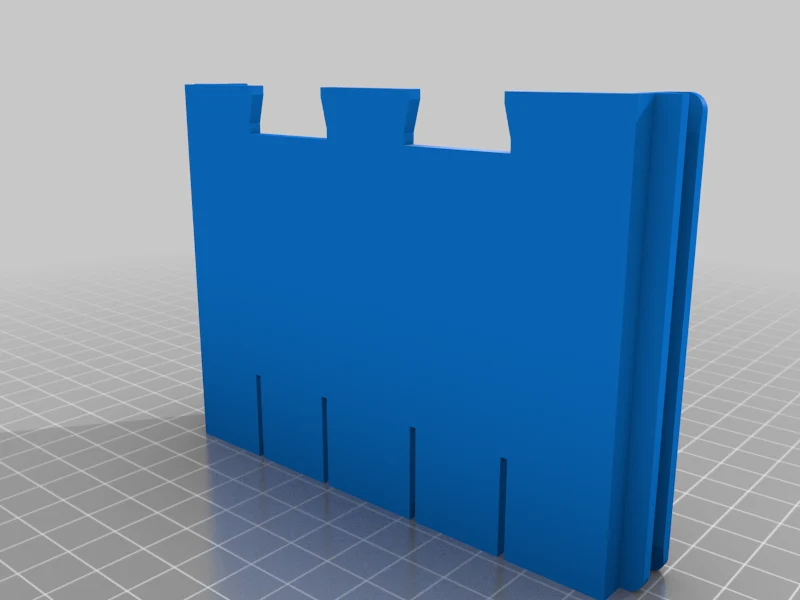

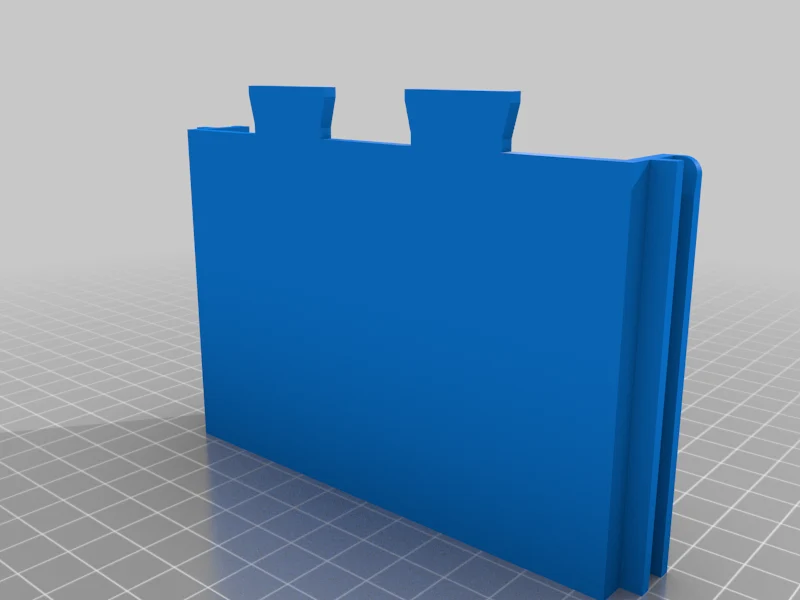

Вставьте ��ерхнюю часть в ИБП, затем нижнюю часть, как показано на рисунках ниже.

Шаг 5

Вставьте ножки в ИБП
