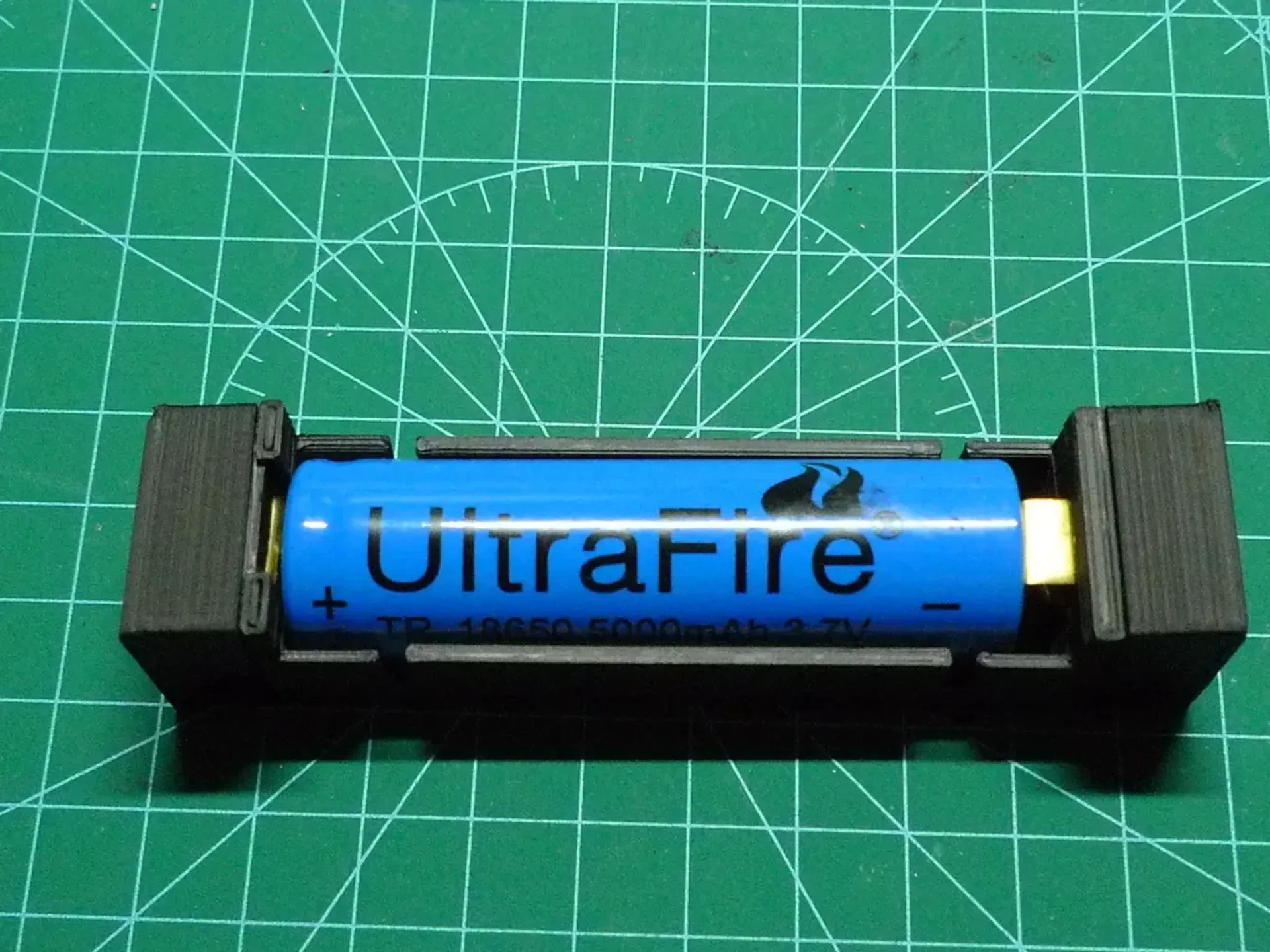

18650 Держатель батареи с защитой от обратного напряжения

Еще один держатель для аккумулятора 18650. Я думаю, что смогу найти один достаточно хороший, те, что от Enif, очень популярны, но я беспокоюсь о пластике как о пружине, если он станет горячим. Я использую только многожильный провод, поэтому намотать его в качестве разъема было бы затруднительно, если бы я не залудил его, я думаю. Но главная причина

Я углубился, так как не смог найти ничего, что обеспечивало бы защиту от обратного напряжения. Я даю свои проекты разным людям, и это будет лишь вопросом времени, когда они вставят батарею задом наперед.

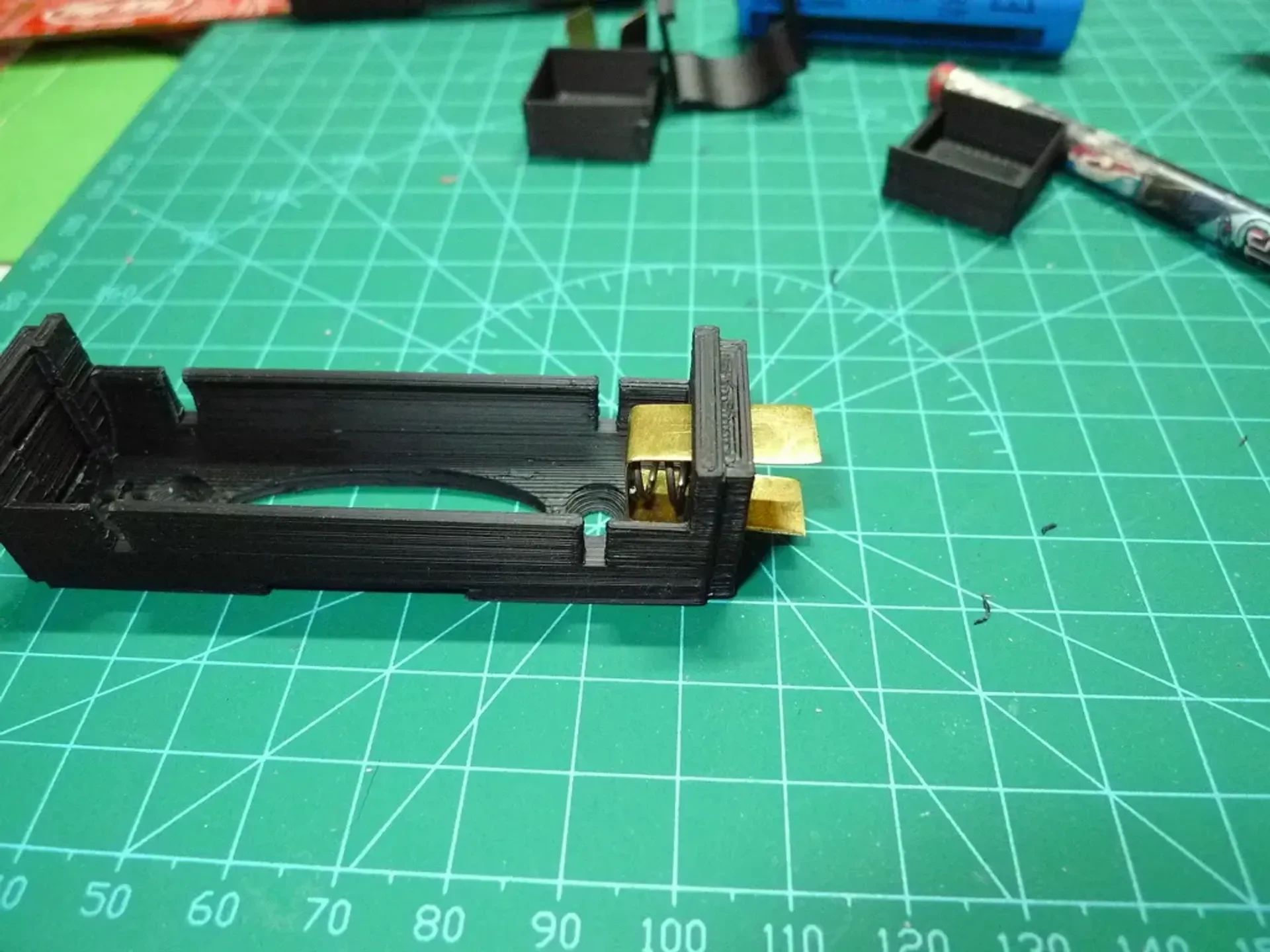

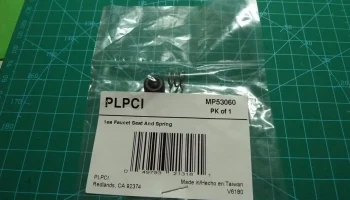

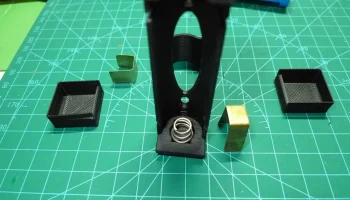

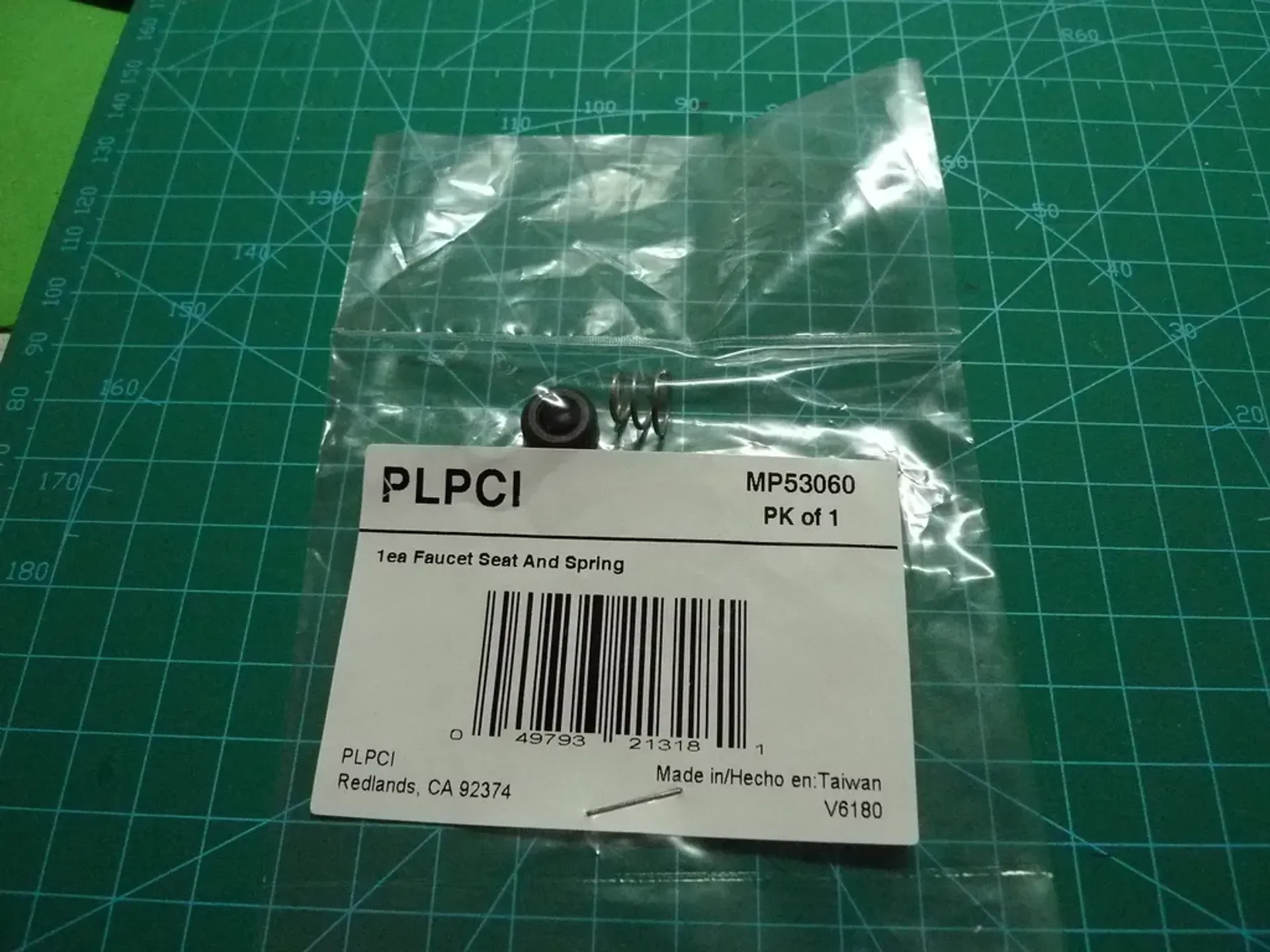

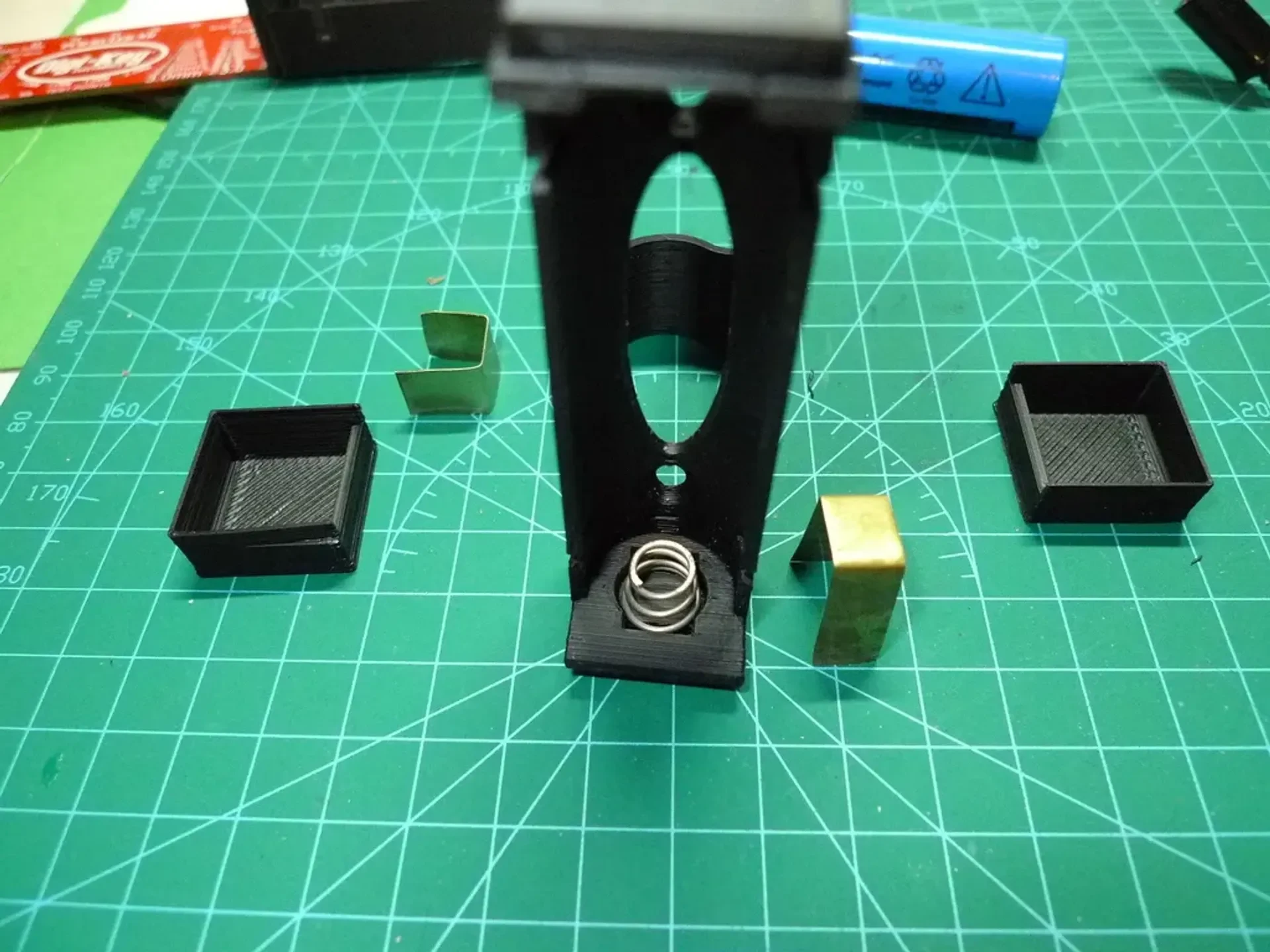

Это обеспечивает защиту популярных сейчас аккумуляторов 18650 с кнопками на положительном конце. В качестве контактной поверхности используется пружина крана и латунь диаметром 0,01 дюйма и диаметром 0,3 мм, обеспечивающая надежный контакт.

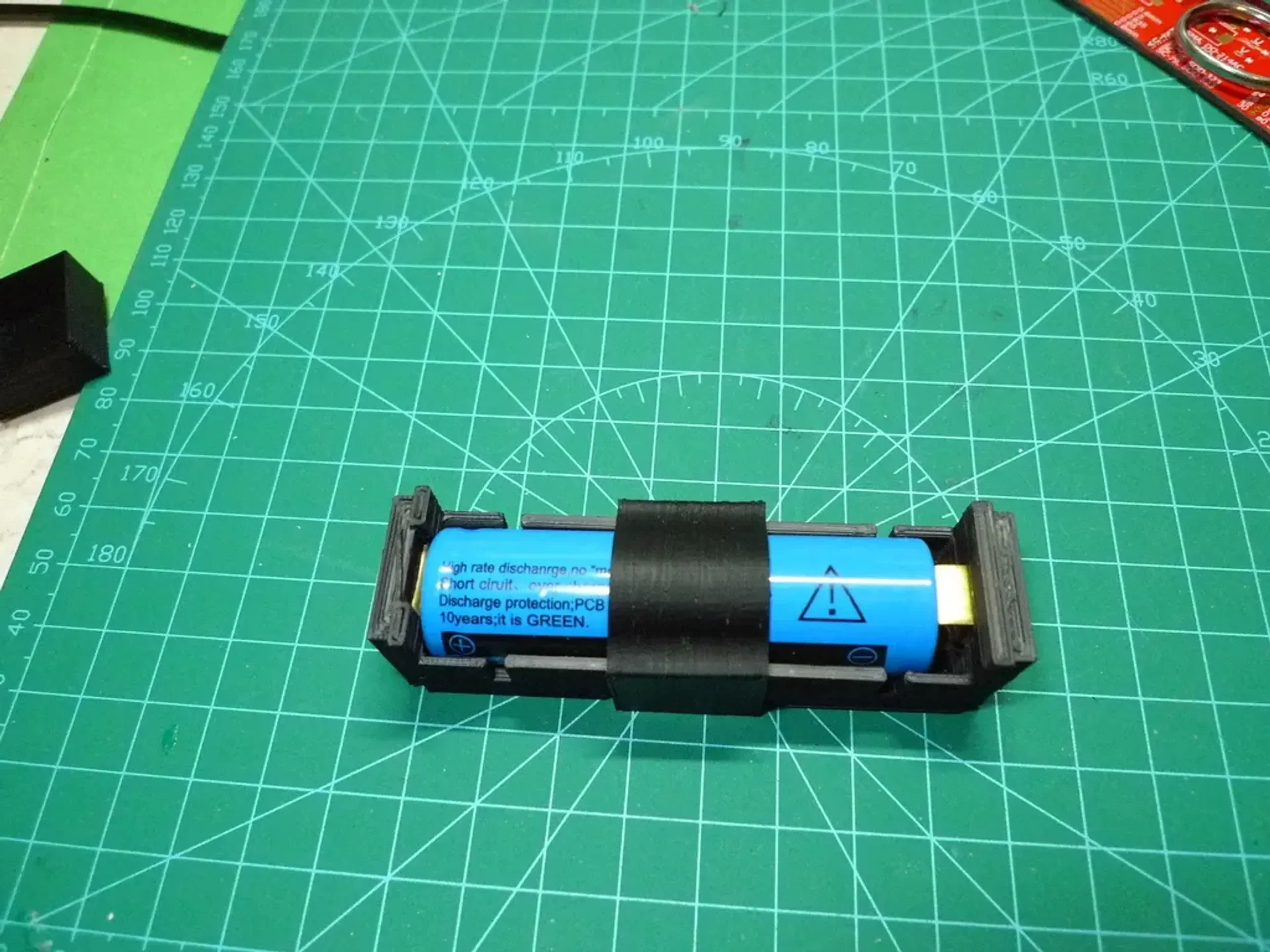

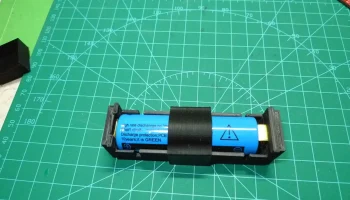

Я использую некоторые из них в средах с сильной вибрацией, поэтому я сделал зажим, который будет надежно удерживать аккумулятор на месте.

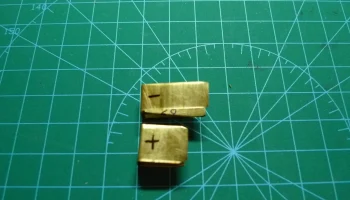

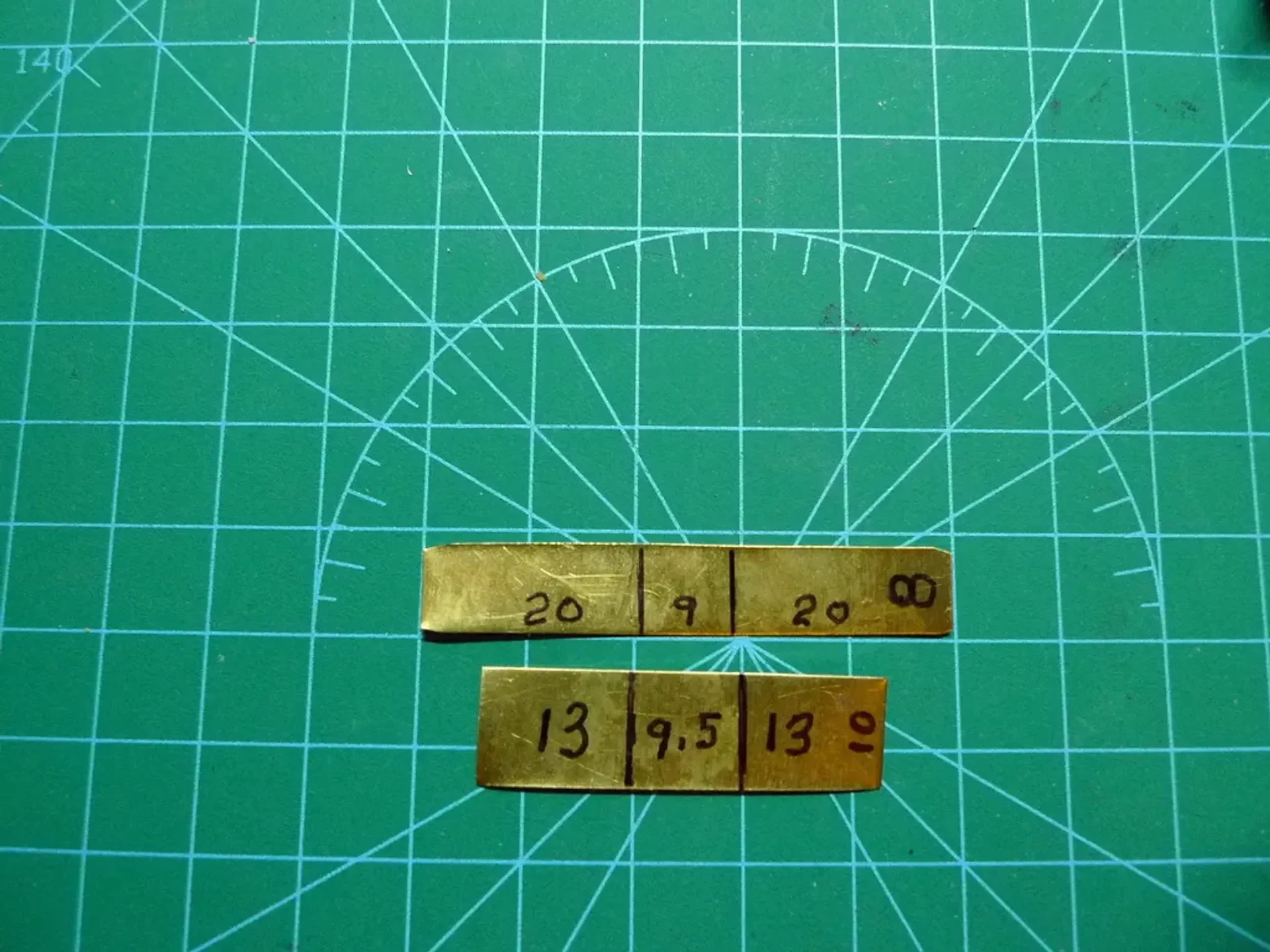

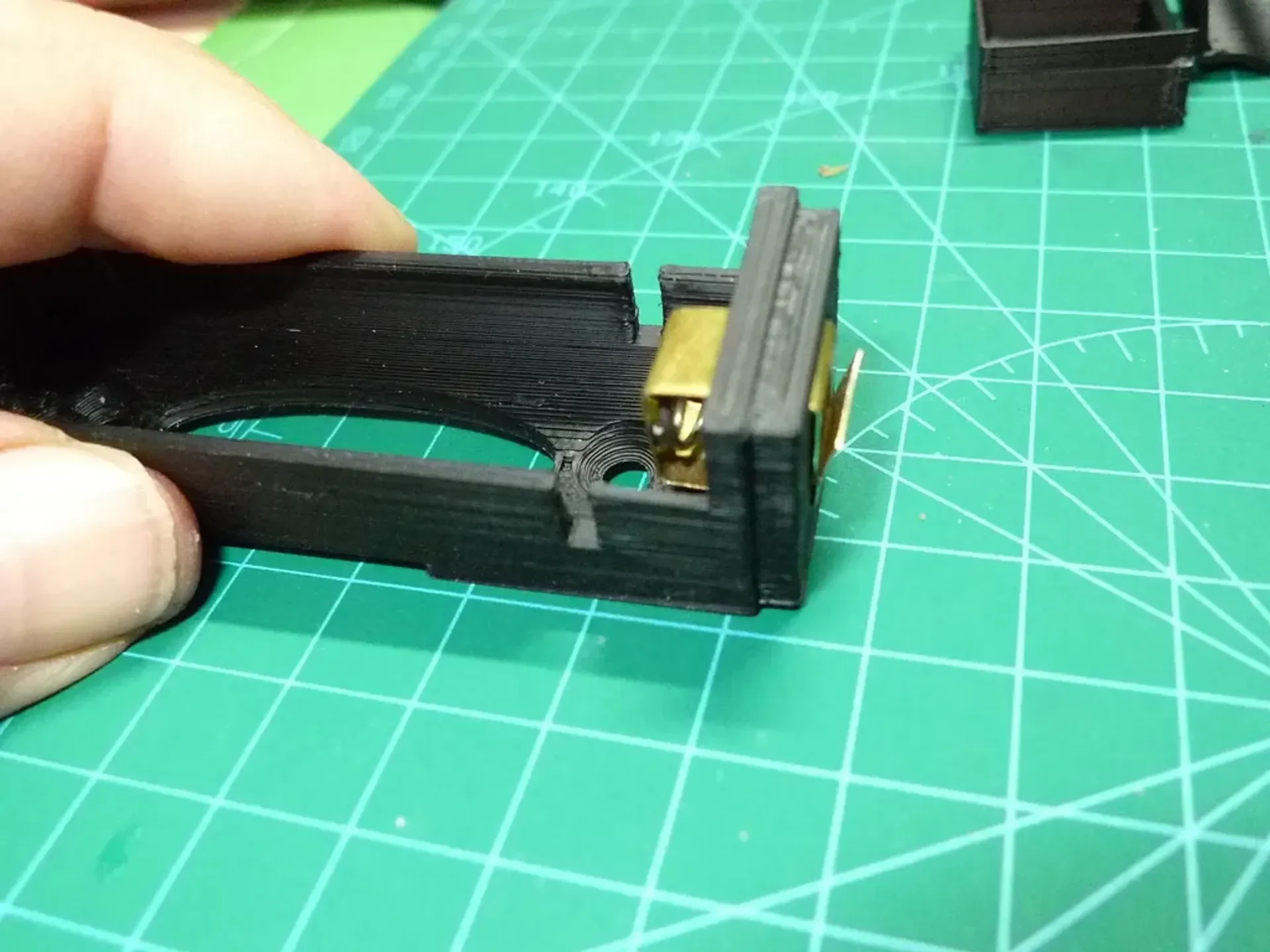

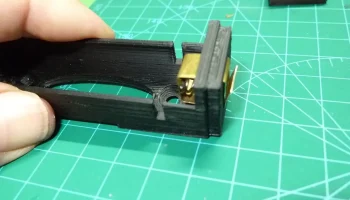

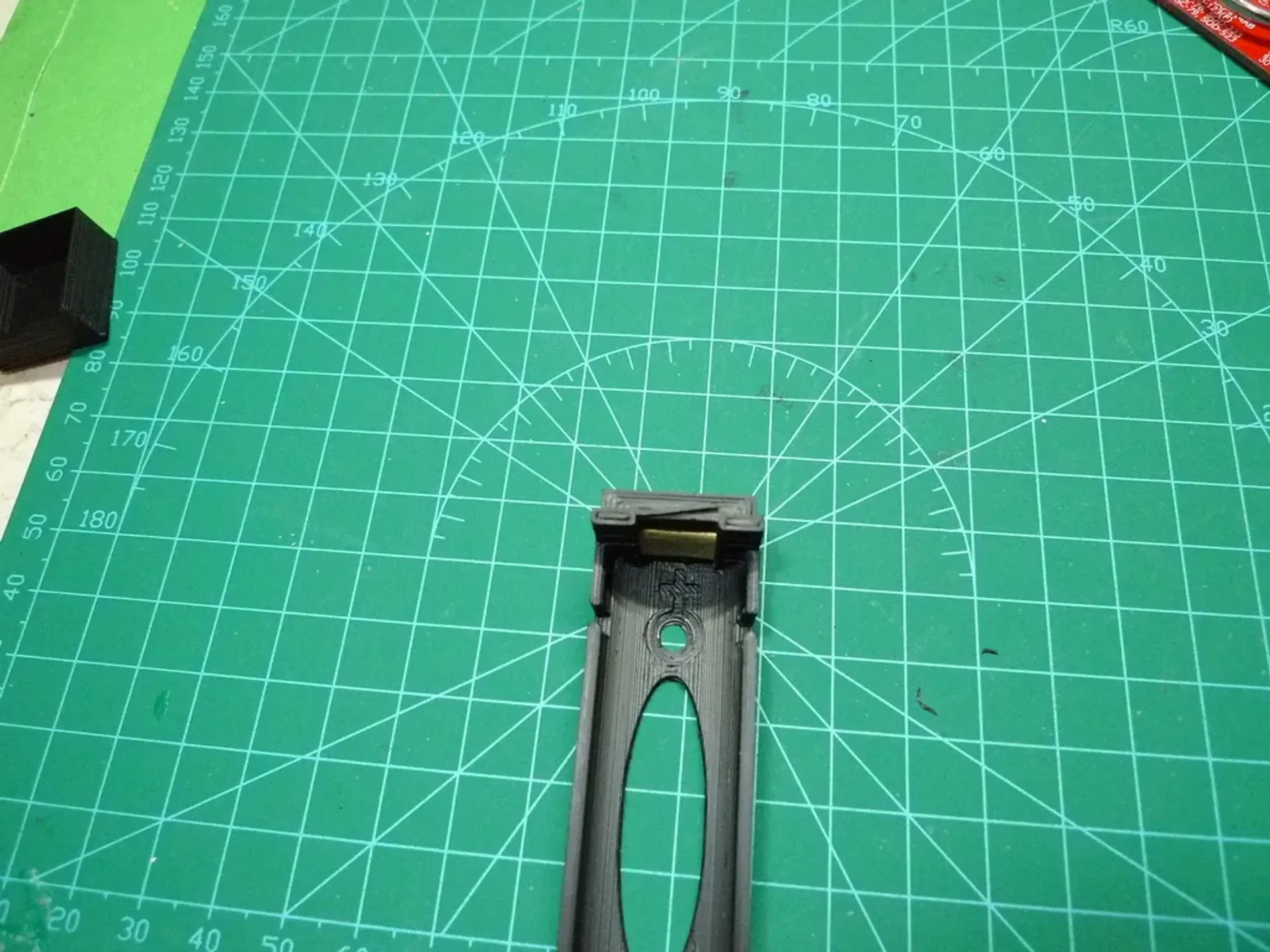

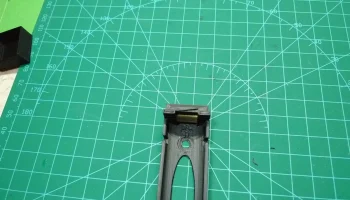

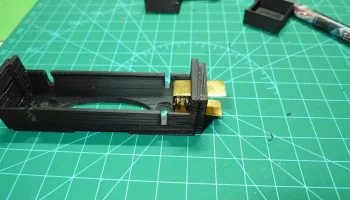

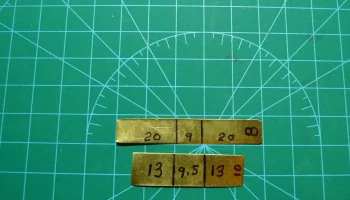

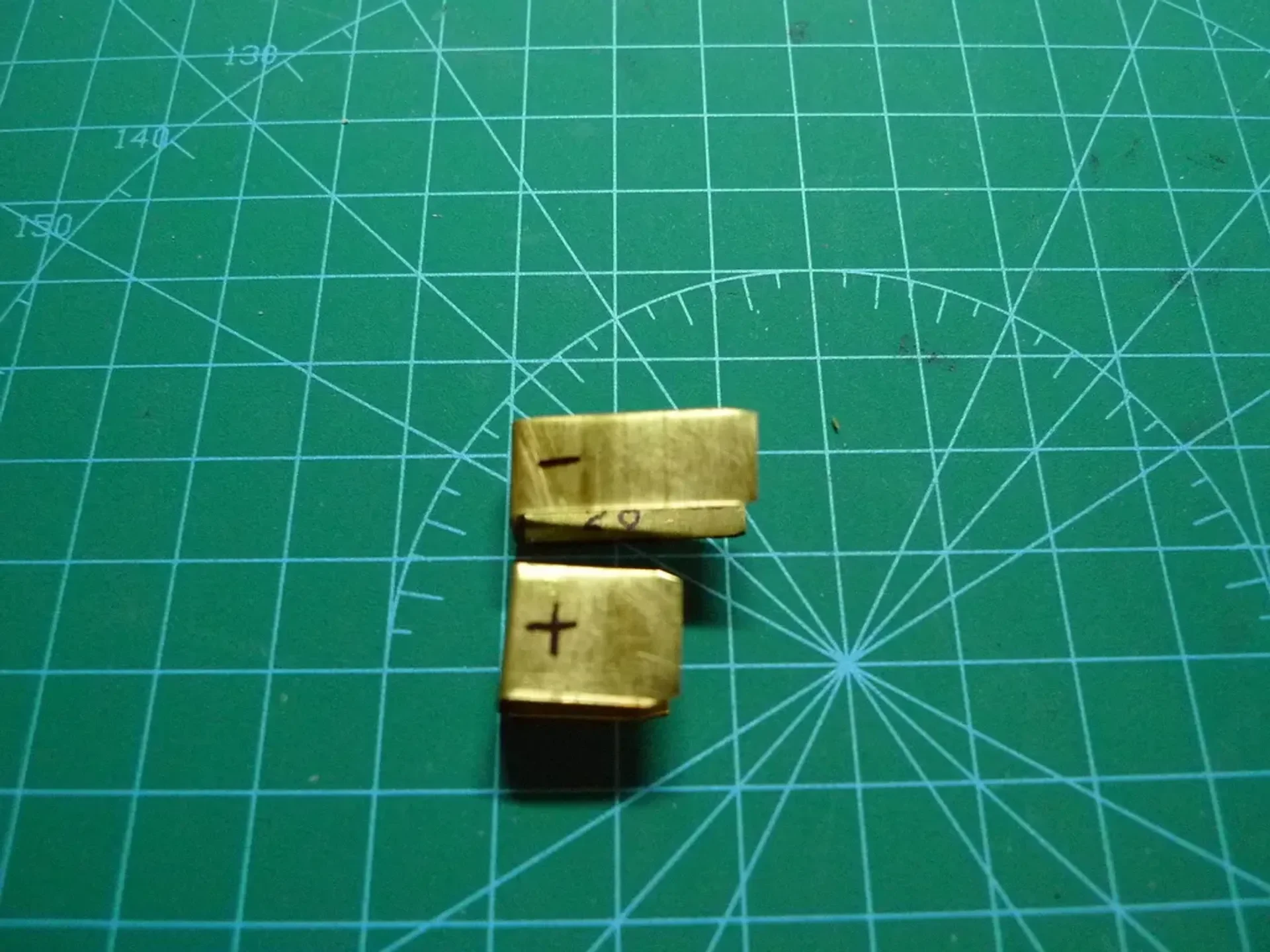

Я использую полоски шириной 8 и 10 мм, обрезаю их по длине и сгибаю, как показано на рисунках. Полоса шириной 10 мм предназначена для положительного неподвижного конца. Делайте резкие повороты и убедитесь, что он сидит ниже подъемной части, обеспечивающей защиту от обратного напряжения. Я всегда вставляю батарею задом наперед и измеряю, чтобы убедиться, что у меня нет напряжения.

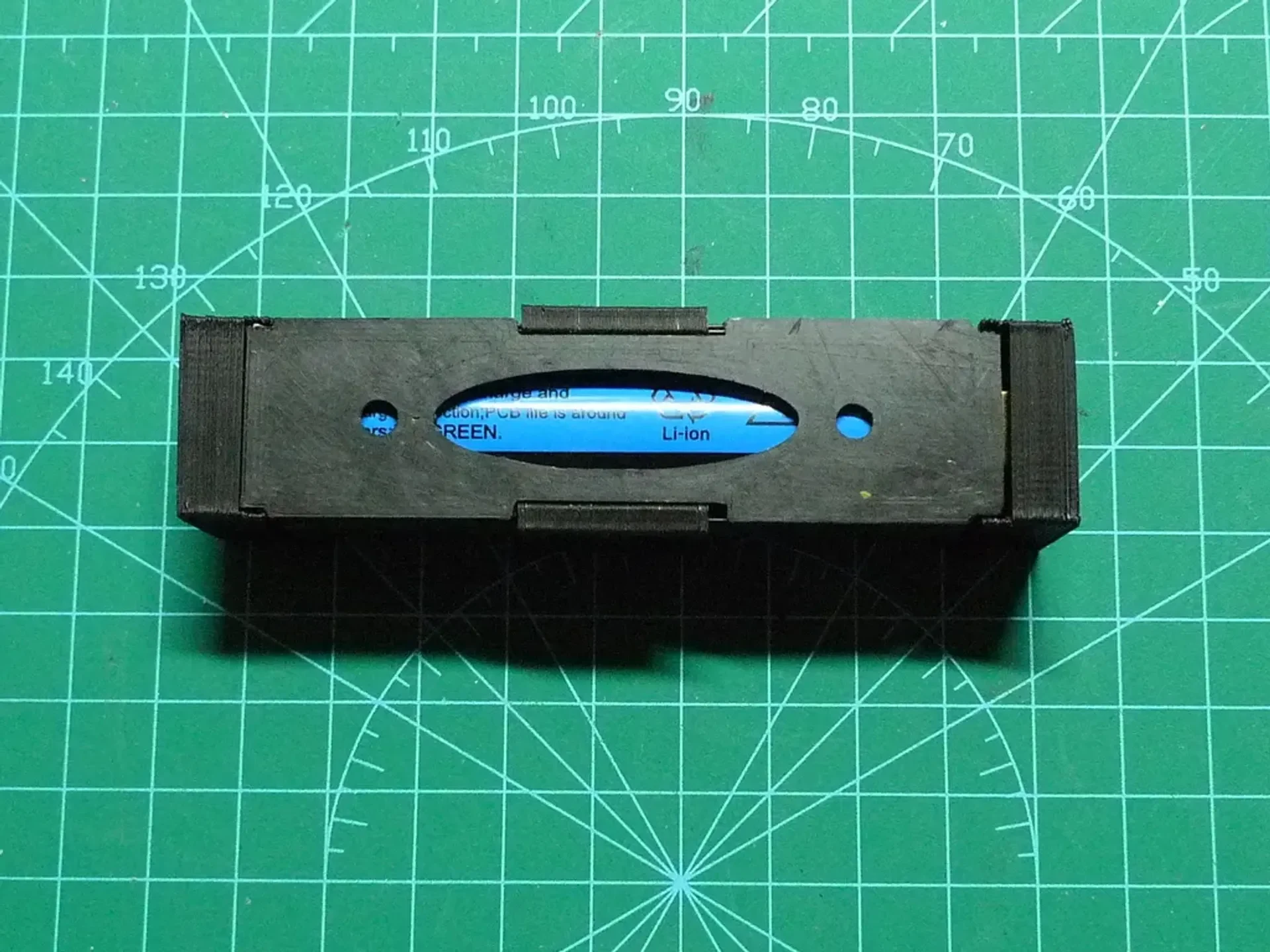

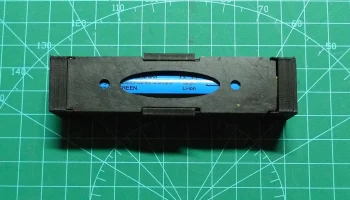

Вы приклеиваете их из стороны в сторону или спиной к спине, но теряете фиксатор зажима. Я просто использую паяльник, чтобы прожечь отверстие для выхода провода и установить его на место.

Удачи и спасибо, что заглянули.

Приветствую

Киссис
