Держатели автомобильных аккумуляторов NWU Solar
Ваш шанс стать частью команды NWU Solar Challenge: просто распечатайте столько из них, сколько сможете/хотите, и отправьте нам. Если ваши отпечатки дойдут до нас вовремя, ваши детали будут использоваться в солнечном автомобиле NWU, который будет участвовать в Bridgestone Solar Challenge в Австралии.
Дополнительную информацию см. на веб-странице автомобилей NWU Solar.
@NWUSolarCar (дескриптор Twitter)
страница Facebook
Инстаграм
Входная страница
Инструкция для печати:

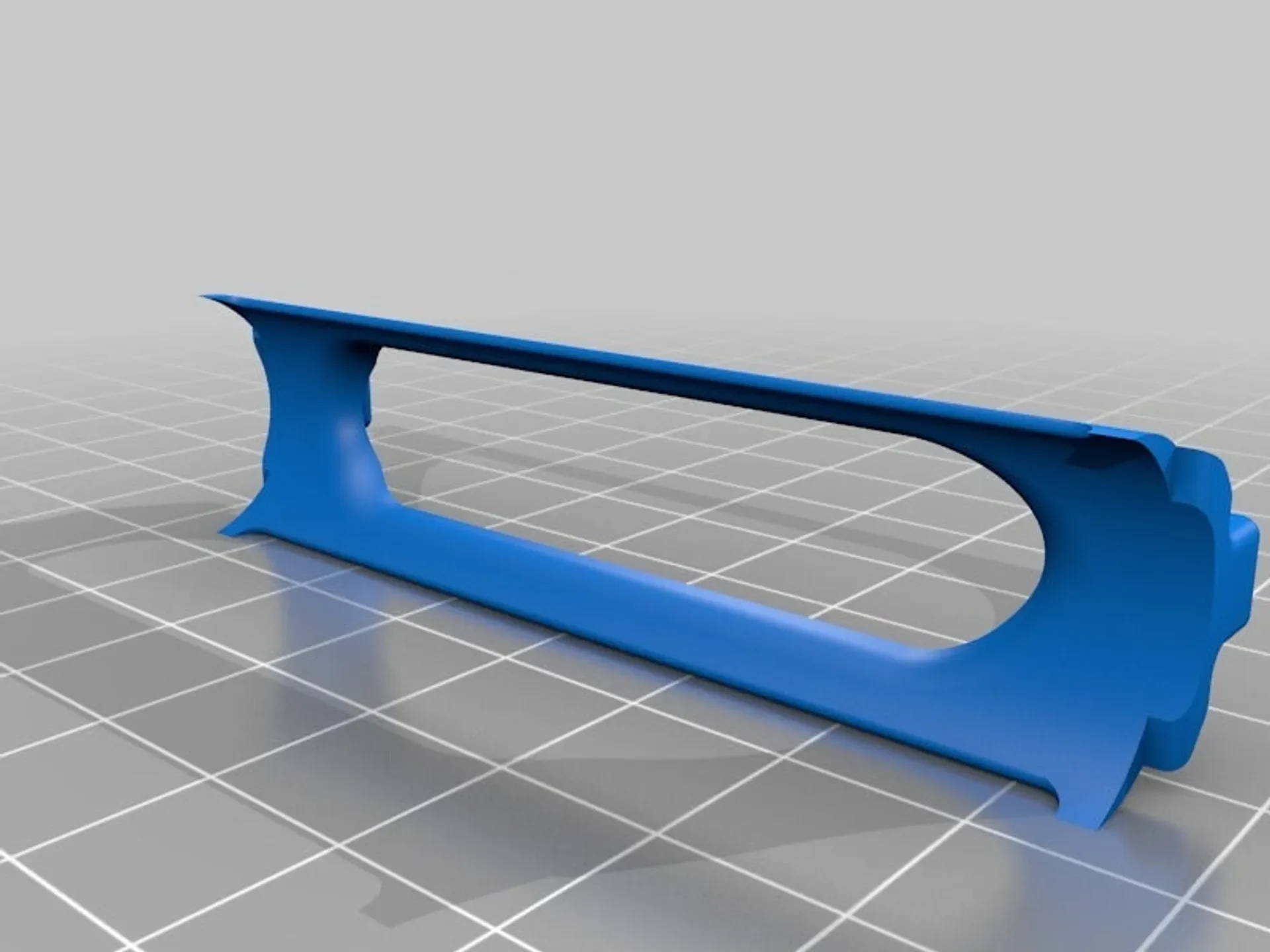

Распечатайте детали в соответствии с ориентацией файлов STL.
Детали должны быть напечатаны с использованием АБС-пластика, ПК или нейлона.
Печать с использованием подставок
Возможна печать на плоту или без плота.
Печатайте, используя высоту слоя 0,1, 0,2 или 0,25.

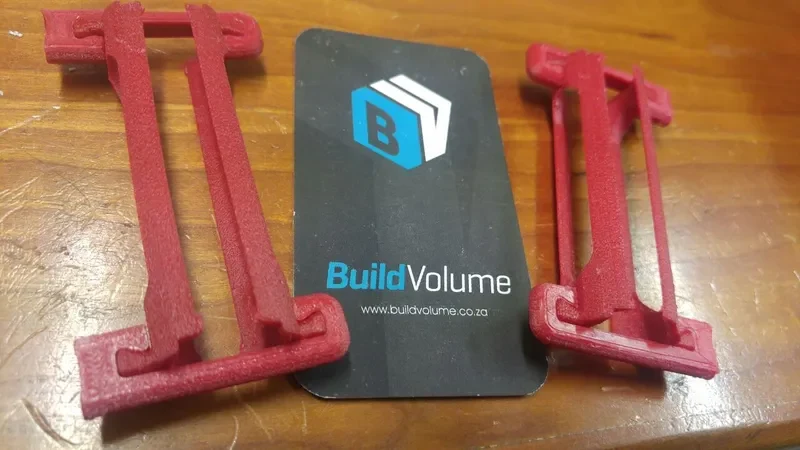

Каждый комплектный держатель батареи (2 зажима и 2 держателя) весит всего 6,5 г.

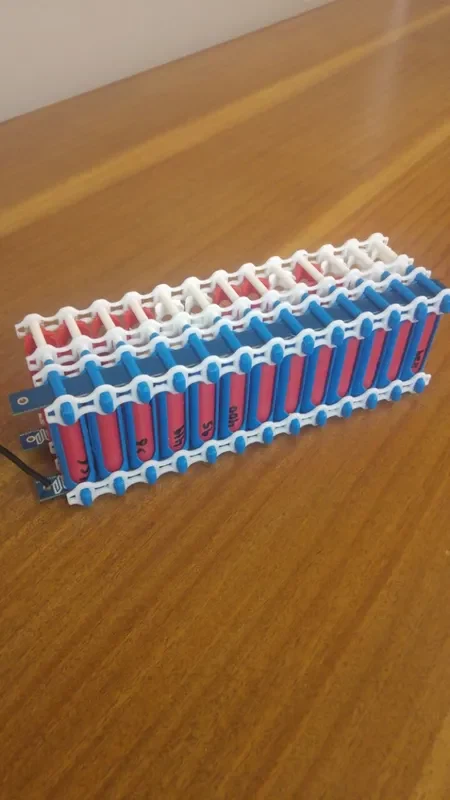

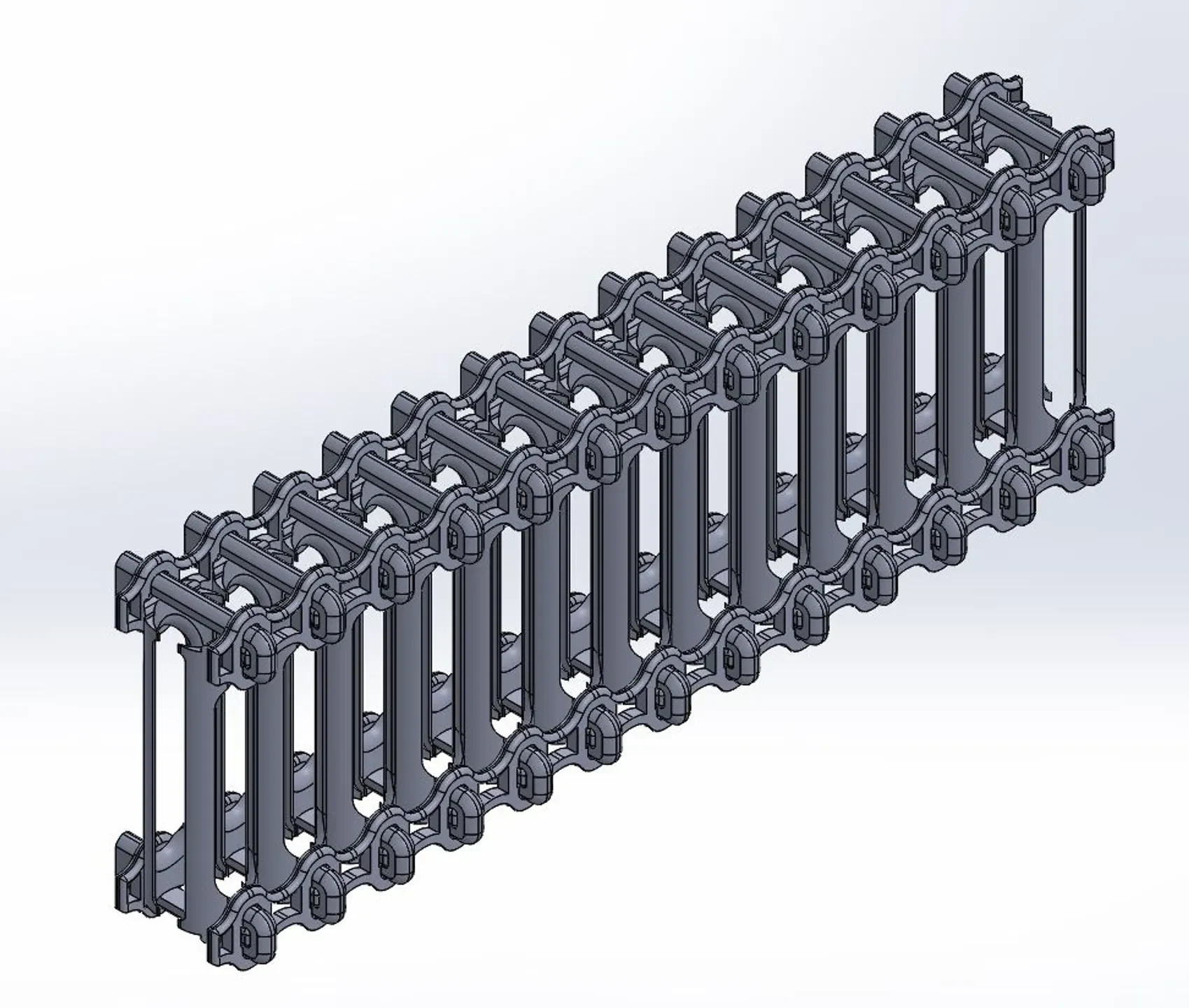

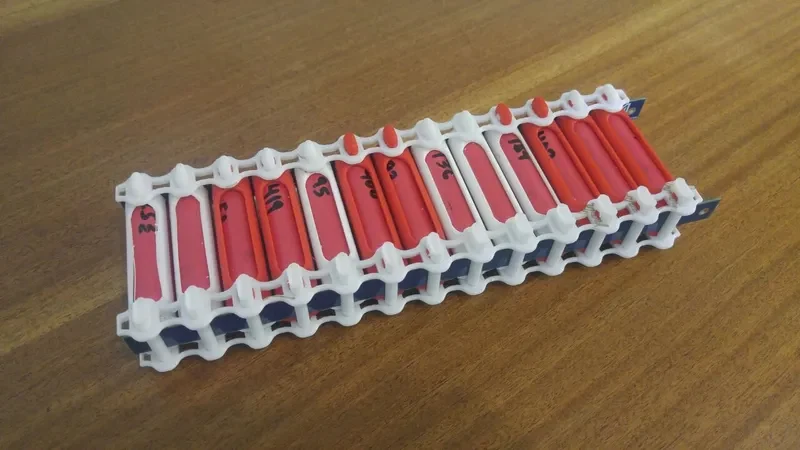

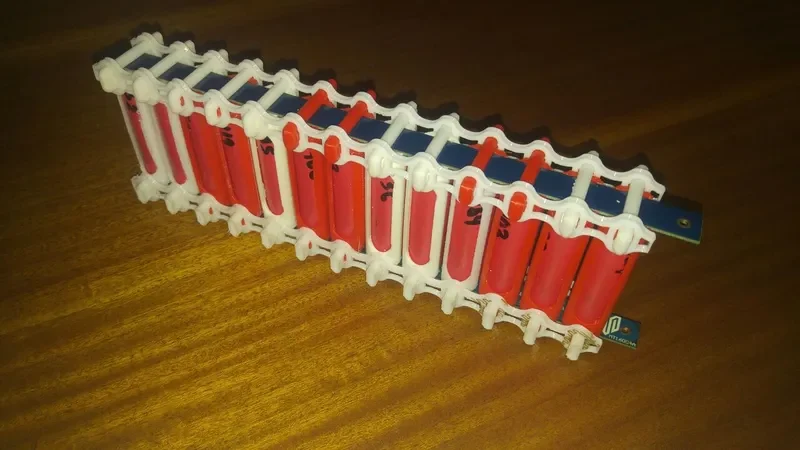

Чтобы изготовить полный аккумуляторный блок, содержащий 13 ячеек, вам нужно будет распечатать

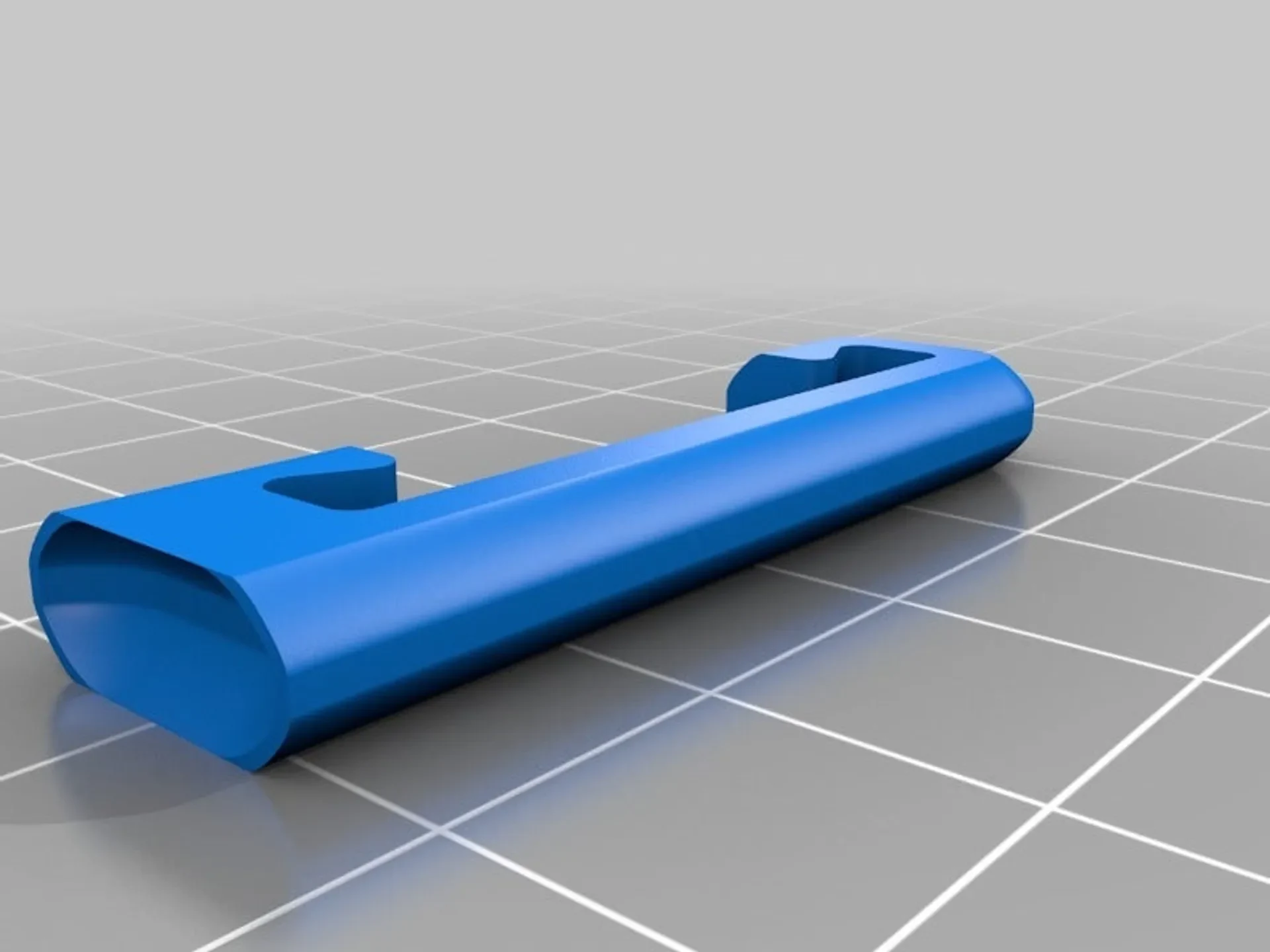

26x клипов
26 держателей
4 дополнительных файла печати
(В редактировании также добавлены Cross_conn_rev8, Duel_conn_rev5 и Single_conn_rev5. Эти файлы используются для крепления сложенных друг к другу аккумуляторных блоков — они требуют некоторой настройки параметров печати, в частности, множителя выдавливания — вы сможете установить разъем вручную, но прилегание должно быть достаточно плотным, чтобы аккумуляторный блок не упал, когда вы поднимаете блок на этом разъеме)
Или вы можете использовать файлы «Продвинутый пользователь — xxx».

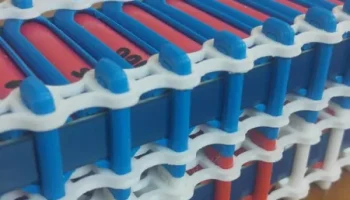

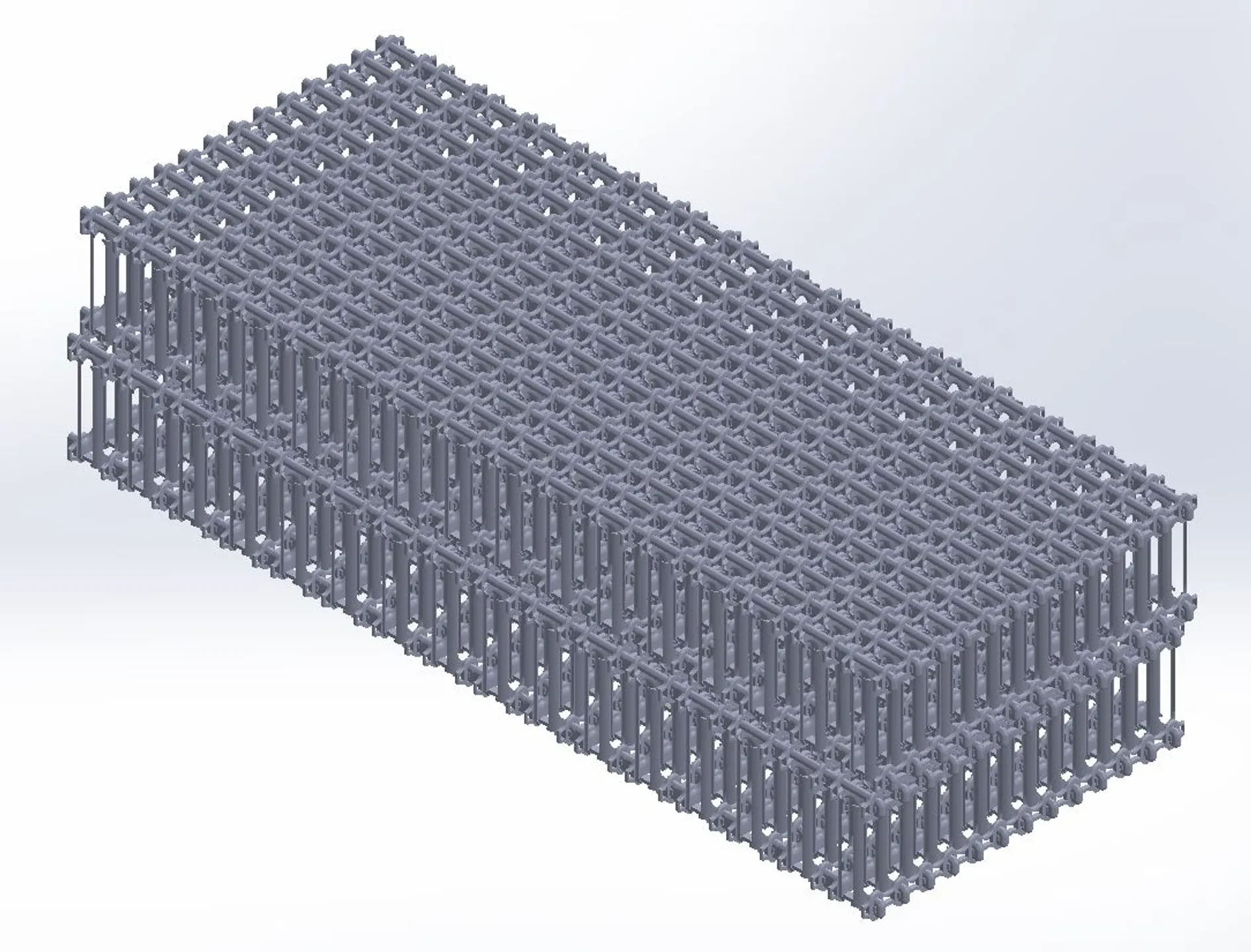

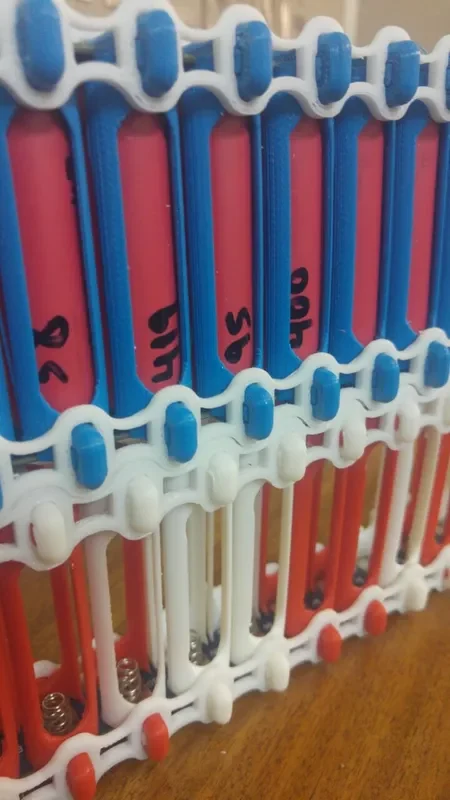

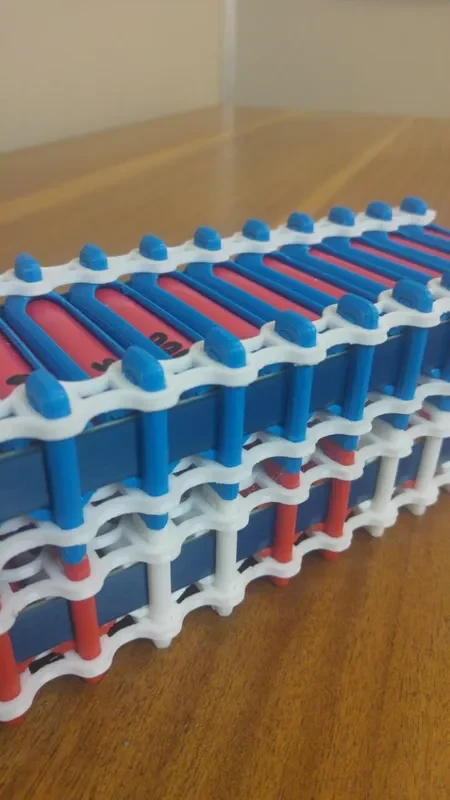

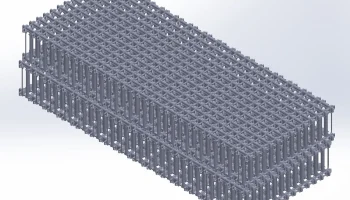

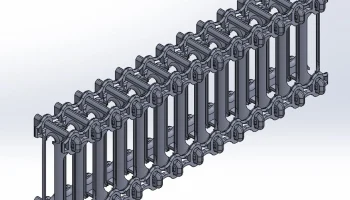

Аккумуляторные блоки можно штабелировать в двух направлениях, как показано на прилагаемом рисунке.
Удачной печати
NWUSСолнечнаяАвтомобиль
Если вы хотите сделать пожертвование лично мне: https://www.paypal.me/KoueKoffie
Распечатать инструкции
Лицензия: Creative Commons — С указанием авторства — Некоммерческая — Share Alike Категория: Пост-печатная обработка автомобильной продукции
Будьте осторожны при удалении поддерживающего материала. Если вспомогательный материал трудно удалить, попробуйте снизить температуру печати на 5 градусов или проверить множитель экструзии или калибровку.
