Метка состояния аккумулятора Motorola IMPRES

Недавно нашей пожарной службе были переданы портативные радиостанции Motorola APX6000 с аккумуляторами IMPRES. Каждая пожарная машина также снабжена комплектом запасных аккумуляторов, но проблема состоит в том, чтобы отслеживать, какие аккумуляторы полностью заряжены, а какие уже израсходованы. Выбор неправильного аккумулятора может оказаться опасной для жизни ошибкой.

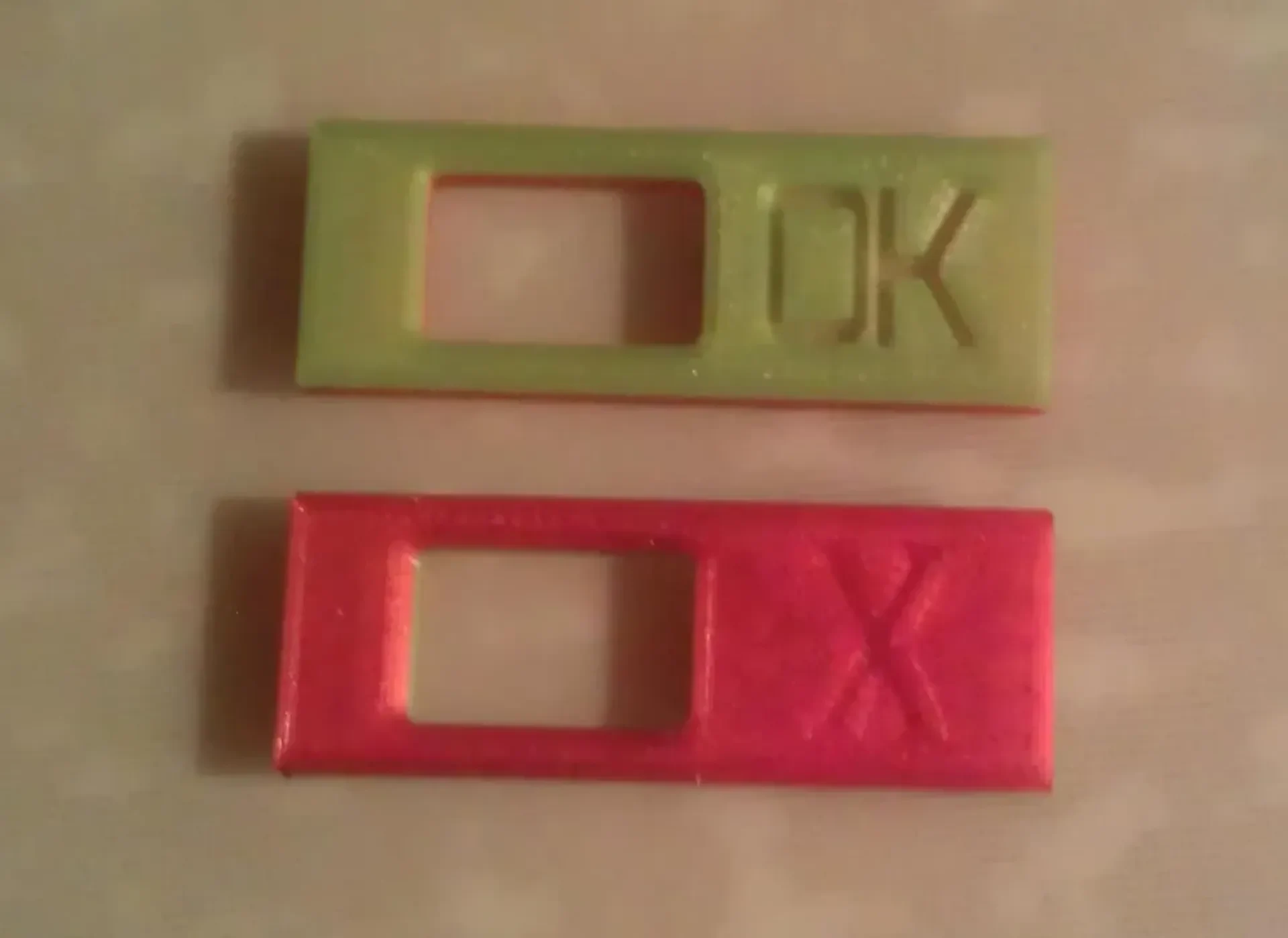

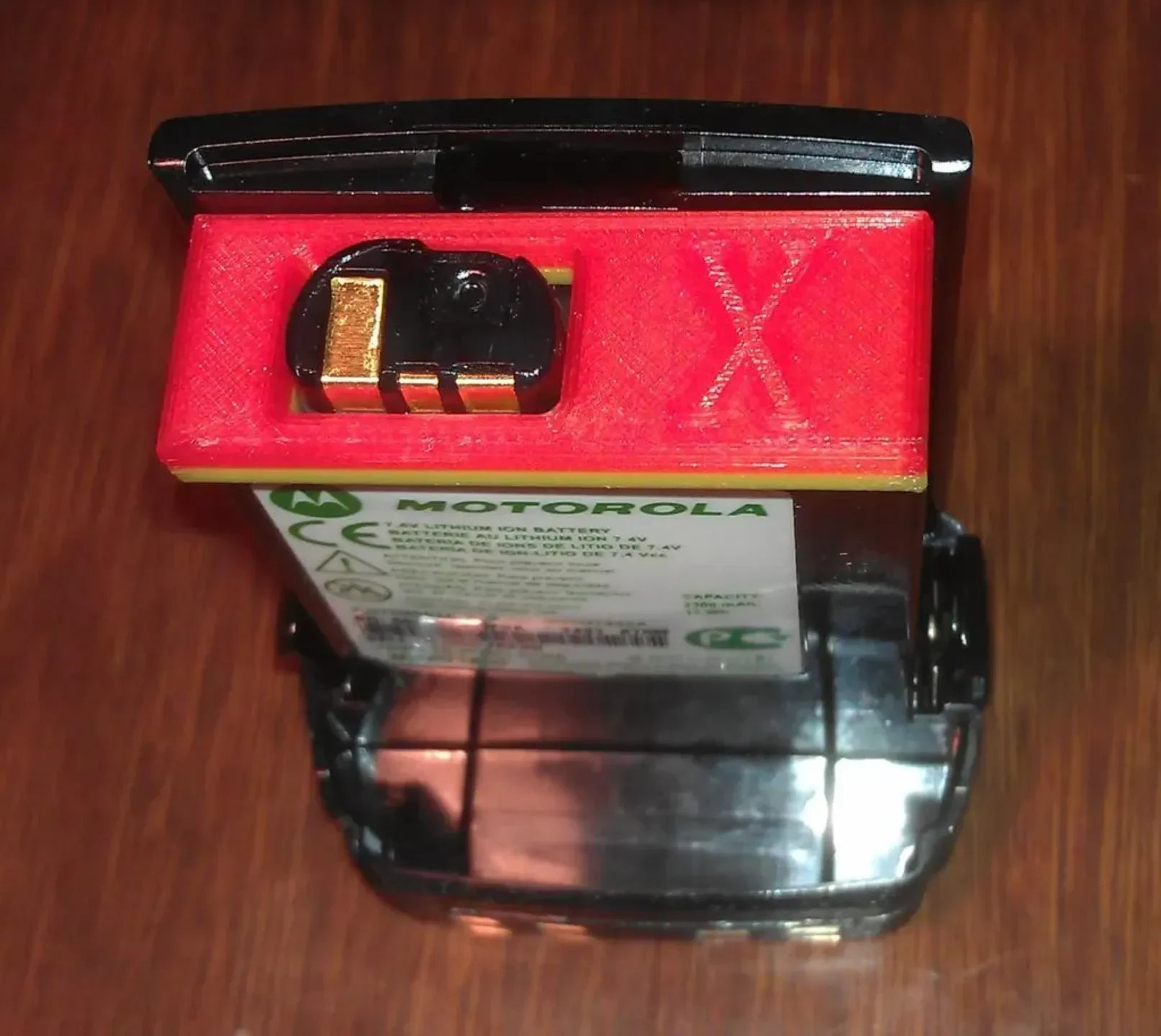

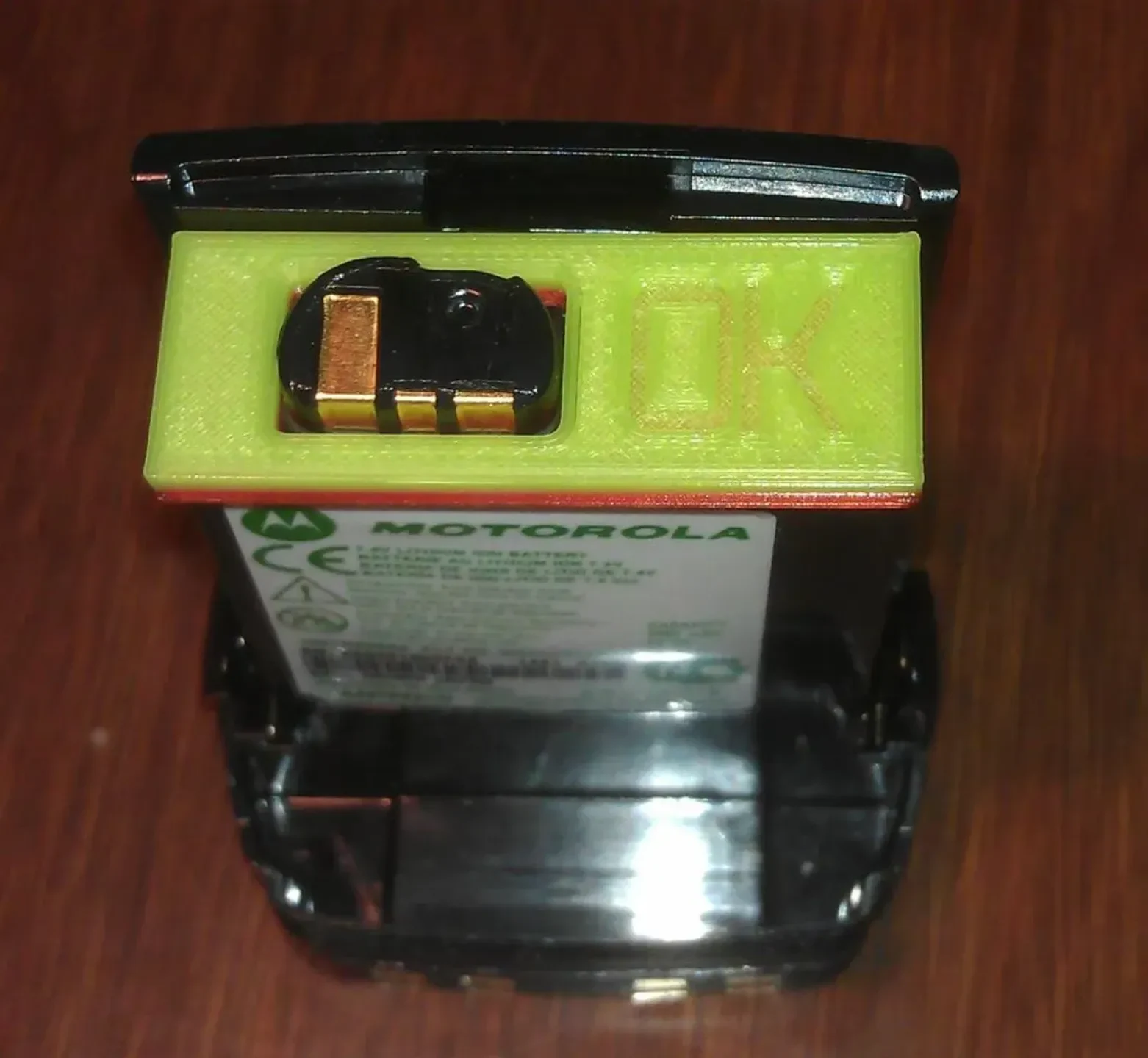

Эти двусторонние бирки предназначены для крепления к верхней части аккумулятора, чтобы указать, можно ли его использоват�� или нет.

Конструкция подходит для батарей IMPRES, установленных в портативных радиостанциях Motorola APX6000, APX7000 и SRS7000.

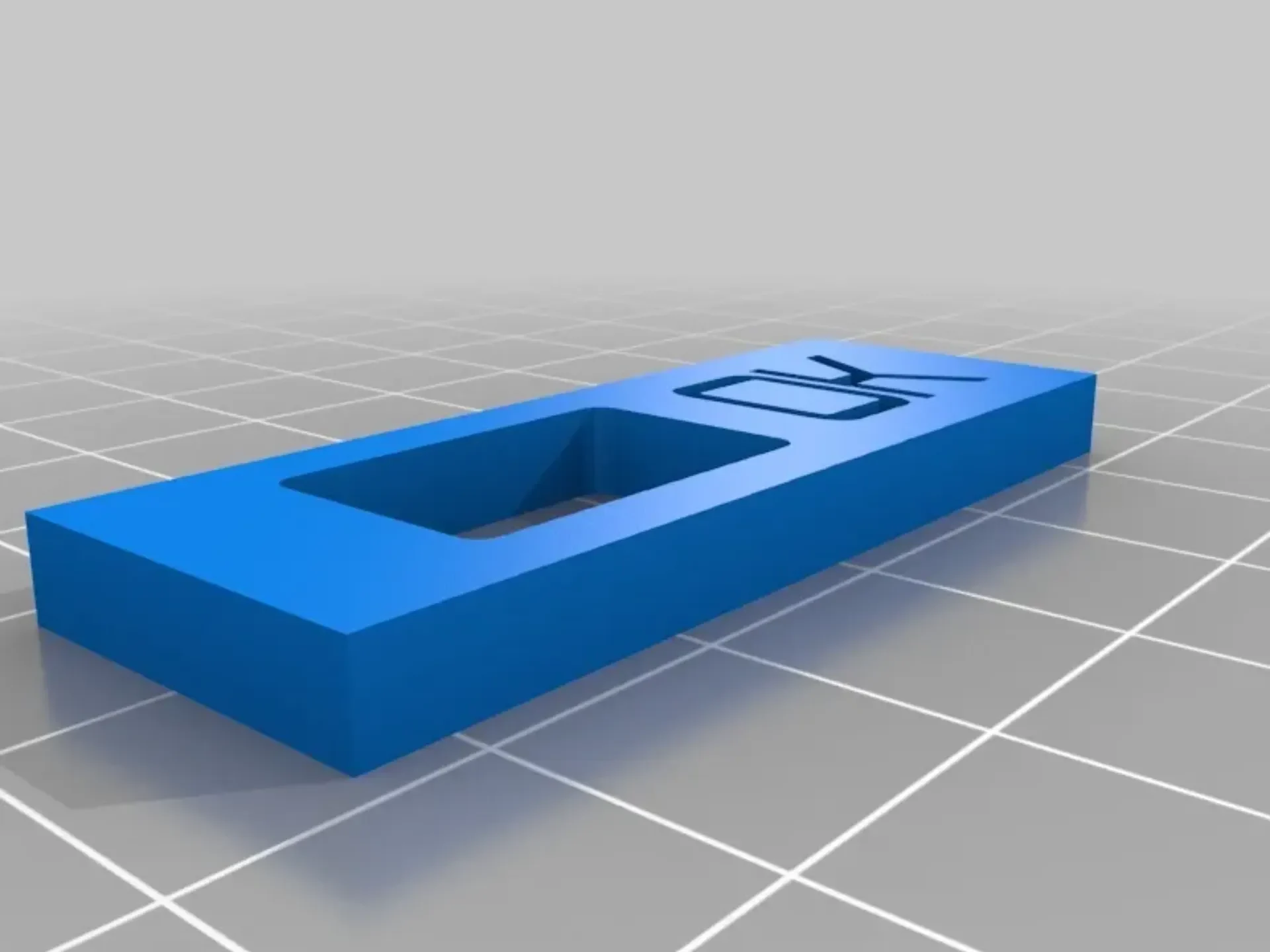

Конструкция была разработана с использованием OpenSCAD, поэтому ее можно настроить для использования с другими аналогичными батареями.

Настройки печати

Плоты:

Нет

Поддерживает:

Нет

Разрешение:

0,15 мм

Заполнение:

50%

Примечания:

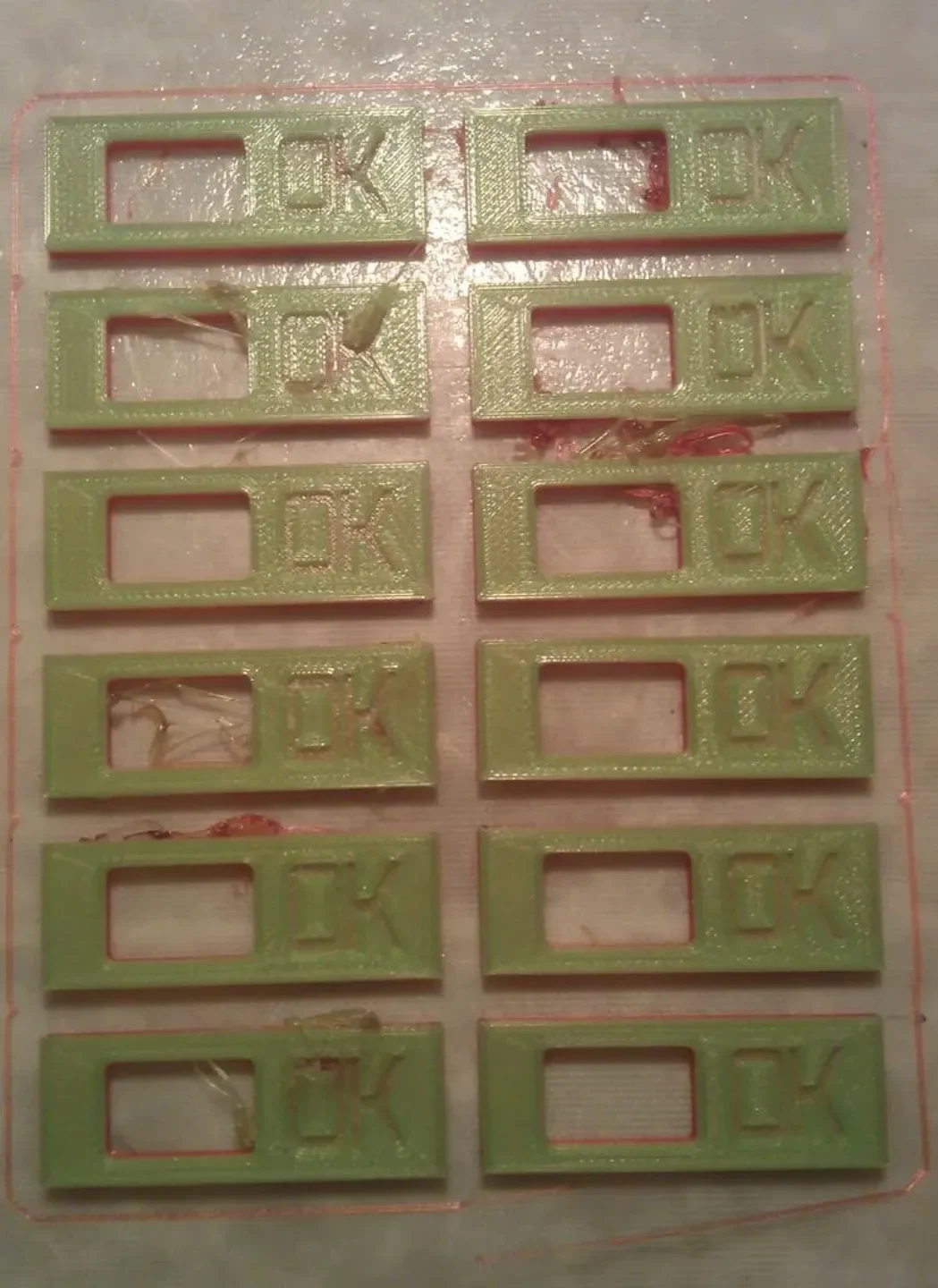

Я напечатал их нижнюю половину из красной нити PLA, а верхнюю половину из зеленой нити PLA. Бирки имеют толщину 4 мм.

Чтобы заменить нить во время печати на Makerbot Replicator, вам необходимо вставить команду «Пауза в Z» в начало G-кода. Фрагмент G-кода выглядит так:

G92 А0; нулевой экструдер M322 Z2.0; Установите паузу на высоте Z 2 мм <--- Добавьте эту строку в свой G-код M73 P1 ;@body (уведомить о запуске тела GPX). Другие принтеры и слайсеры могут иметь другие методы приостановки печати для замены нити.

Как я это разработал

Разработан с использованием OpenSCAD. Исходный файл прилагается.
