Держатель батарейки типа "таблетка" BlinkM

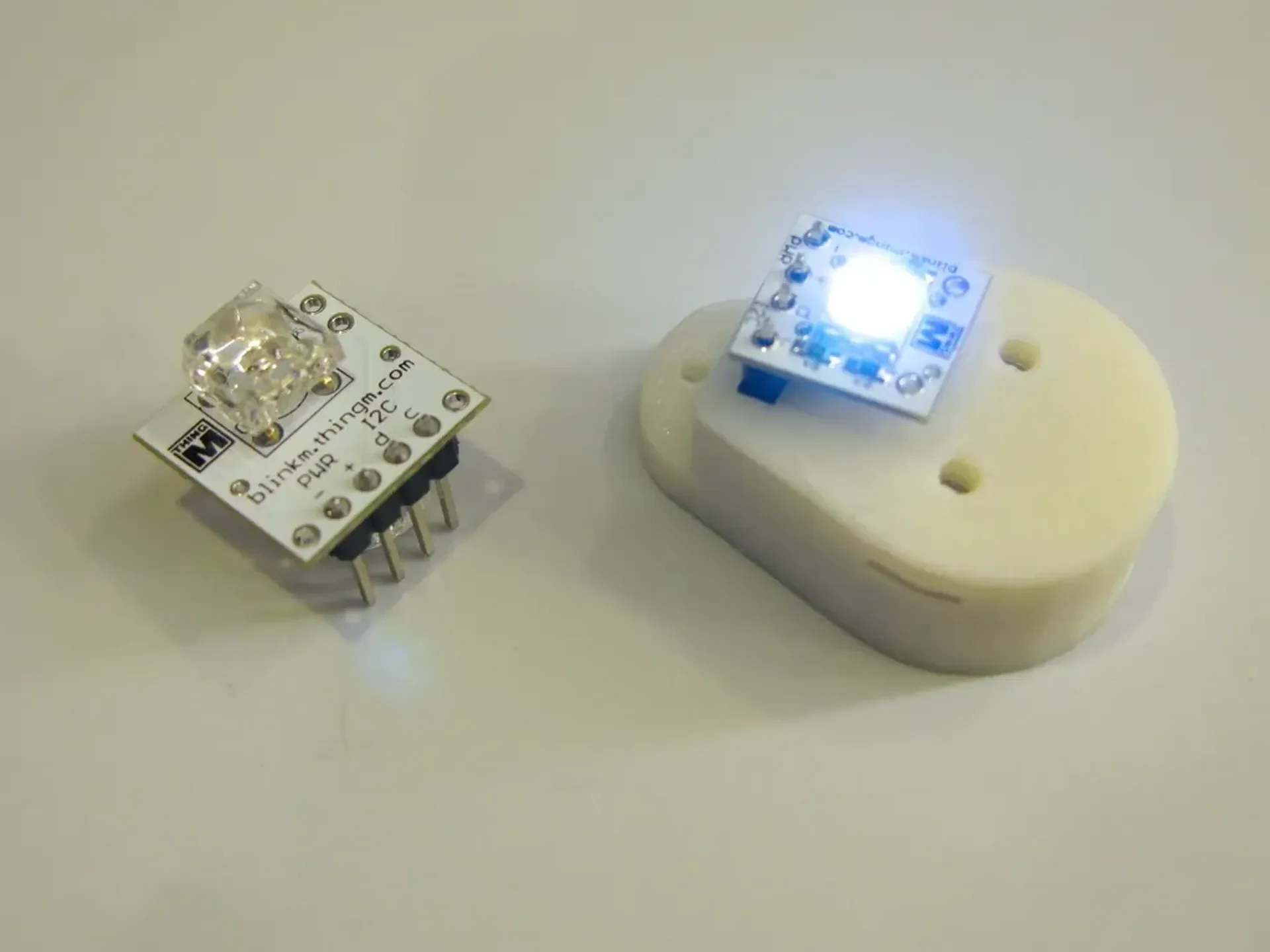

Подключите интеллектуальные светодиоды BlinkM или BlinkM MinM с помощью этого держателя монетной батареи и крепления BlinkM. Требуется минимальная пайка (всего два мазка припоя).

Включает отверстия для превращения в подвеску и установки дополнительных рассеивателей поверх BlinkM.

Инструкции

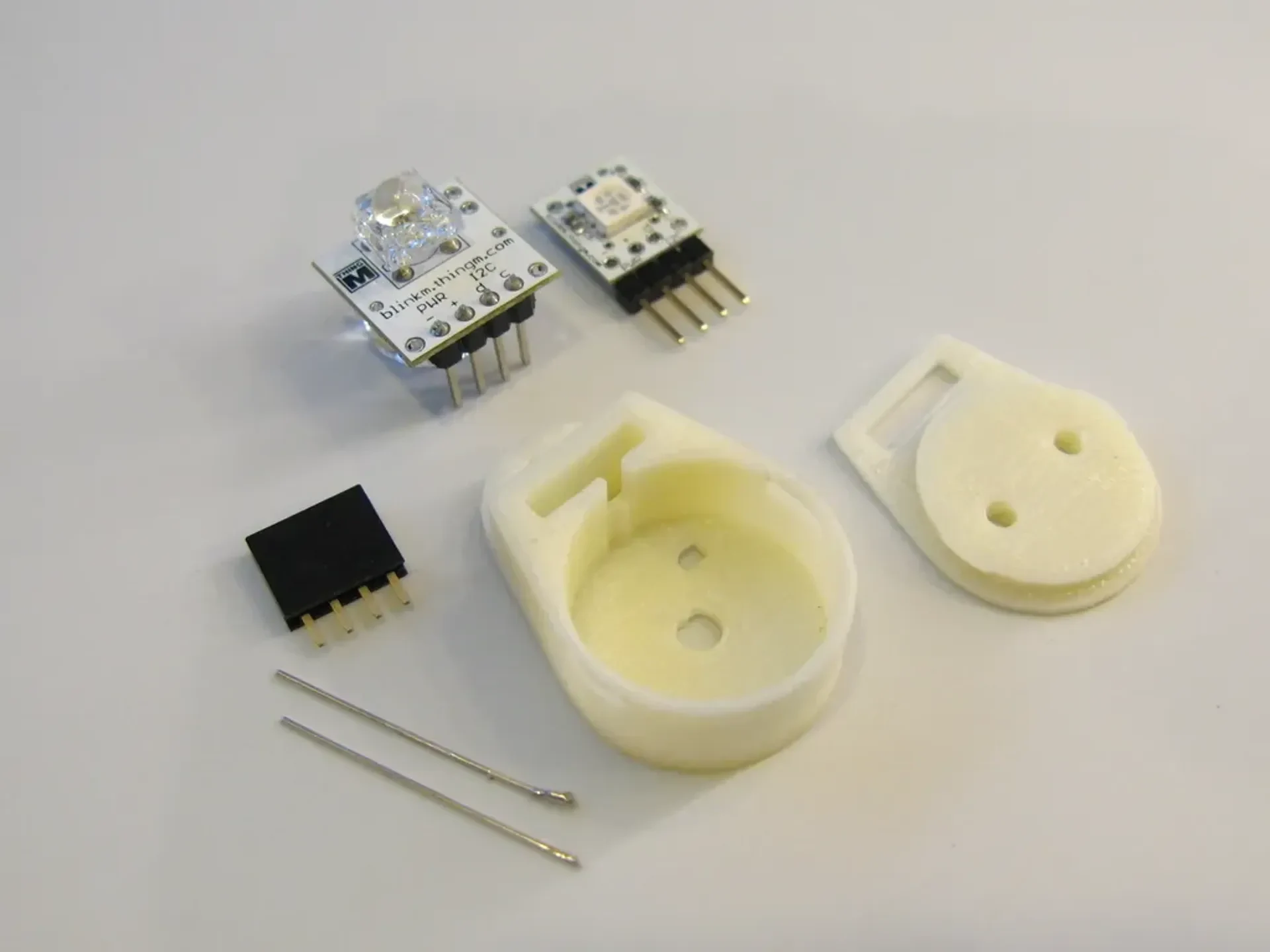

Необходимые детали:

по одной пластиковой детали здесь (см. файлы STL)
две батарейки типа «таблетка» CR2032 3 В
одна 4-контактная розетка (Digikey S7037-ND или эквивалент, www.digikey.com/scripts/dksearch/dksus.dll?keywords=S7037-ND)
два коротких куска сплошного провода (старые выводы резистора, зачищенный провод калибра 26 и т. д.)

Шаги:

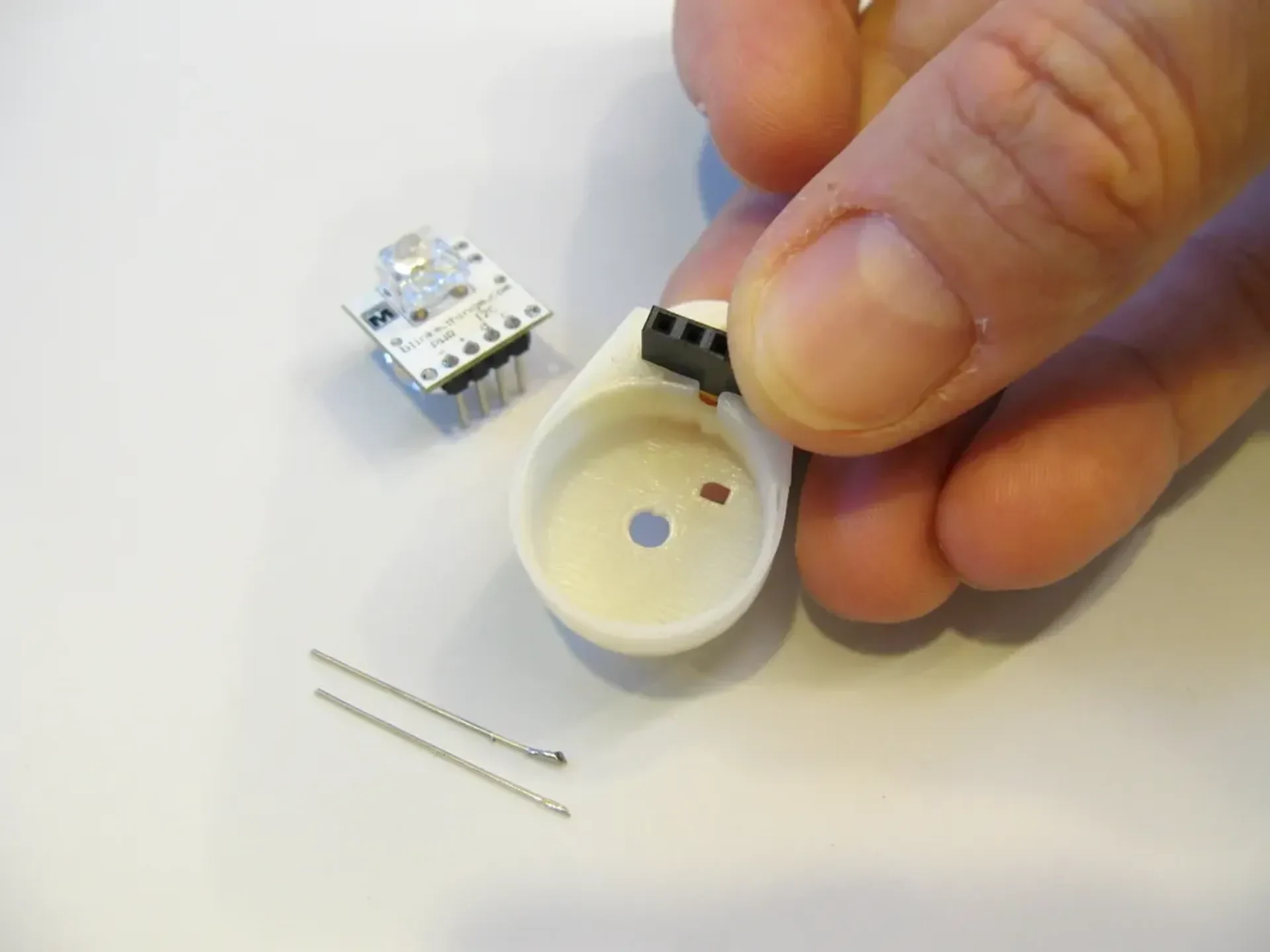

Вставьте 4-контактный разъем в отверстие до упора. Он должен прилегать с трением без необходимости использования клея.

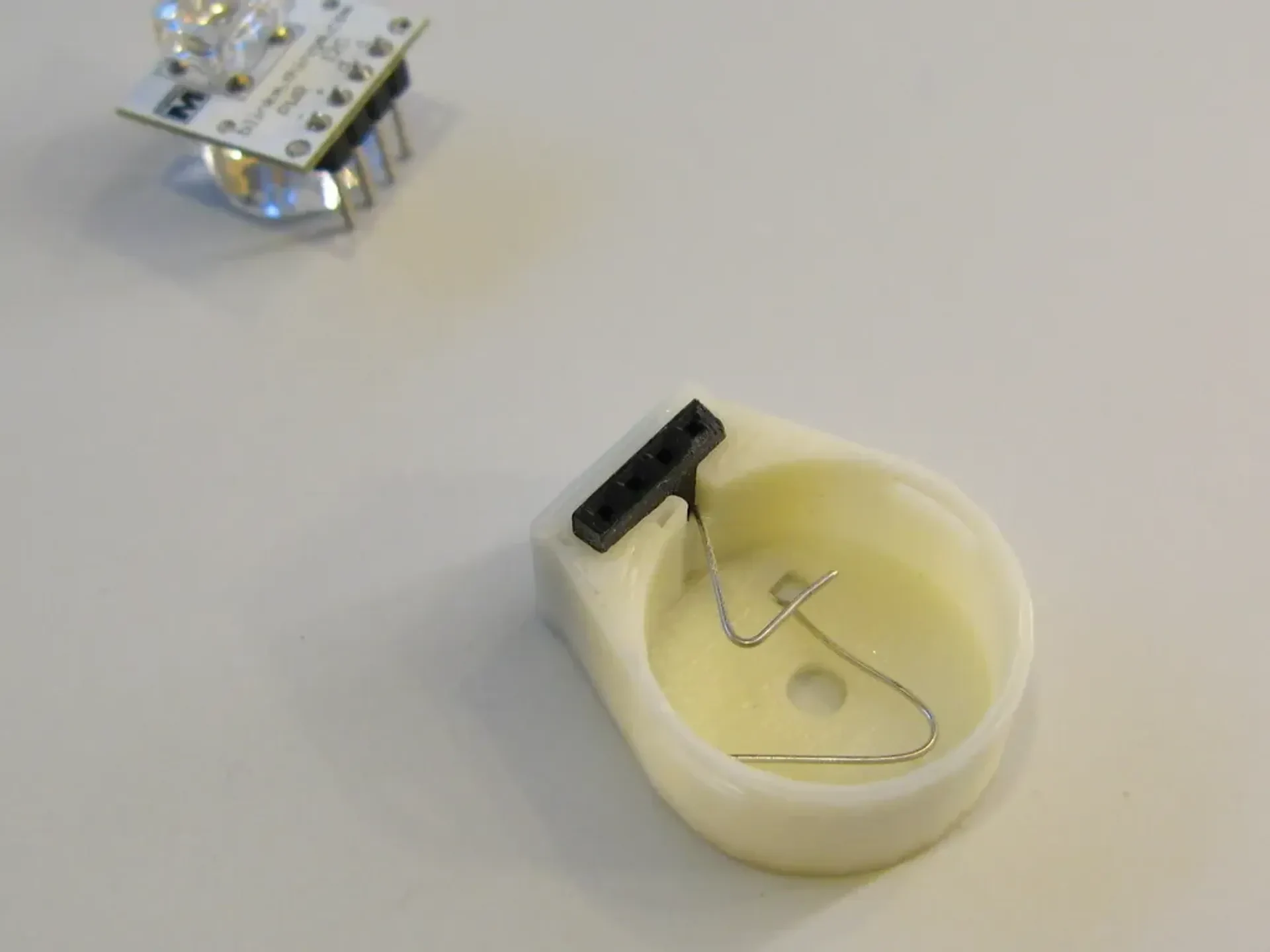

Внизу вставьте два куска провода, как показано на фотографиях, и припаяйте их к двум контактам разъема разъема. Эти провода становятся клеммами аккумулятора.
Согните провода аккумуляторной батареи, чтобы они имели хороший контакт с элементами.

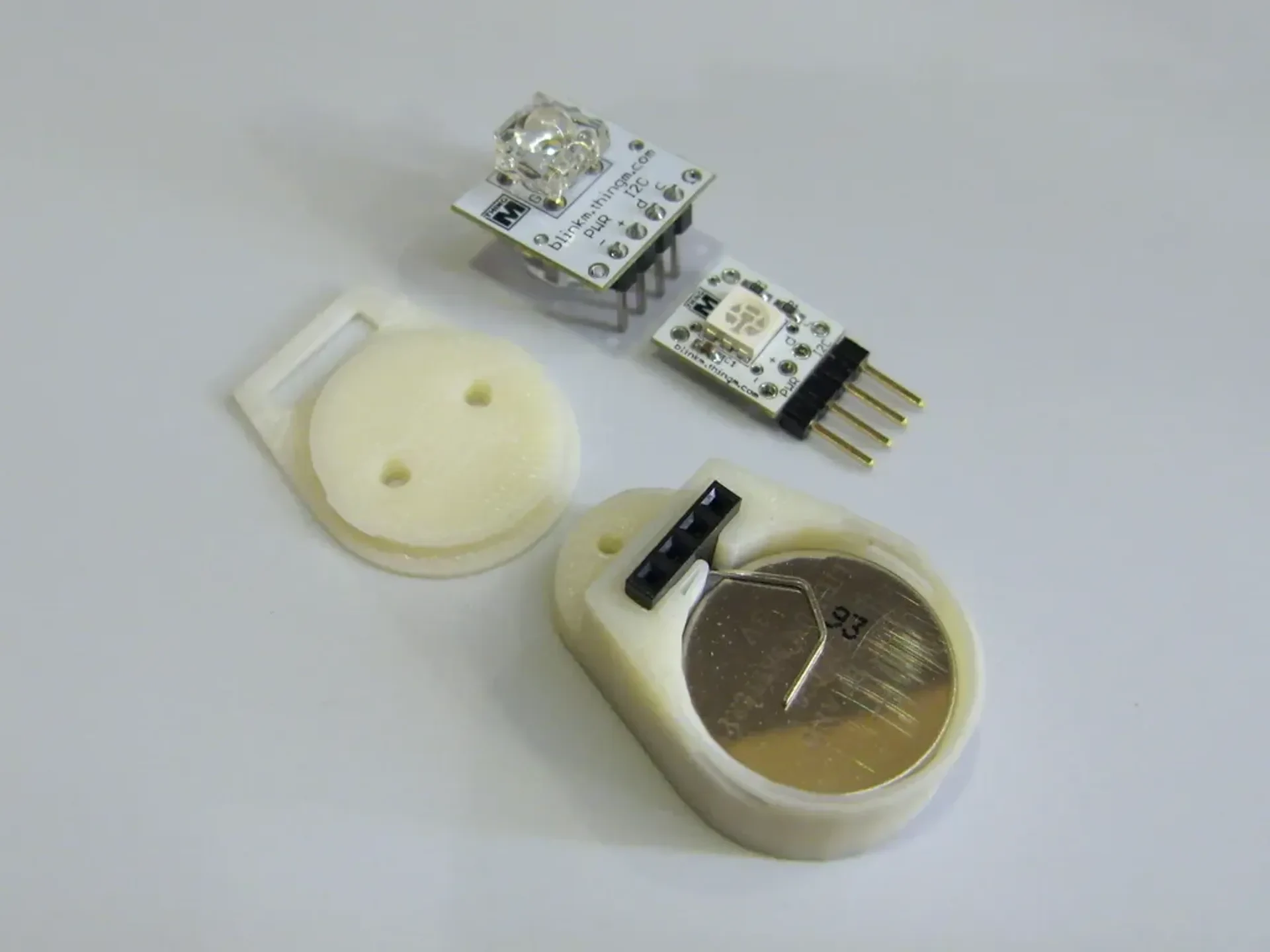

Вставьте ячейки для монет, соедините верхнюю часть.

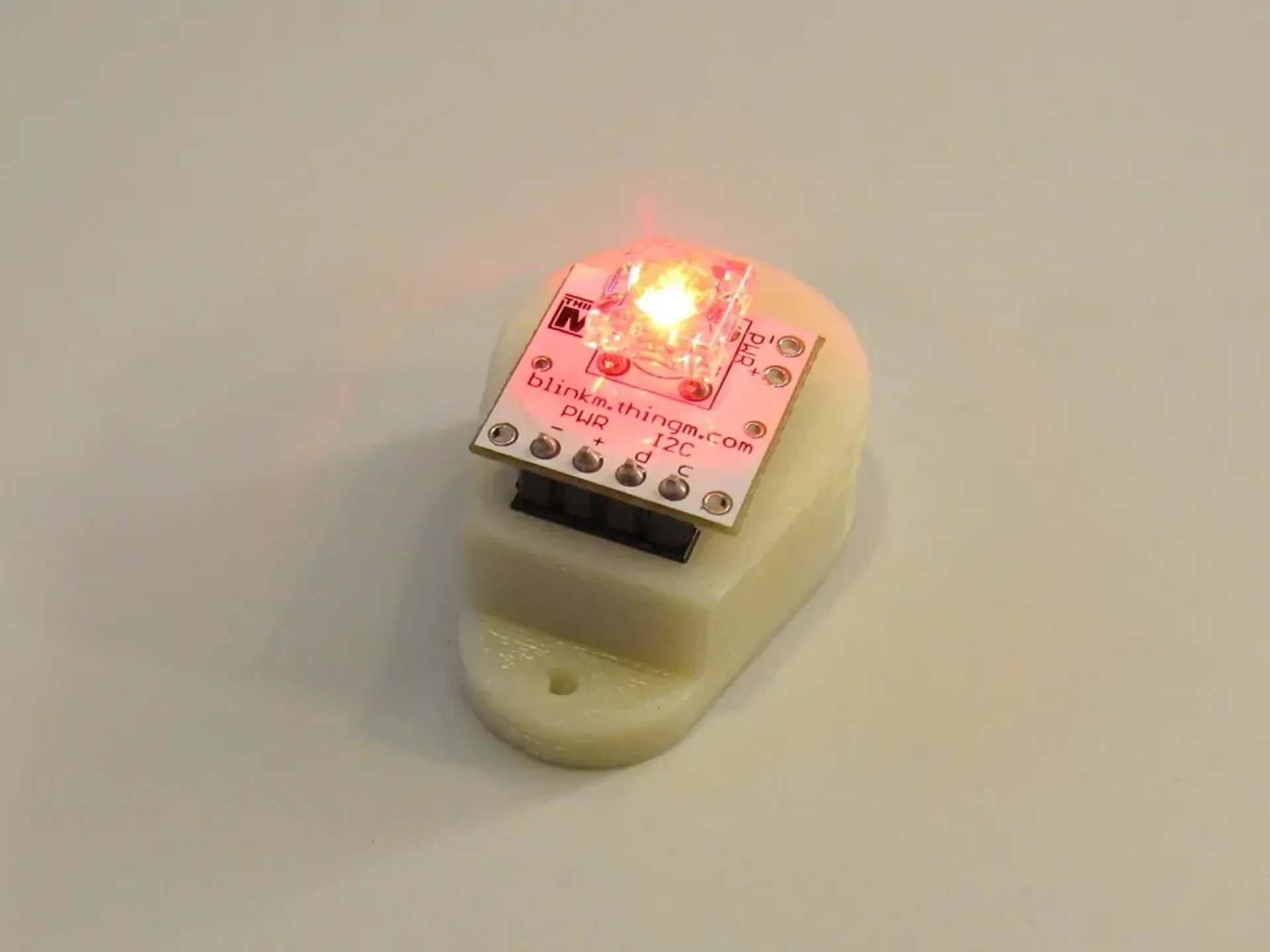

Вставьте BlinkM и посмотрите, как он воспроизводит световую последовательность.
Чтобы защитить заднюю часть, наклейте на клеммы небольшой кусок клейкой ленты или чего-то подобного.

Мне не очень нравятся батарейки-таблетки, потому что они не перезаряжаемые. Но в качестве быстрого и портативного способа продемонстрировать BlinkM этот маленький аккумулятор-таблетка работает очень хорошо. Также существуют перезаряжаемые элементы CR2032. Поскольку они рассчитаны на 3,6 В, вам, вероятно, следует использовать только один, а остальное пространство заполнить монетой или двумя в качестве прокладки.
