ЕЩЕ ЕЩЕ ОДИН РАСПРЕДЕЛИТЕЛЬ БАТАРЕЕК ДЛЯ РАЗМЕРОВ AA И AAA
ЕЩЁ ДРУГОЙ РАСПРЕДЕЛИТЕЛЬ БАТАРЕЙ (для батареек типоразмера AA и AAA)
Модель разряжает одну батарею каждый раз, когда вы поворачиваете одну из ручек (со стороны AA или со стороны AAA) на 360 градусов (по часовой стрелке или против часовой стрелки). Он предназначен для хранения батареек типоразмера АА и ААА в отдельных контейнерах. Пожалуйста, посмотрите видео ниже:
ПЕЧАТНЫЕ ТАБЛИЦЫ:

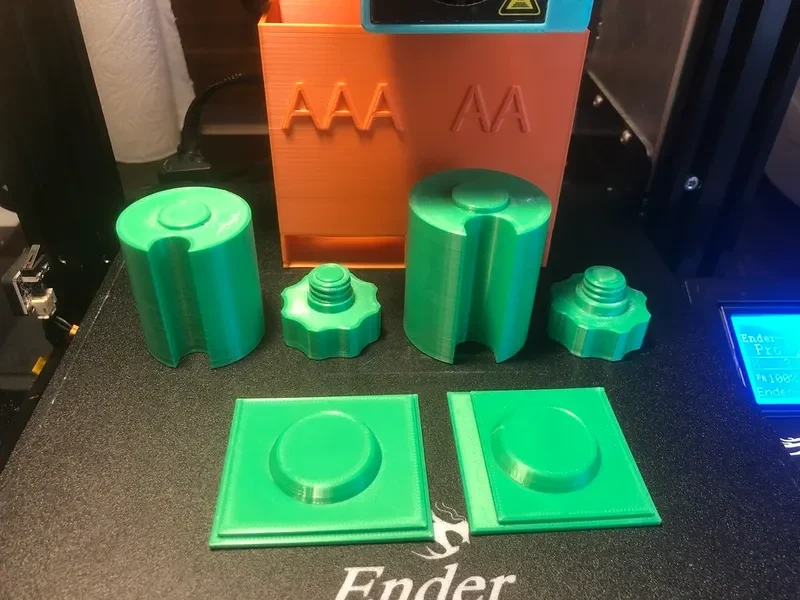

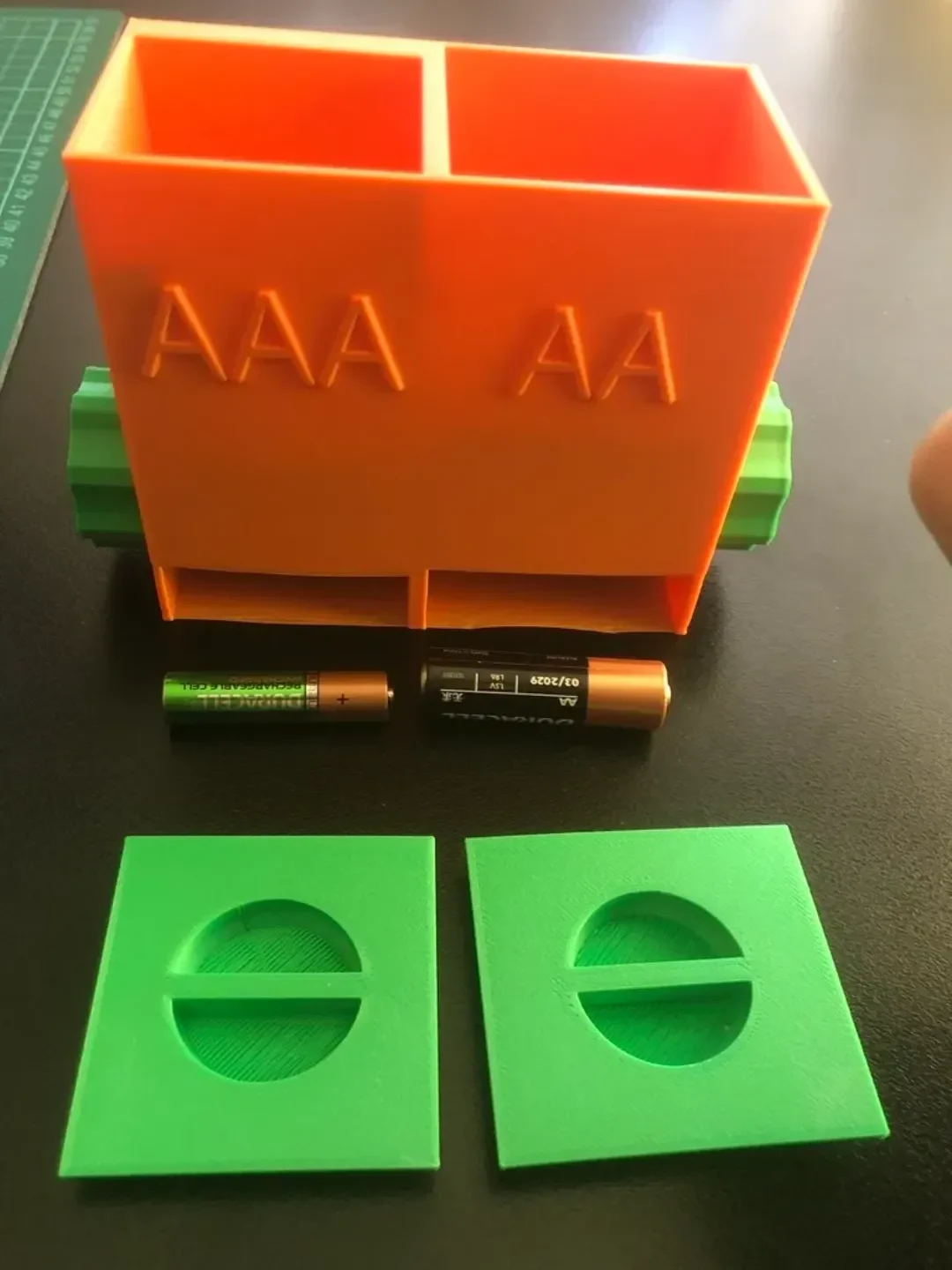

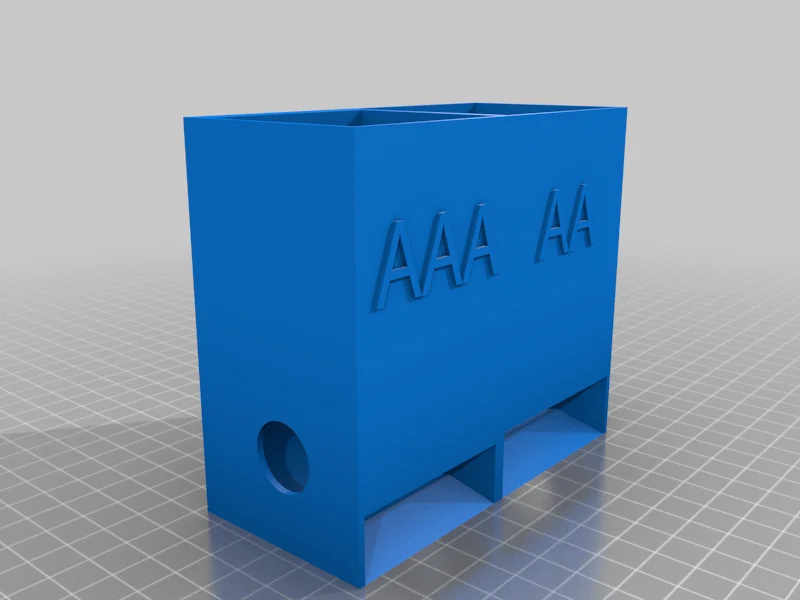

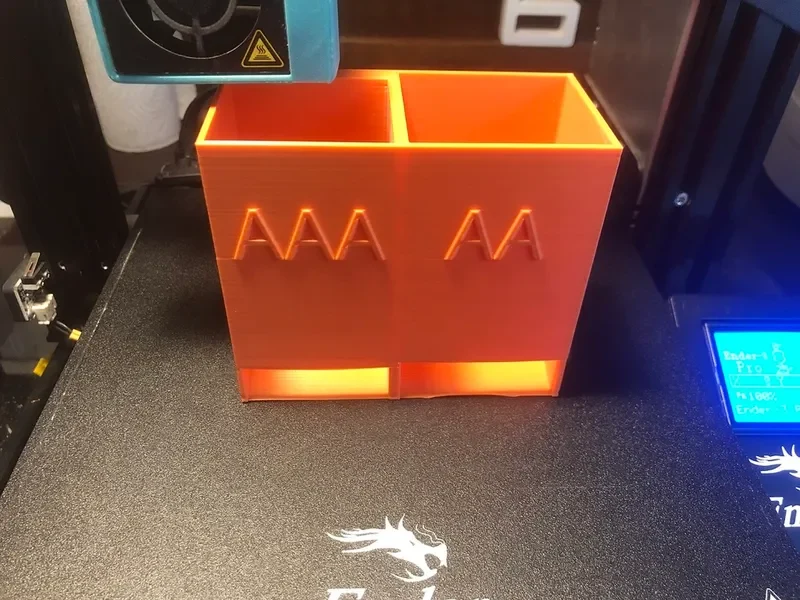

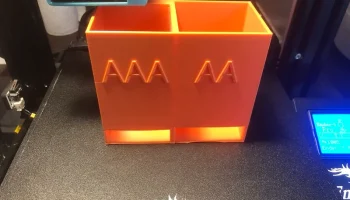

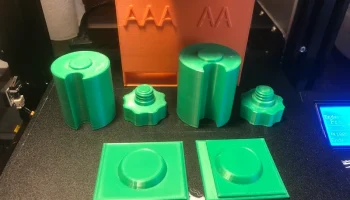

Контейнер (вмещает батарейки типоразмера AA и AAA в отдельные коробки).

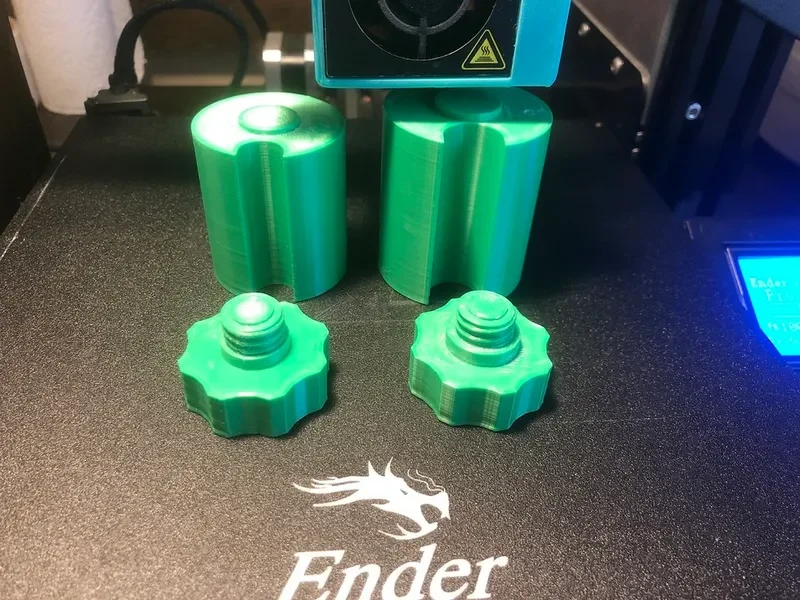

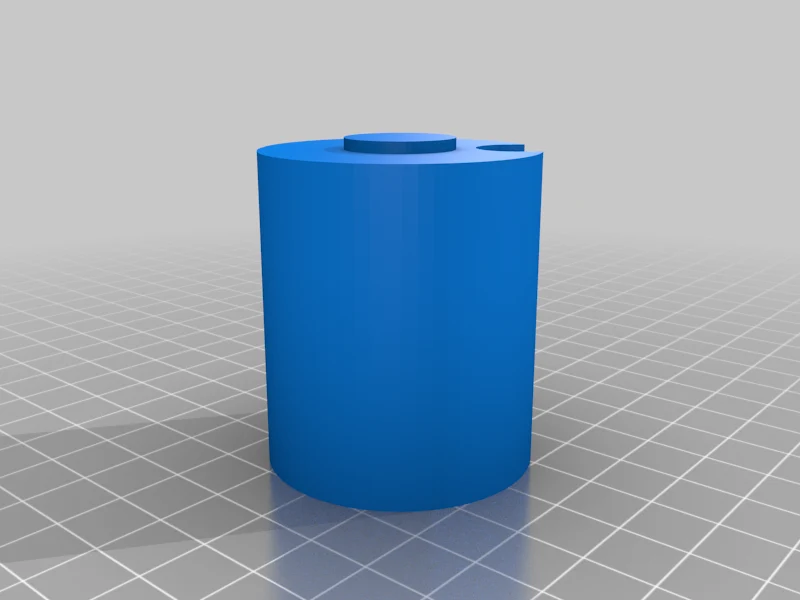

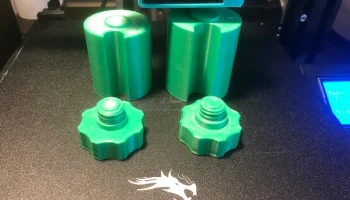

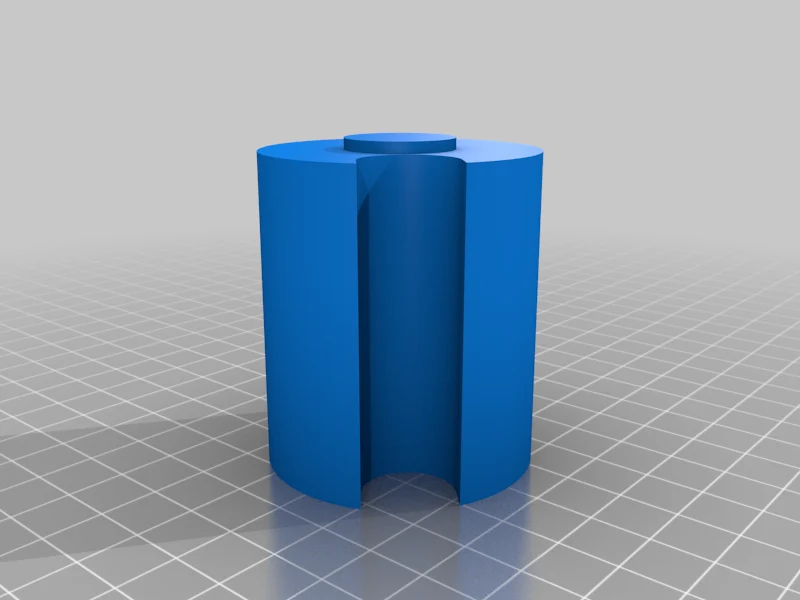

Цилиндр для батареек размера АА.

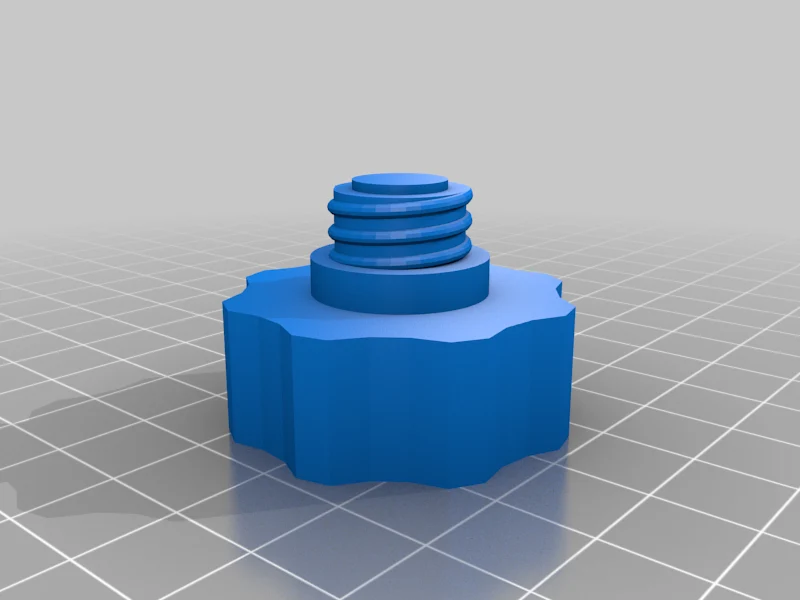

Ручка для батареек размера АА
Цилиндр для батареек размера ААА.

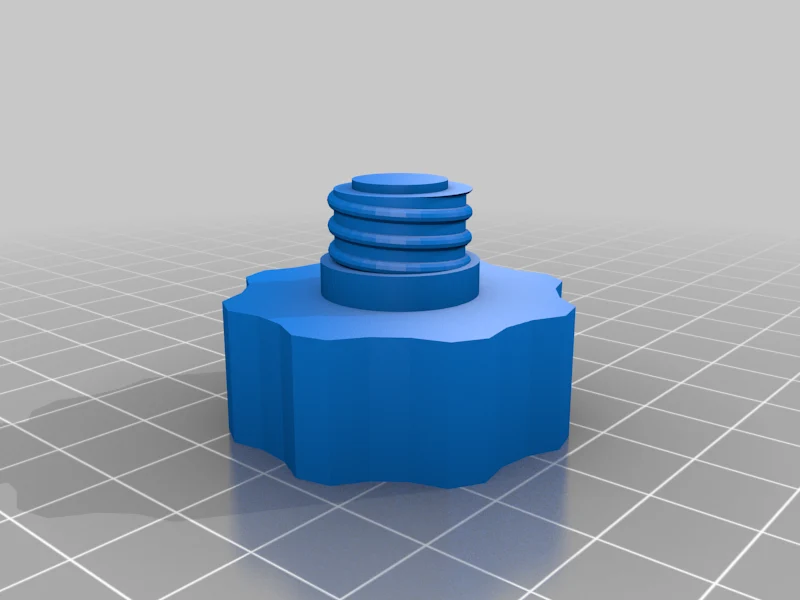

Ручка для батареек размера АА

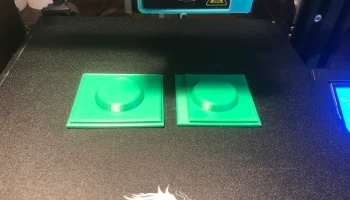

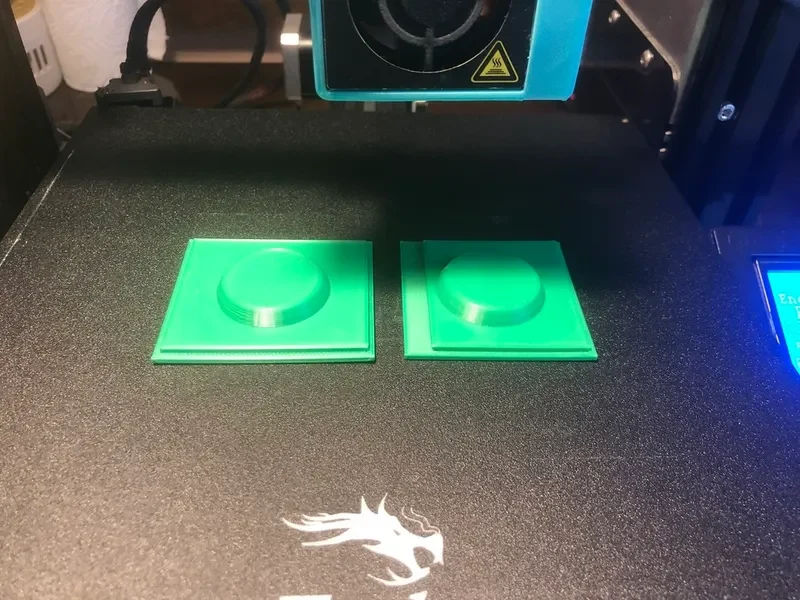

Крышка для коробки размера АА (опция)
Крышка для коробки размера AAA (опционально)
ИНСТРУКЦИИ ПО ПЕЧ��ТИ:
Чтобы сэкономить время, я напечатал ВСЕ вышеперечисленные детали с высотой слоя 0,28 мм и заполнением 5 %, за исключением частей гаек и болтов (цилиндров и ручек соответственно), где я использовал заполнение CURA на 80 %, чтобы придать этим деталям большую прочность. Также не требуется никакой поддержки (все выступы автоматически перекрываются CURA). Наконец, не требуется приклеивания рабочей пластины.
При таких настройках печать контейнера заняла 6:30 часов, а все остальное — 3:30 часа (за исключением дополнительных крышек, на обе печати уходит около 1:30 часов). Итого 10 часов + крышки = 11:30 часов. Все детали можно распечатать одновременно. Но я бы посоветовал контейнер распечатать отдельно.
ОРИЕНТАЦИИ ПЕЧАТИ:
Контейнер: Вертикальный/Прямой
Цилиндры: вертикальные/прямые (гайками вниз)
Ручки: вертикальные (болтами вверх).
Крышки (по желанию): Горизонтальные (перевернутые).
СБОРКА:
Посмотрите видео: https://youtu.be/on6lYp9dVZE
После печати всех деталей и перед сборкой дозатора сначала смажьте все движущиеся части, включая валы/оси, детали гаек и болтов, а также края крышек, сухим мылом.
Хотя ручки кажутся похожими друг на друга, это не так. Используйте правильный цилиндр с правильной ручкой (ручка с меньшим кольцом вокруг болта предназначена для цилиндра размера AAA и т. д.).
Попробуйте несколько раз надеть болты (как и крышки) на соответствующие гайки, пока они не зажмутся до конца плавно и прочно (но не перетягивайте болты, чтобы избежать износа).
Вставляя цилиндры в соответствующие контейнеры, ��ильно нажимайте на них пальцами, пока они не соскользнут и не войдут в свои отверстия.
Будьте очень осторожны, вставляя цилиндры в правильное положение. Для каждого цилиндра стороны их гаек должны располагаться с боковыми стенками (наружными стенками). Если вы вставите их в противоположном положении, как только они войдут в отверстия, вынуть их снова будет непросто (но возможно, потому что я допустил эту ошибку).
Ручка размера AAA (только) специально ввинчивается в цилиндр против часовой стрелки, чтобы она не расшаталась во время использования, учитывая, что при использовании вы всегда будете поворачивать обе ручки (ручки AA и AAA) по часовой стрелке. Конечно, вы также можете использовать клей для фиксации ручек на цилиндрах, чтобы не потерять их при использовании.
Вы можете использовать двусторонний скотч, чтобы закрепить дозатор на столе, чтобы избежать его соскальзывания во время использования.
Пожалуйста, не стесняйтесь комментировать или задавать вопросы.
Удачных печатей :)
Настройки печати
Бренд принтера:
Креативность
Принтер:
Эндер 3 Про
Плоты:
Нет
Поддерживает:
Нет
Разрешение:
0,28 мм
Заполнение:
5% (кроме гаек и болтов (80%)
Нить накаливания: местный PLA PLA
Любой цвет
Примечания:
Посмотрите изображения и видео для ориентации при печати.
Увеличьте заполнение частей гаек и болтов, соединенных с цилиндрами и ручками (соответственно), до 80 % в CURA.
Не забудьте смазать детали перед сборкой.
Проверьте ориентацию цилиндров перед тем, как вставлять их в контейнер.
