Крышка аккумуляторной батареи Ecooter

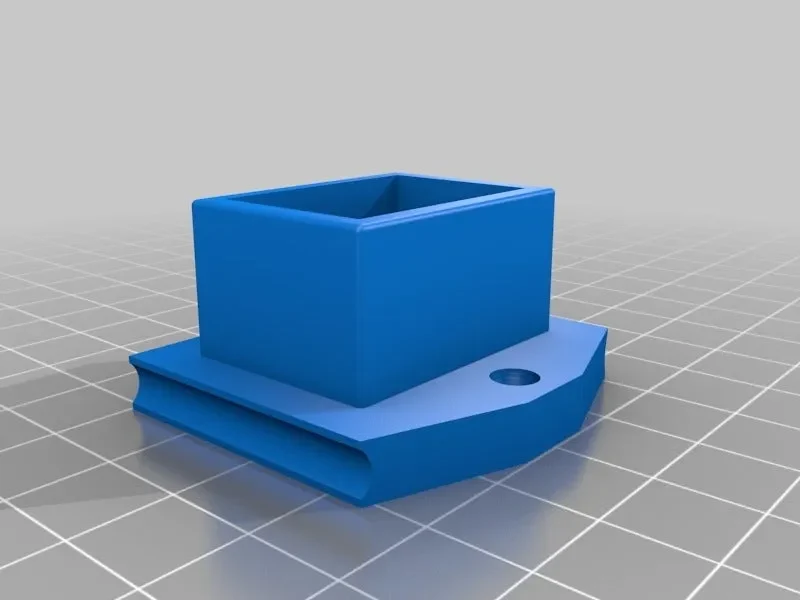

Крышка, предотвращающая скопление грязи внутри вилки аккумулятора.

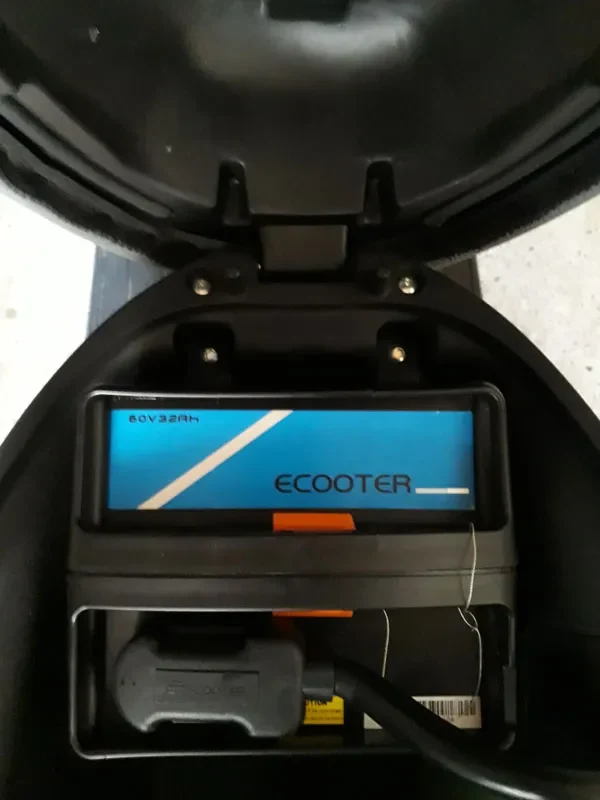

У нас есть электросамокат AGM ECO (Экутер). Зимний холод сокращает срок службы батареи, поэтому мы отключаем батарею и вставляем ее в дом. Мы чуть не пролили на него напитки, поэтому я чувствую необходимость закрыть электрические контакты. Поскольку к нему не прилагалась крышка, я разработал ее сам.

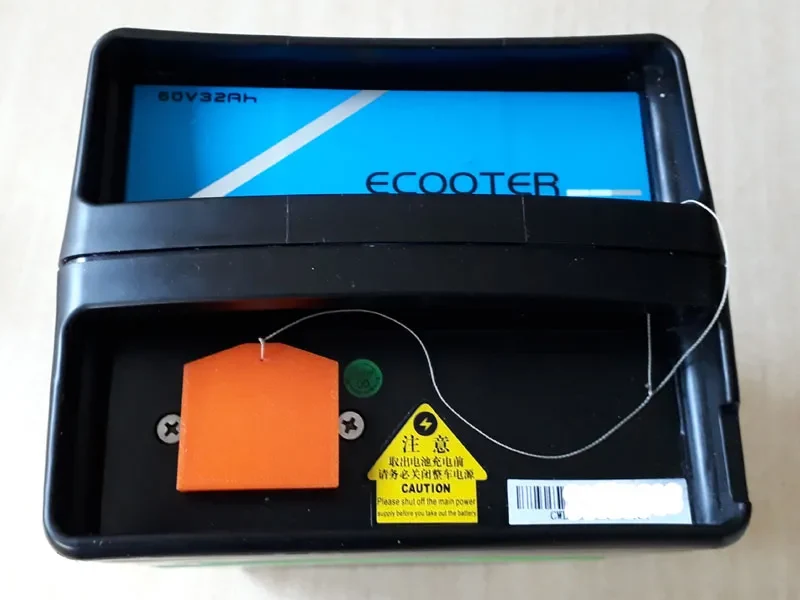

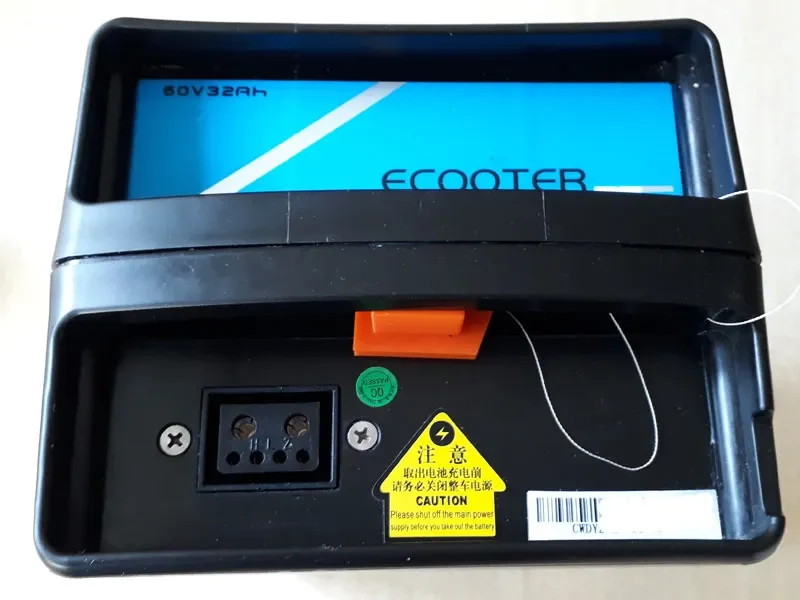

Чтобы он был доступен при необходимости, я разработал его с двумя функциями. Во-первых, у него есть отверстие за пределами защищенной зоны, чтобы прикрепить шнур к батарее. Во-вторых, общая высота соответствует высоте под ручкой для переноски аккумулятора.

Это плотное прилегание. При подключении к электрическому соединению оно достаточно хорошо герметизируется. Если его потянуть за ручку, он не будет двигаться во время движения. Благодаря плотному прилеганию сцепление улучшается за счет выемок на противоположных сторонах.

Распечатать инструкции
Категория: Настройки автомобильной печати

Плоты: Нет
Поддерживает: Нет
Разрешение: 0,2 мм
Заполнение: 20%

Нить: НАСТОЯЩАЯ нить PETG оранжевого цвета.

Примечания:
Без полей,
Слои: 5 нижних, 5 верхних, 4 по периметру.

Как я это разработал

Кепка предназначена для электросамоката AGM ECO (Экутер). Возможно, аккумулятор или вилка аккумулятора используются и в моделях других марок. Если он не подходит для вашего приложения, возможно, вы все равно сможете использовать эту идею или конструктивные особенности.

Для проектирования я использовал ThinkerCAD. При первоначальном проектировании использовались размеры вилки зарядного устройства. А высоту определил по замеренному пространству под ручкой. Поскольку правильная установка зарядного устройства зависит от электрического контакта, оно оказалось очень неплотным. Мне потребовалось 2 итерации, чтобы найти правильные размеры.

Отверстие для шнура совсем маленькое (я использовал веревку для воздушного змея). Вы можете просверлить его побольше, если шнур не подходит. Но имейте в виду, что у вас есть 3D-печать с достаточным периметром, чтобы осталось немного материала. Для узла была добавлена ​​полость.
