EZ 18650 Зарядные лотки с печатной пружиной

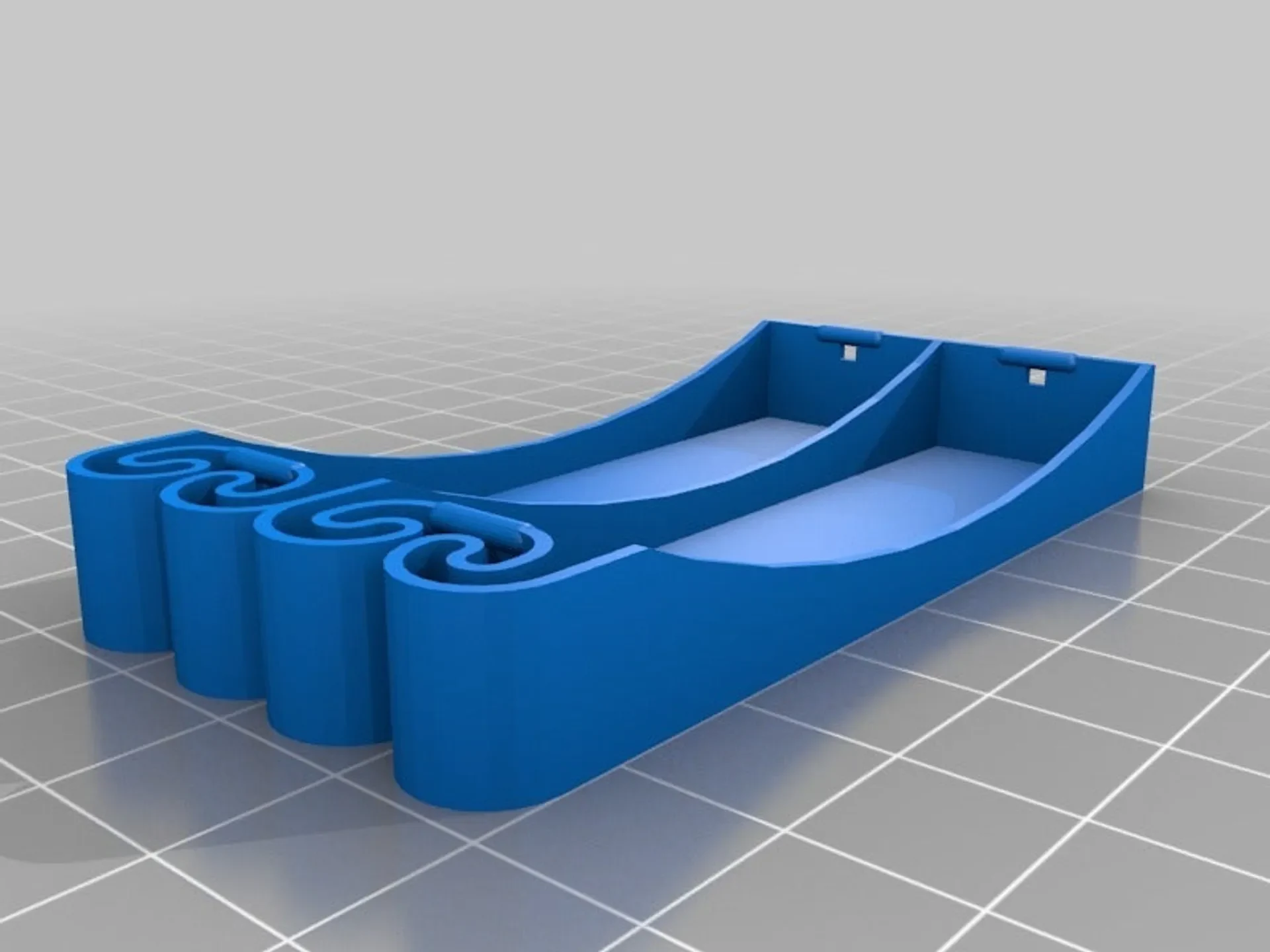

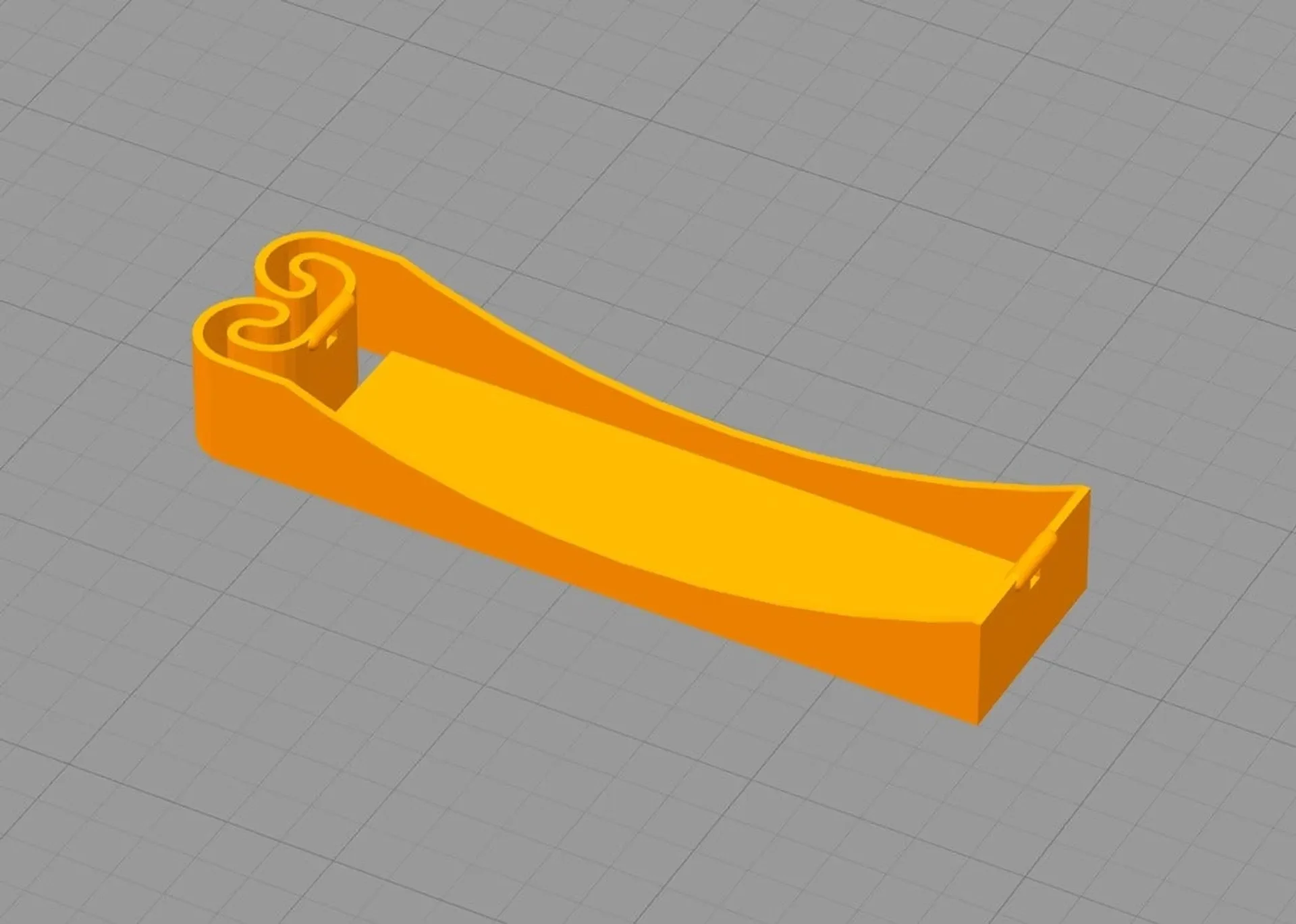

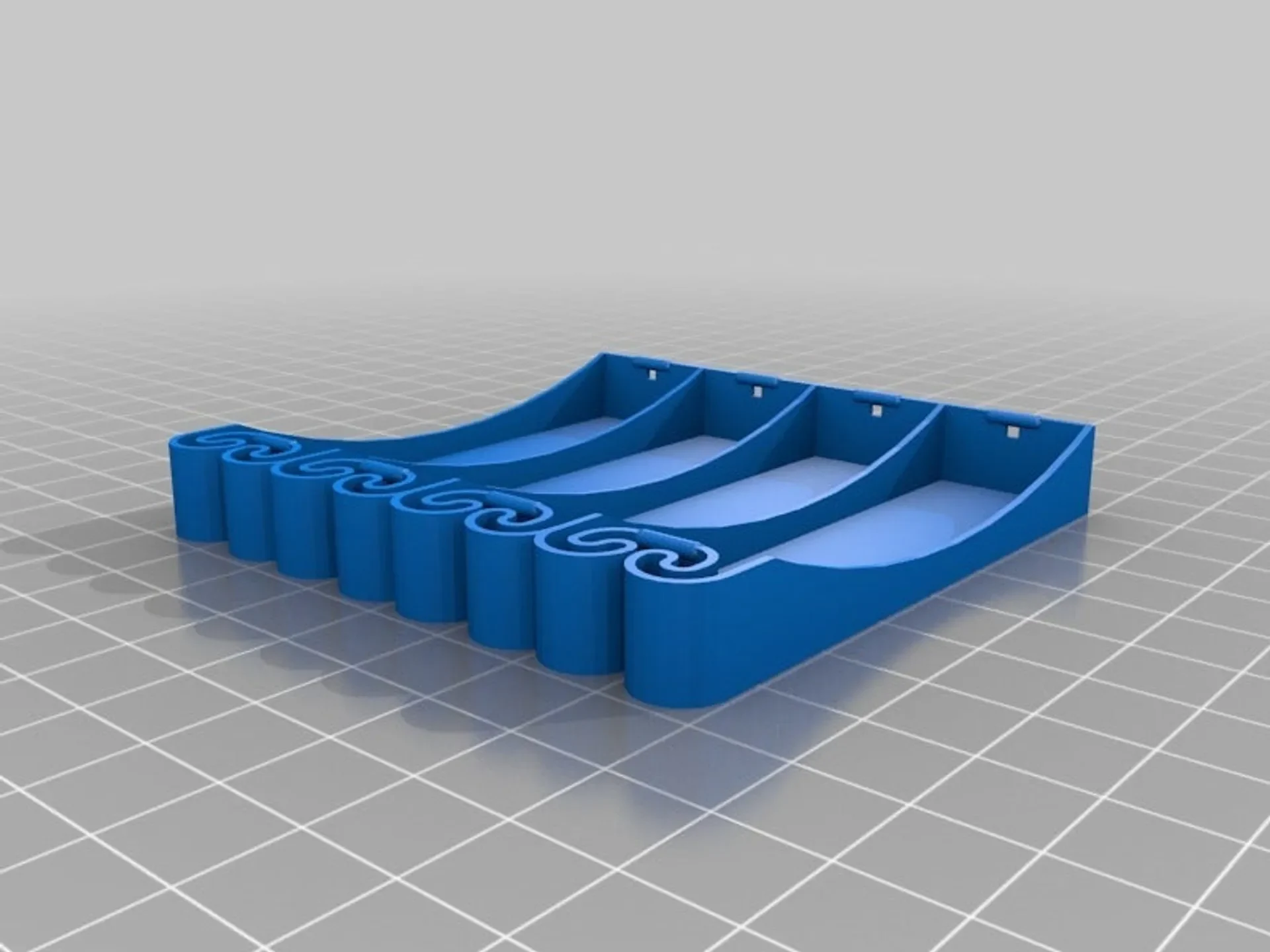

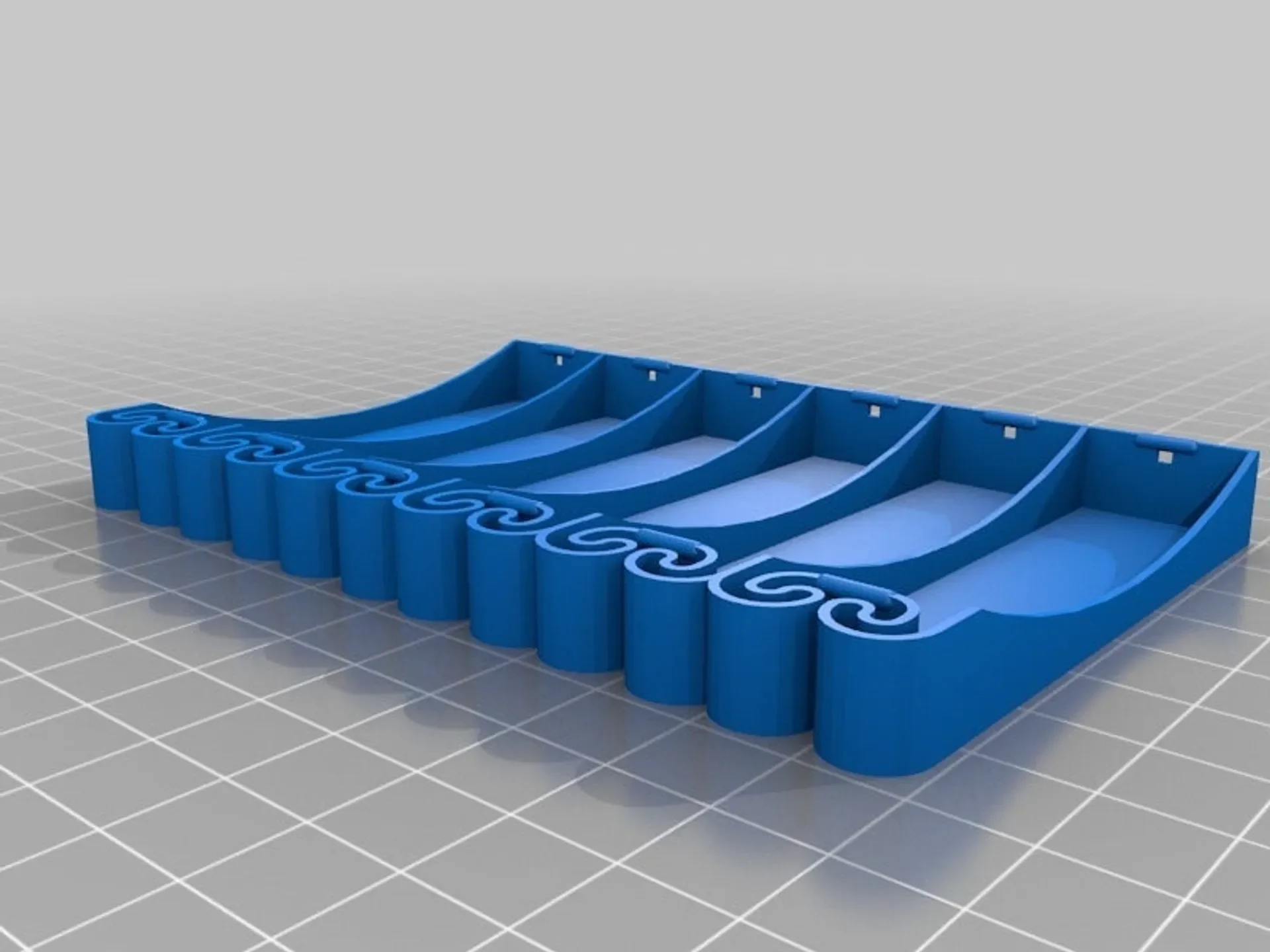

[Обновление: у меня было несколько запросов на 3 отсека, поэтому я загрузил нечетные отсеки 3-11, так что все 1-12 теперь включены. Наслаждайтесь!]

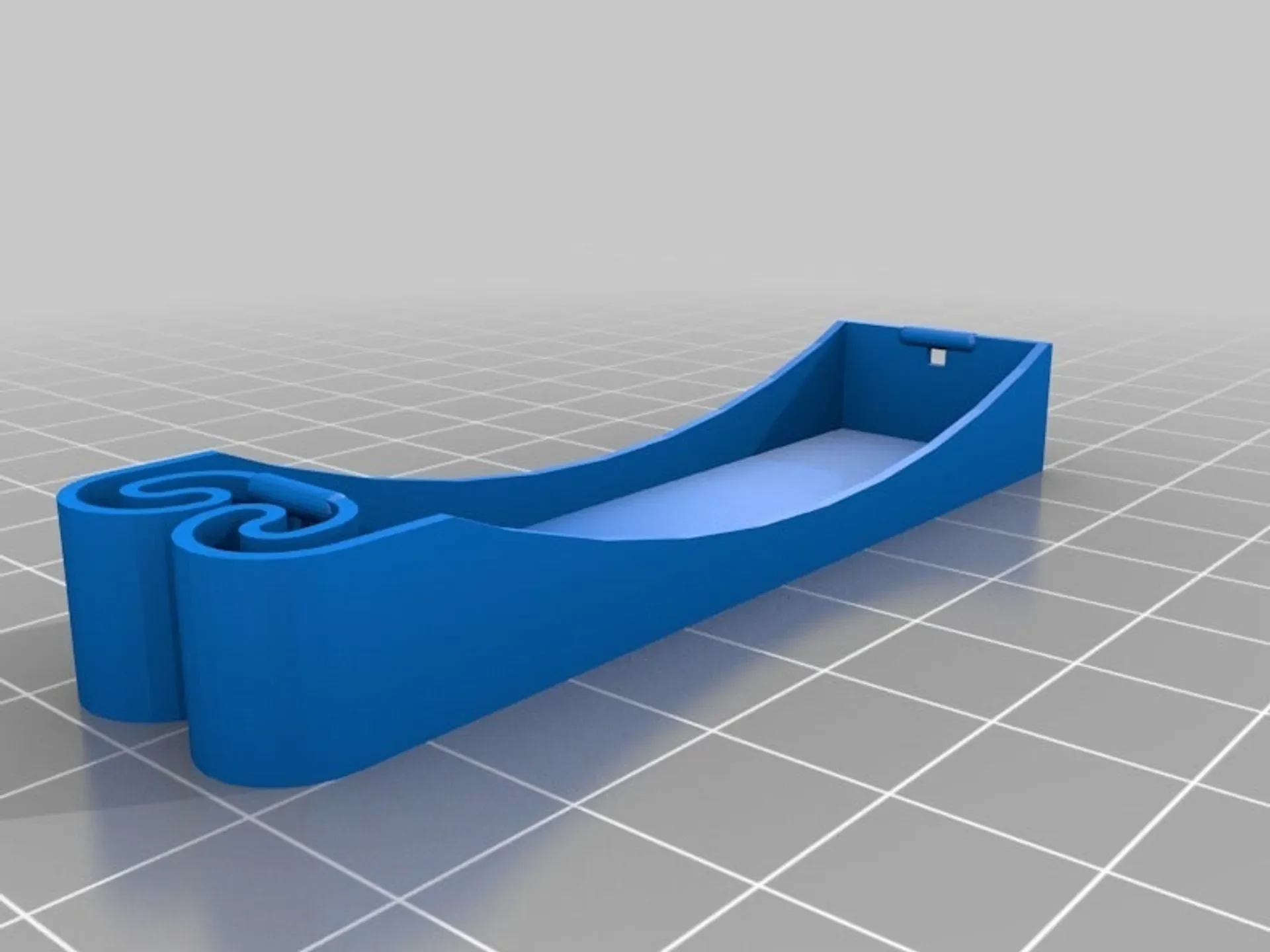

Мне нравятся пружинные держатели для батарей Enif, которые можно распечатать, но они показались мне слишком утомительными для быстрой сборки, несколько хрупкими из PETG из-за проводных каналов, а печать занимала много времени из-за всей эстетики и полностью закрытого характера, поэтому я оптимизировал их версию 18650 для легкой установки/извлечения батарей, более быстрой и простой установки проводов, а также для гораздо более быстрой печати с меньшим количеством материала с некоторыми простыми изменениями:
Удалены все каналы для проводов, что позволило сделать базовые 3 полных слоя печати (@0,350 мм) тоньше (поэтому вся проводка должна быть проложена снаружи)
Удалены двойные прорези для клемм батареи, что позволяет проводу просто сгибаться сверху, что значительно упрощает установку провода, а также позволяет легко припаивать сторону пружины, если это необходимо (что было почти невозможно при оригинальной конструкции).
Удлиненный цилиндрический выступ, предназначенный для выступания провода клеммы аккумулятора к передней части стены, чтобы можно было обернуть провод вокруг верхней части и легче скрутить вокруг себя.
Общая высота уменьшена до чуть ниже среднего уровня, но все еще достаточно высока, чтобы захватить ячейку с пуговицами (отказ от возможности штабелирования — мой можно использовать только в один слой)
Изменена конструкция пружины для удаления неподрессоренной области двойной ширины (уменьшение ширины каждой прорези на 4 EW).
Удалены боковые и нижние канавки для ячеек.
Уменьшены стены между соседними батареями до 2 снарядов (@0,45 РЭБ).
Удален нефункциональный текст и маркировка батареи (поскольку я настраиваю их со стороны пружины как + или -, в зависимости от конфигурации).
Уменьшена высота стены за счет модифицированной версии выемки enif «grip».

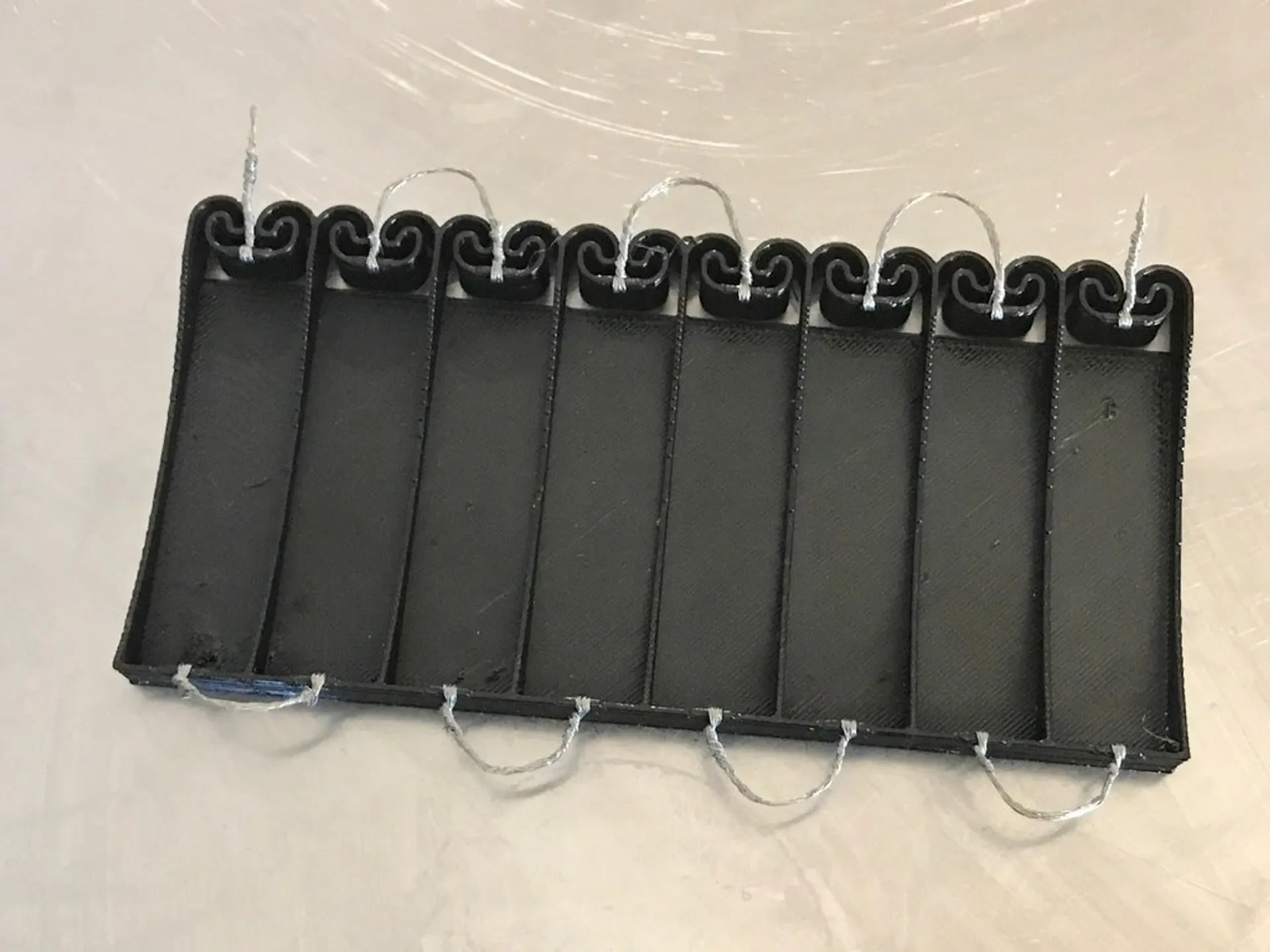

Чтобы использовать их, возьмите оплетку для распайки, луженую оплетку или вручную зачистите провод 18 или 16 AWG и проденьте его в пазы, загибая сверху и скручивая вокруг себя. Вы можете взять длинную прядь и продеть каждое отверстие, обернуть один или два раза, а затем перейти к следующему отверстию, что также позволяет создать параллельную конфигурацию.

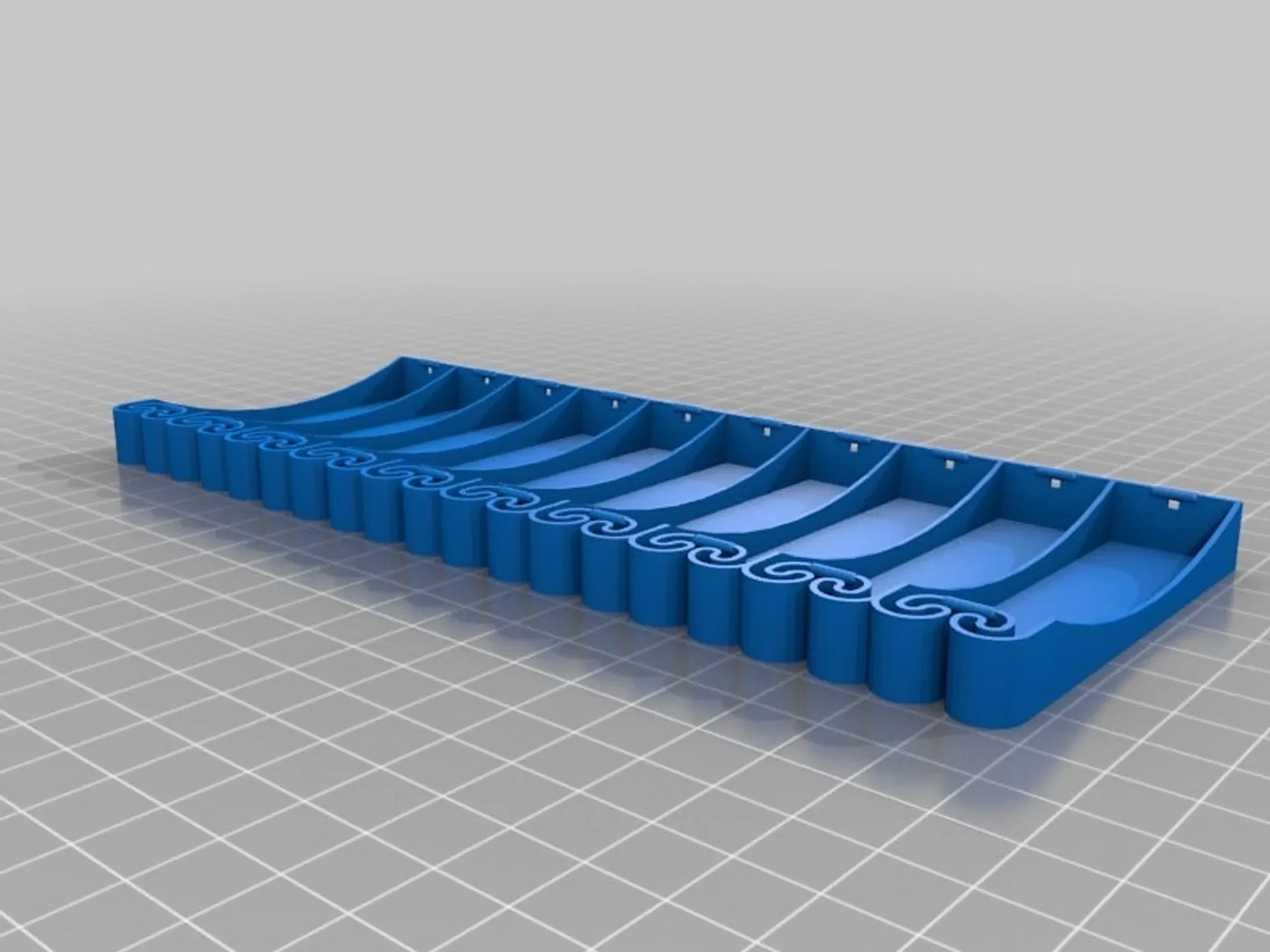

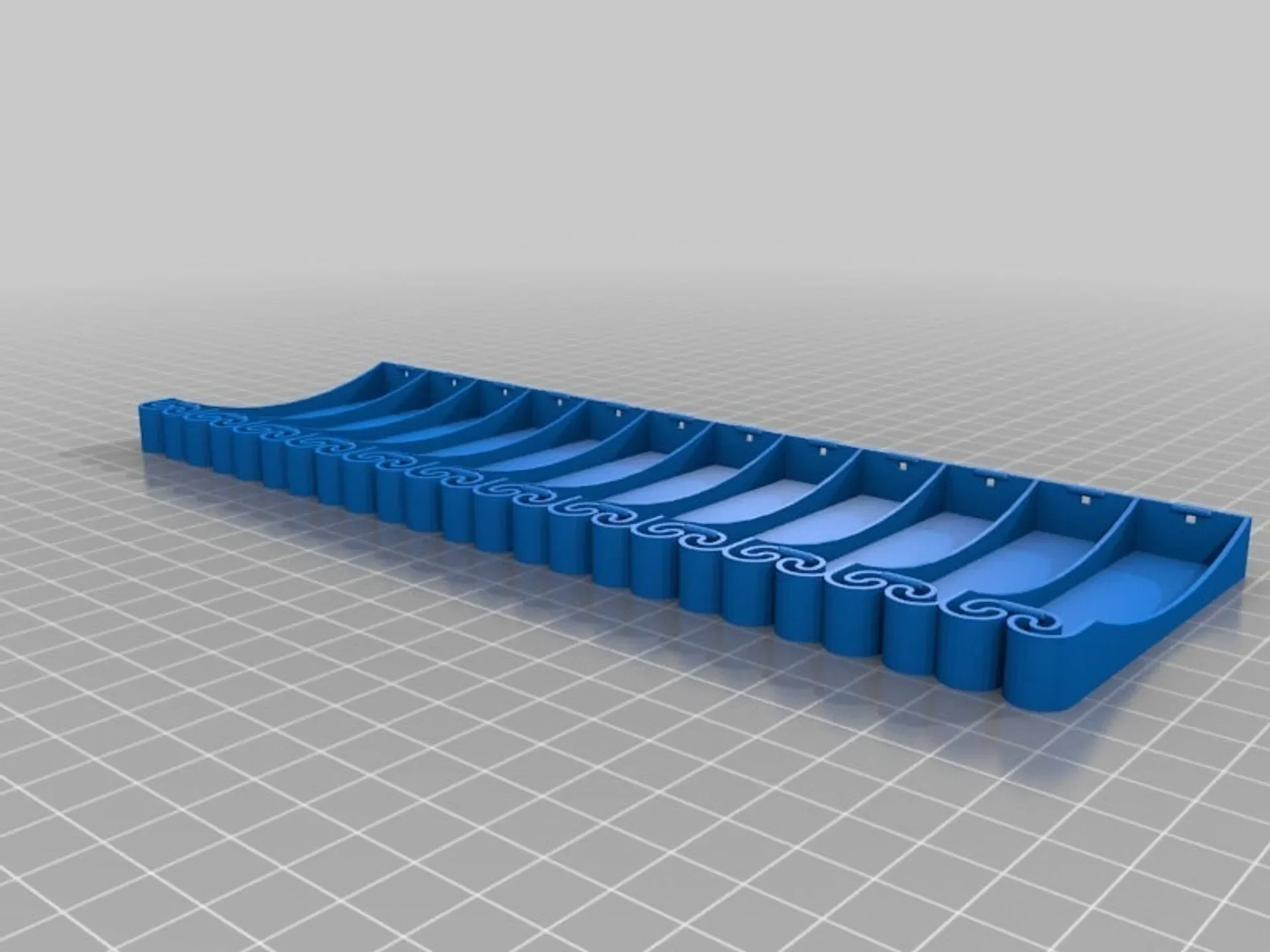

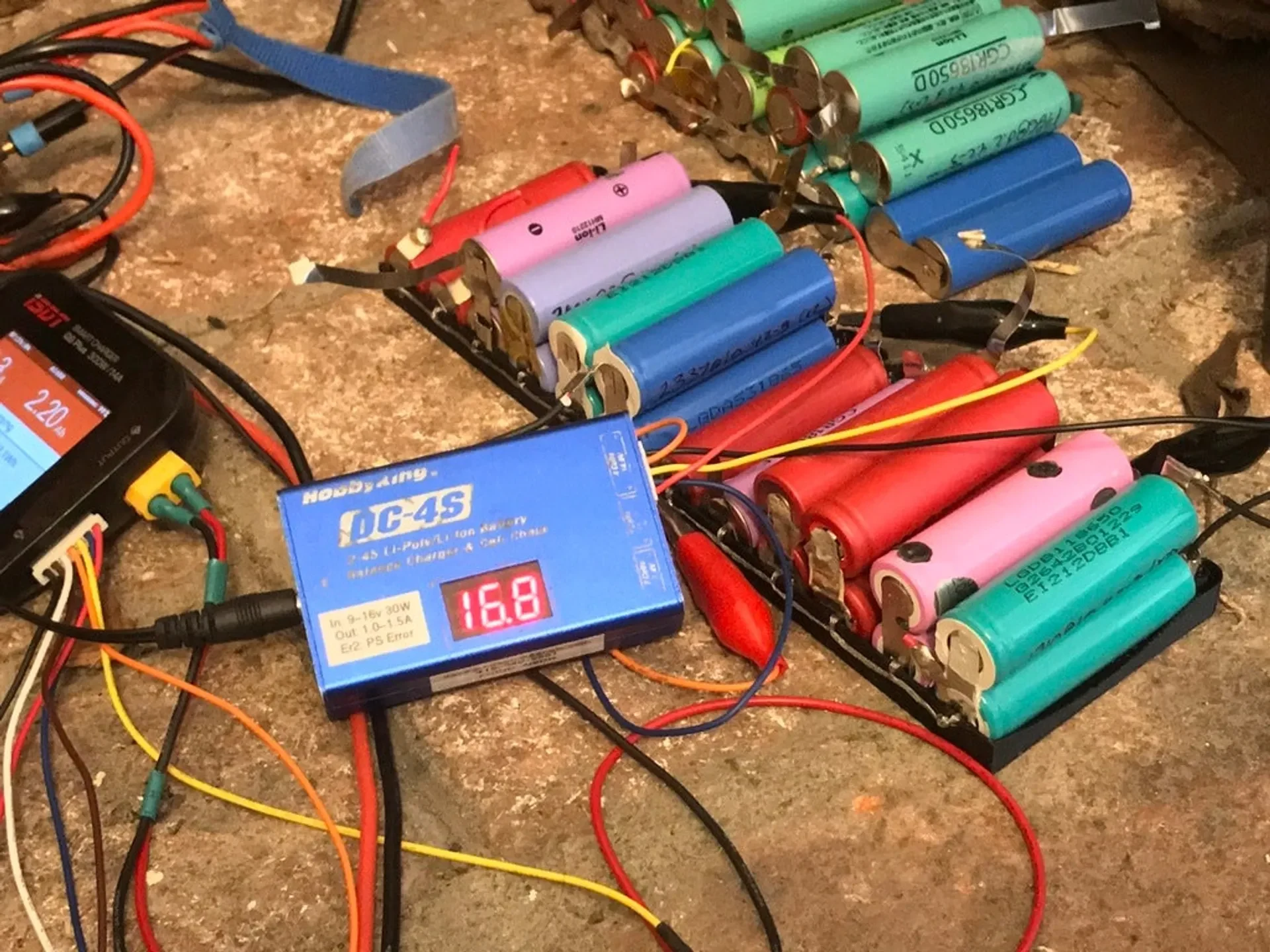

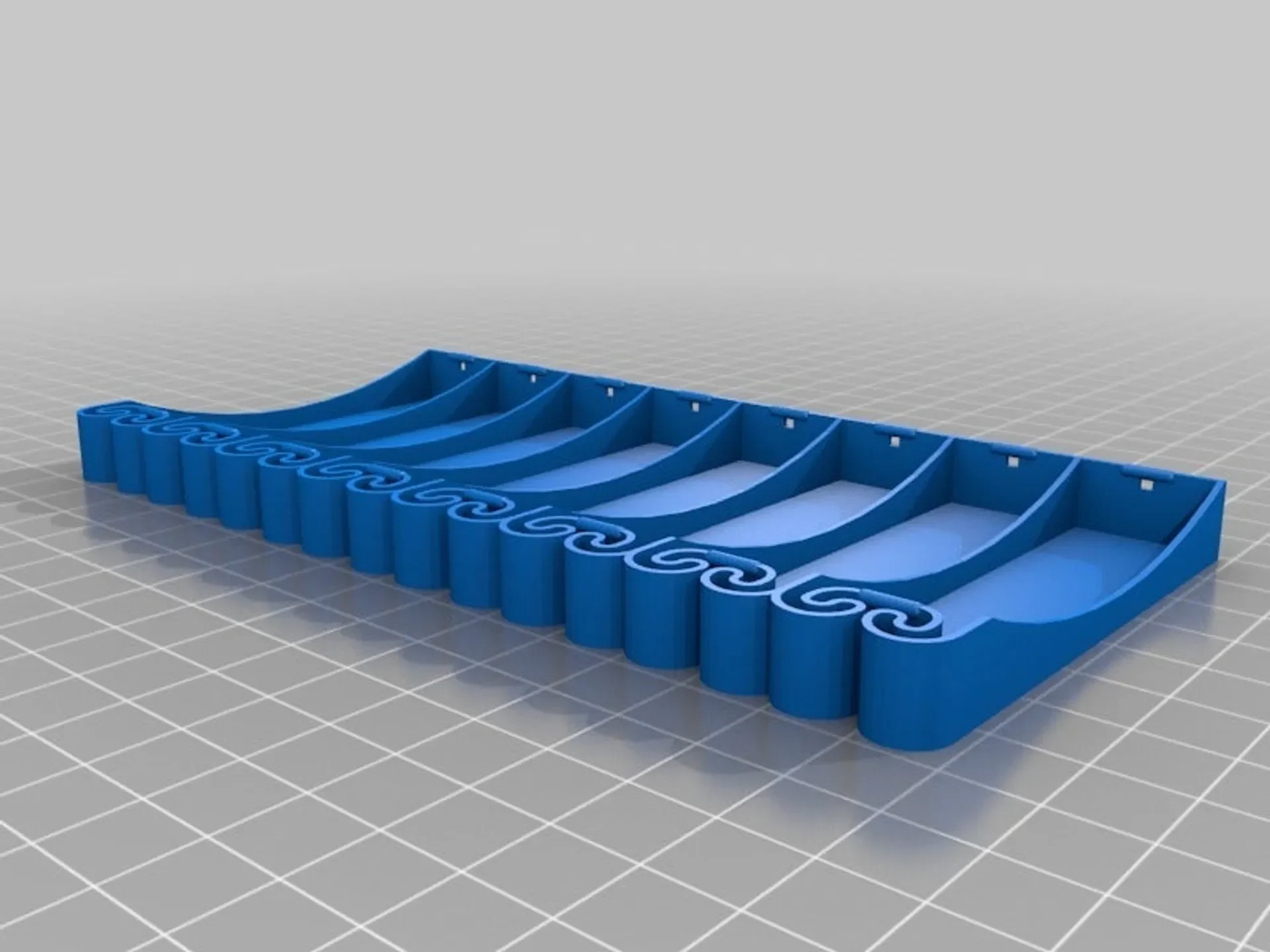

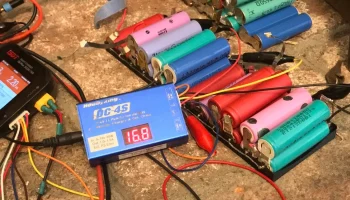

Я сам распечатал 2: один x8, настроенный 8S1P с каждым отдельным слотом, который я использую с набором балансировочных проводов 8S с припаянными зажимами-кроликами, чтобы я мог быстро настроить зарядку между x1 и 8x элементами 18650 с помощью моего iCharger 308Duo. Я также распечатал один x12 и настроил его на 4S3P для использования с зарядным устройством Hobbyking LiPo за 8 долларов и балансировочным проводом 4S с зажимами-крокодилами для быстрой зарядки до 12 (или более, если у вас уже есть элементы, соединенные вместе — см. Рисунок :), что удобно для зарядки большого количества аккумуляторов 18650, которые вы, возможно, извлекли из аккумуляторов ноутбука.
Файл OpenSCAD еще не готов к использованию в прайм-тайм, поскольку я только что взломал его, чтобы получить желаемые результаты, но он включен для вас, решительных душ (в этом файле нет настройщика, так как я уверен, что он просто сдохнет при изменении многих параметров).
Результаты?
Устройство x12 напечатало всего за 1 час-35 минут, а устройство 8x — всего за 1 час-5 минут с использованием стандартной настройки «Быстро 0,35» на моем Prusa Research i3 MK2.
Наслаждаться !
-=Дэйв
