18650 3-секундный аккумуляторный блок

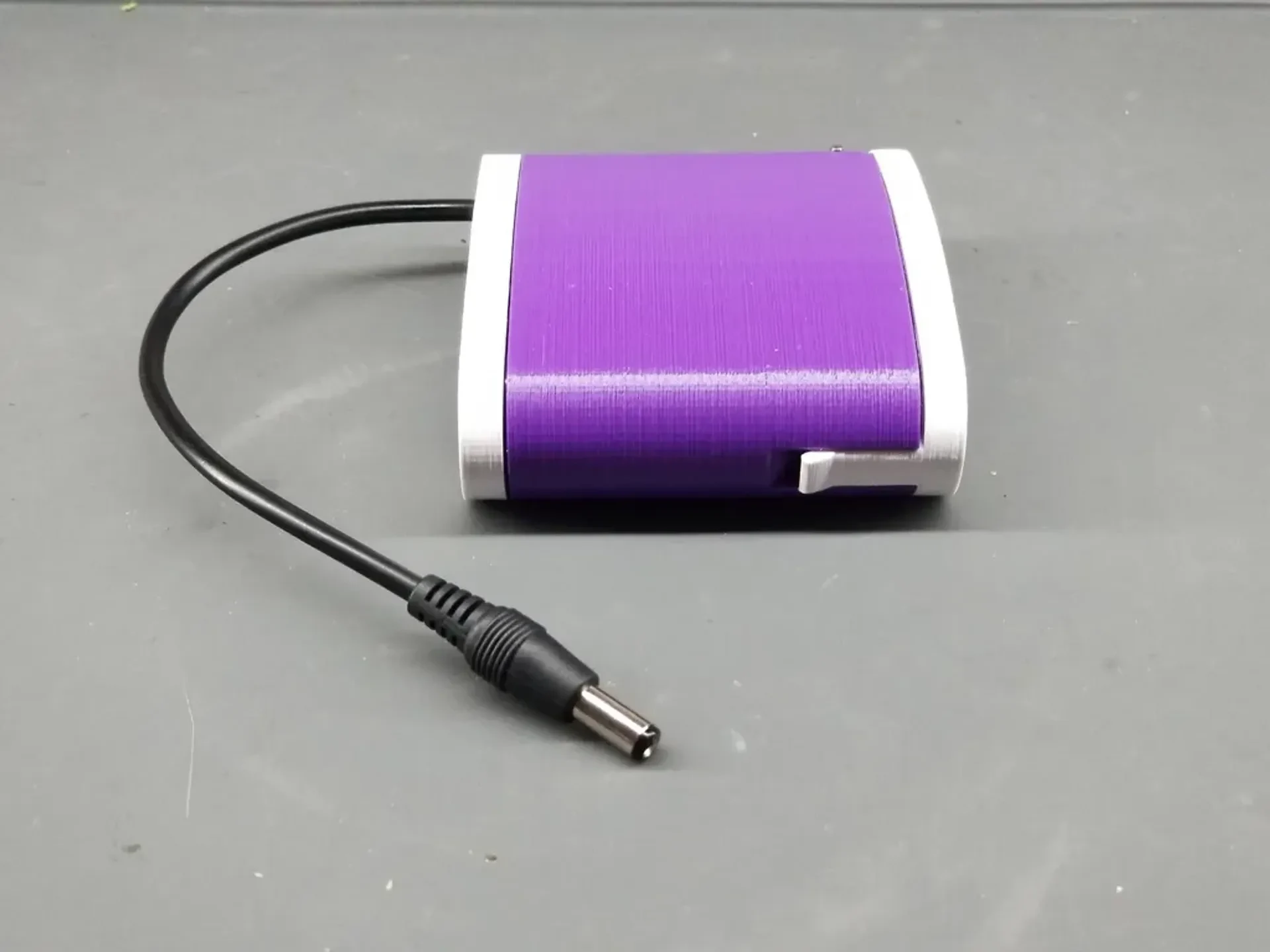

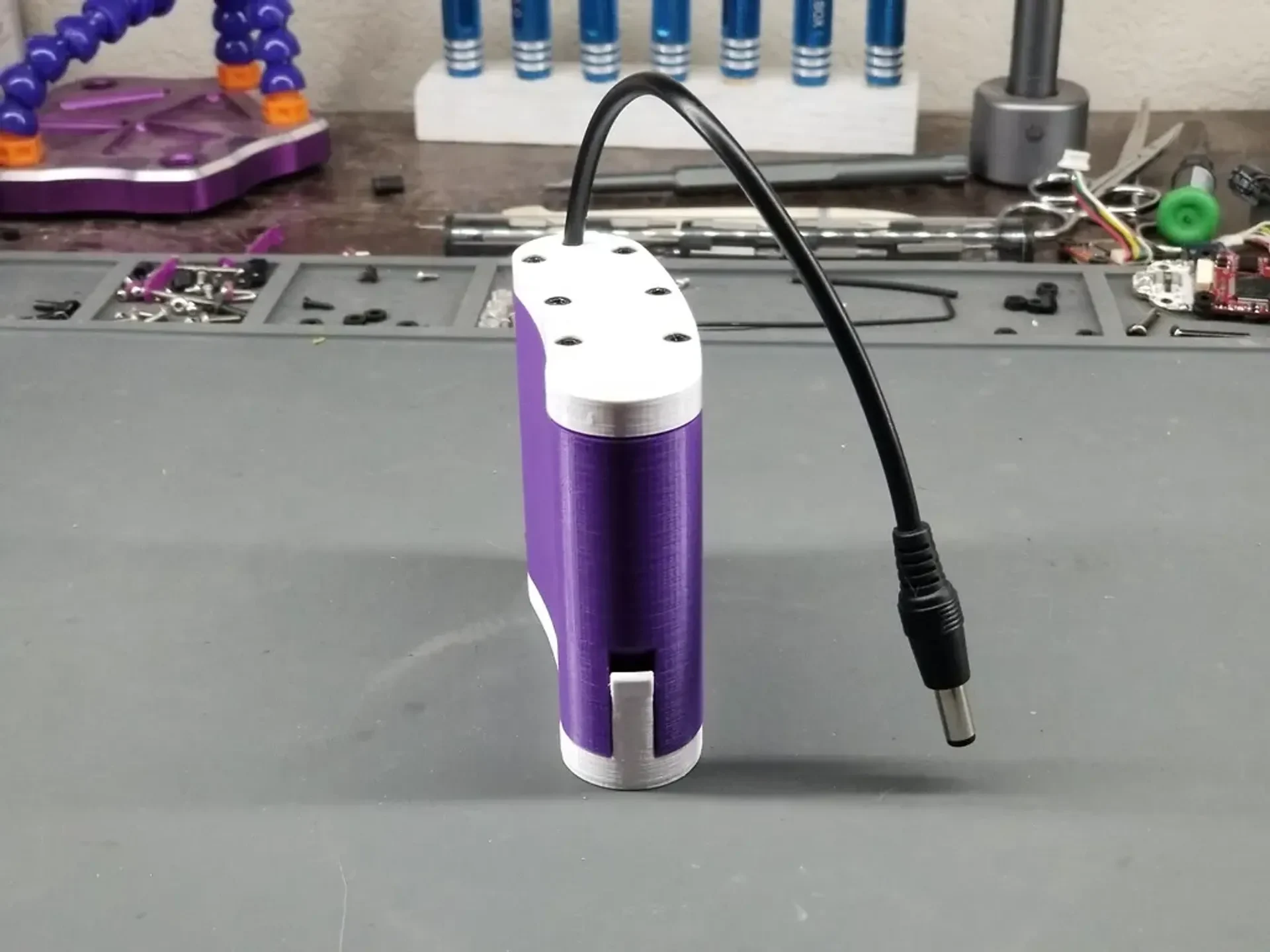

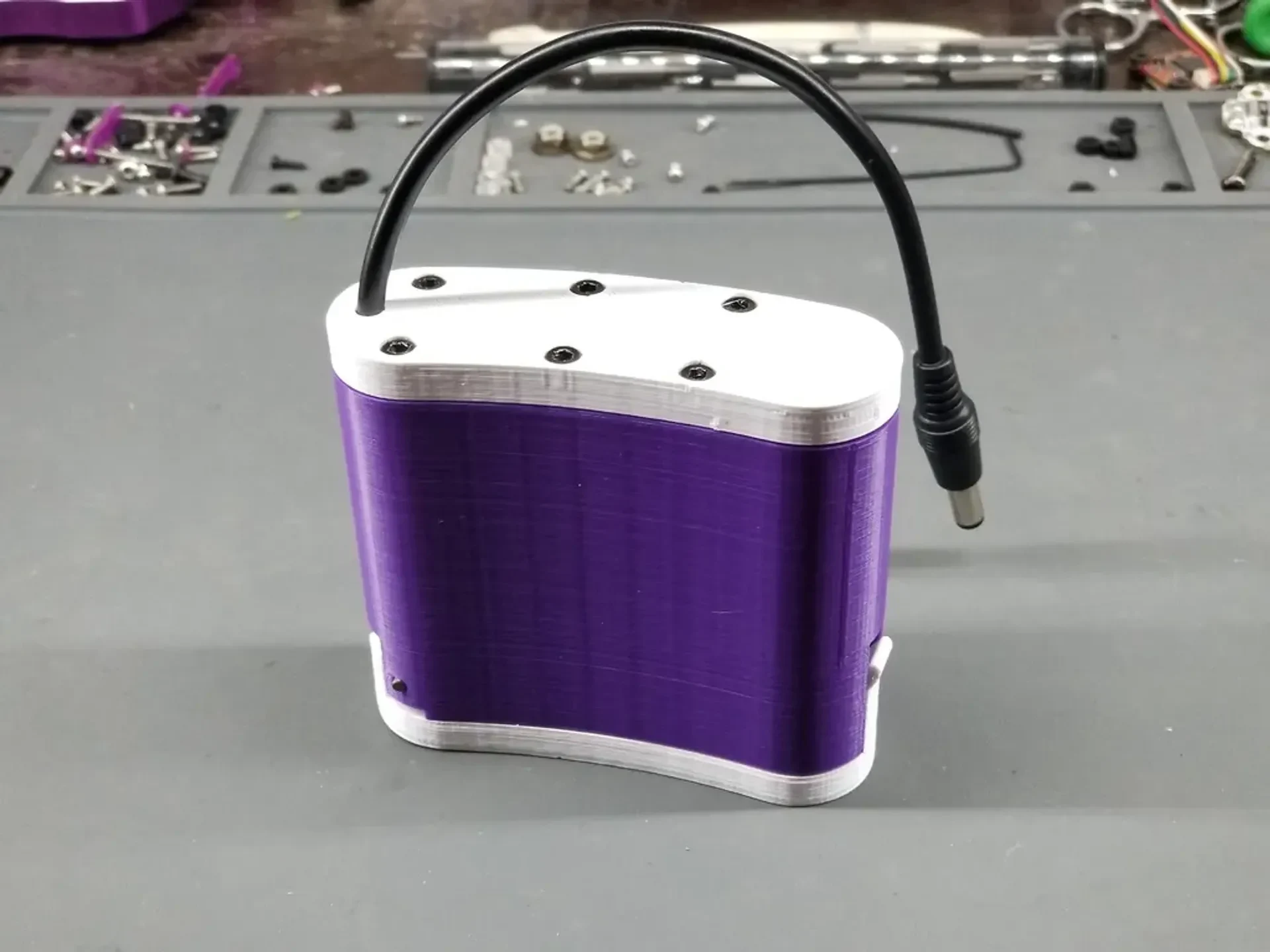

Создан аккумулятор 3s 18650 для очков DJI FPV с небольшой изогнутостью, чтобы его было удобнее носить в кармане.

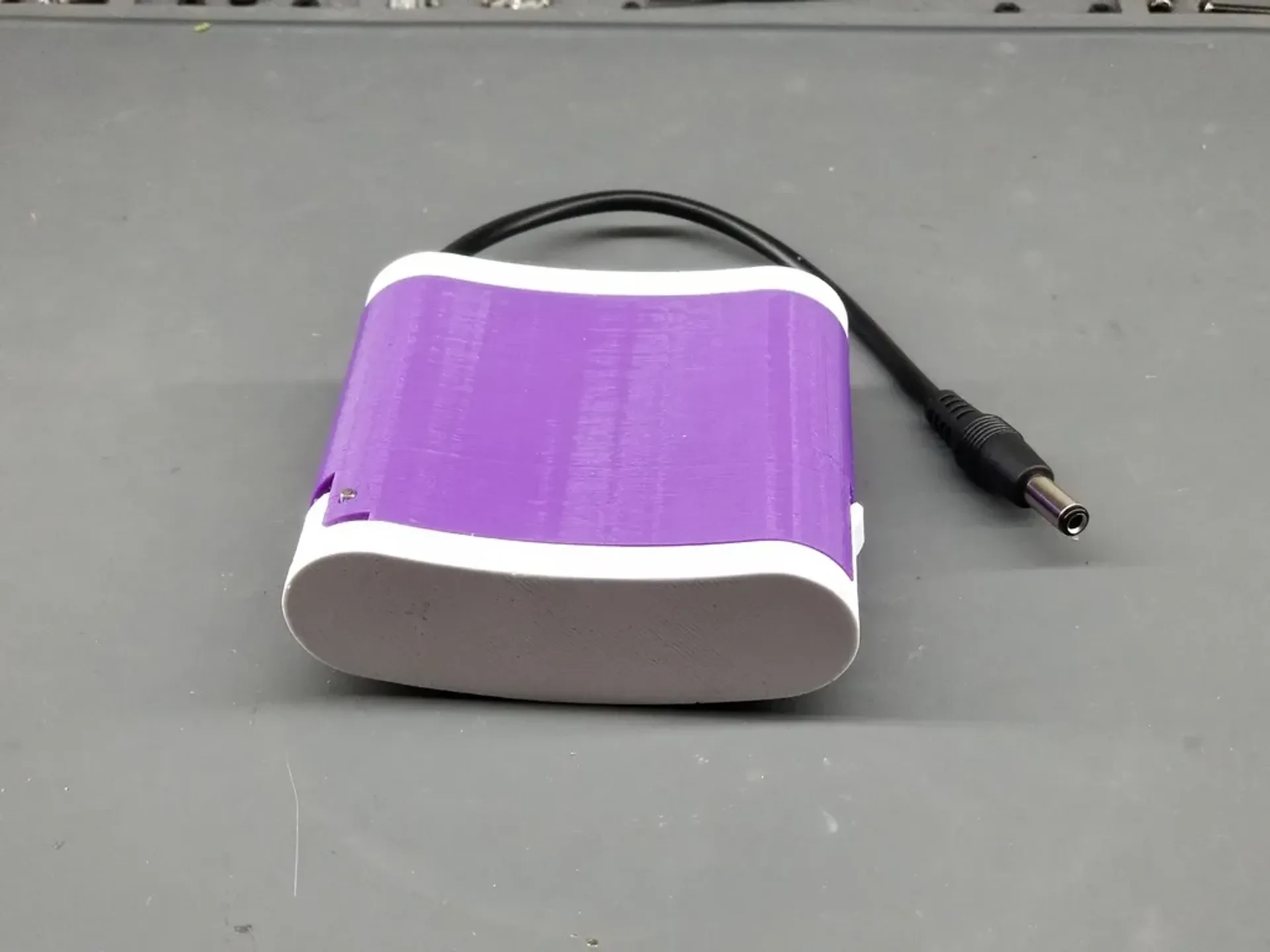

Петля и защелка красиво утоплены.

Я просто использовал стальной штифт от Ace Hardware для петли, но мне пришлось немного просверлить отверстие побольше, чтобы оно плотно прилегало.

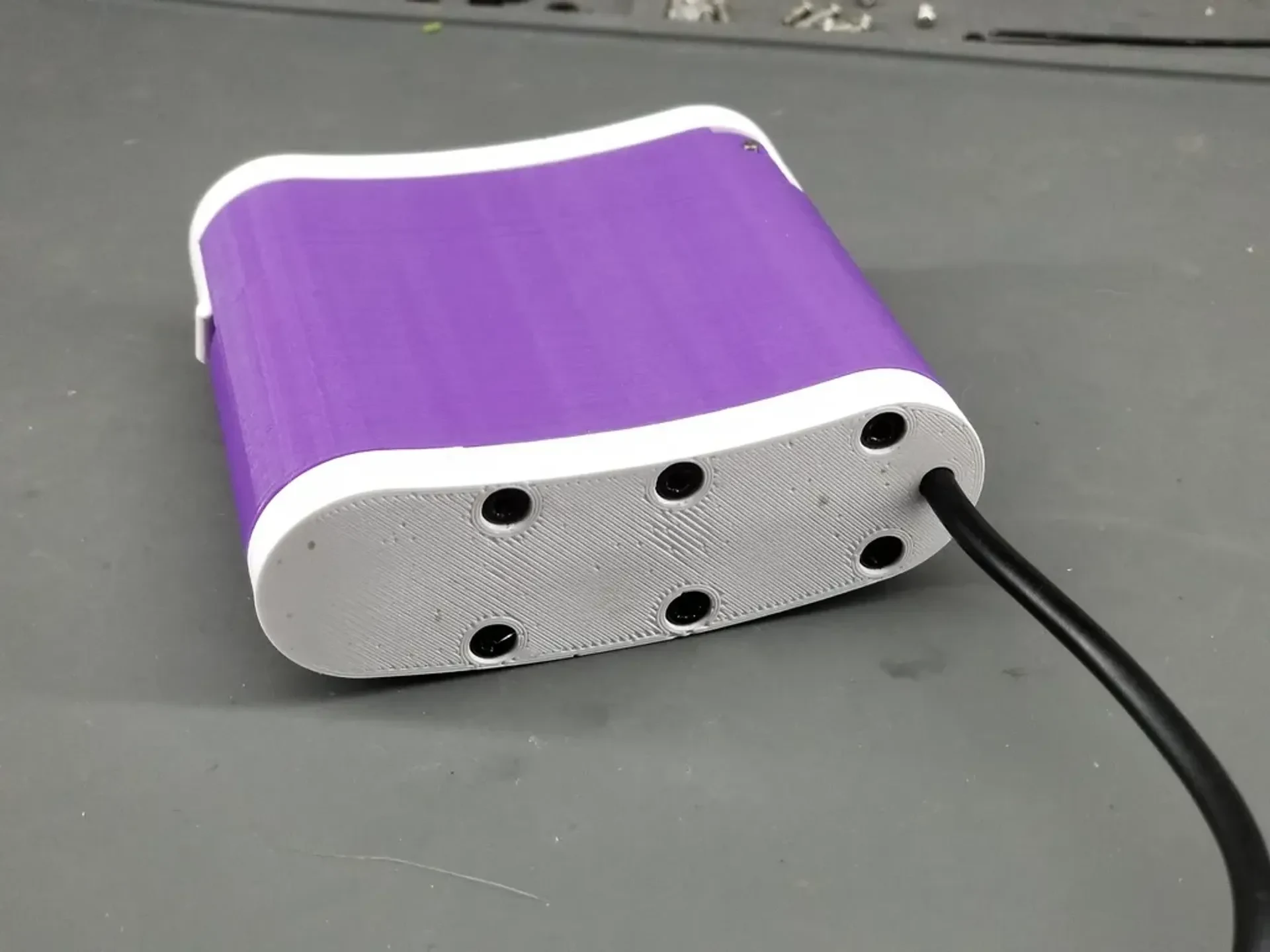

Винты М3 с головкой 10 мм.

Мне пришлось немного подпилить петлю, чтобы получить хороший прикус, но не настолько, чтобы это вызвало чрез��ерную нагрузку на PLA и привело к его поломке. Я вернулся и постарался компенсировать излишек материала в модели.

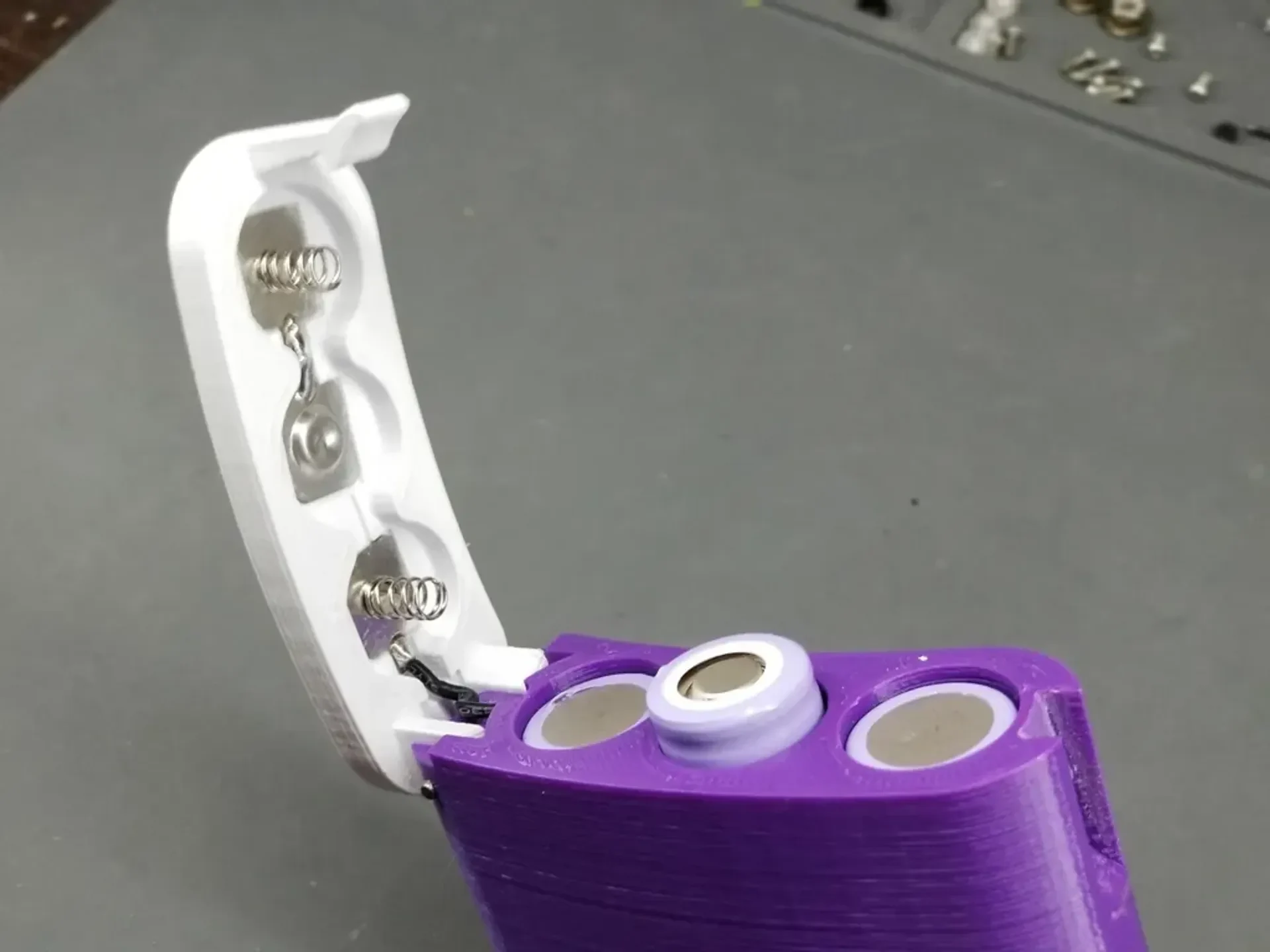

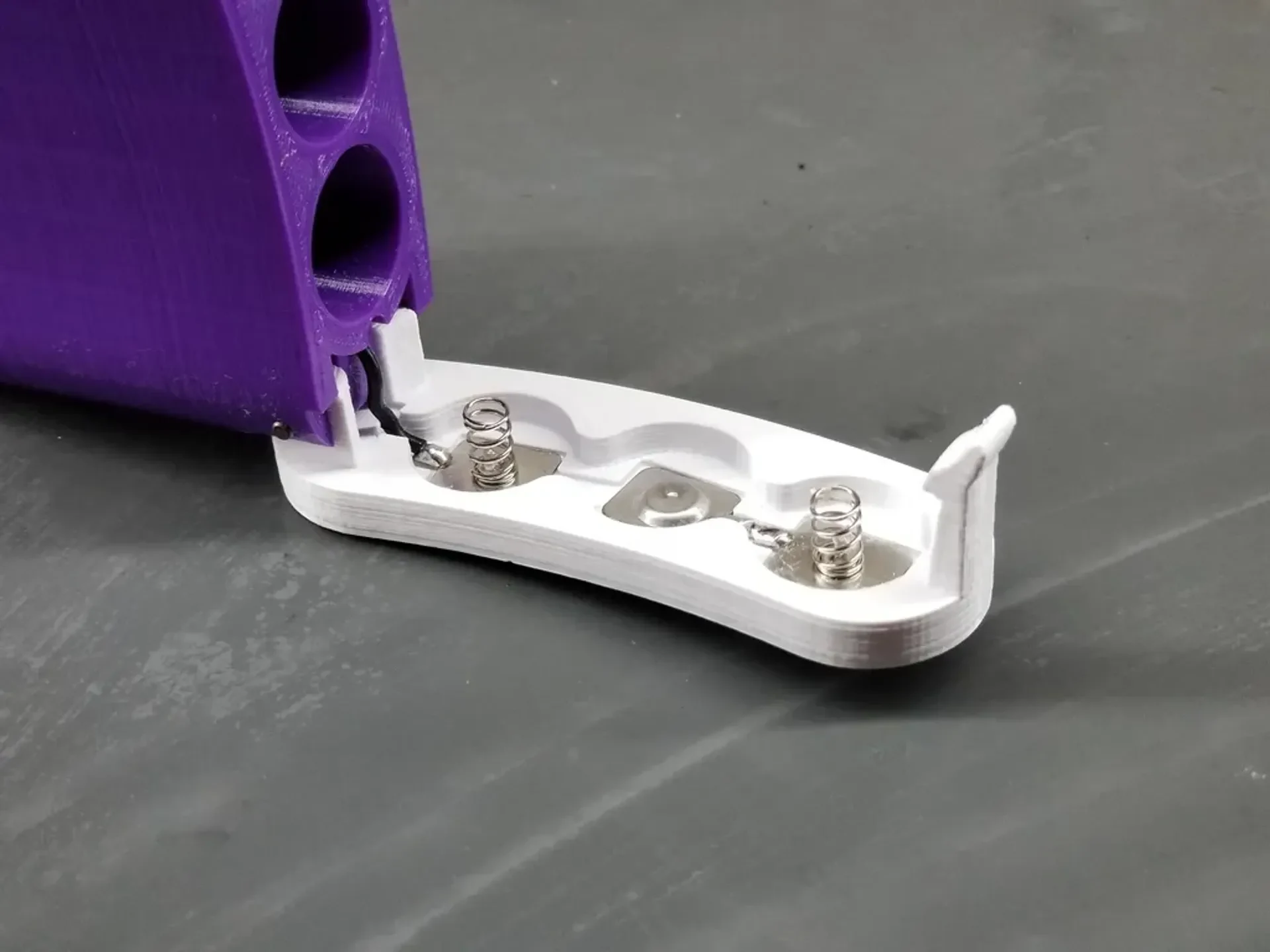

Клеммы аккумулятора приобретены в местном магазине электроники (я не смог найти в Интернете именно те, которые использовал). Выемка для них имеет размеры 14 x 11 мм и ширину 4 мм для удлиненной насадки. вы сможете найти что-то близкое.

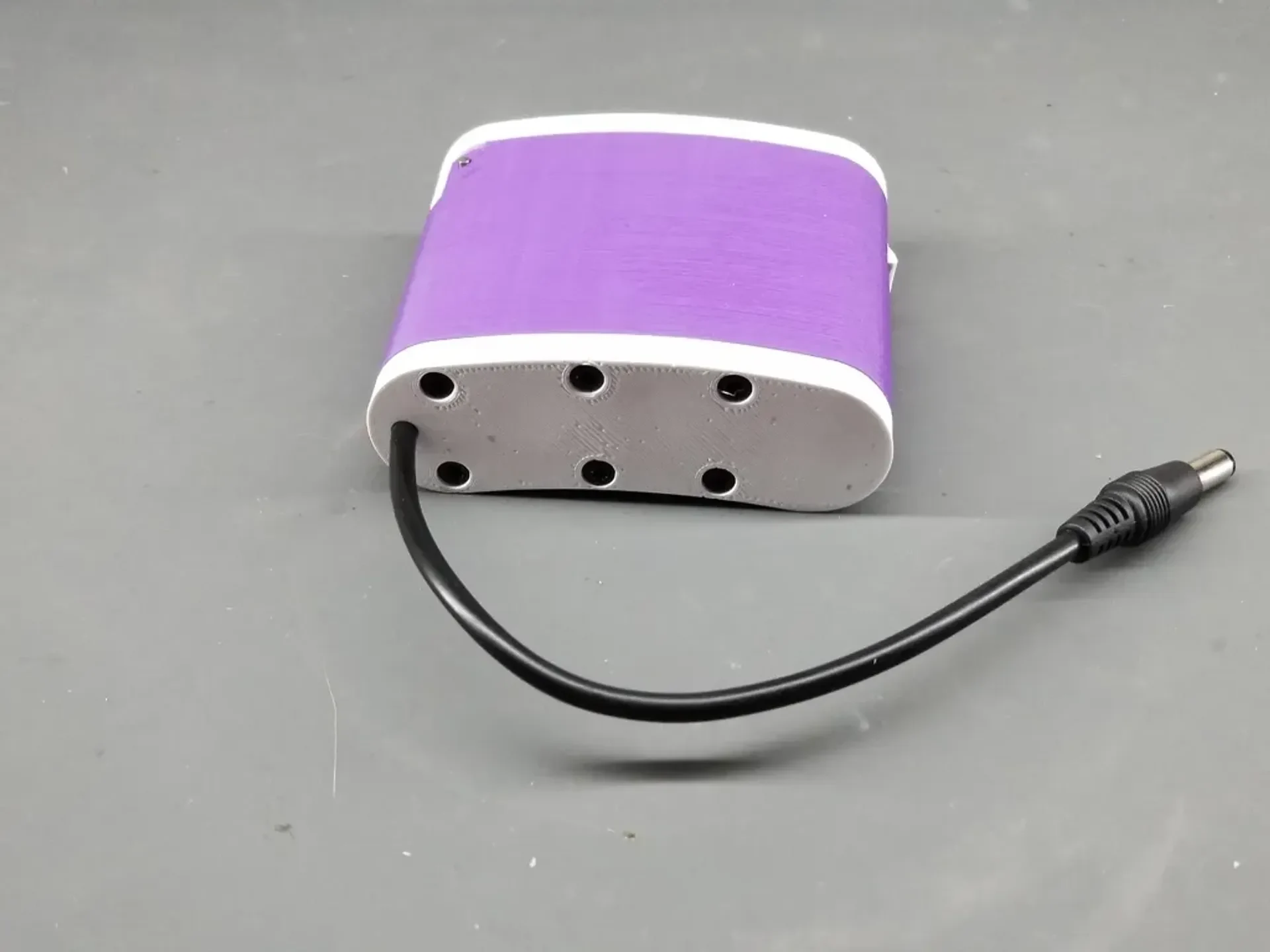

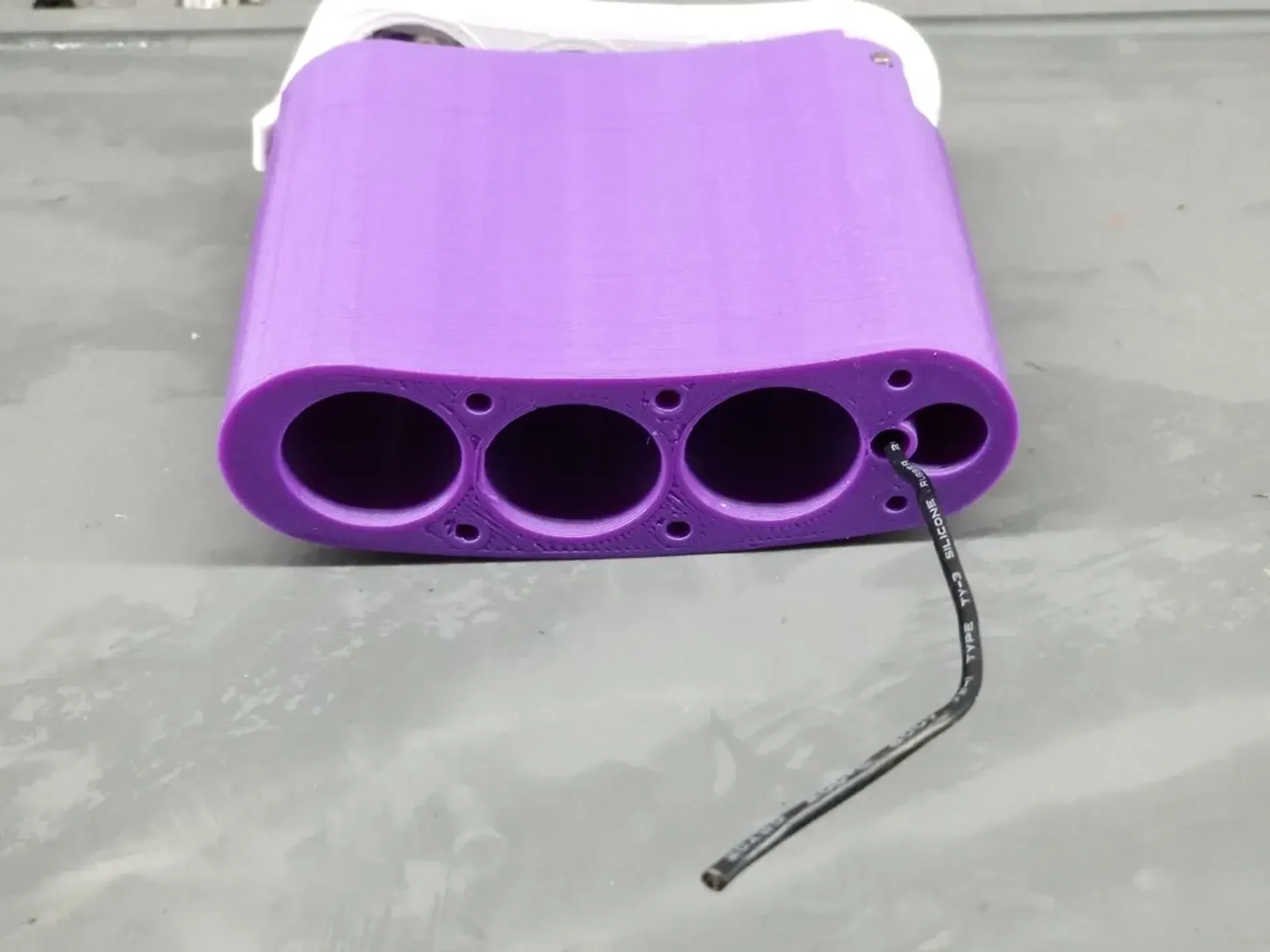

Внутри корпуса, где шнур питания входит в корпус, находится «служебный контур», который также помогает снять напряжение.

Я решил использовать заглушку ствола, но вместо нее вы, конечно, можете использовать XT60.

На корпусе можно печатать с заполнением всего 25 %, а для крышки и основания требуется 100 % заполнения.

Для механизма защелки на корпусе и крышке обязательно используйте опоры для достижения оптимальных результатов.

Я включил версию для обоих типов аккумуляторов 18650. Верх на пуговицах и плоский верх
