Аккумуляторный блок GD-77 18650

Это ремикс www.thingiverse.com/thing:2742838.

ОБРАТИТЕ ВНИМАНИЕ: я не представляю это как полнофункциональную замену заводского аккумуляторного блока OEM. Любое использование осуществляется на ваш страх и риск. Эта конструкция представляла собой просто способ размещения двух батарей 18650. Не было рассмотрено добавление схемы защиты аккумулятора.

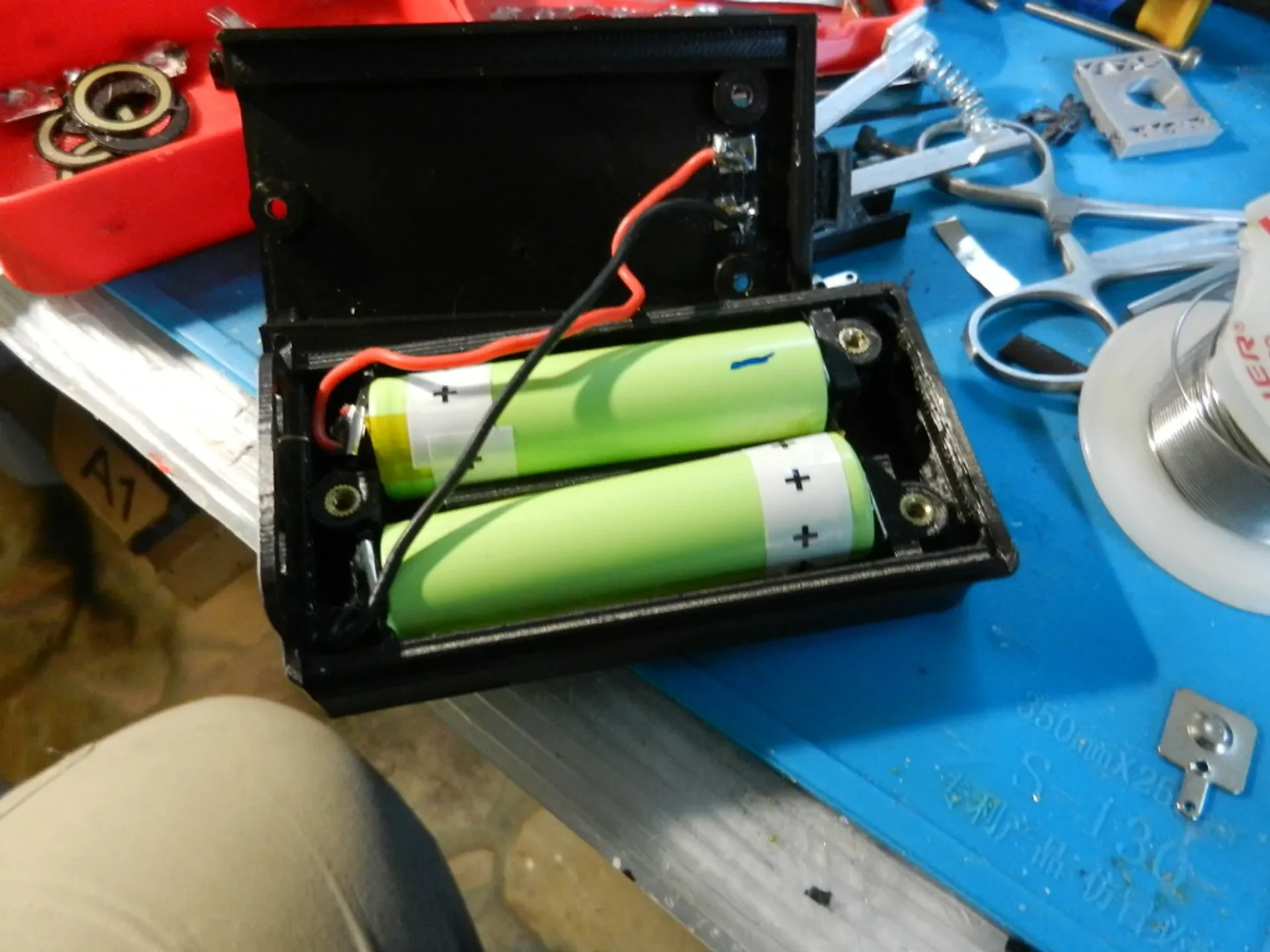

Сказав это, я вернулся к своей ��борке и позже включил плату BMS (я использовал эту www.amazon.com/gp/product/B0842Q1F68). Он плотно прилегает, но помещается внутри рюкзака поверх батарей. Вы должны правильно маршрутизировать свои соединения. Для соединений BMS я использовал кремниевый провод AWG 20.

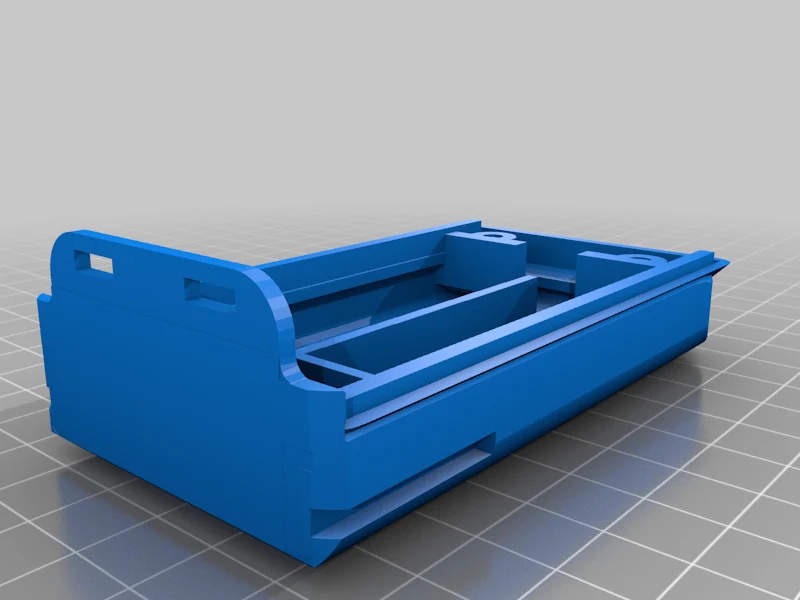

Zvones52o проделал тяжелую работу с задней частью выключателя батареи для GD-77 www.thingiverse.com/thing:2742838. Я только что сделал несколько модификаций в Tinkercad, чтобы можно было добавить две батареи 18650.

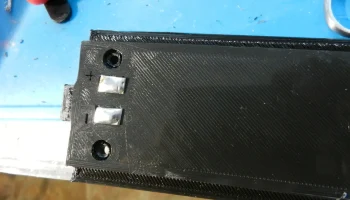

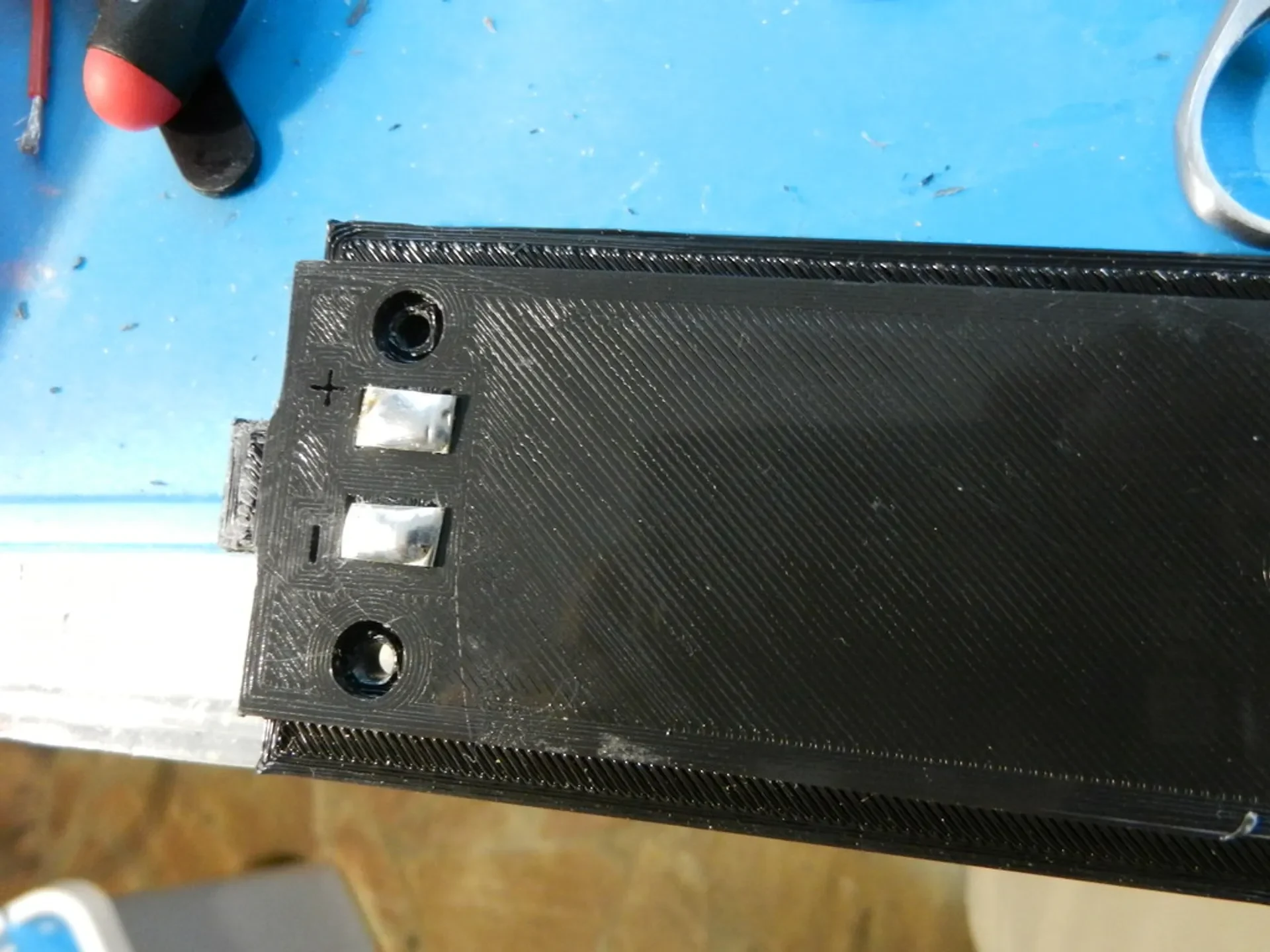

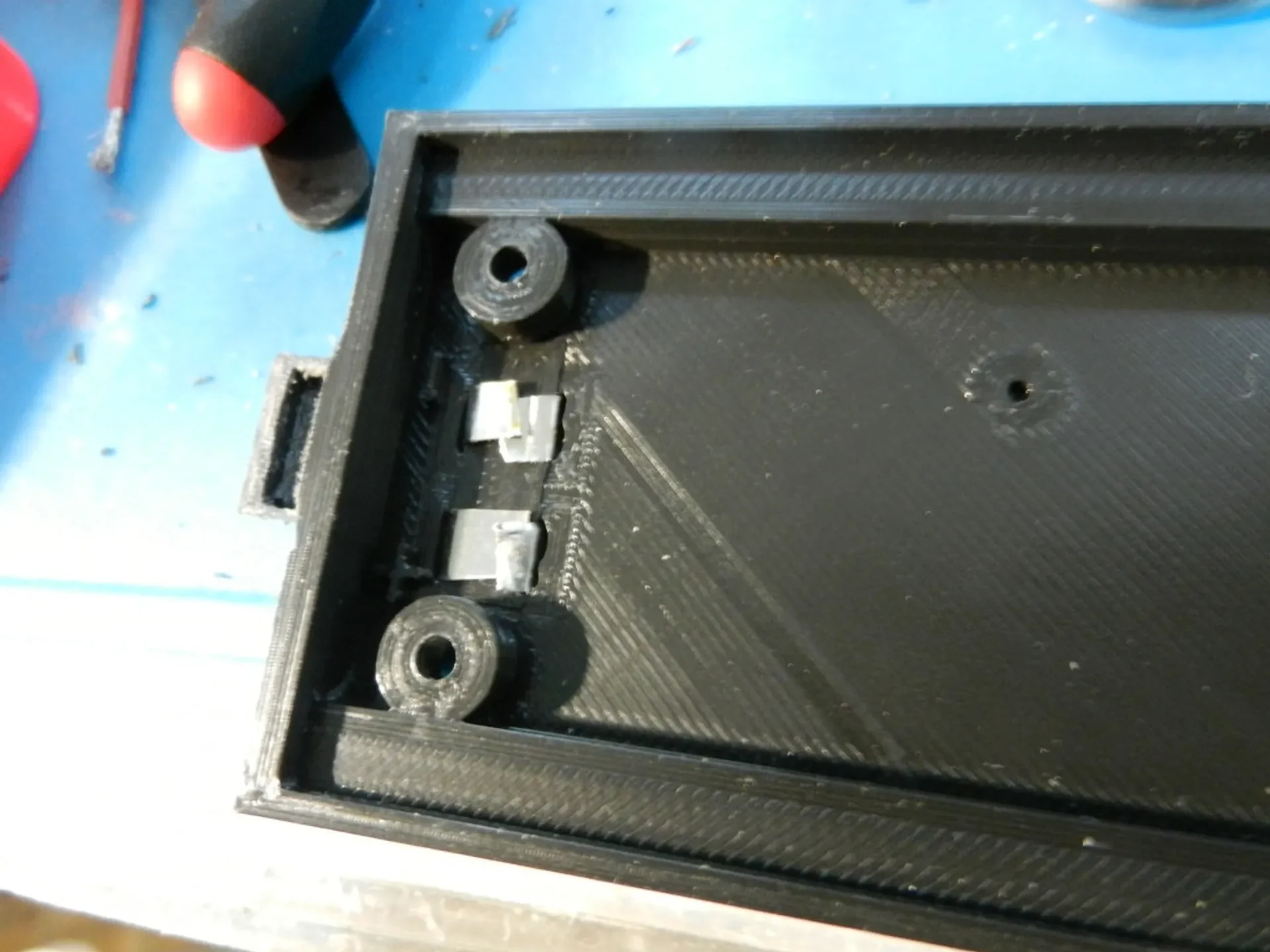

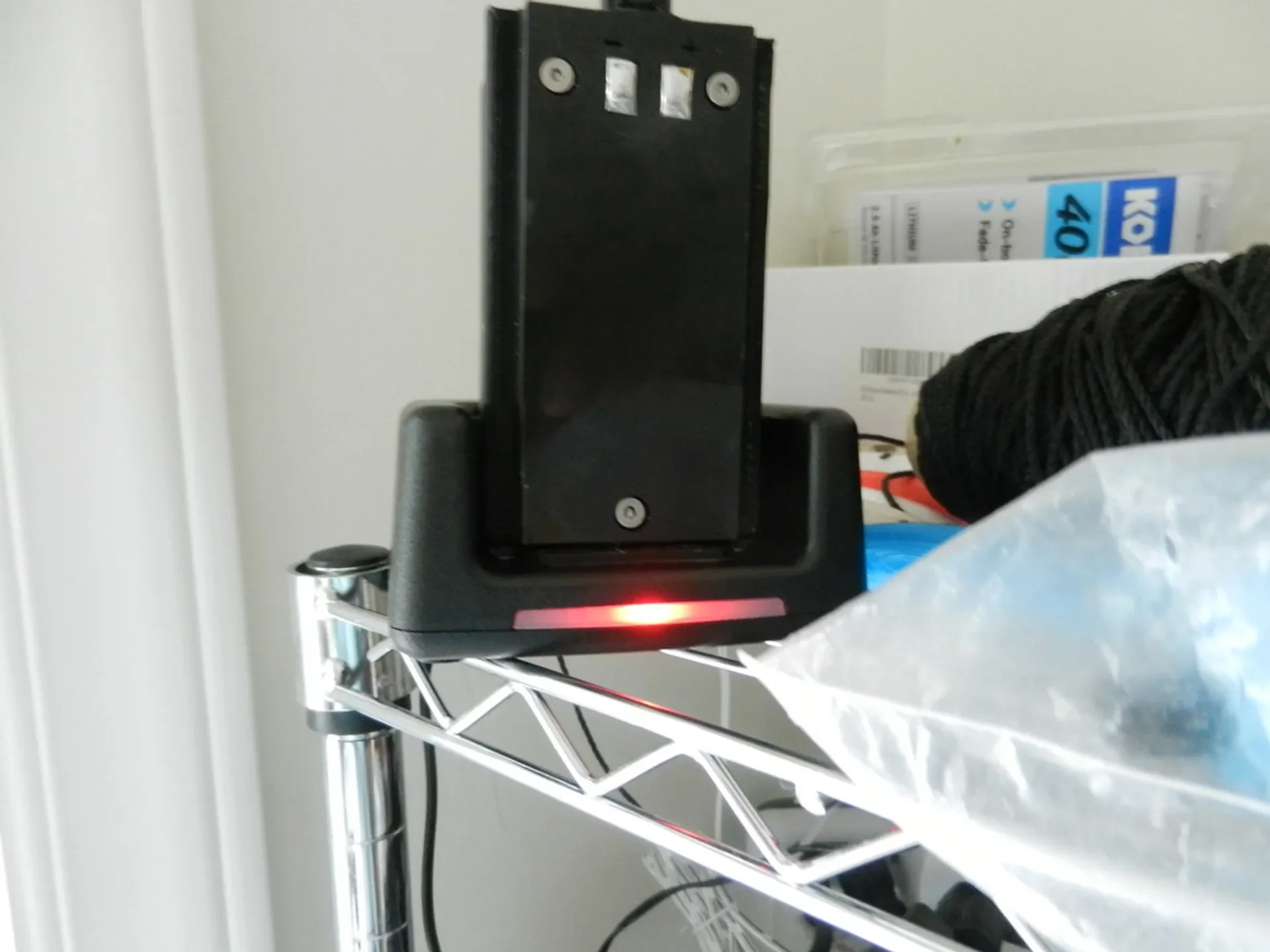

В моей версии используются резьбовые вставки для свинчивания деталей, а размеры отверстий примерно соответствуют вставкам для винтов с плоской головкой и скошенной головкой диаметром 3 мм. Электрические контакты зарядного устройства и радиоприемника выполнены из никелированных полосок, предназначенных для точечной сварки аккумуляторов в пакеты. Капля припоя создает приподнятую облас��ь для контакта. Возможно, вы захотите изучить альтернативные подходы.

Рабочую среду Tinkercad можно найти здесь:
www.tinkercad.com/things/gwjK4Wsbj8v

Настройки печати

Принтер:

Эндер 3

Плоты:

Нет

Поддерживает:

Да

Разрешение:

0,2 мм

Заполнение:

20%

Нить: любая PLA+

Примечания:

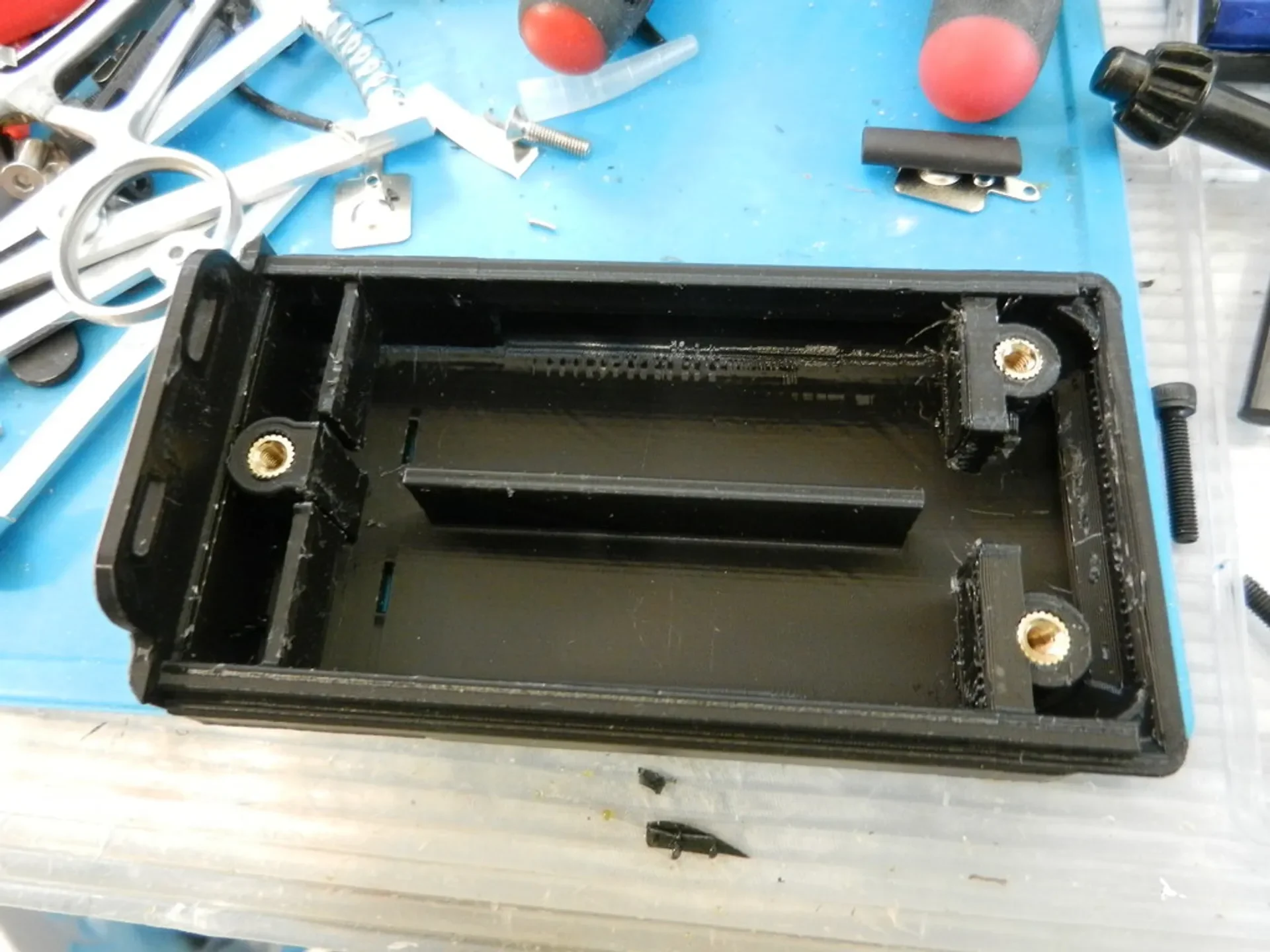

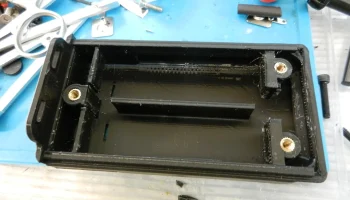

Я напечатал заднюю часть вертикально с опорами повсюду. Если вы это сделаете, убедитесь, что между опорами и моделью имеется достаточное ��асстояние, чтобы облегчить снятие. Это справедливо как для стен, так и для опорного интерфейса. Для меня 15% плотности поддержки было вполне достаточно. Другая ориентация может подойти вам лучше, но я хотел, чтобы дно было плоским, а на внешней оболочке не было следов удаления опоры.

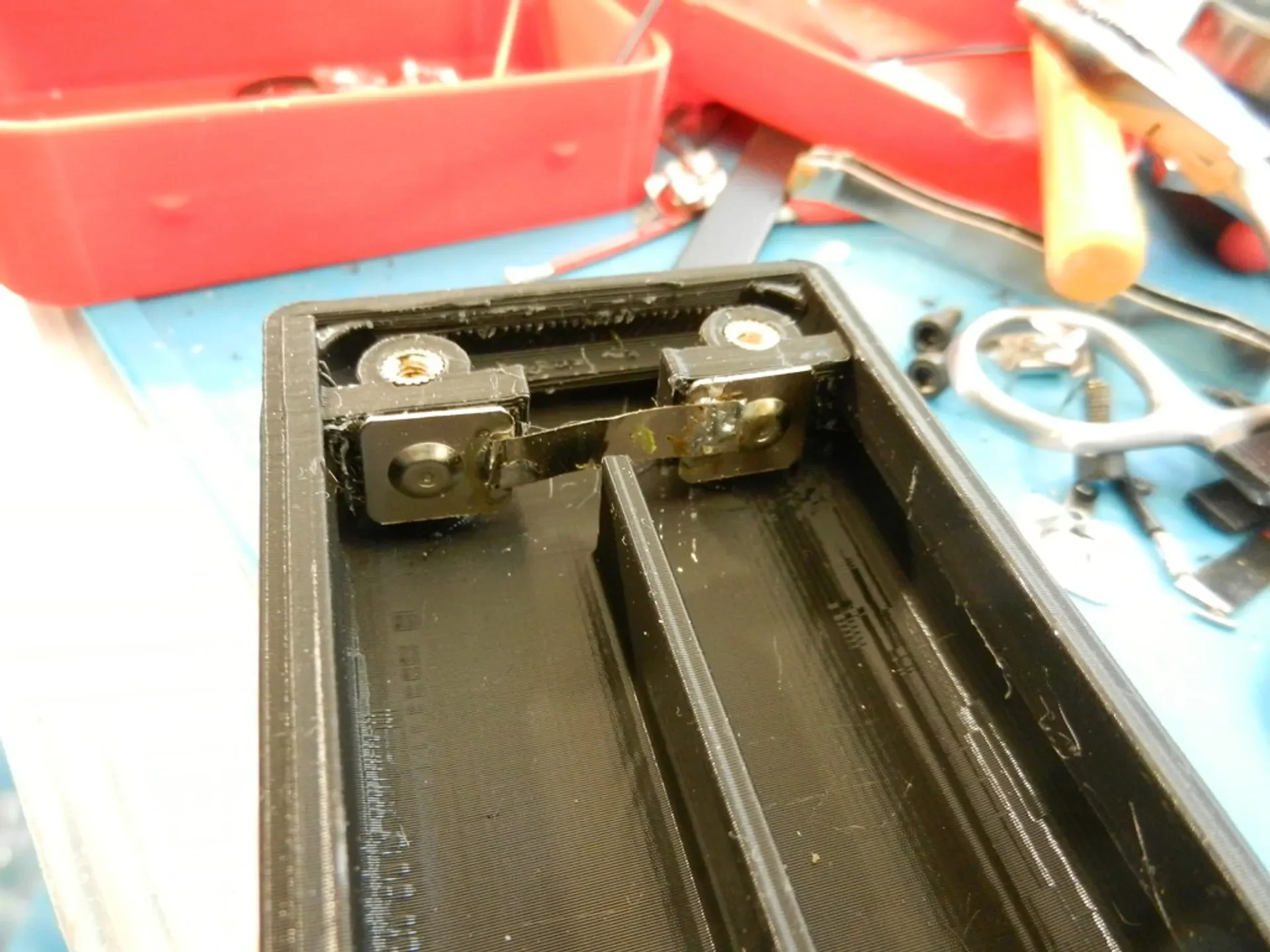

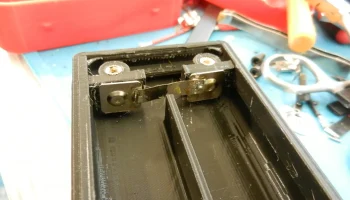

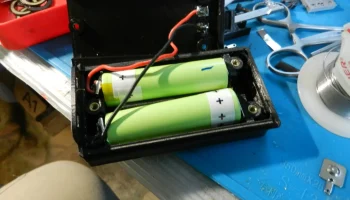

Сборку можно упростить за счет использования батарей с вкладышами под пайку за счет потери возможности извлекать батареи для внешней зарядки. Расстояние между существующими креплениями контактов батареи изначально предназначалось для батарей с выступающей крышкой, но на самом деле я использовал батареи с плоскими контактами и сложил их в плотный пучок.

Пост-печать

связи

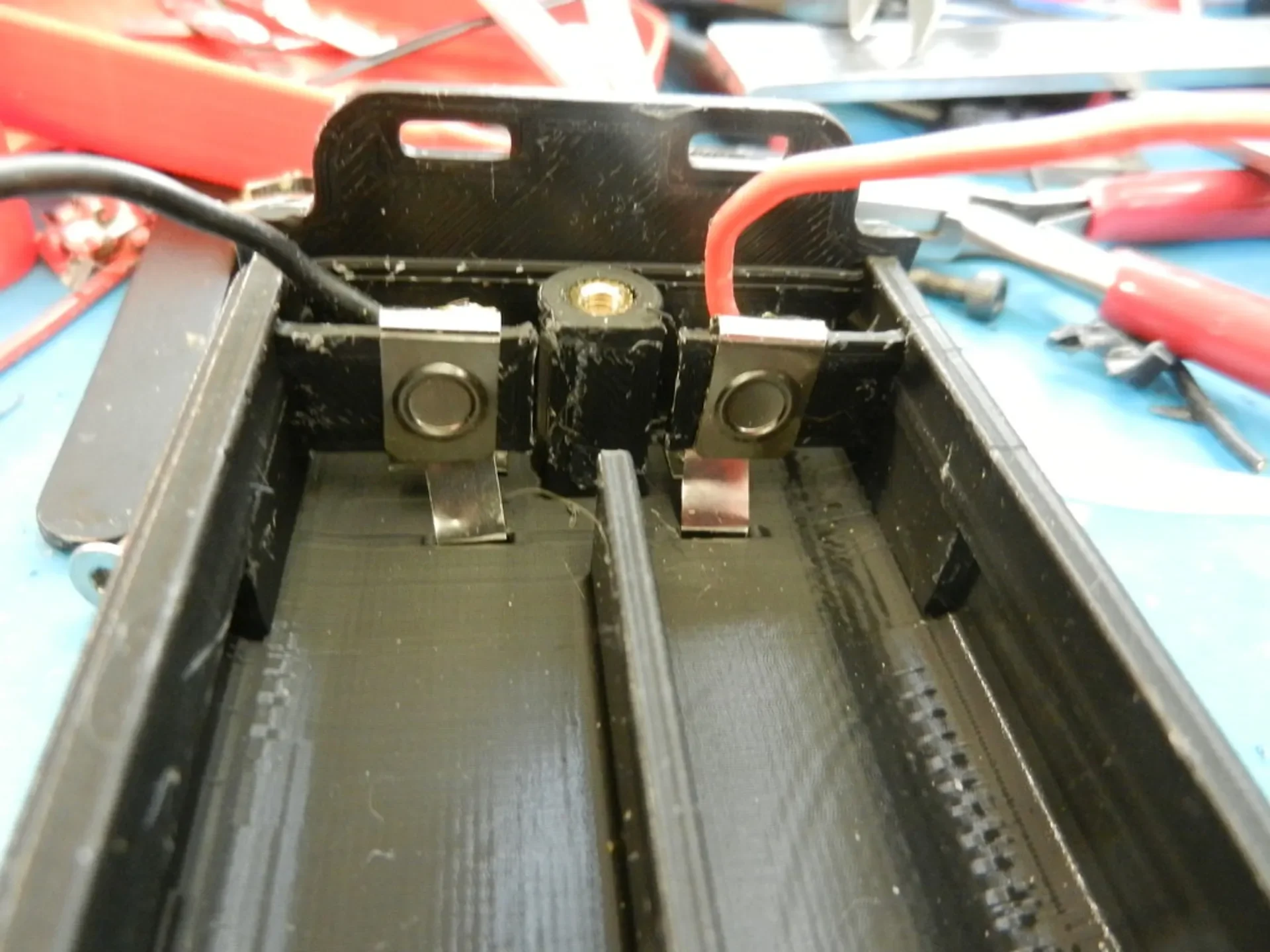

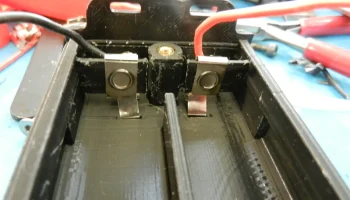

Контакты батареи будут зависеть от предпочтений пользователя. Я использовал комбинацию пр��клеенных и защелкивающихся контактов батареи. Проверьте посадку относительно защелки. Возможно, вам придется выполнить точную настройку с помощью наждачной бумаги или напильника, чтобы добиться легкого освобождения. Я использовал тепло, чтобы вставить латунные резьбовые вставки для винтов диаметром 3 мм. Возможно, вы захотите заполнить отверстия для вставок и использовать заостренные винты, чтобы упростить сборку. У меня бы��и в наличии вставки, поэтому я использовал их.
