Удлинитель трубки фонаря... 3xAAA на 18650 (параметричес...

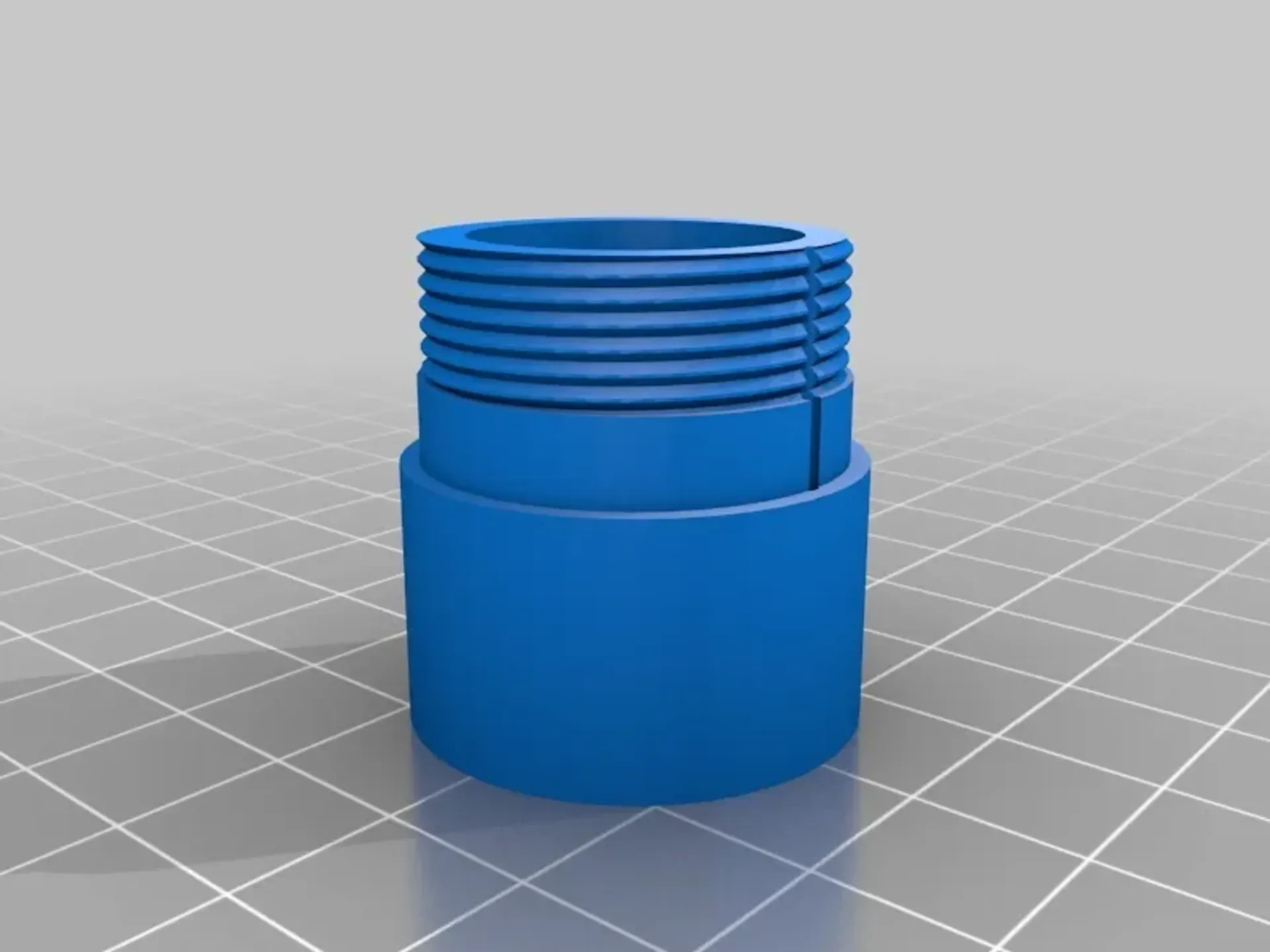

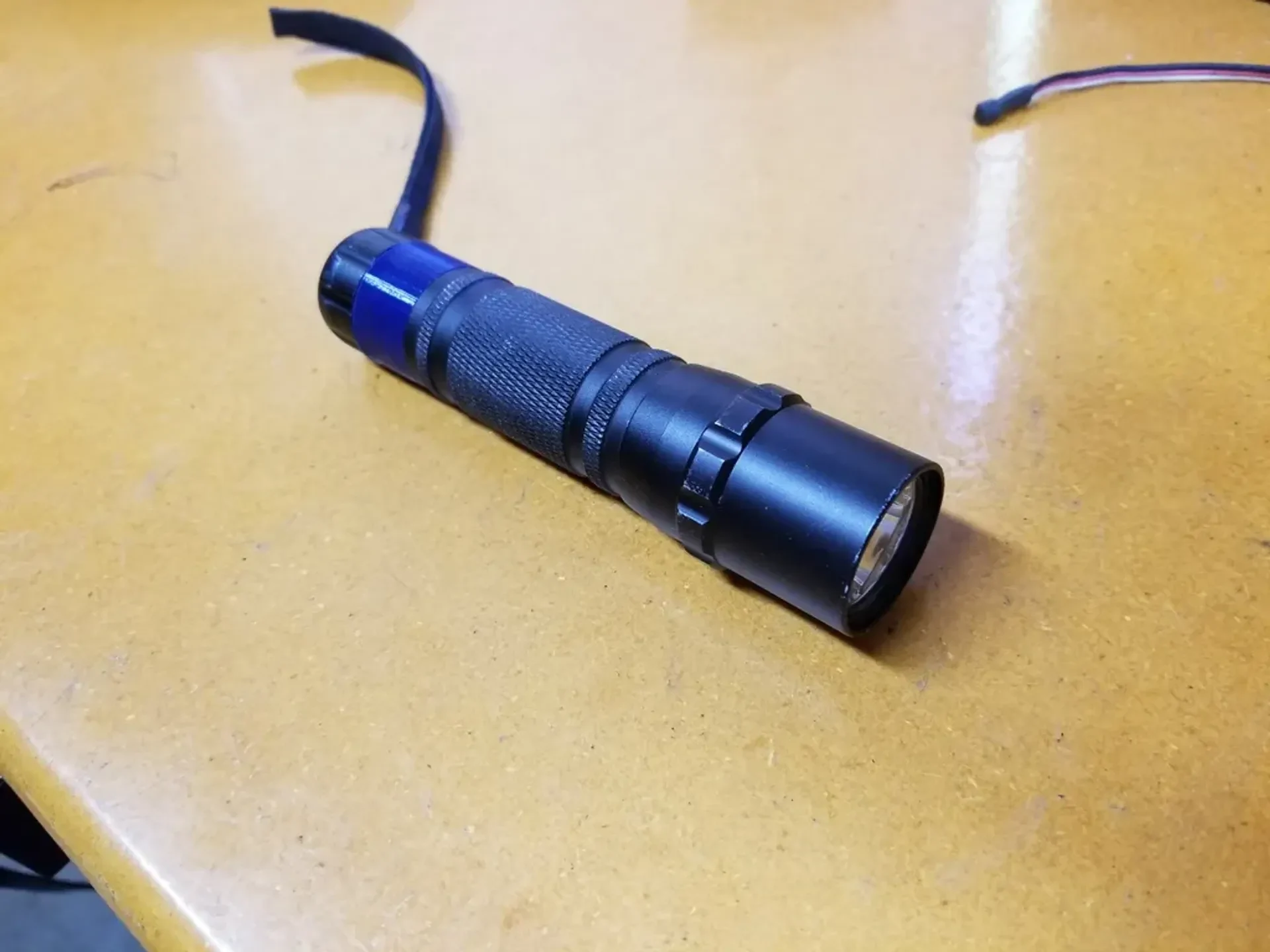

Я разработал эту штуку, чтобы можно было использовать литий-ионные батареи 18650 в одном из моих маленьких фонариков. Фонарик рассчитан на 3 батарейки типа ААА в съемном держателе с трубкой/крышкой с резьбой ~M24x1,25. Для этого конкретного фонарика требовалось расширение на 16 мм, которое содержится в файле STL. Есть также несколько плоских мест, где находится уплотнительное кольцо фонаря, и отверстие для пропуска провода диаметром 1 мм для заземления (необходимого для работы фонаря).

Я напечатал 2 из них с мостом Таулмана и леской для обрезки сорняков (оба нейлоновые) без опор со скоростью 0,2 мм 40 мм/с на моем a8. Вероятно, вам удастся обойтись и другими нитями, но нейлон будет самым прочным и долговечным с большим отрывом (из-за нитей). В качестве заземляющего провода я использую сварочную проволоку диаметром 0,7 мм (с медным покрытием), смазанную диэлектрической смазкой. На самом деле подойдет любая проволока, но используйте диэлектрическую смазку, чтобы предотвратить электролиз, если вы используете что-либо, кроме алюминиевой проволоки… фонарики обычно изготавливаются из квасцов.

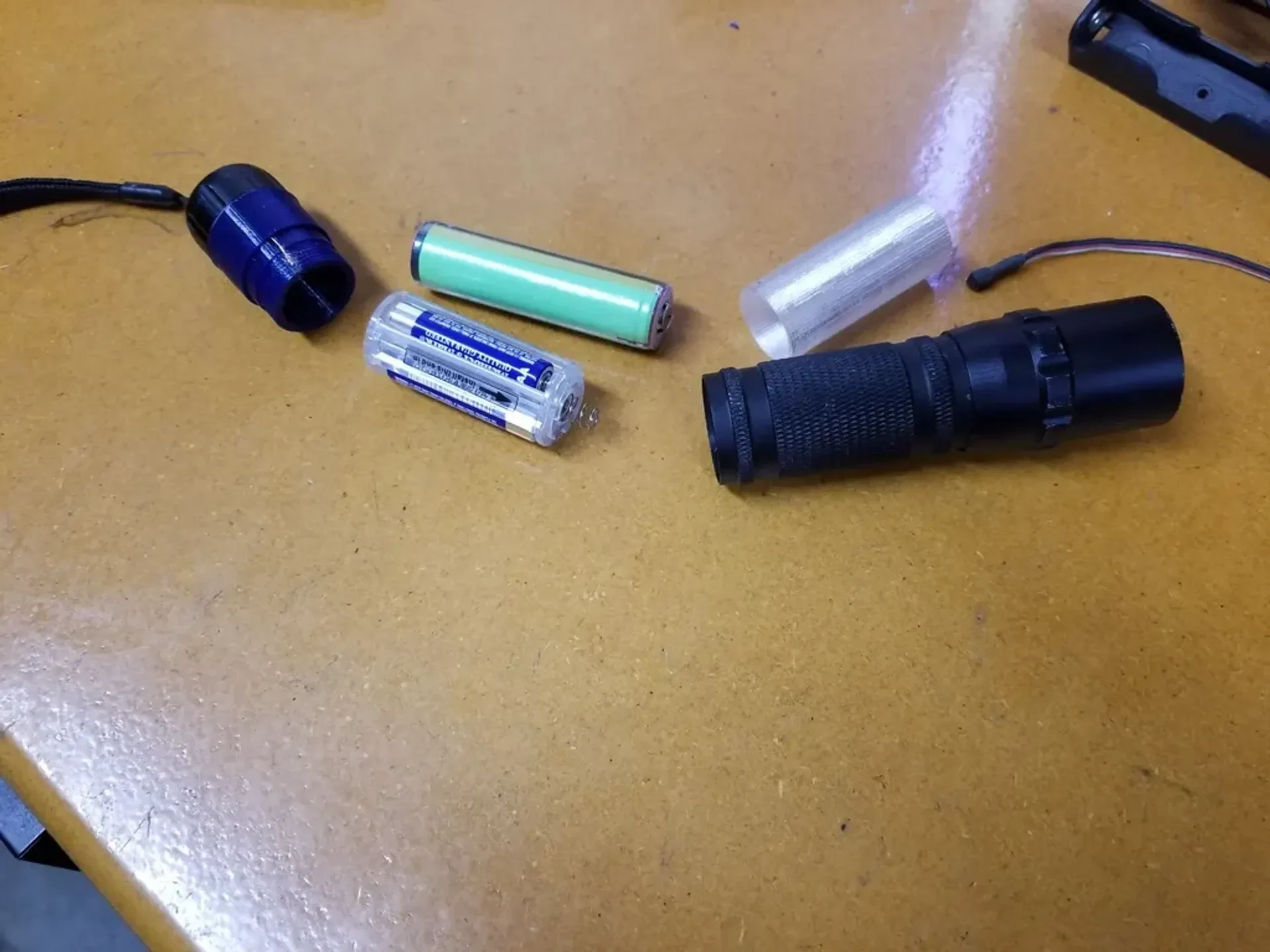

Обычно вам также потребуется распечатать проставочную трубку для элемента 18650, чтобы она поместилась в трубку фонаря. Я использовал этот:

https://www.thingiverse.com/thing:576817

Я загрузил файл Freecad 0.17 с параметрами электронной таблицы, если вам нужны другие размеры. В электронной таблице указаны все размеры, поэтому вы можете создать удлинитель практически для любого фонарика практически с любым принтером (длина удлинителя, большой/малый радиусы резьбы и глубина для обоих концов, радиусы и глубина седла уплотнения, внешний радиус, рад батареи, радиус заземляющего провода...). Обратите внимание, что окончательная модель сетки представляет собой «логическое значение сетки openscad», которое не обновляется при изменении параметров. Его необходимо удалить после изменения данных таблицы, после чего его можно будет создать заново. Иногда игра с размерами резьбы также может привести к поломке резов «метчик» и «штамповка». Так что будьте осторожны, вам, возможно, придется повторить эти логические операции, если вы играете с определенными димами. Прокомментируйте, если вам нужна помощь в работе с параметризованным файлом.

Обратите внимание, что есть еще одна похожая конструкция, которая хорошо подошла к моему другому фонарику с резьбой M24x1:

https://www.thingiverse.com/thing:2776285

Когда я нашел его, я подумал: «Да, черт возьми, это означает, что я могу играть, а не рисовать чертежи в течение нескольких часов». Я предполагал, что конфигурация более-менее стандартная. Поэтому я распечатал несколько дополнительных удлинителей для других моих фонариков. Затем я открыл фонарик с шагом резьбы 1,25 мм и подумал: «Ух ты, чувак, думаю, мне не так-то просто выбраться из этого». РЖУ НЕ МОГУ! Наслаждайтесь
