USB-зарядное устройство на 18650 ячеек для TP4056

Еще один корпус зарядного устройства. Я нашел здесь несколько подобных вещей, большинство из них созданы для (старой?) разводки печатной платы TP4056. Нашел несколько деталей для новой платы, но незащищенная плата и другие детали мне не очень понравились.

Теперь его следует использовать с новой печатной платой TP4056 (легко узнать по двум небольшим выступам на печатной плате, противоположной стороне разъема USB, см. модель Робина www.thingiverse.com/thing:3626660).

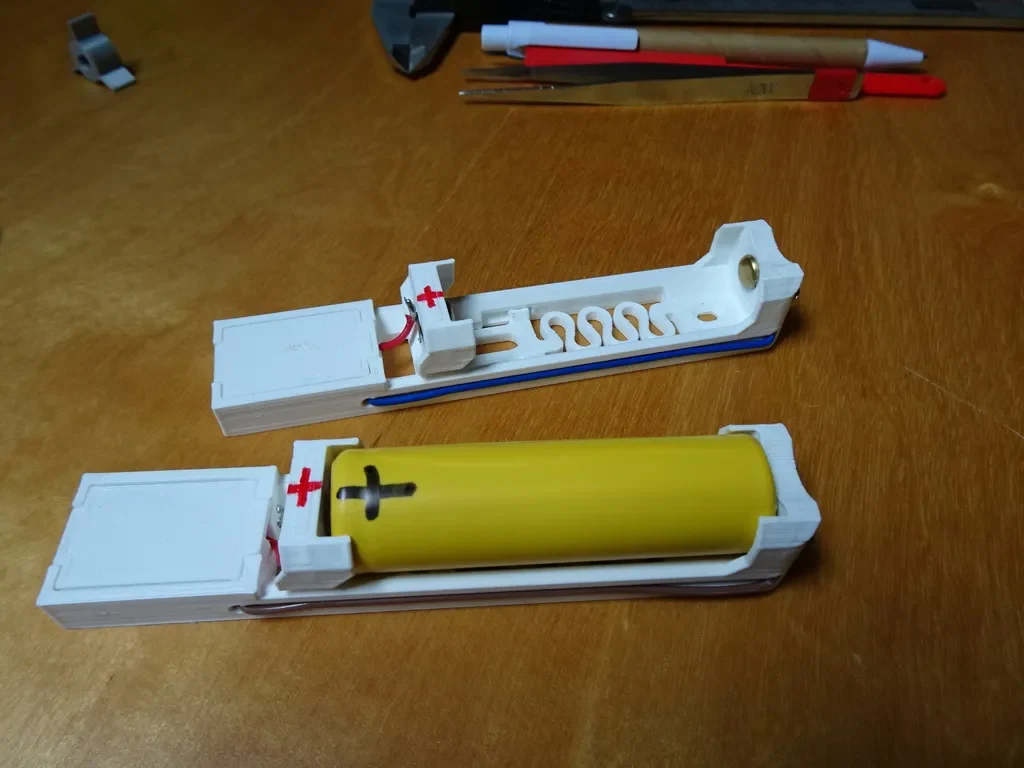

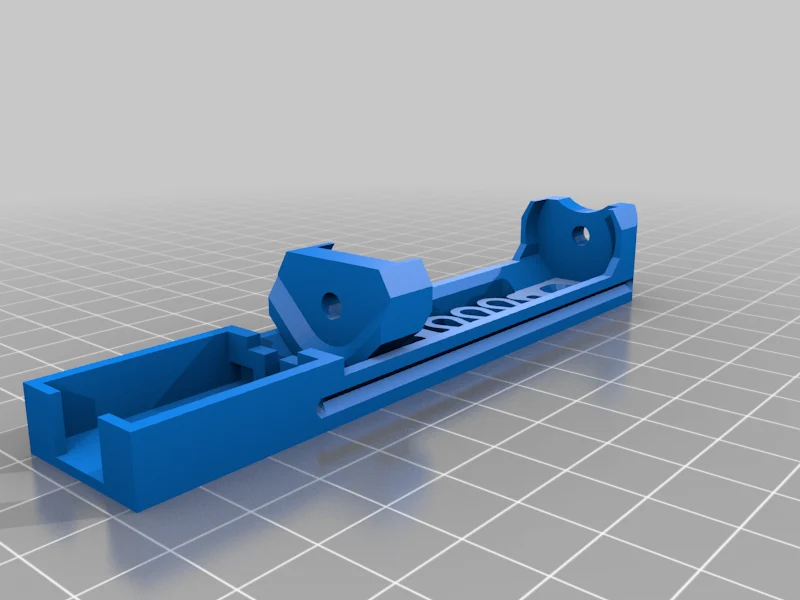

В качестве держателя батареи я использовал знаменитый www.thingiverse.com/thing:2668159. Дизайн Алекса, на мой взгляд, лучший, встроенная пружина работает очень хорошо, а при хорошо откалиброванном принтере она работает прямо над печатной платформой.

Защитная пластина должна защелкнуться. Если она открепилась, закрепите ее небольшим количеством клея CA. Если ее не удается вставить, подрежьте ее острым ножом.

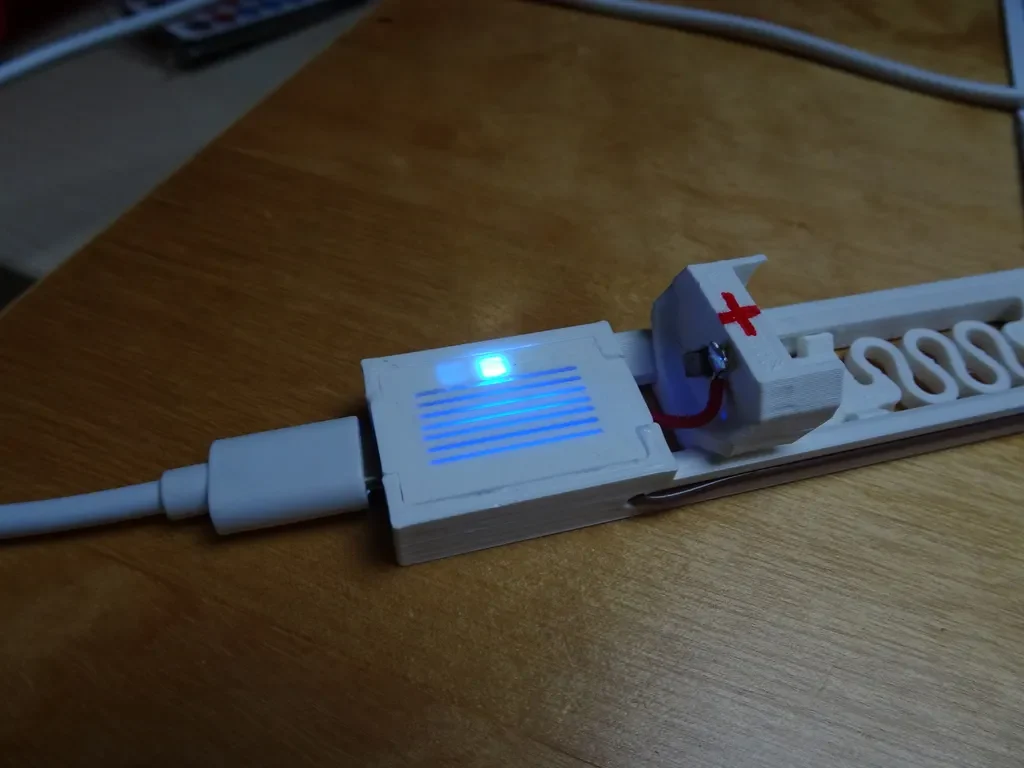

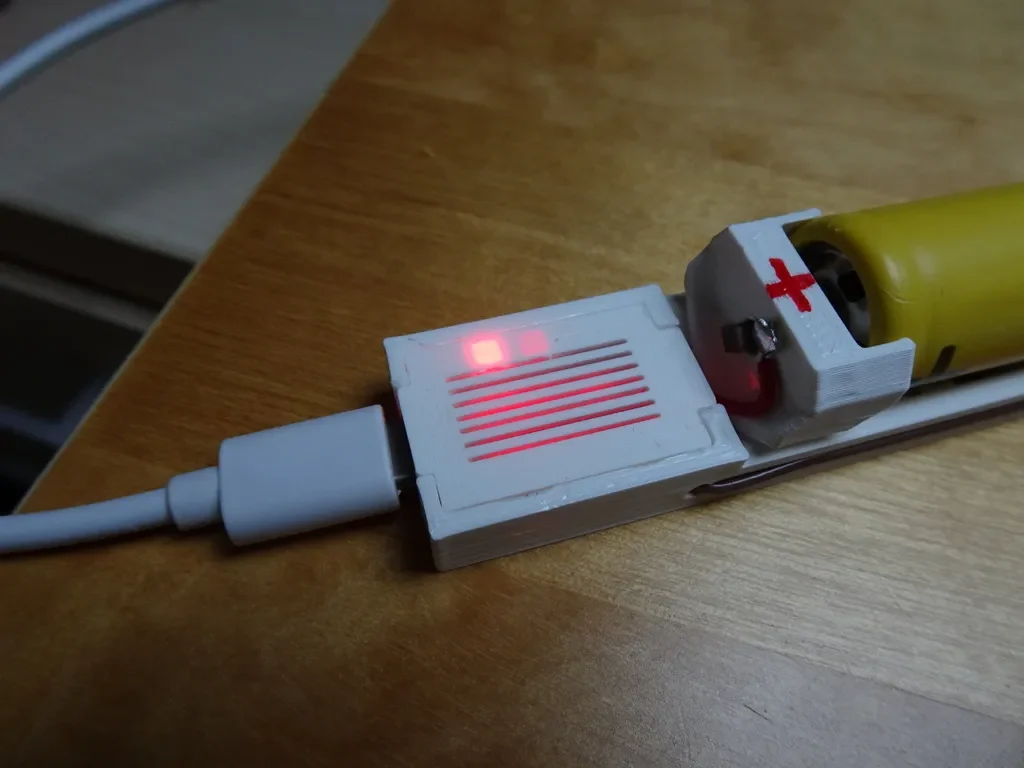

Крышка имеет небольшую, очень тонкую секцию, через которую просвечивают светодиоды печатной платы, которые, как правило, на этих печатных платах очень яркие.

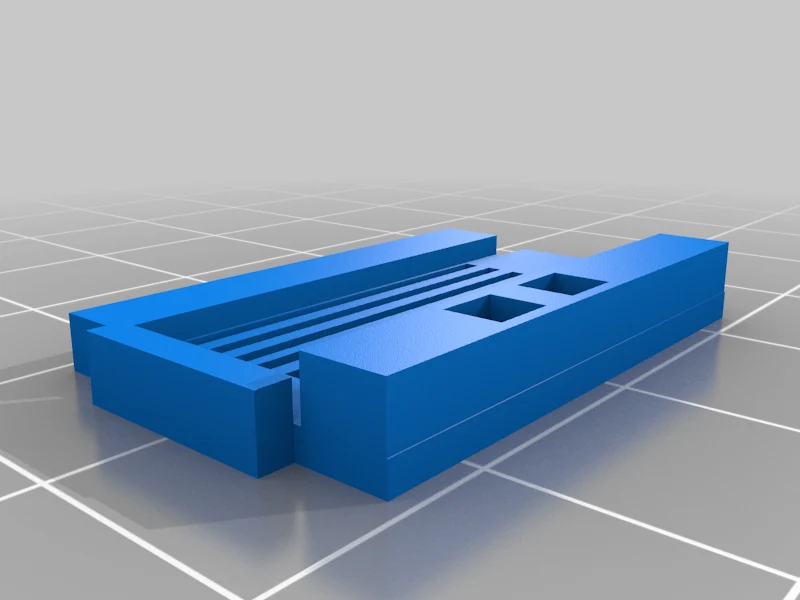

Обновление от 3 марта 2023 г.: добавлена ​​новая, улучшенная версия обложки. Я понял, что во время зарядки плата нагревается, поэтому подумал, что вентиляционные отверстия были бы хорошей идеей — хотя я не уверен, действительно ли они необходимы. Также оптимизирована часть крышки над светодиодами — см. новые фотографии.

Настройки печати

Бренд принтера:

Креативность

Принтер:

CR-6 SE

Плоты:

Нет

Поддерживает:

Нет

Разрешение:

0,2

Заполнение:

50%

Филамент: Качественная вещь! Существуют ОГРОМНЫЕ различия в прочности PLA и PETG.

Примечания:

Заполните его не менее 50 %, чтобы усилить подвижную часть. ПОДДЕРЖКА НЕ ТРЕБУЕТСЯ!

Пост-печать =============

Инструкция по сборке, пайке.

В качестве контактов я использовал «Musterklammern», картинки смотрите здесь: de.wikipedia.org/wiki/Musterklammer

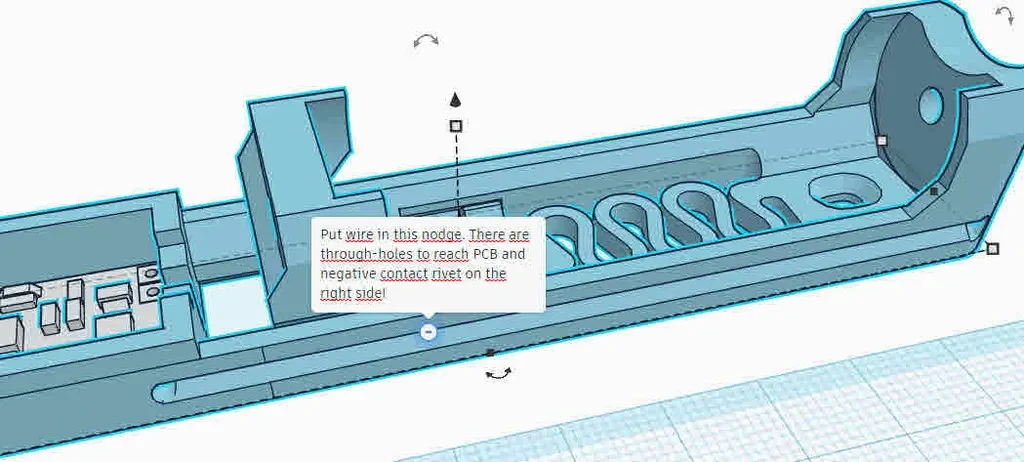

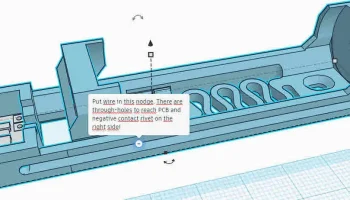

Сначала припаяйте провода к плате, определите длину (минусовый провод можно вклеить в небольшую выемку на одной стороне держателя — см. прикрепленный скриншот Tinkercad)

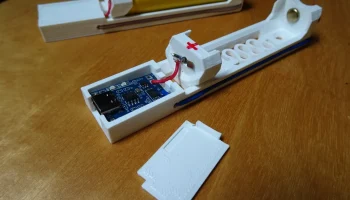

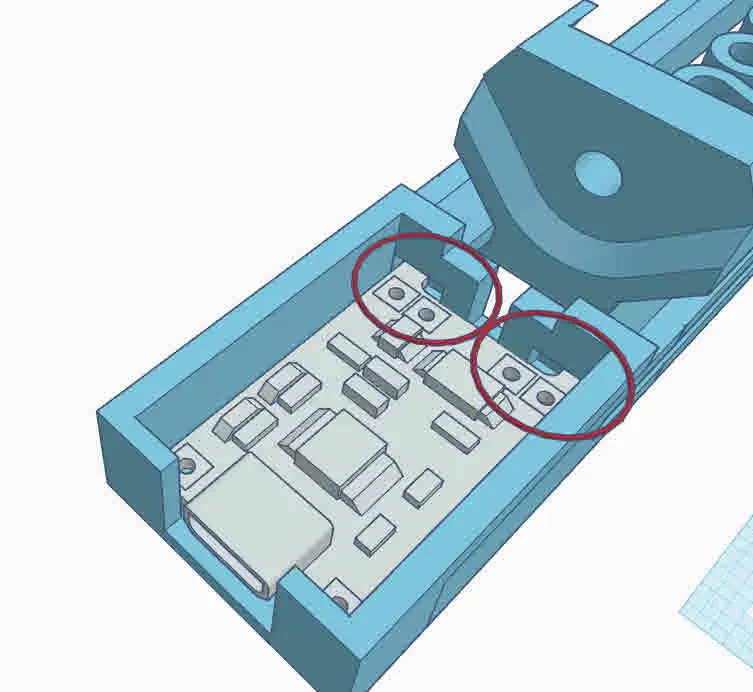

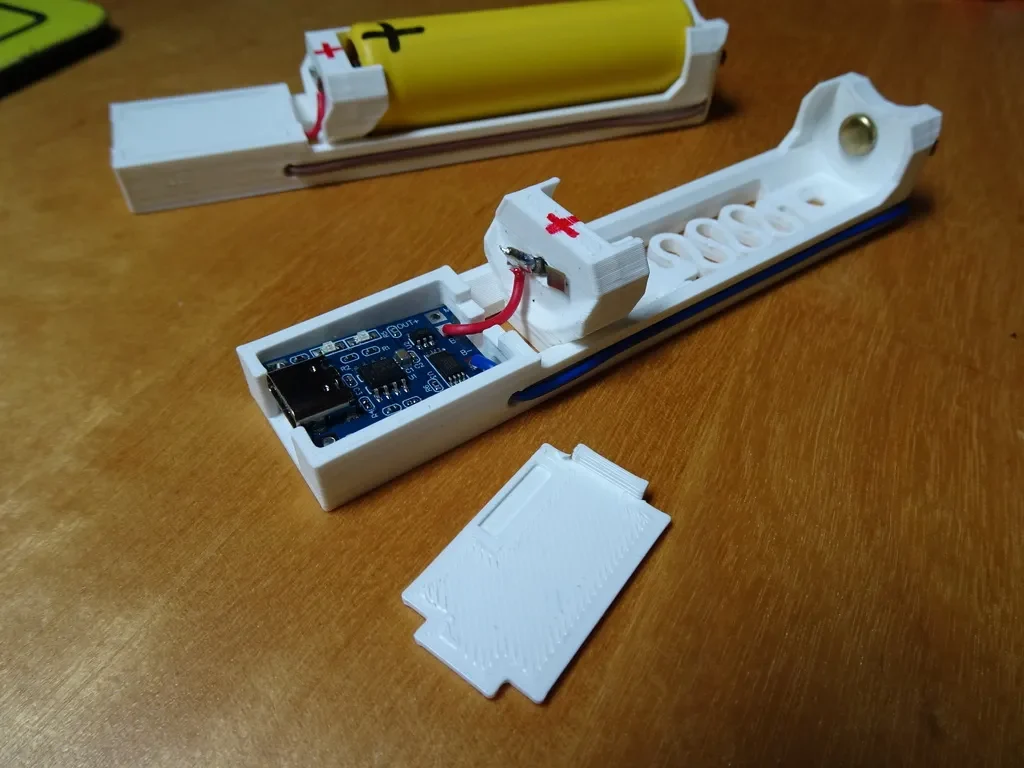

Вставьте плату в держатель, убедитесь, что два маленьких выступа вошли в отверстия, обращенные к стороне аккумулятора, а разъем USB вошел в паз на другой стороне. (см. прикрепленный скриншот Tinkercad)

Покройте «Musterklammer» перед установкой паяльником, чтобы припайка к проводу была короткой и не расплавила PLA-материал.

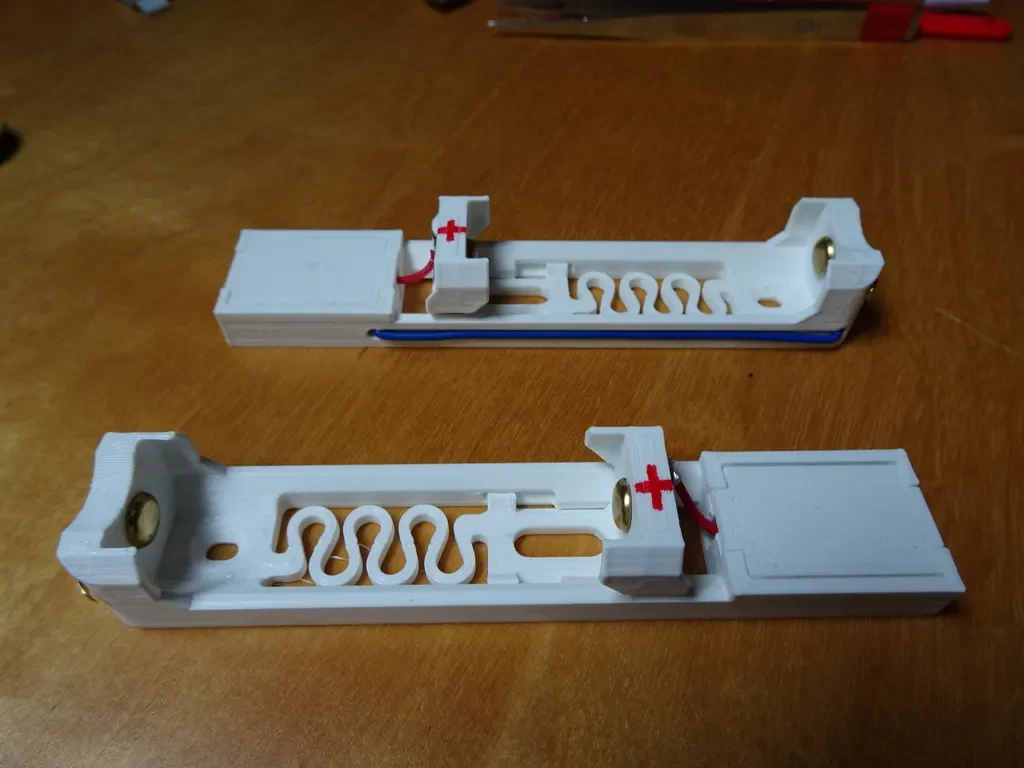

Проденьте «Musterklammern» в отверстия, припаяйте к ним провода, установите накладку на место (сторона с более длинным выступом заходит за USB-разъем).

вот, пожалуйста.

Как я это разработал

Изменены исходные объекты и добавлены детали в Tinkercad.
