USB Power Bank на базе корпуса MakerHawk 18650-Board (H9...

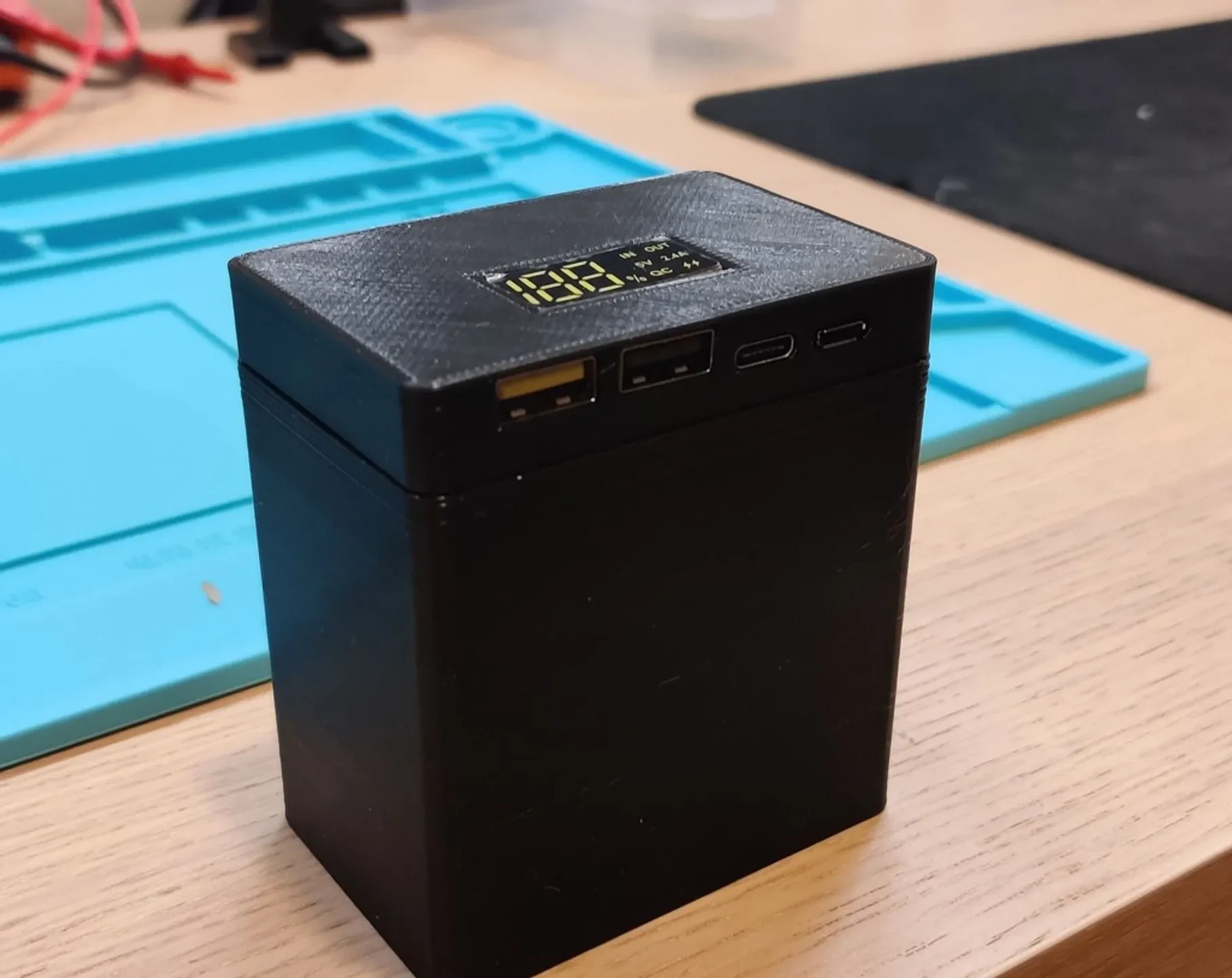

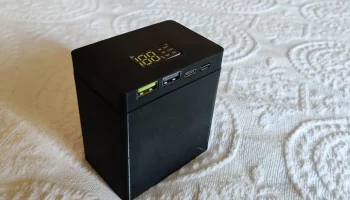

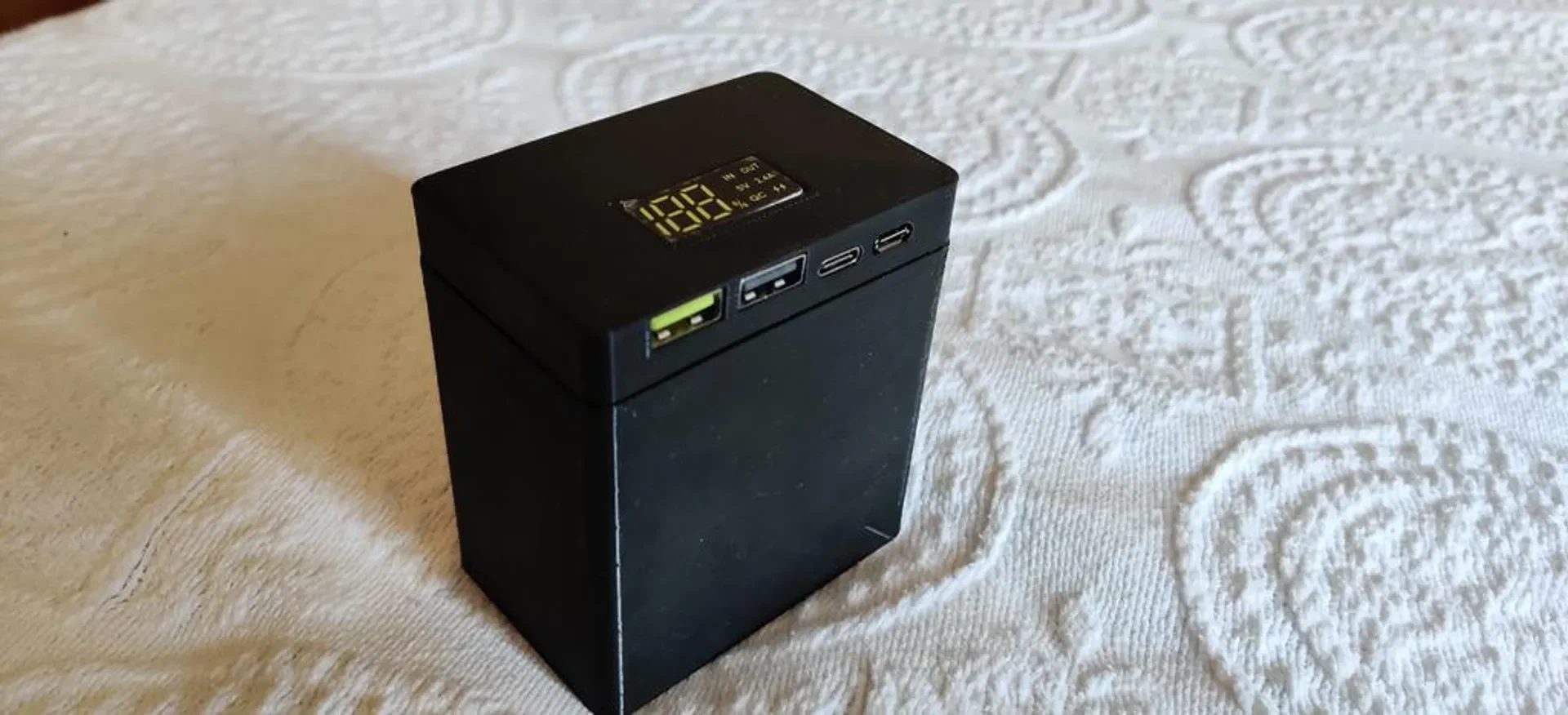

Мой первый вклад в Thingiverse и первый дизайн. Это напечатанный на 3D-принтере USB-банк питания на основе платы MakerHawk 18650-Board (H961-U v3):

www.amazon.co.uk/gp/product/B07VJLNH6Q/ref=as\_li\_tl?ie=UTF8&camp=1634&creative=673 8&creativeASIN=B07VJLNH6Q&linkCode=as2&tag=goanta-21&linkId=7879cb6e269779f70be4359bf62a8fbd

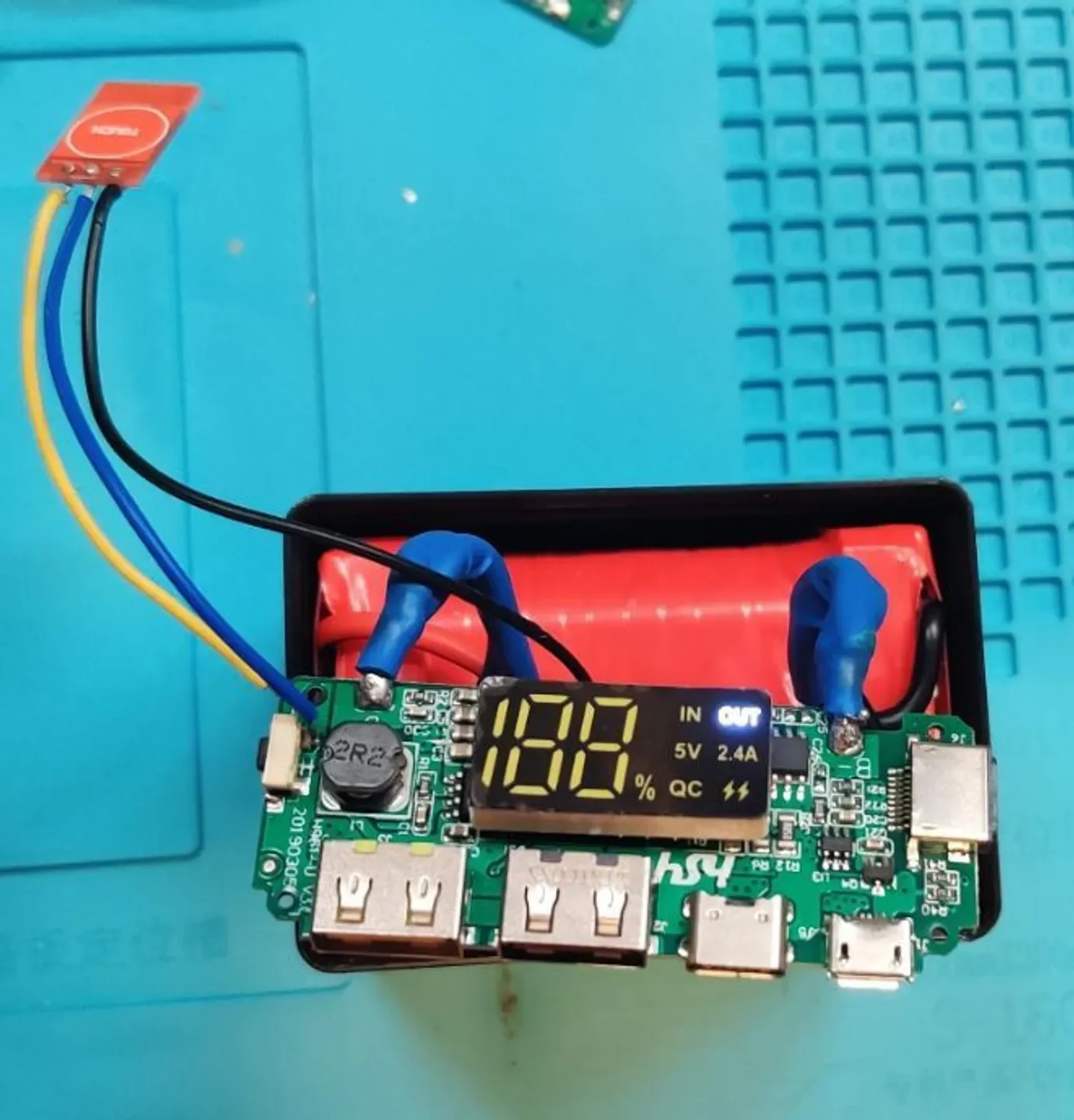

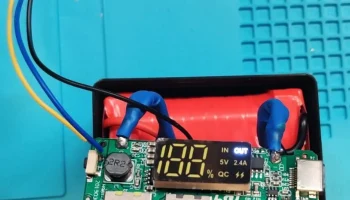

Адаптирован сенсорный датчик вместо встроенного тактильного переключателя на плате для отображения информации о заряде. Использовал этот сенсорный датчик:

www.amazon.co.uk/gp/product/B07VJLNH6Q/ref=as\_li\_tl?ie=UTF8&camp=1634&creative=673 8&creativeASIN=B07VJLNH6Q&linkCode=as2&tag=goanta-21&linkId=7879cb6e269779f70be4359bf62a8fbd

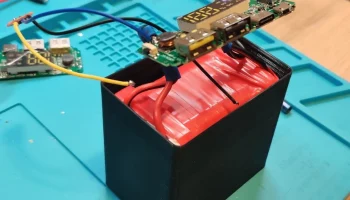

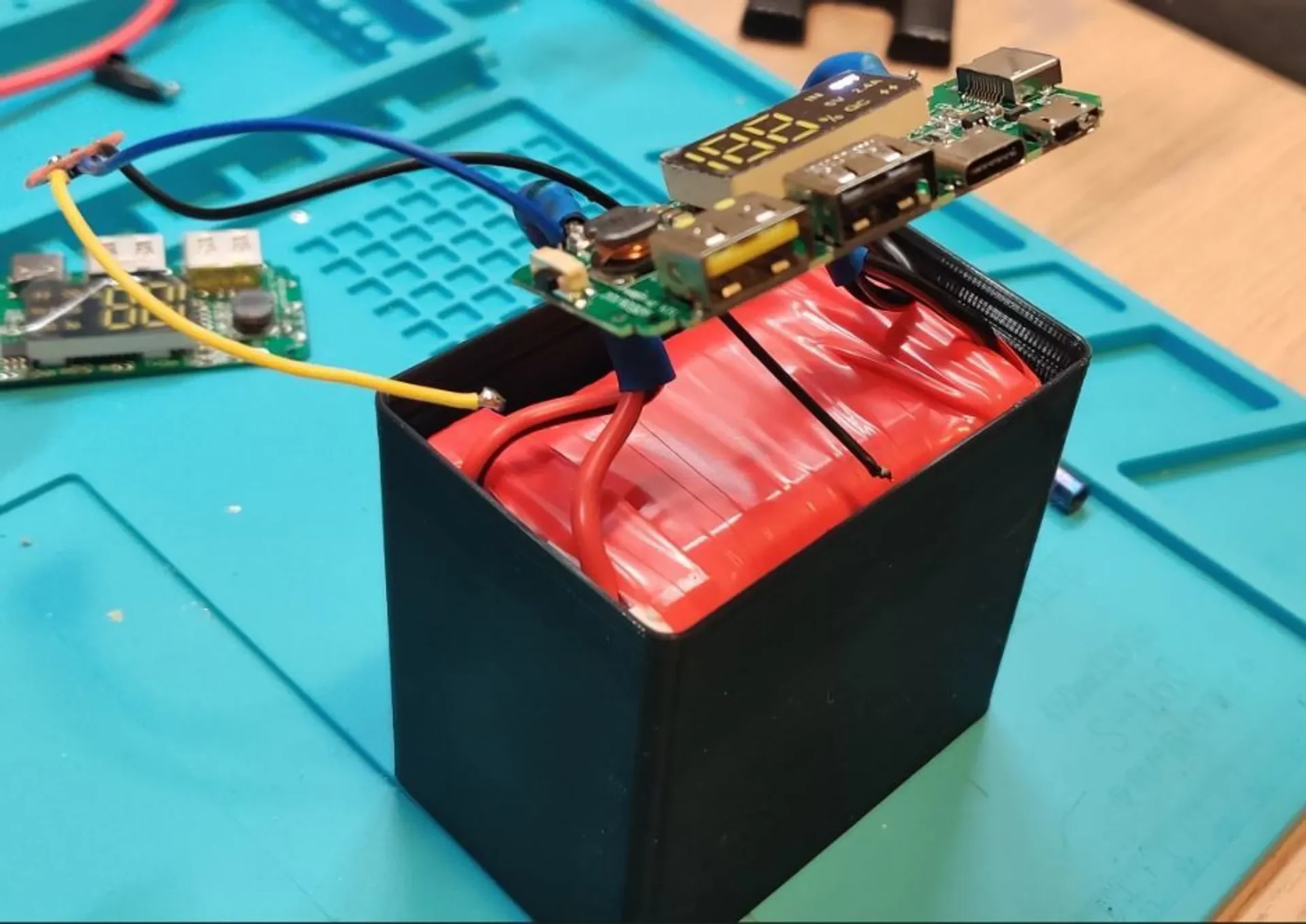

Нижняя часть корпуса рассчитана на 6 ячеек 18650 (можно упаковать больше). В моем случае я использовал 6 старых аккумуляторов от ноутбука и соединил их параллельно (как указано на плате).

Верхняя и нижняя части соединяются с помощью давления зажима. Будьте осторожны, поскольку однажды собранное устройство может быть трудно разобрать.

ВАЖНО:
Я не проектировал никаких боковых отверстий для тактильного переключателя на плате или отверстия Lightning, так как в моей ситуации они не используются.

Видео прикосновения:
youtu.be/A9QZ6dV1\_S8

-----------------

☕Если вы хотите поддержать подобную работу, вы можете сделать это по следующей ссылке:

Купите Йогитеку кофе

--------------------

Настройки печати

Бренд принтера:

Креативность

Принтер:

Эндер 3 Про

Плоты:

Не имеет значения

Поддерживает:

Да

Разрешение:

0,28

Заполнение:

20

Нить:
SUNLU ПЛА черный
