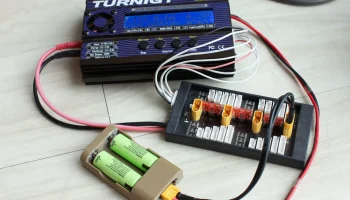

18650/18500 держатель для зарядки с разъемом XT-60

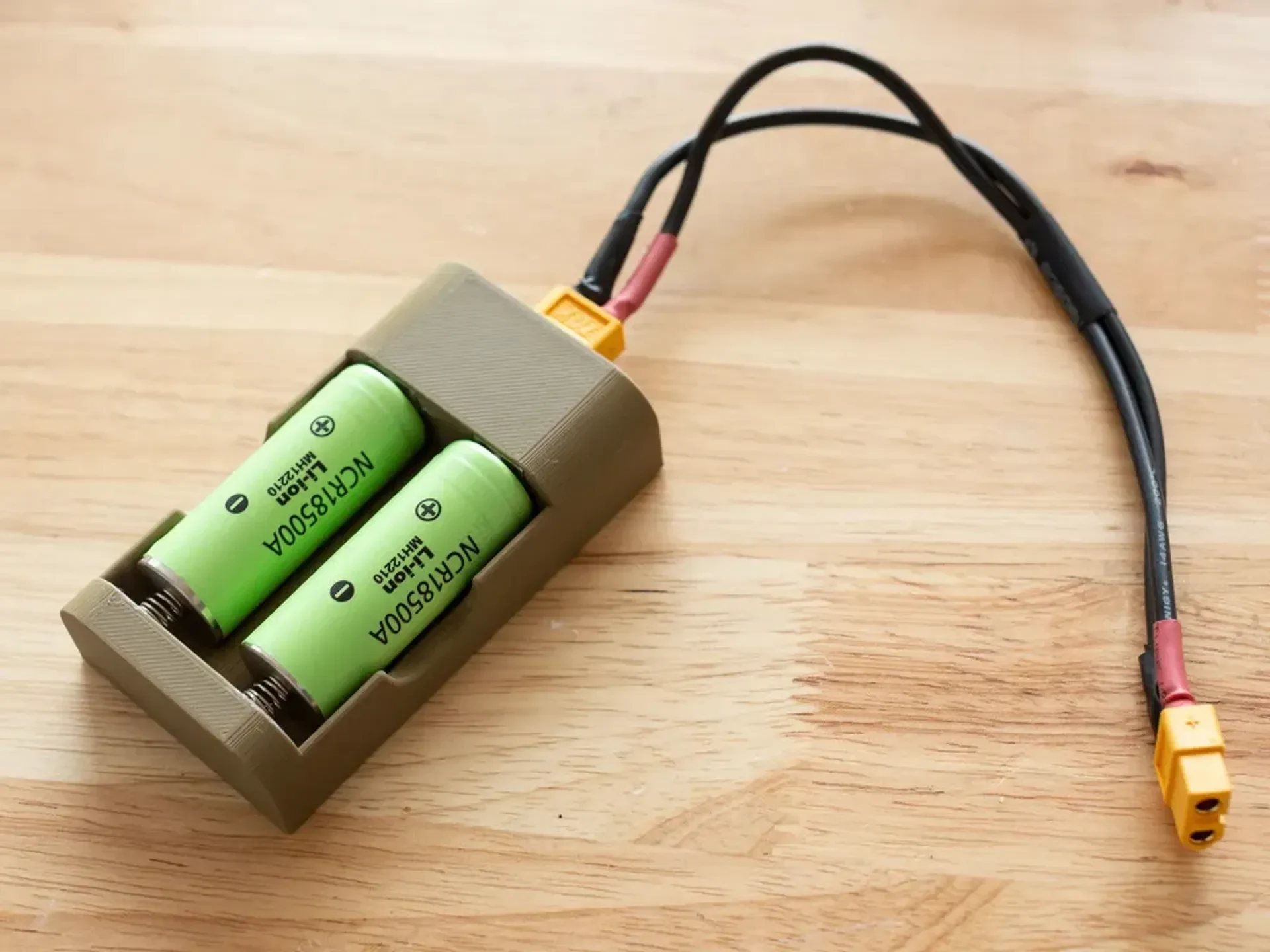

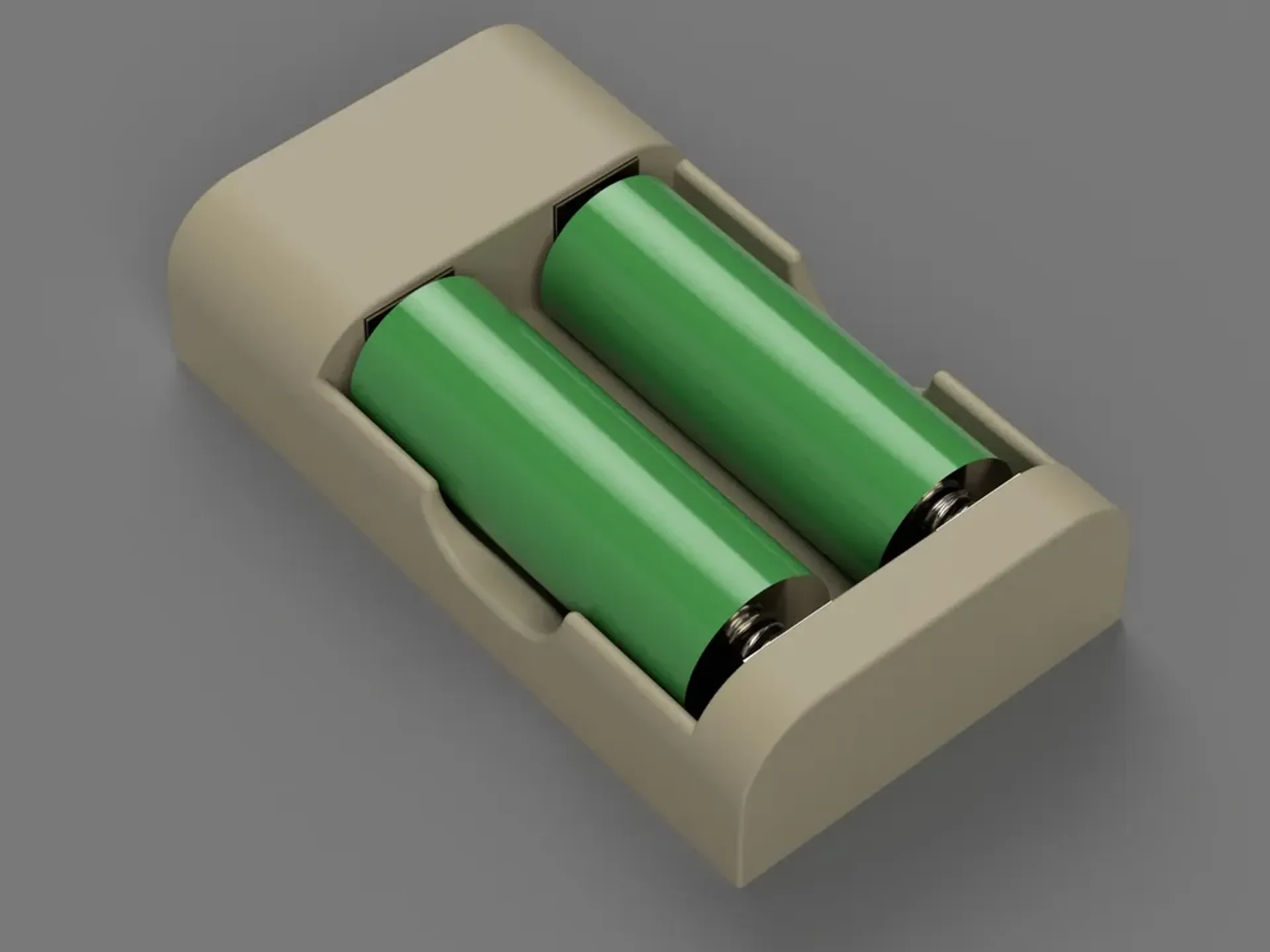

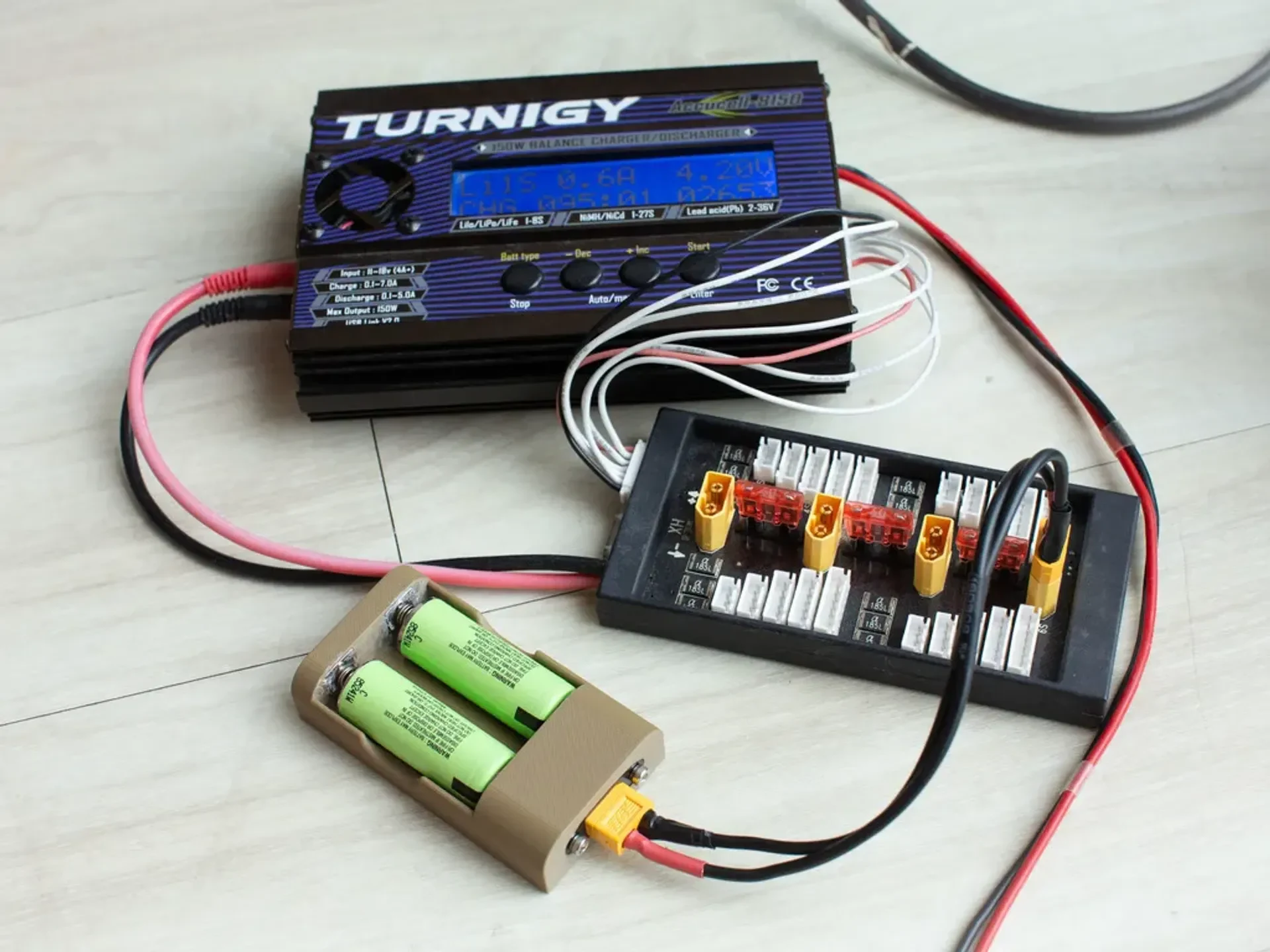

Эти две конструкции держателей позволяют заряжать одновременно 2 элемента LiPo 18500 или 2 элемента LiPo 18650, подключив их к существующему зарядному устройству LiPo с помощью кабеля XT-60. С этим держателем необходимо использовать настоящее зарядное устройство, а не только блок питания!

Элементы будут соединены параллельно, поэтому ваши элементы уже должны находиться под одинаковым напряжением, прежде чем вы поместите их в этот держатель. В противном случае более заряженная батарея может пропустить большой ток через разряженную батарею. Это, вероятно, будет проблемой только при сочетании почти заряженной батареи с почти разряженной батареей: батареи, используемые в паре, не будут создавать такую ​​​​большую разницу в напряжении.

Защита от обратной полярности отсутствует, а защита от тока повреждения обеспечивается использованием тонкого провода сечением 26 AWG — специального предохранителя нет. Провод должен плавиться примерно через 10 секунд при токе повреждения 20 А.

Необходимые компоненты:

Разъемы XT-60 x 3 шт. всего
Отрицательная клемма АА Keystone 5202 x 2 шт.
Положительная клемма АА Keystone 5224 x 2 шт.
Одножильный провод 26 AWG (я использую Kynar). В зависимости от требуемого метода установки провод должен быть одножильным, калибр дол��ен быть 24-28 AWG.
Более толстый многожильный провод для изготовления переходного кабеля для подключения к зарядному устройству, например. Силикон 14 AWG
Термоусадочная трубка
Жидкая изолента тоже пригодится
Шестигранная гайка М3 х 2 шт.
Винт M3 длиной 6-9 мм x 2 шт.

Необходимые инструменты:

Паяльник и т. д.
Флюс для пайки (например, флюсовая ручка)
Клей СА (суперклей)
Мультиметр
Молот
Печать

Печать держателя батареи

Выберите правильный держатель STL для используемых вами батарей (18500 или 18650) и нарежьте его, используя следующие настройки:

Материал: любой, я использовал PLA.
Высота слоя 0,1 мм
Заполнение 15% сетки
Поддерживает: Нет

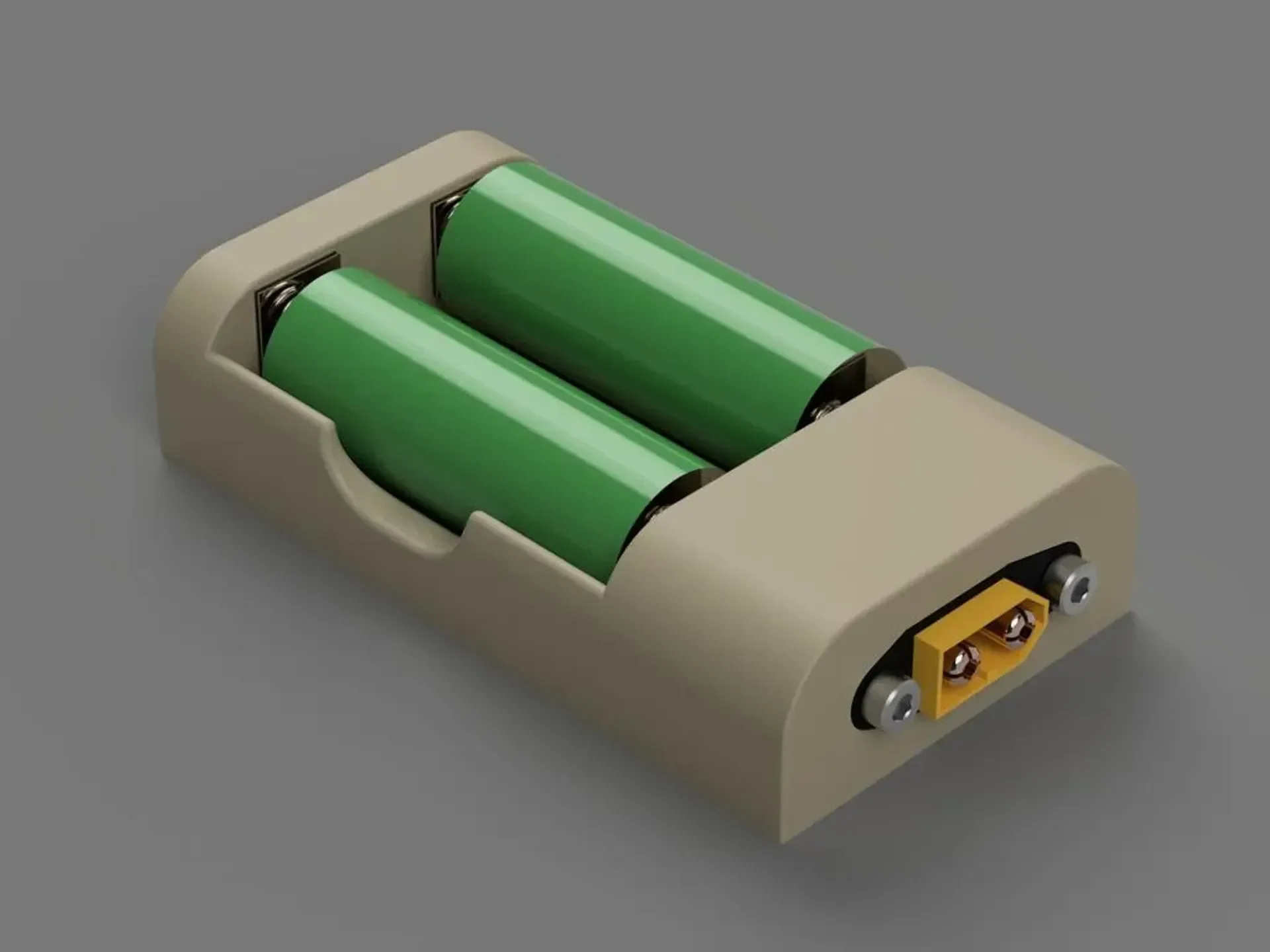

Добавьте изменение цвета на отметке 13,80 мм. Это точка, в которой две шестигранные гайки необходимо вставить в отпечаток на конце разъема XT-60. Вставьте их одним краем вниз (а не плоской стороной вниз) и убедитесь, что верхняя часть гайки лежит ниже поверхности печати, прежде чем возобновить печать, потому что в противном случае печатающая головка врежется в нее на следующем слое:

Во время паузы смены цвета в оба этих канала необходимо вставить шестигранную гайку M3 острием вниз.

Печать крепления панели XT-60

Используйте эти настройки, чтобы распечатать две копии этого крепления:

Материал: в идеале PETG, но под��йдет и PLA.
Высота слоя 0,1 мм
Заполнение 100%
Поддерживает: Нет
Возможно, вам понадобятся поля, чтобы улучшить сцепление с кроватью.
Сборка

Крепление на панель XT-60

Разъем XT-60 необходимо установить в держатель для монтажа на панели, постукивая молотком. Оригинальные разъемы XT-60 от HobbyKing изготовлены из высококачественного нейлона и без проблем выдерживают этот процесс.

Поскольку после установки контакты разъема будут выступать из нижней части крепления на панели, не ставьте его просто на стол, чтобы вставить его (в итоге на столе останутся две вмятины от контактов!). Вместо этого распечатайте две копии крепления на панели и сложите их стопкой, как показано выше, пока вставляете разъем. Нижнее крепление будет действовать как защита для контактов.

Сборка держателя

Нанесите флюс на заднюю часть всех четырех разъемов батареи Keystone и залудите их центр, ровно настолько, чтобы заполнить чашку в задней части.

Зачистите концы проводов 4 x 26 AWG и припаяйте их к задней части разъемов в центре.

Плоские положительные клеммы выходят в верхнюю часть держателя, пропускают провода через отверстия и выходят сзади, где находится полость для разъема XT-60. Обрежьте провода на пару дюймов за конец держателя и зачистите их концы (здесь должна выступать достаточная длина, чтобы можно было припаять провода к задней части разъема XT-60).

Пружинные отрицательные клеммы находятся в нижней части держателя. Пропустите провод через канал, идущий от отрицательных клемм через середину зарядного устройства к разъему XT-60.

Нанесите клей CA на заднюю часть всех четырех клемм и вставьте их в полости. Эти терминалы
