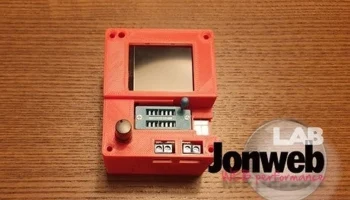

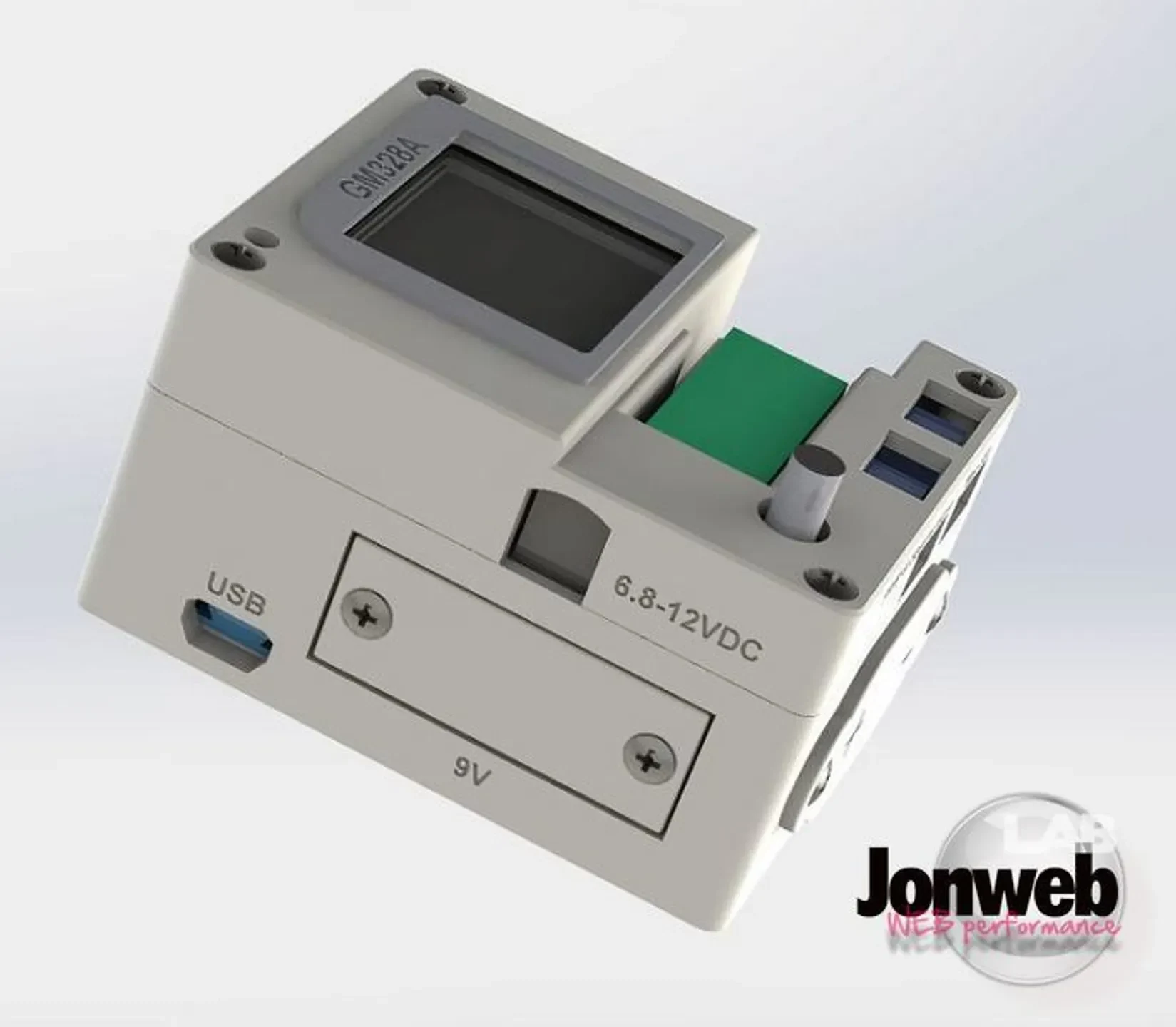

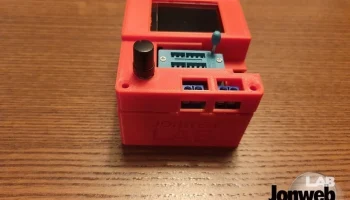

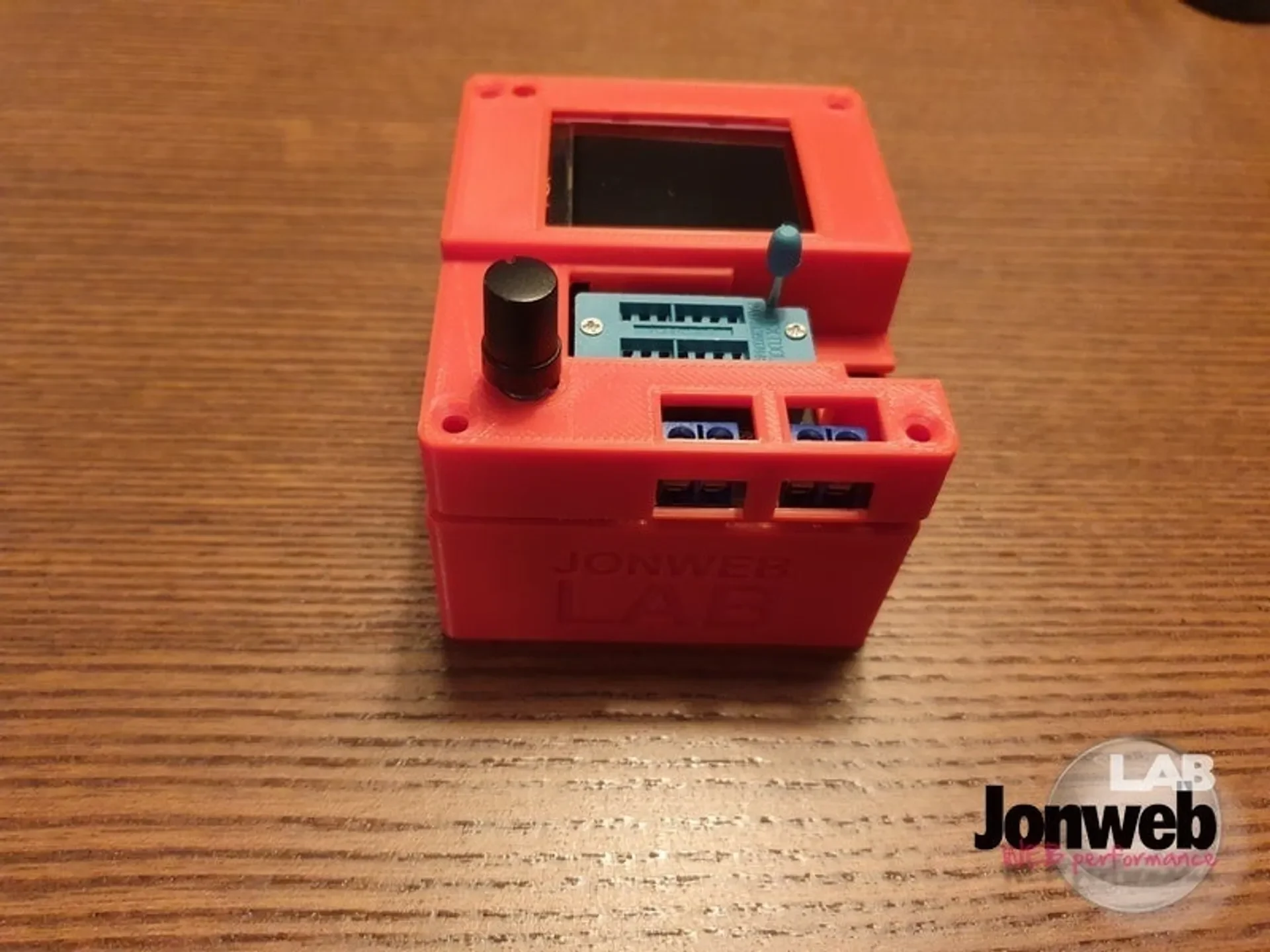

Кейс для тестера транзисторов GM328 (батарея 9 В или две...

Этот корпус основан на размерах черной доски GM328 «SMD», купленной на известном китайском сайте. Он не подходит для платы со стандартными компонентами,

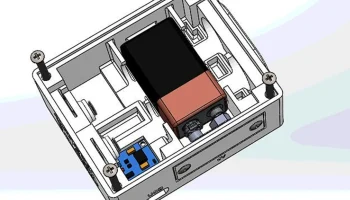

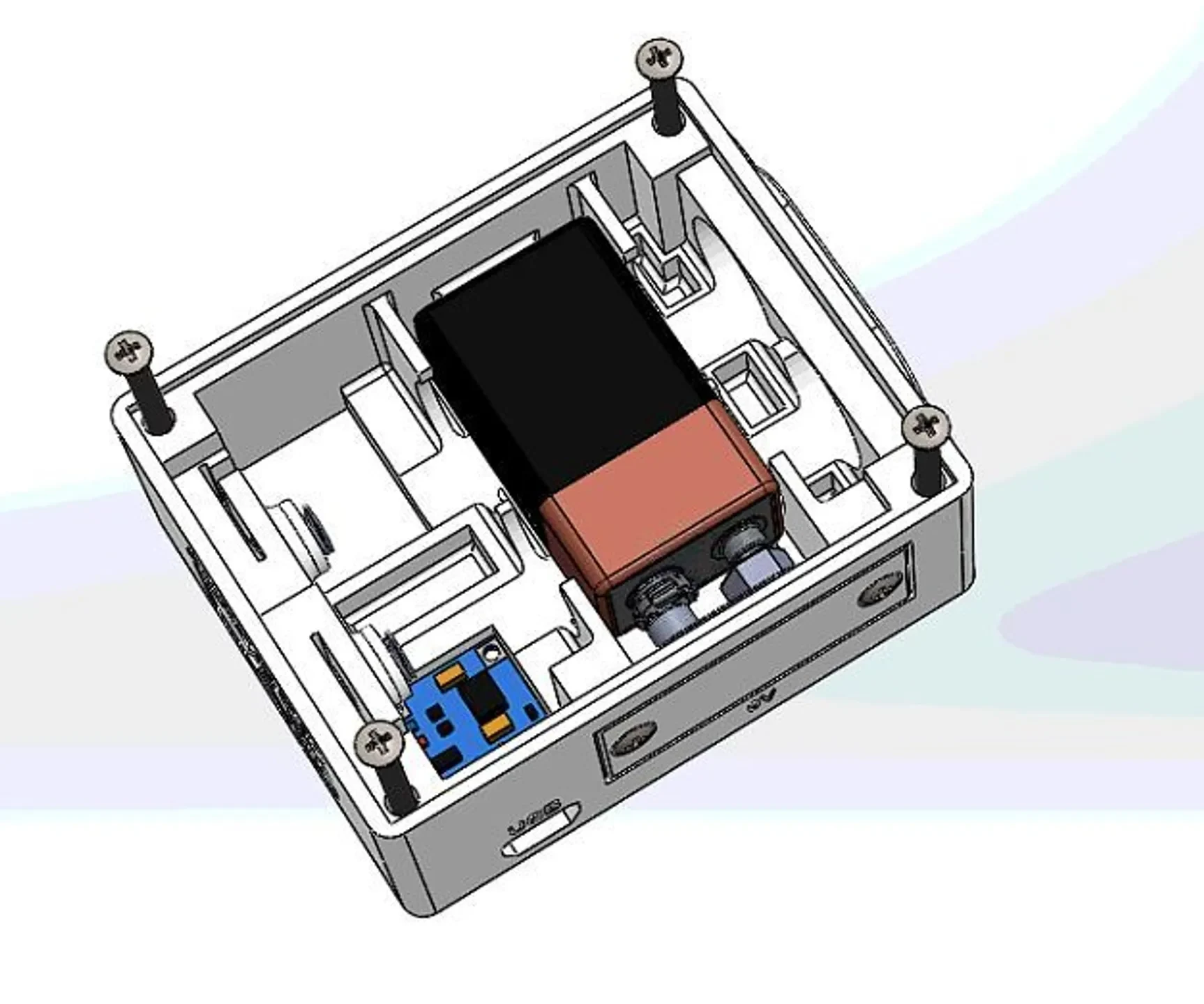

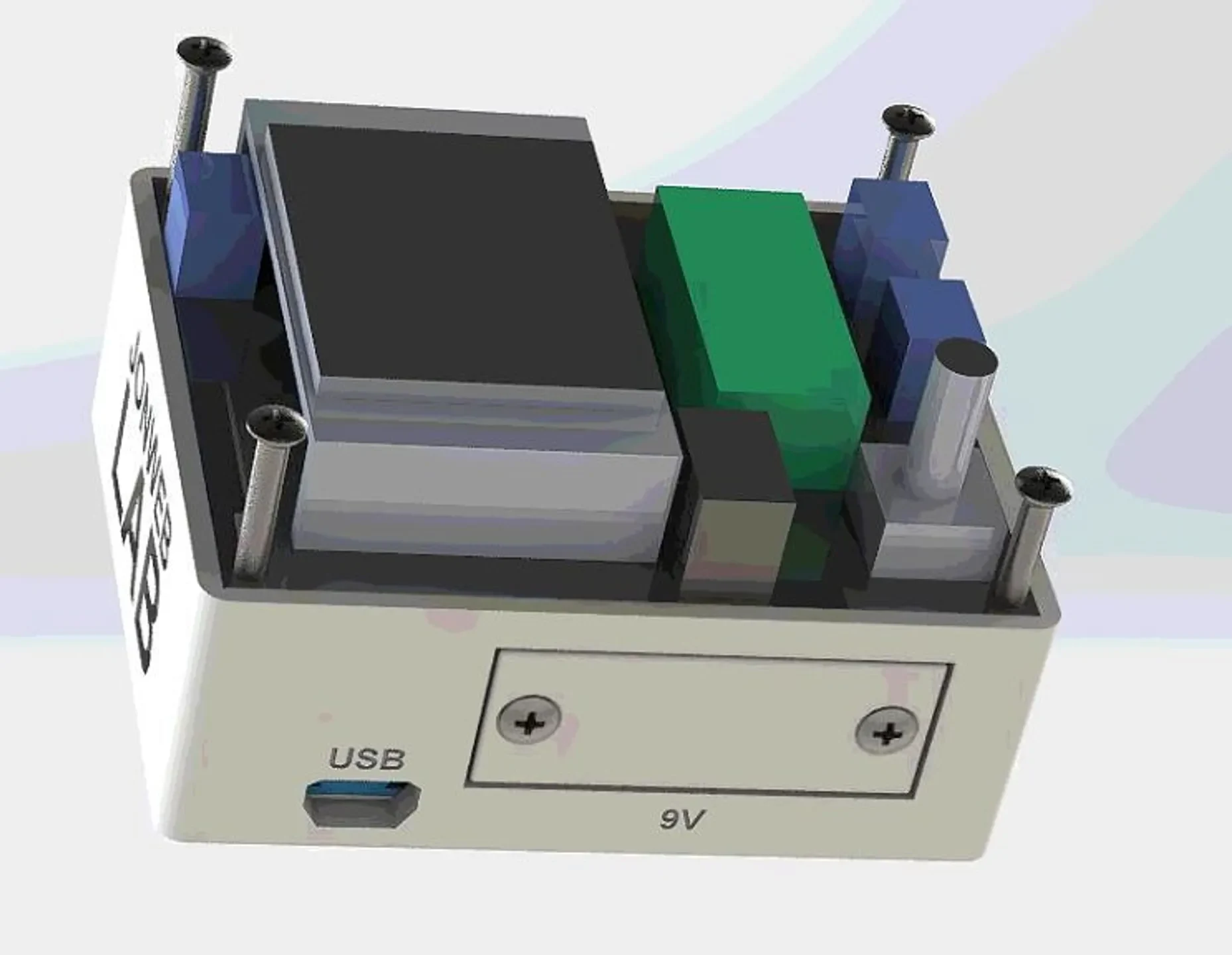

Идея заключалась в том, чтобы напечатать полный корпус и иметь возможность использовать для питания платы батарею 9 В или двойную батарею 18650.

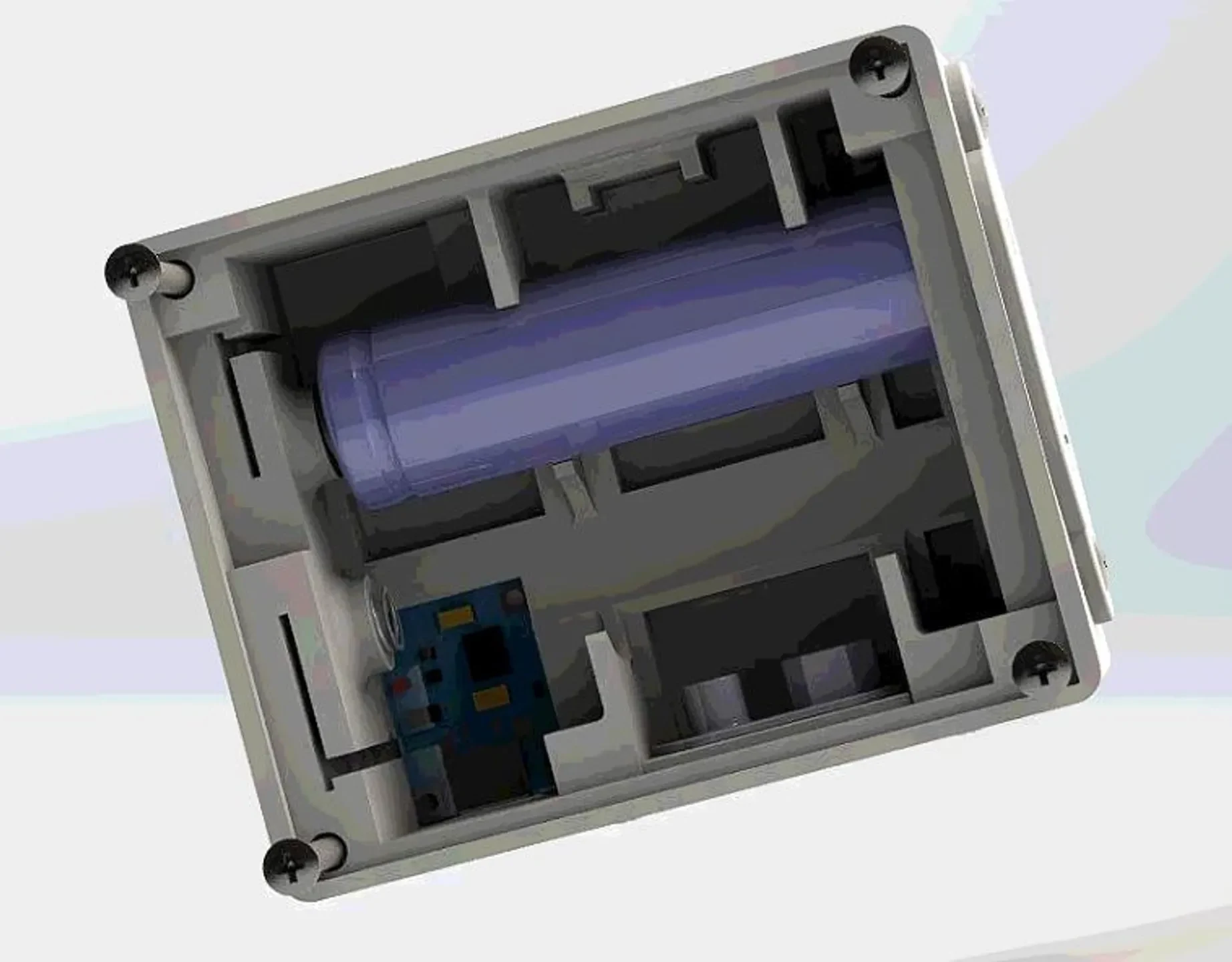

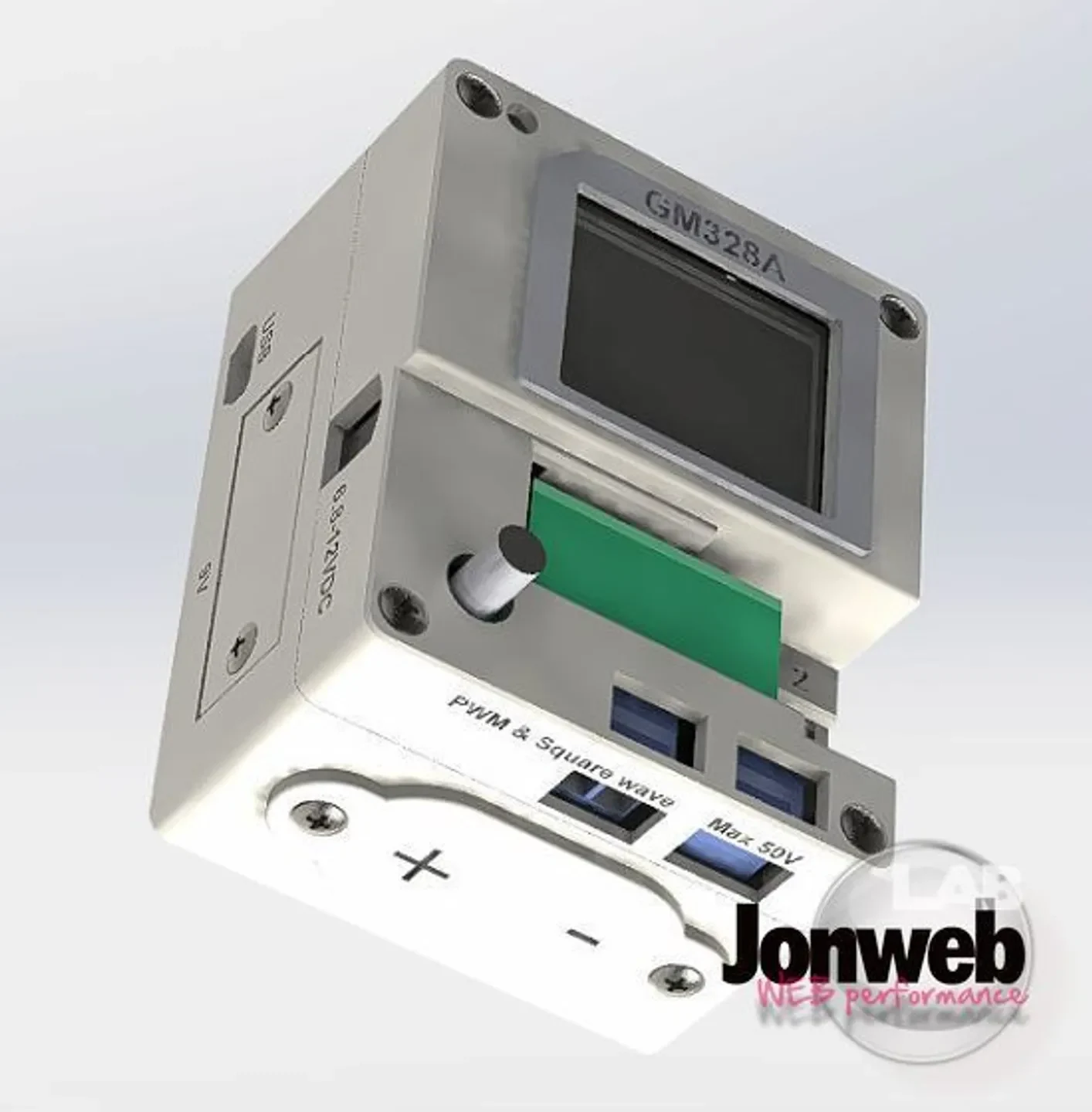

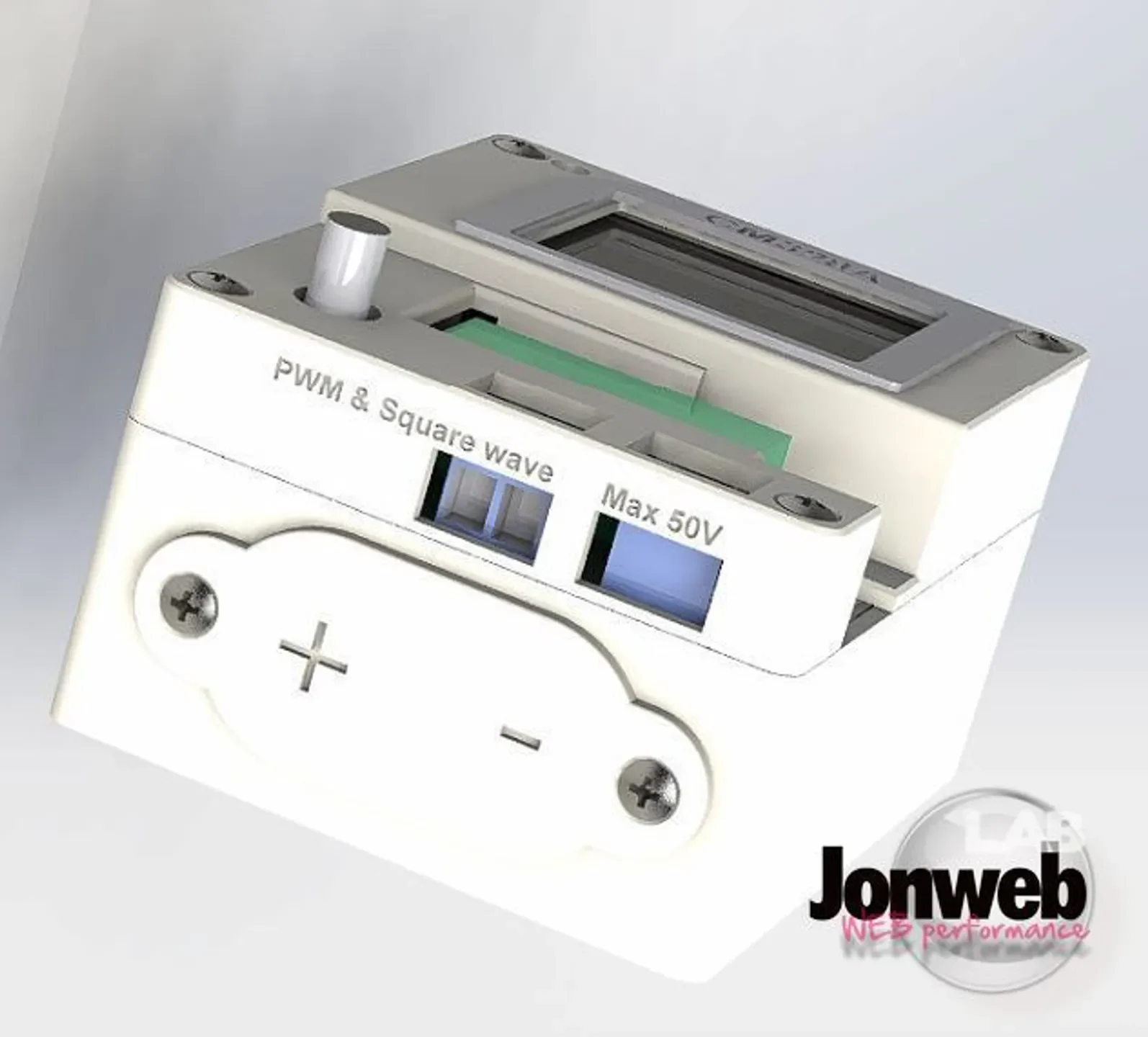

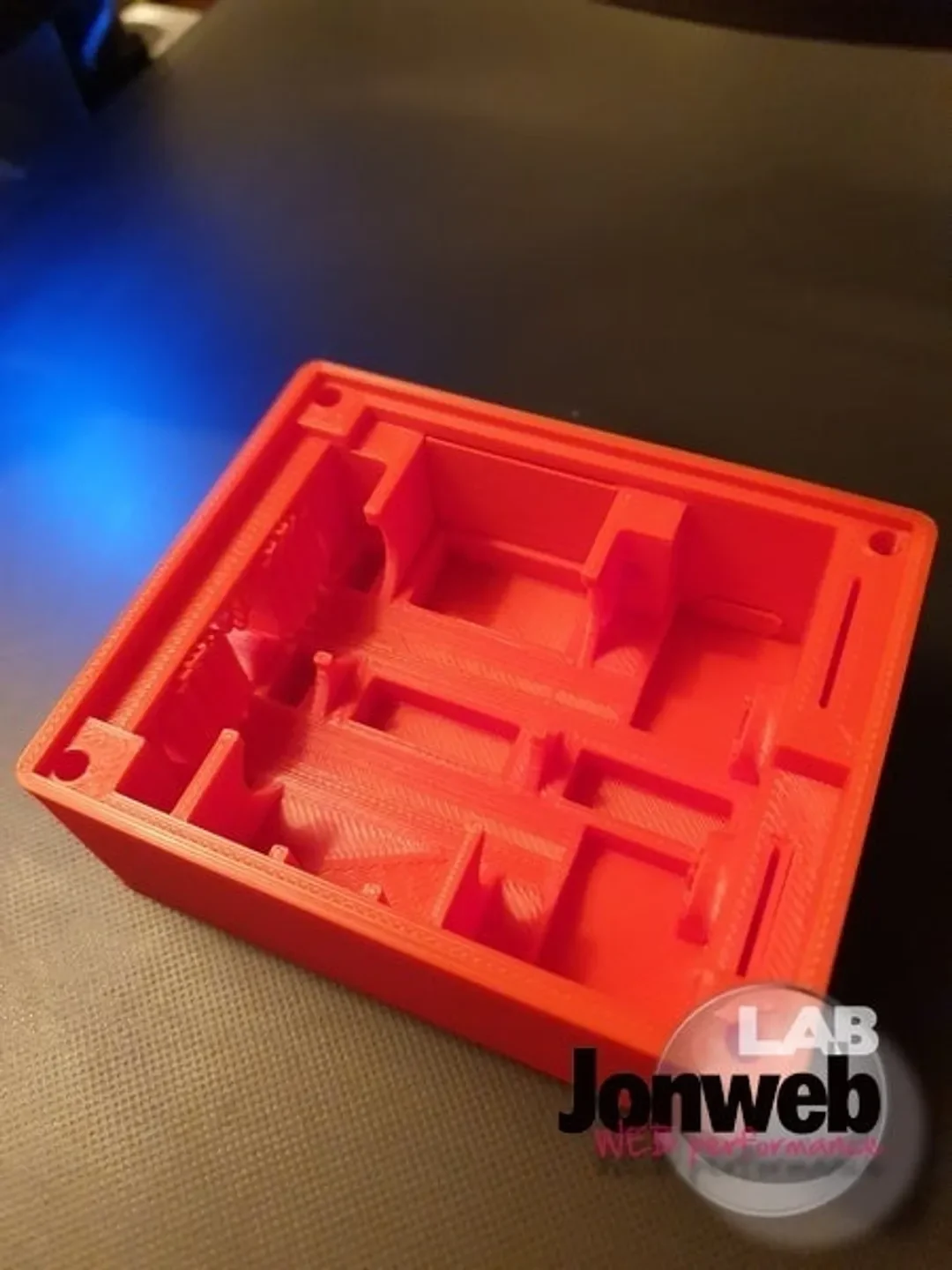

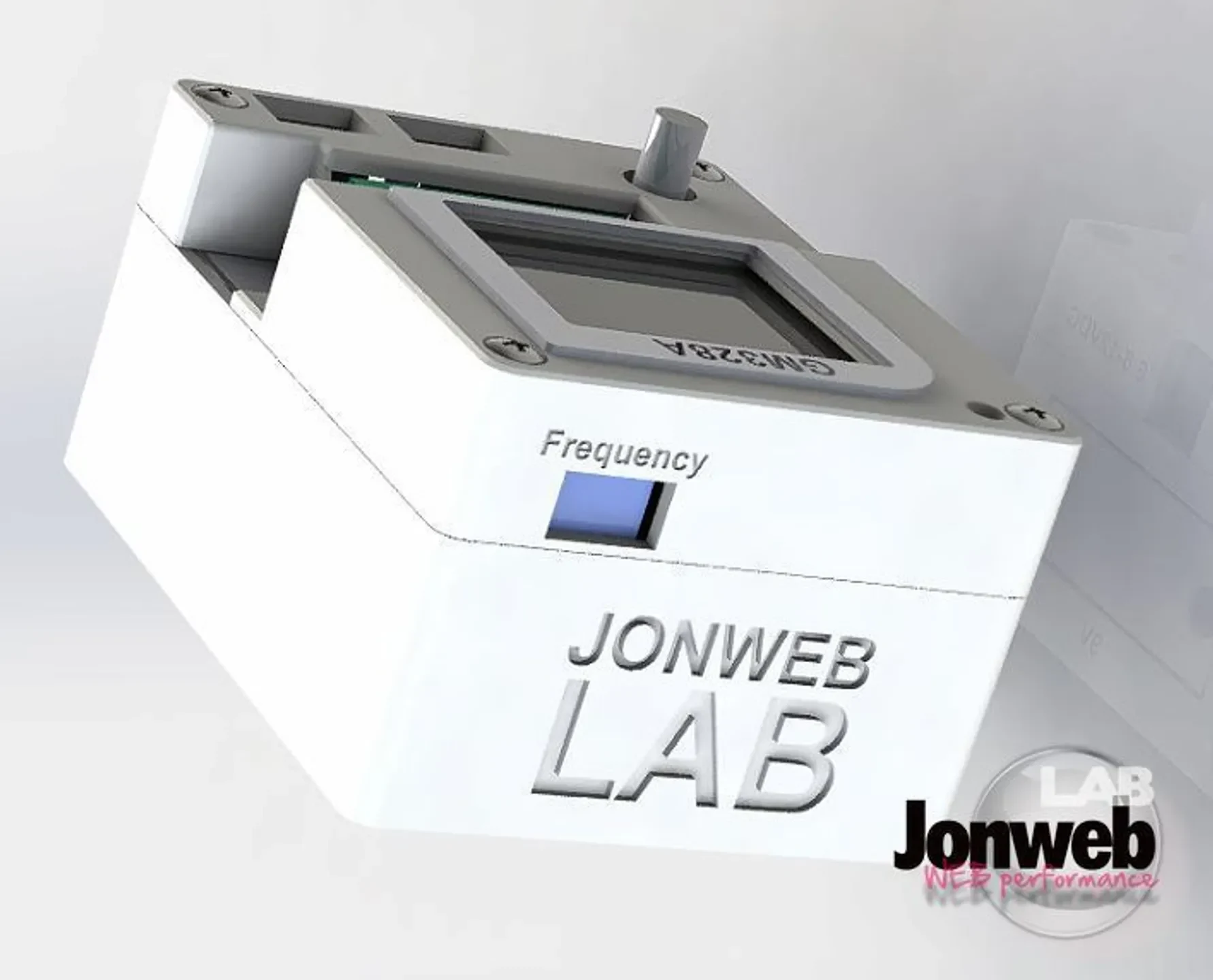

Я создал верхний и нижний корпус с 4 точками крепления, вы можете использовать 4 винта M3x30 мм, чтобы закрыть детали, кроме того, обратите внимание на две крышки для батарей. Маска ЖК-дисплея используется только для устранения некоторых ошибок/очистки центра ЖК-дисплея. Для крепления отверстия я использовал рутексную вставку М3. С электрической точки зрения вам придется купить 2 пружины для внутренних отверстий, используемых для аккумуляторов 18650, и дешевую плату TP4056 для зарядки. Для аккумуляторов 18650 можно использовать провода, сваренные на никелевых полосках.

Джонвеб

Настройки печати

Принтер:

Артиллерийский Сайдвиндер X1

Разрешение:

0,20

Заполнение:

25%

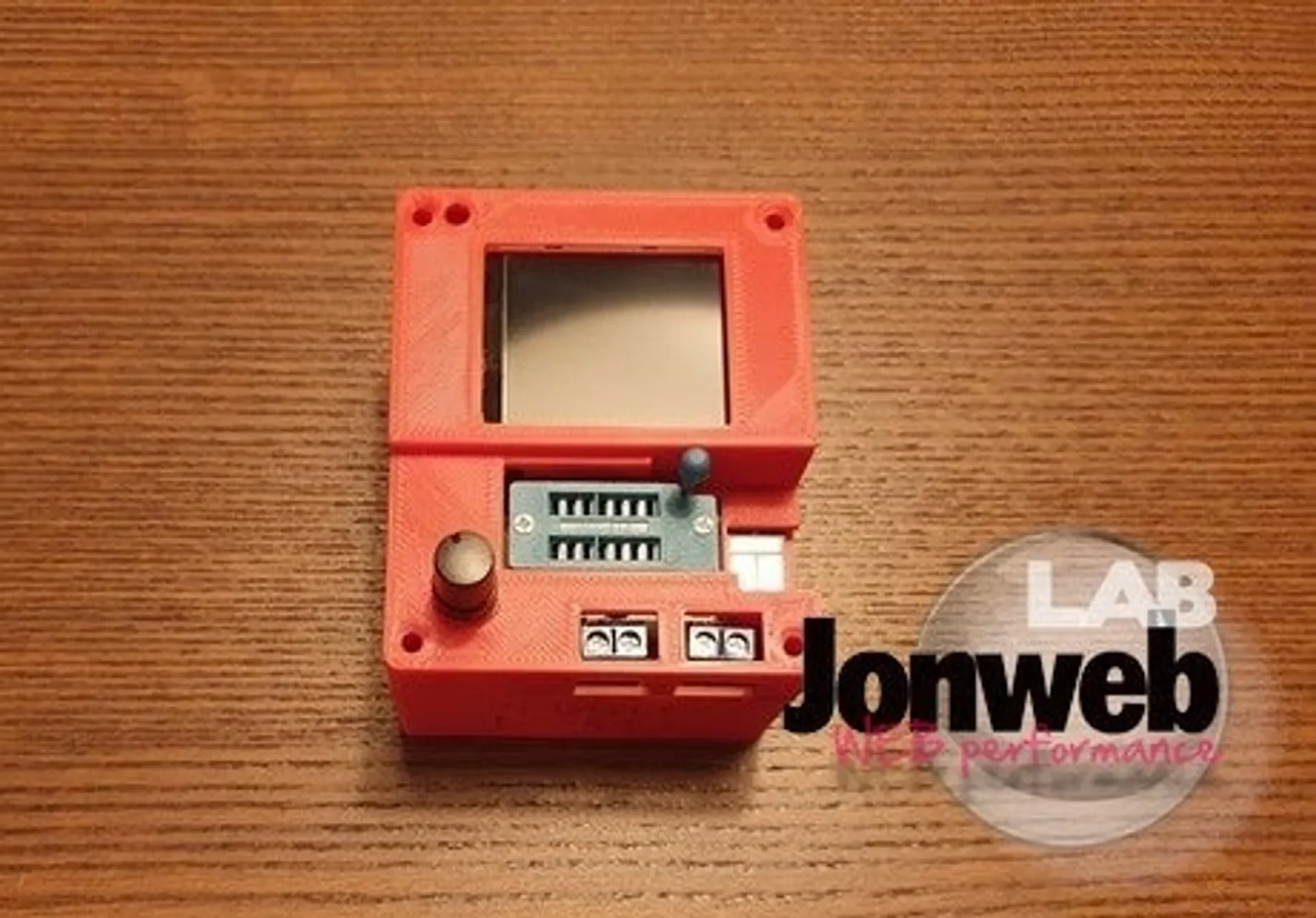

Нить: GEEETECH PLA RED (как клубничное харибо)

Примечания:

Скорость печати 50 мм/с.
