Адаптер батареи 18650 для NDS Lite

NDS Lite — отличная маленькая машинка, но сейчас трудно найти для нее работающие аккумуляторы. Вы заходите в Интернет, чтобы купить аккумулятор емкостью 800 мАч, но на самом деле он имеет емкость 400 мАч, потому что он лежит на складе уже 5 лет. Что ж, забудьте об этом, просто вместо этого установите новый аккумулятор емкостью 2400 мАч 18650! Он по-прежнему литиевый, поэтому заряжается с помощью оригинального кабеля для подзарядки.

Распечатать инструкции
Категория: Краткое описание видеоигр

NDS Lite — отличная маленькая машинка, но сейчас трудно найти для нее работающие аккумуляторы. Вы заходите в Интернет, чтобы купить аккумулятор емкостью 800 мАч, но на самом деле он имеет емкость 400 мАч, потому что он лежит на складе уже 5 лет. Что ж, забудьте об этом, просто вместо этого установите новый аккумулятор емкостью 2400 мАч 18650! Он по-прежнему литиевый, поэтому заряжается с помощью оригинального кабеля для подзарядки.

Настройки печати

Плоты: Нет

Поддерживает: Нет

Разрешение: 0,2

Заполнение: 15%

Примечания:

Разработан для PETG из-за его гибкости и хорошей адгезии слоя — моего выбора.

Пост-печать

Сборка

Припаяйте 2 куска проволоки длиной около 5-10 см, каждый с небольшой пружинкой на одном конце и небольшой медной полоской на другом.

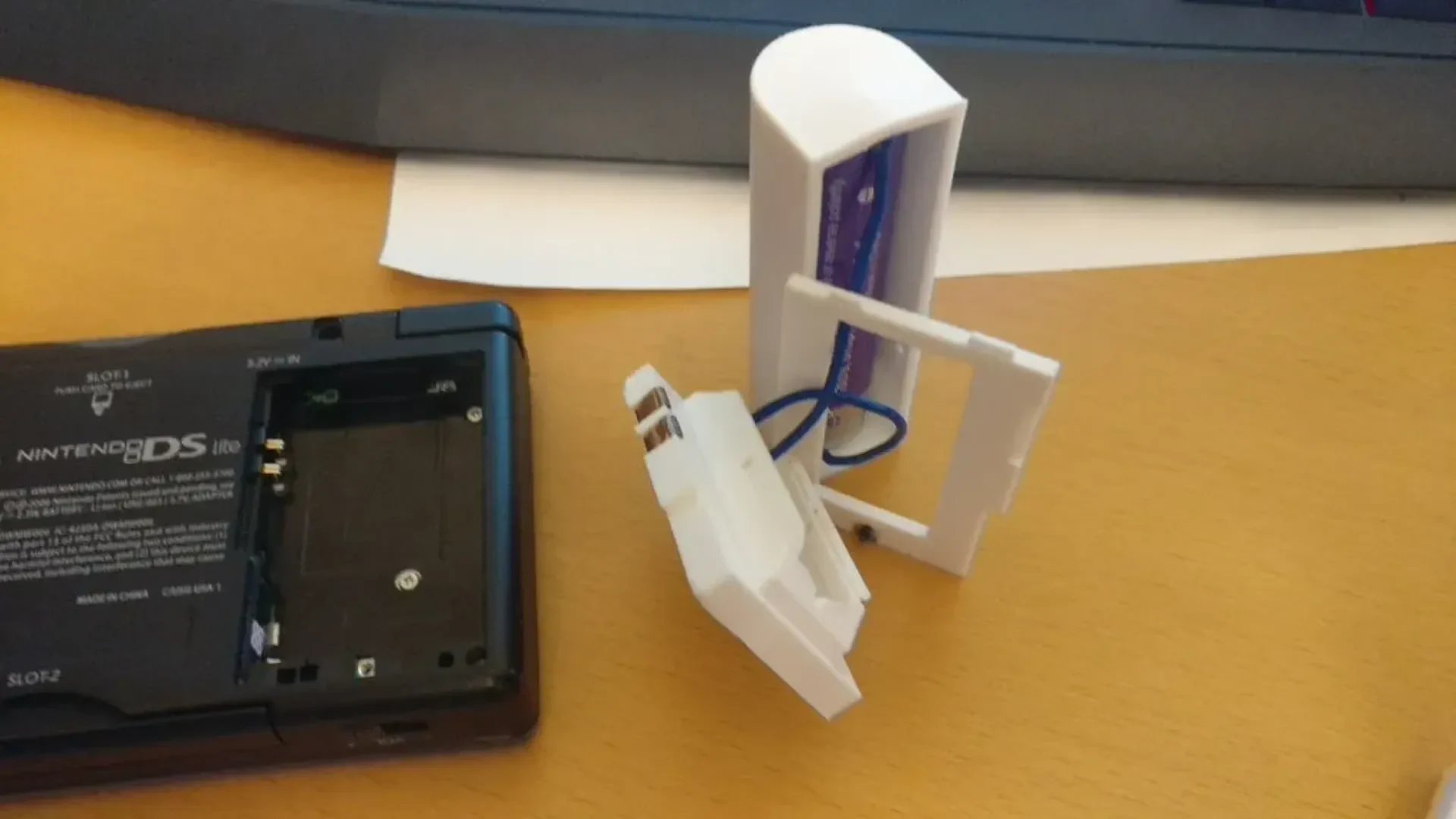

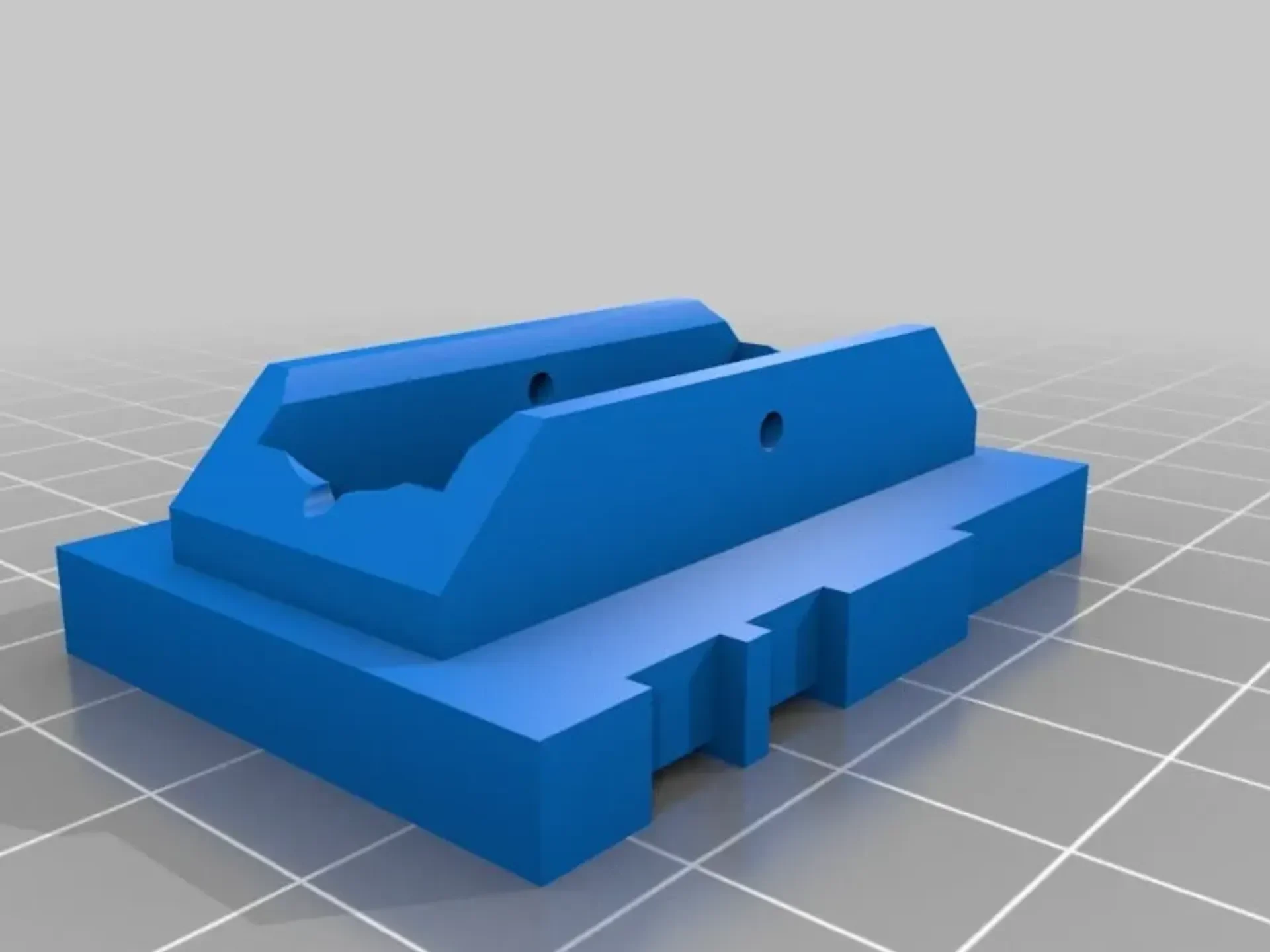

Оберните медную полоску поддельной батареи и приклейте ее с обратной стороны, чтобы контакты NDS могли соприкасаться с ними, когда батарея вставлена.
Вставьте поддельную батарею и оставьте провода, проходящие через ее центральное отвер��тие. Закрепите провода на поддельной батарее с помощью клеевого пистолета или другого клея по вашему выбору.
Выверните крепежный винт из оригинальной крышки и перенесите его на новую крышку.

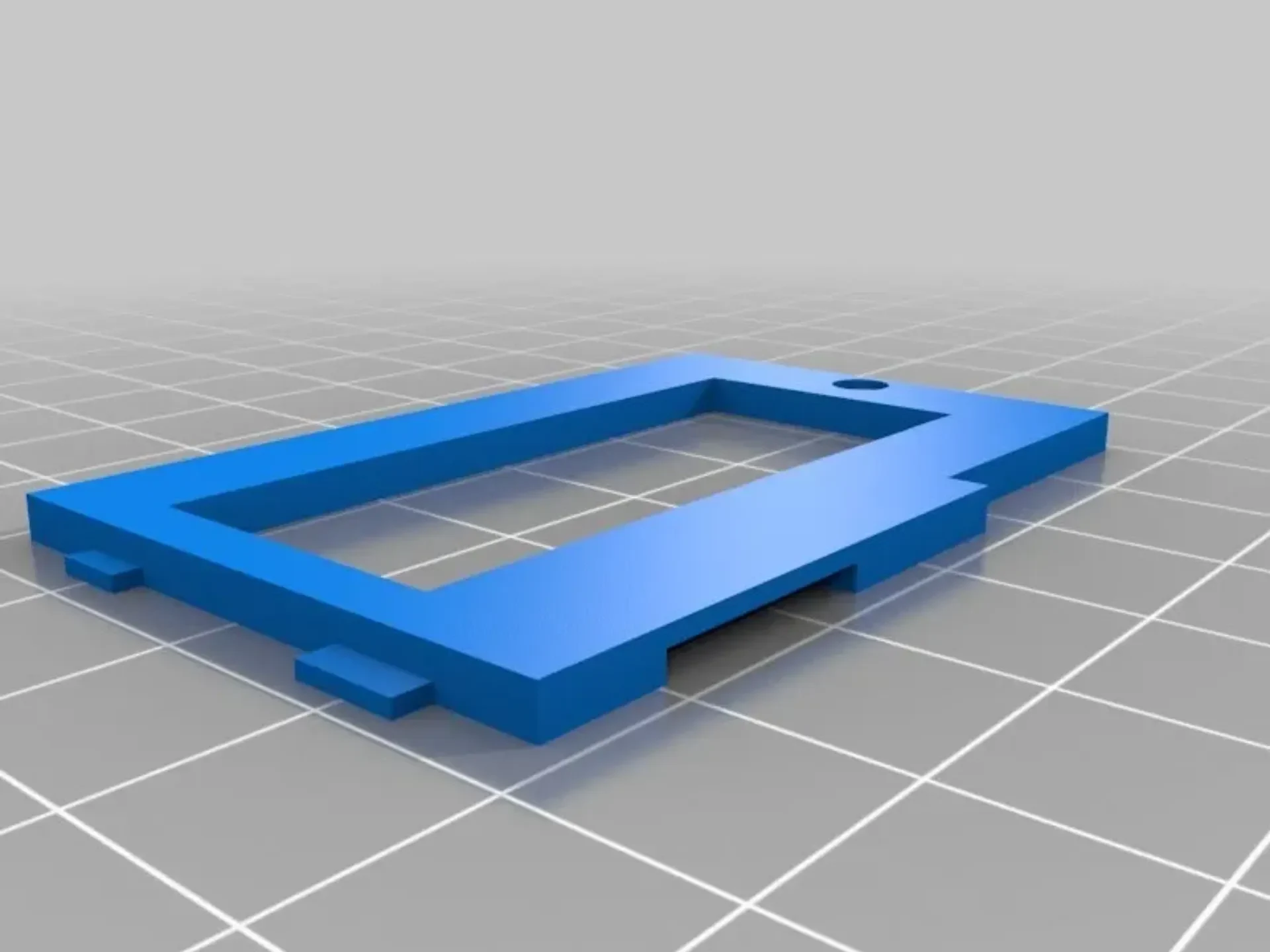

Установите новую крышку, используя винт, чтобы закрепить новую крышку так же, как оригинал.

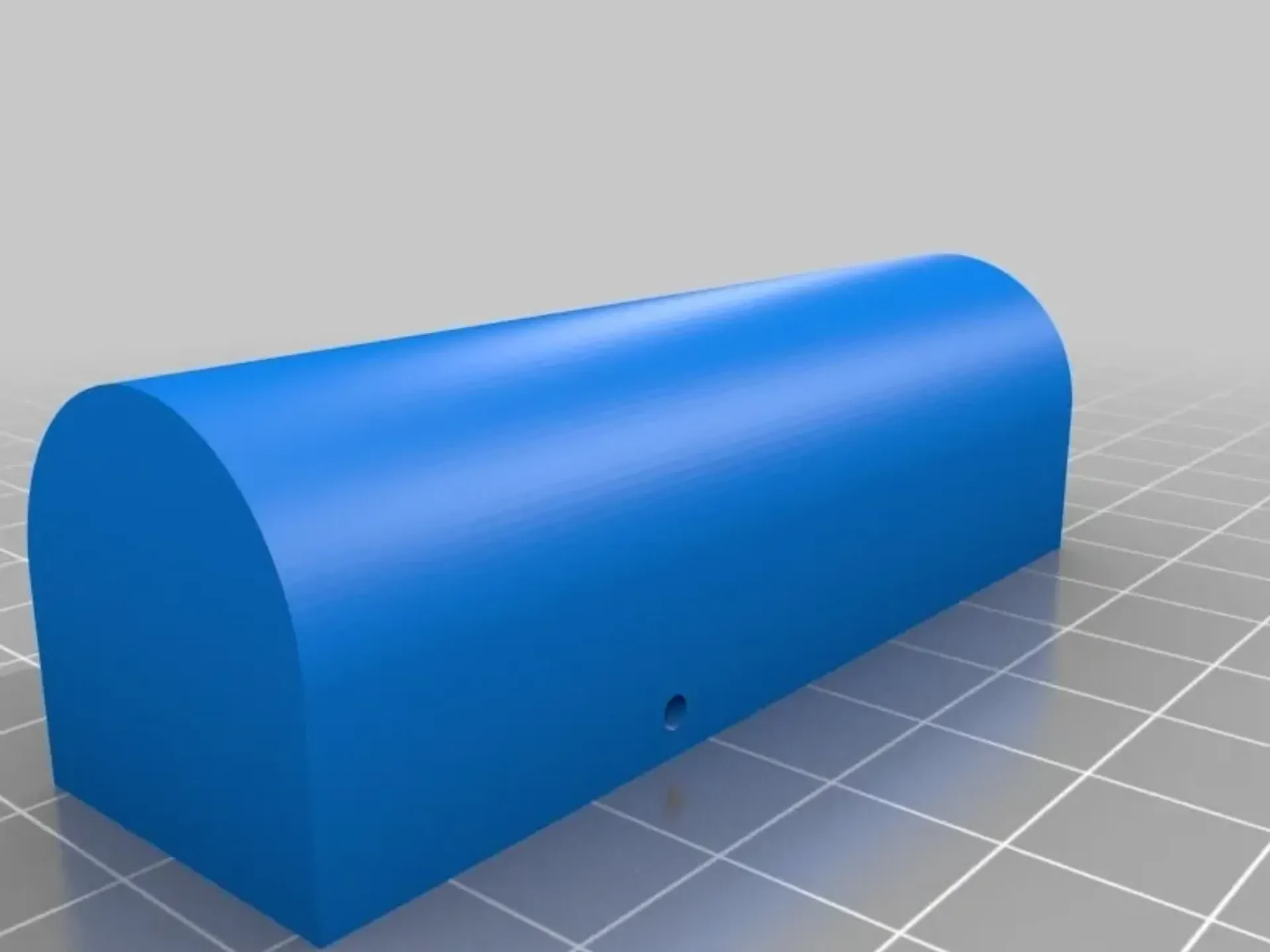

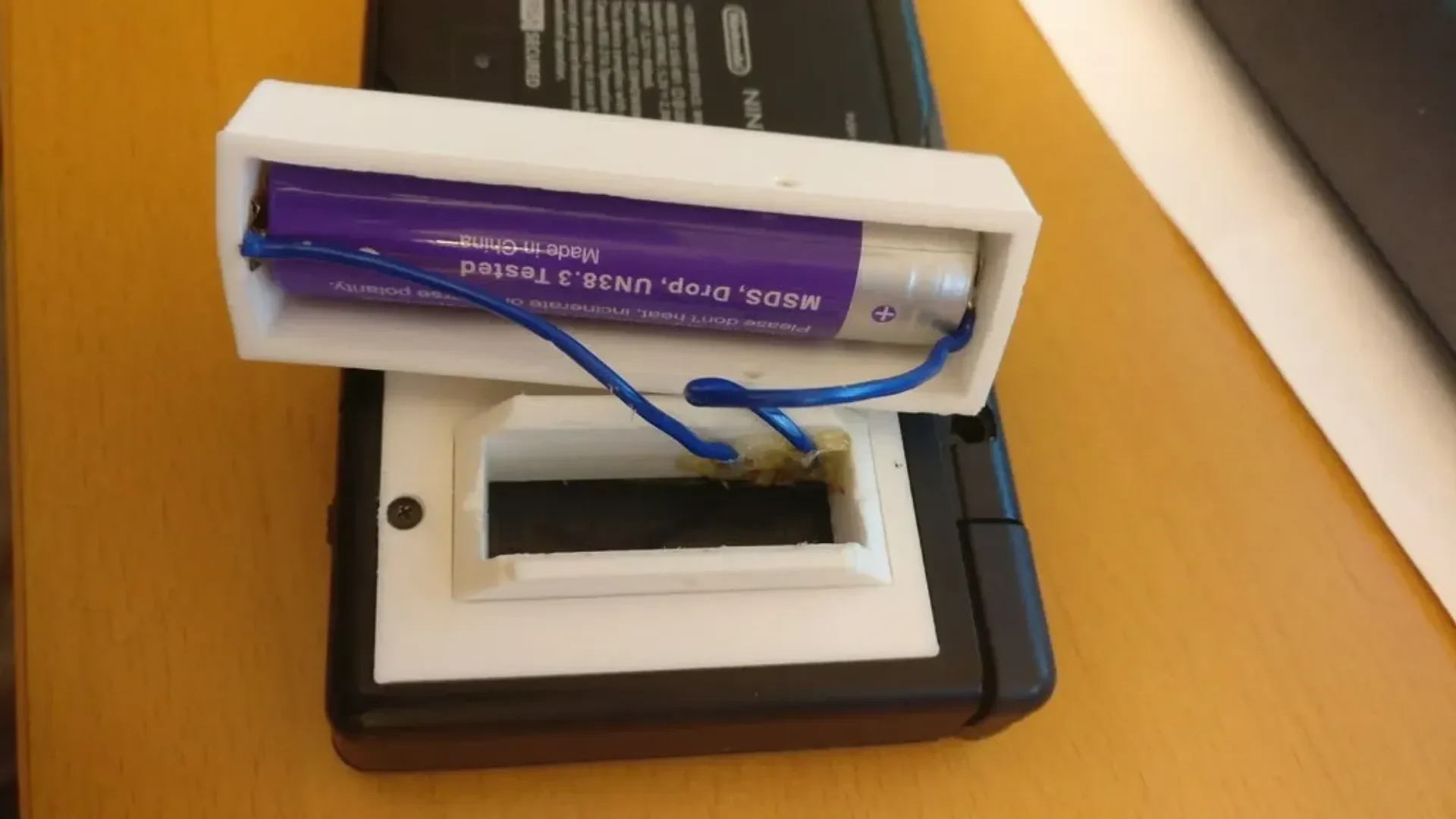

Вставьте элемент 18650 в аккумуляторный отсек (цилиндр), соблюдая правильную ориентацию контактов. Обратите внимание, что клемма + находится ближе к задней части NDS, поэтому убедитесь, что эта клемма подключена к + аккумулятора.

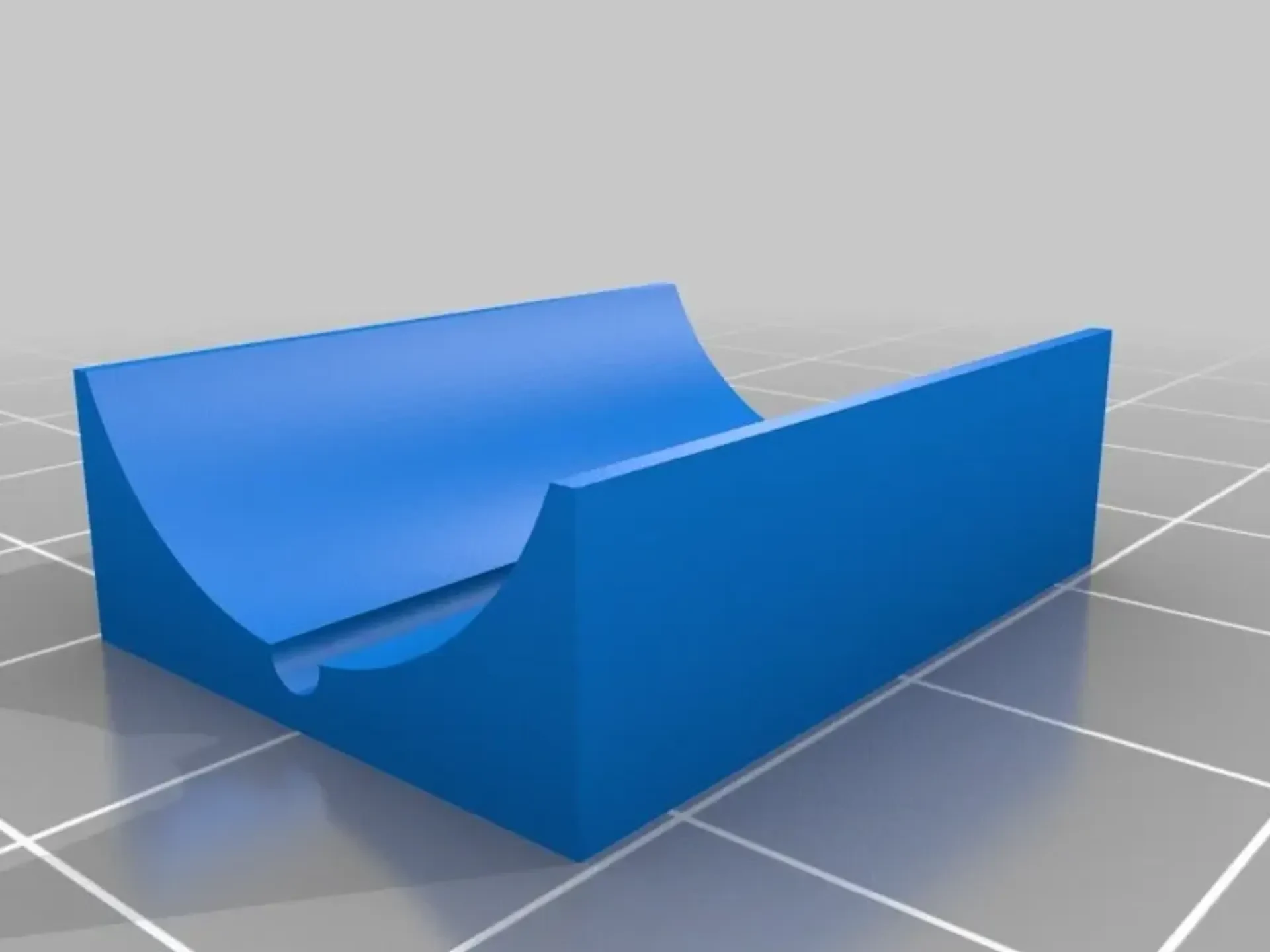

Пропустите лишний провод в аккумуляторный отсек и установите небольшую крышку аккумуляторного отсека (cyylbotlid).

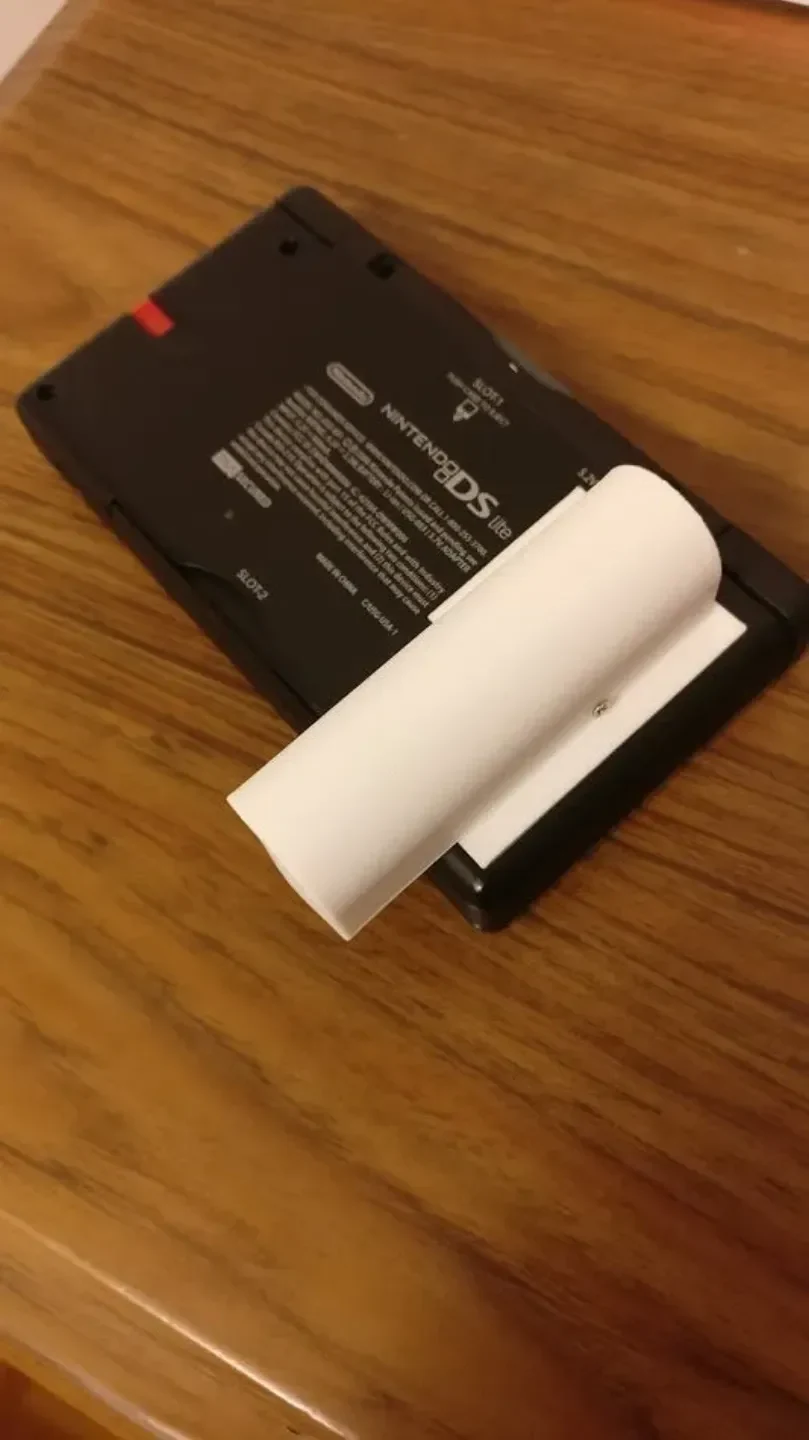

Соедините аккумуляторный отсек с выступающей ложной батареей и вставьте винты M2 для фиксации.
Как я это разработал

Используемые инструменты:

Fusion 360, штангенциркули, камера мобильного телефона, явный аутичный перфекционизм

Ингредиенты

Непечатные ингредиенты

1x ЗАЩИЩЕННЫЙ элемент 18650, обыкновенный. для фонариков.
2 медные полоски для соединения контактов аккумулятора в NDS
2x провод
2 пружины для сопряжения с элементом 18650
1x оригинальный крепежный винт крышки аккумуляторного отсека NDS
2 винта M2 4 мм

НЕ ПЕРЕПУТАЙТЕ ЭТО:

Убедитесь, что...

… ячейка 18650 защищена, т. е. имеет защиту от повышенного и пониженного напряжения, а не необработанные ячейки с плоской вершиной.
… винты M2 недостаточно длинные, чтобы поцарапать ячейку 18650 при установке. Если длина меньше 5 мм, это нормально.
… при установке соблюдайте правильную полярность аккумулятора, иначе вы можете повредить NDS lite.
