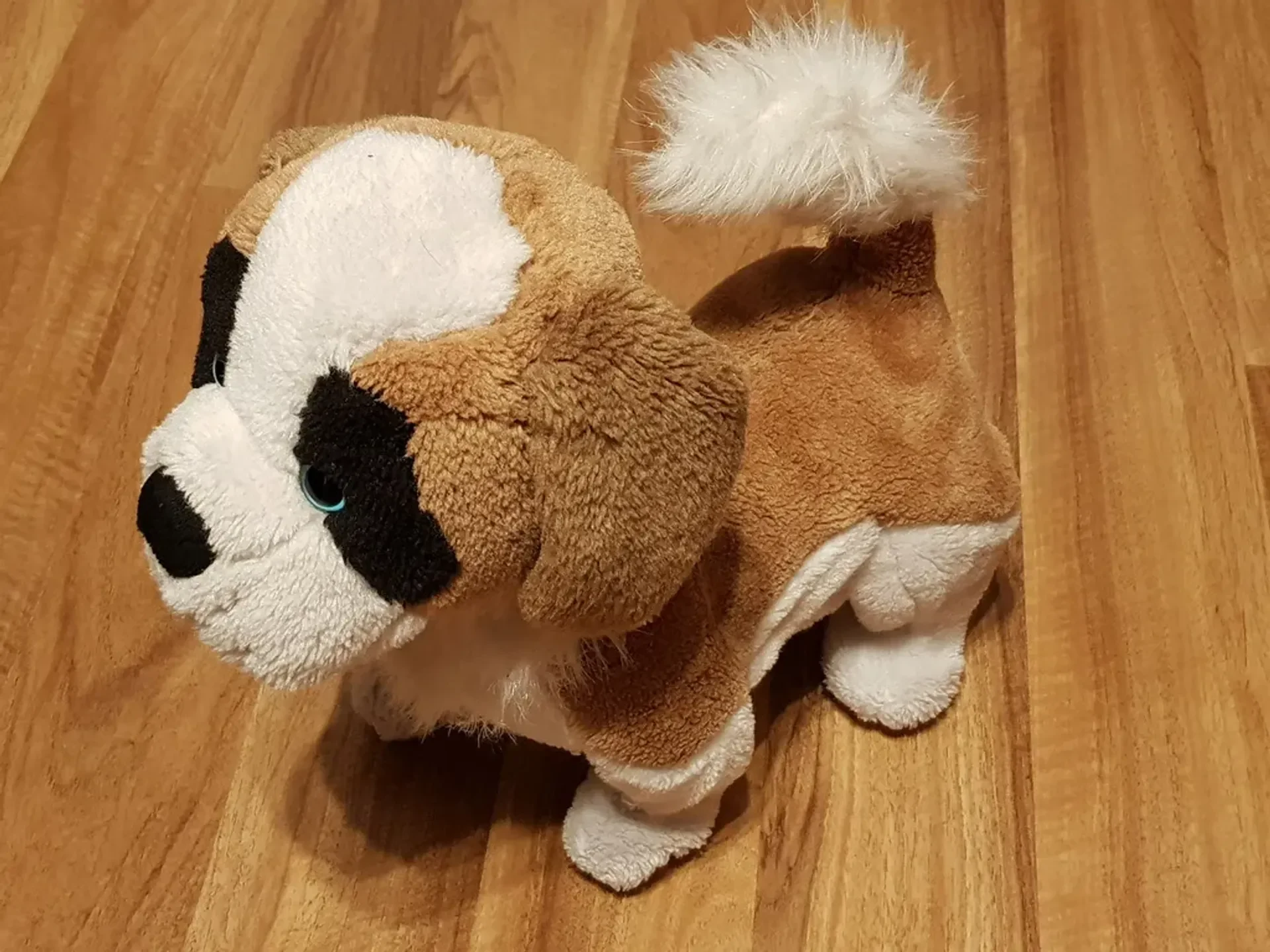

Родители во всем мире сталкиваются с аналогичными проблемами, включая проблему тонн батарей, выбрасываемых в мусор от электрических игрушек. Моим дочерям также часто дарят игрушки, работающие от традиционных одноразовых щелочных батареек. Поэтому я часто переоборудую эти игрушки для питания от литиевых аккумуляторов. Покажу вам одну такую конверсию на основе маленькой мехатронной собачки по кличке Латек (англ. Dottie) :)

Первоначально он питался от трех последовательно соединенных С-элементов.

Таким образом, рабочее напряжение варьировалось от 4,5 до 3 В. Этот диапазон напряжений очень хорошо покрывается литиевыми элементами с номиналом 3,7 В. При переделке игрушечной собачки я не хотел лишать ее возможности питаться от обычных щелочных элементов, поэтому новый модуль питания сделан под заводские электрические контакты.

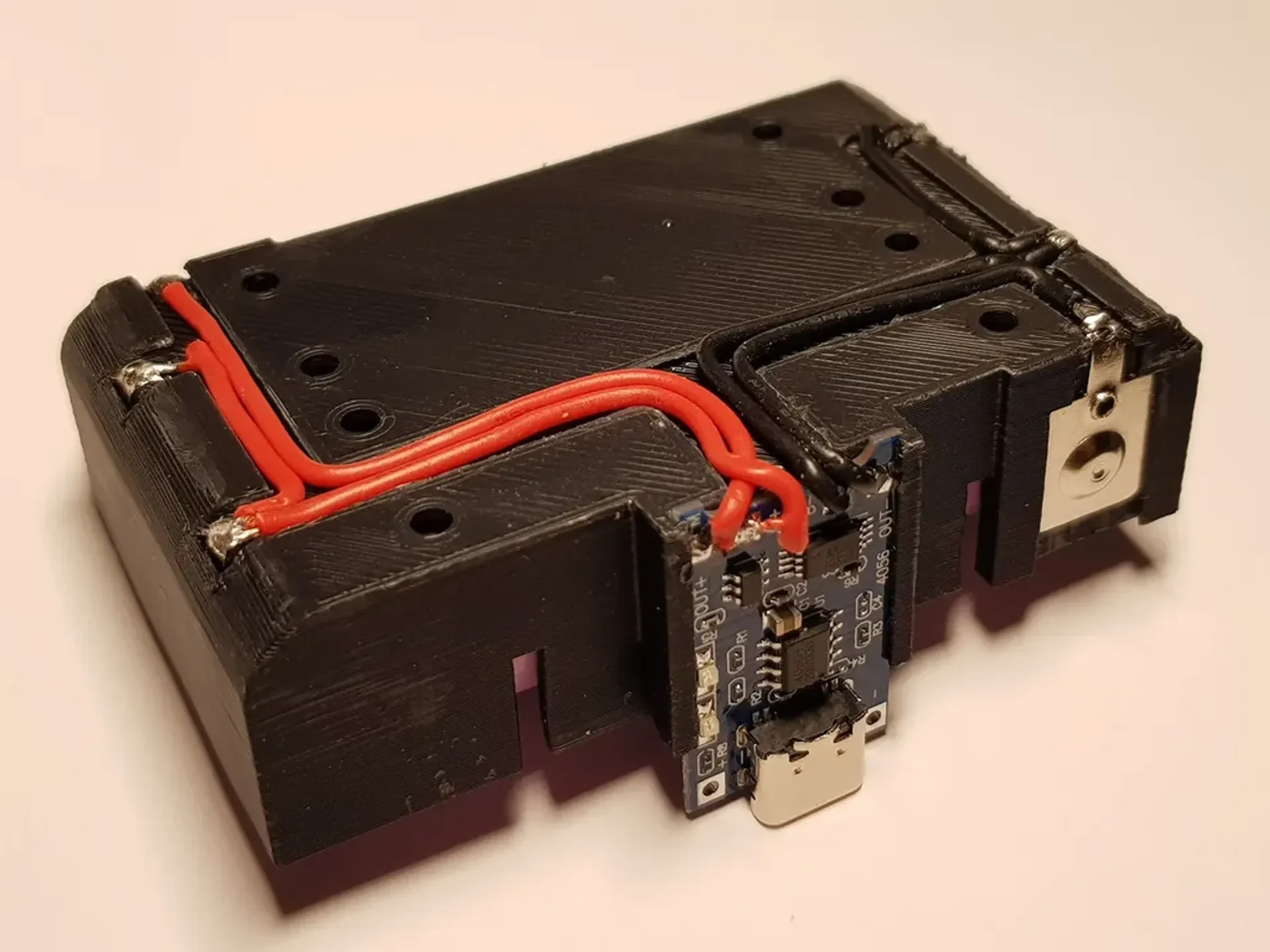

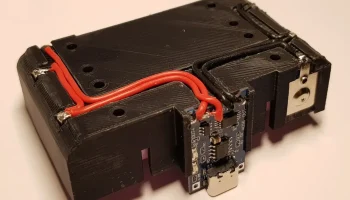

В основе нового блока питания лежит недорогой модуль TP4056, отвечающий за зарядку от USB-C и имеющий схему защиты аккумулятора от разряда ниже 2,5В.

Схема подключения очень проста и не требует особых навыков, кроме использования паяльника.

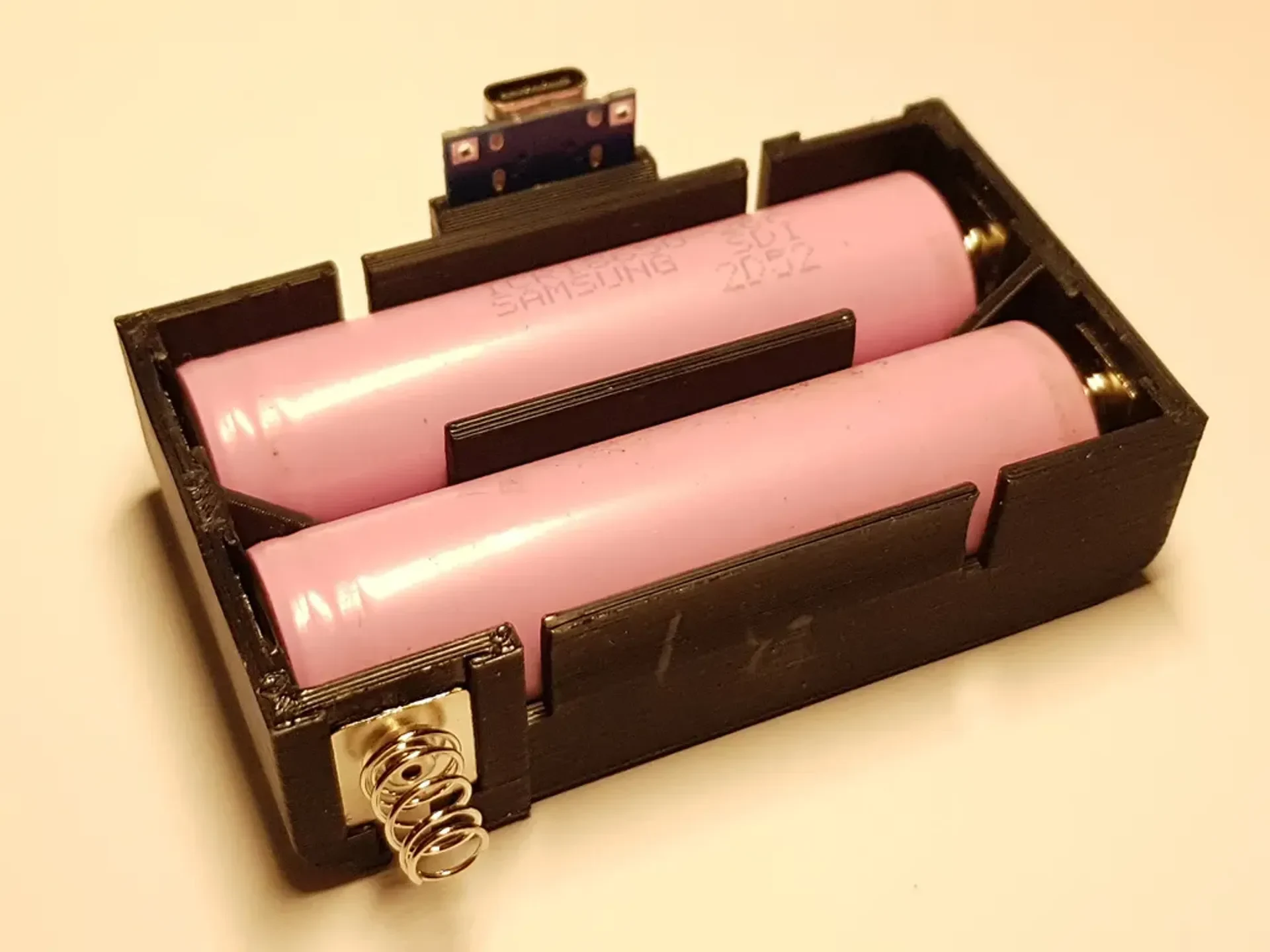

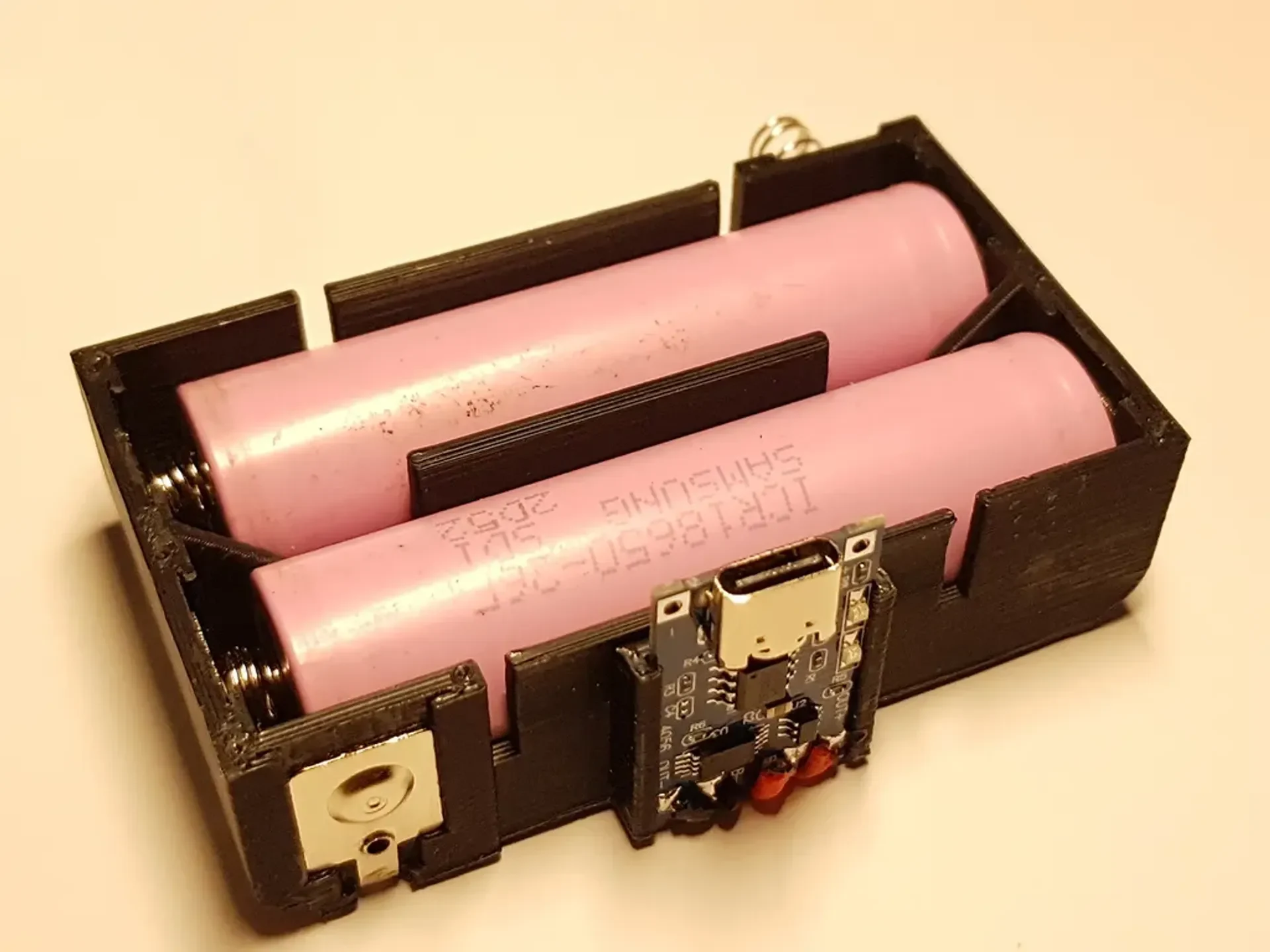

В качестве новых аккумуляторов можно использовать любые LiIon аккумуляторы с номинальным напряжением 3,7В. Это не обязательно должны быть аккумуляторы формата 18650, можно использовать, например, аккумуляторы от старых мобильных телефонов или электронных сигарет. Будьте экологичны :) Я использовал два аккумулятора 18650, потому что такие были у меня под рукой. Я подключил их параллельно, чтобы увеличить общую мощность, что продлило веселье с собакой. Помните, что если вы хотите соединить два аккумулятора параллельно, их необходимо заряжать до одинакового напряжения! В противном случае вы можете стать причиной несчастного случая или даже пожара!

В моем источнике питания используются имеющиеся в продаже батарейные контакты размером 12x12x0,2 мм.

Я уверен, что не у многих из вас среди игрушек есть именно эта собака, но этот проект в первую очередь предназначен для того, чтобы показать вам способ, который, по сути, сделает другие ваши игрушки более экологичными и безопасными для кошелька.

Удачи!

Настройки печати

Плоты:

Нет

Поддерживает:

Нет

Разрешение:

0,2

Заполнение:

15%

Нить:

Пласт-Спав АСА черный

Примечания:

Используйте ASA, поскольку модуль TP4056 нагревается во время зарядки аккумулятора.
