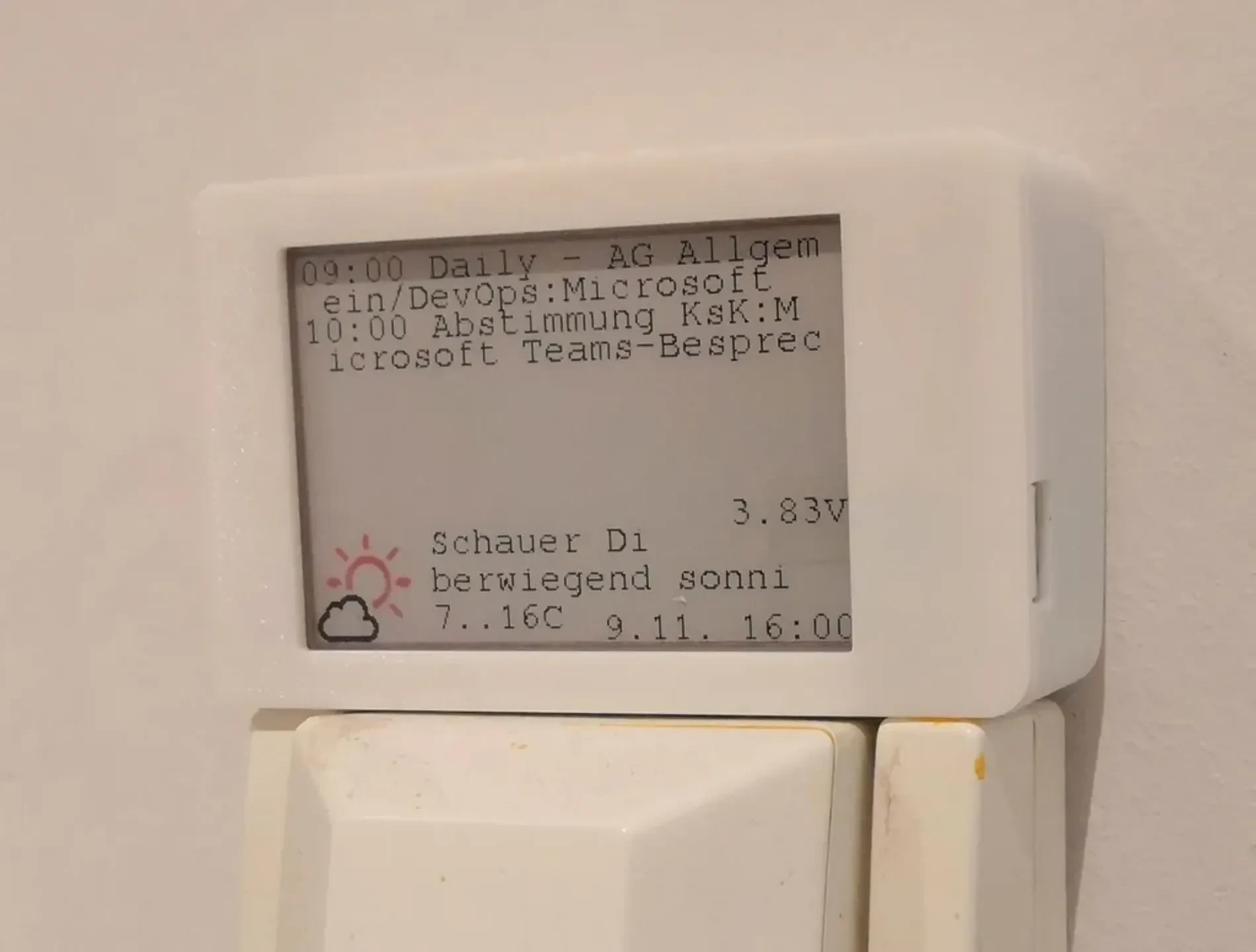

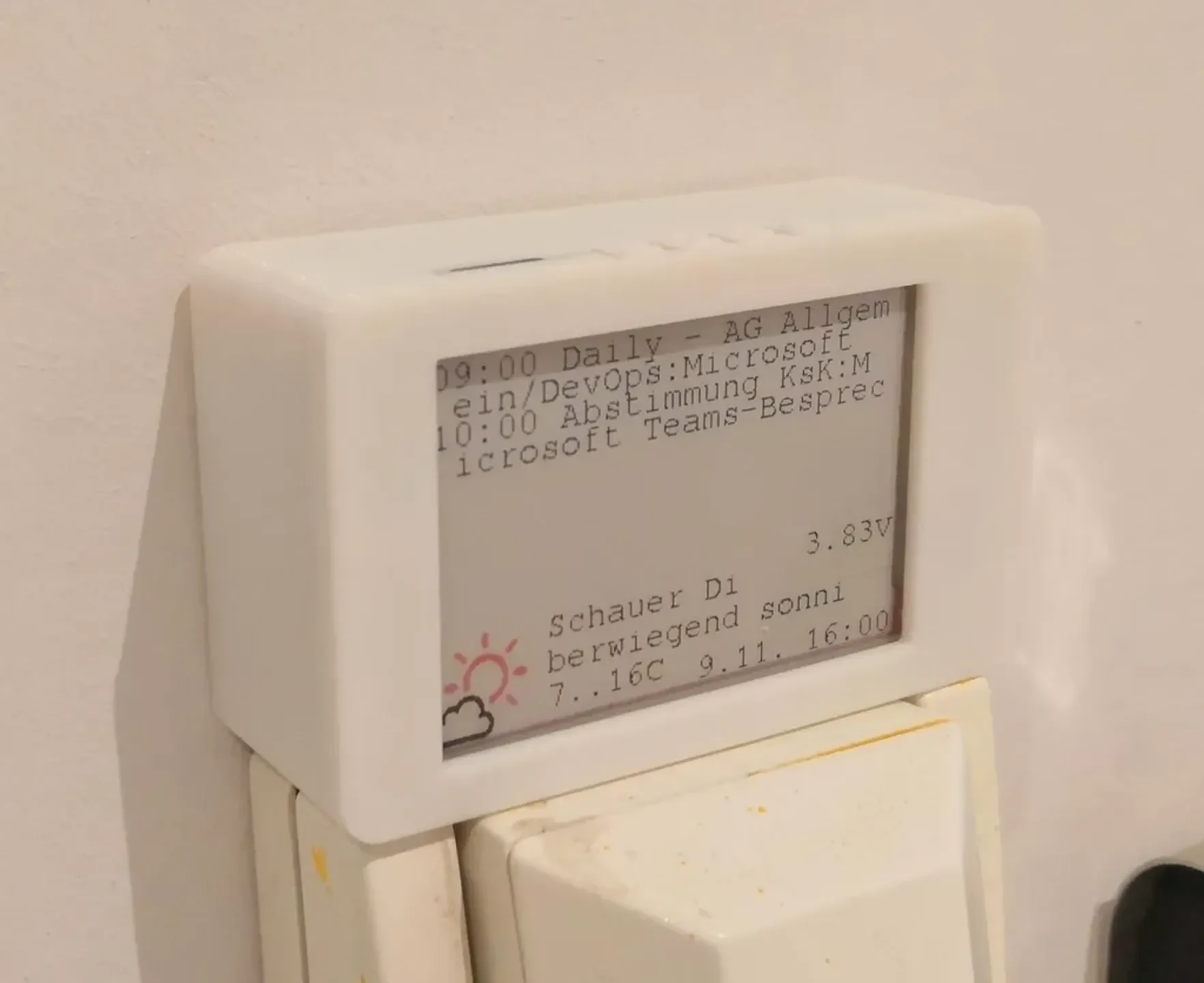

TTGO T5s 2,7-дюймовый дисплей eInk с батареей 18650 (V2)

Чехол для дисплея myTTGO T5s с диагональю 2,7 дюйма и eInk.

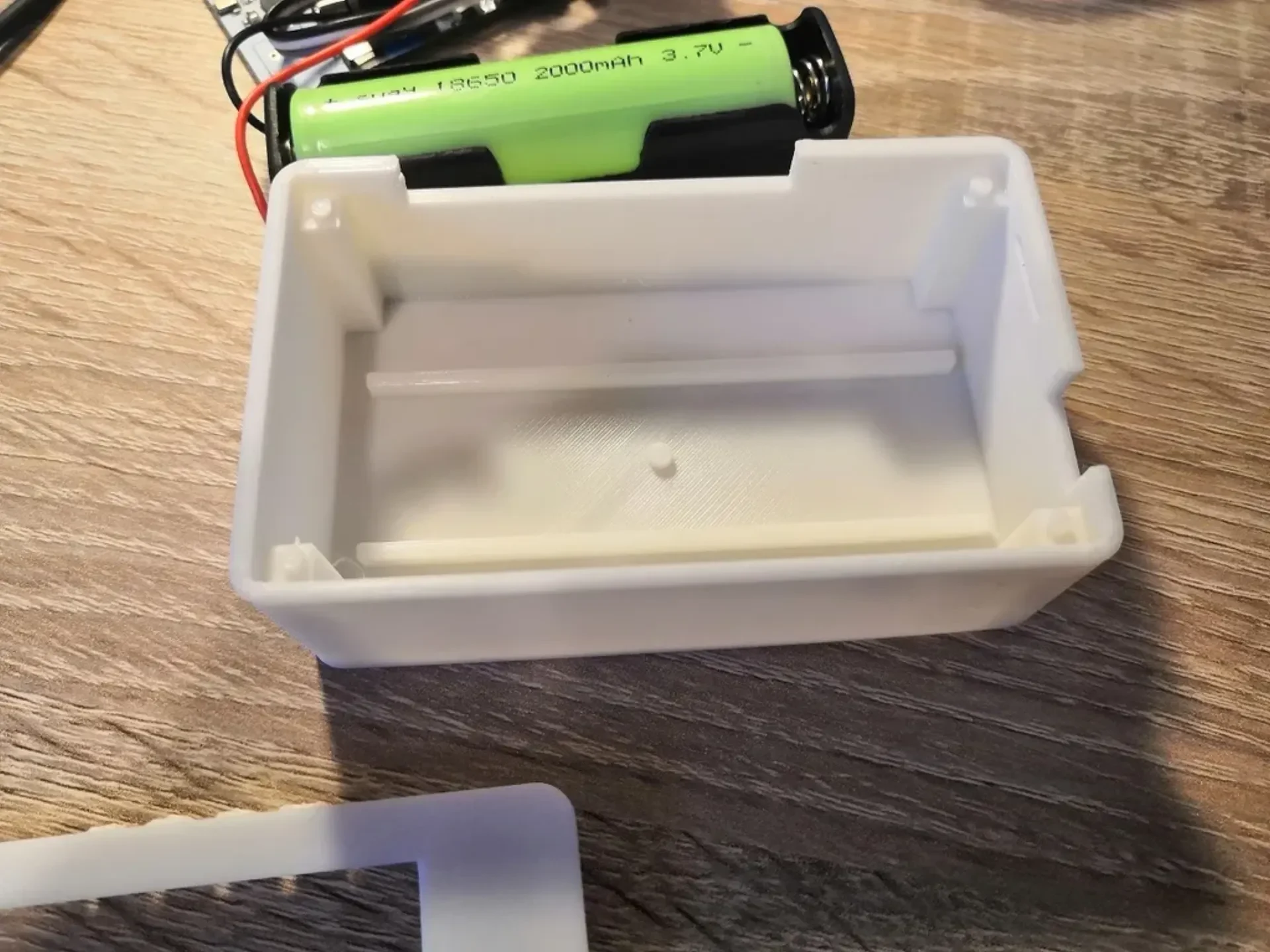

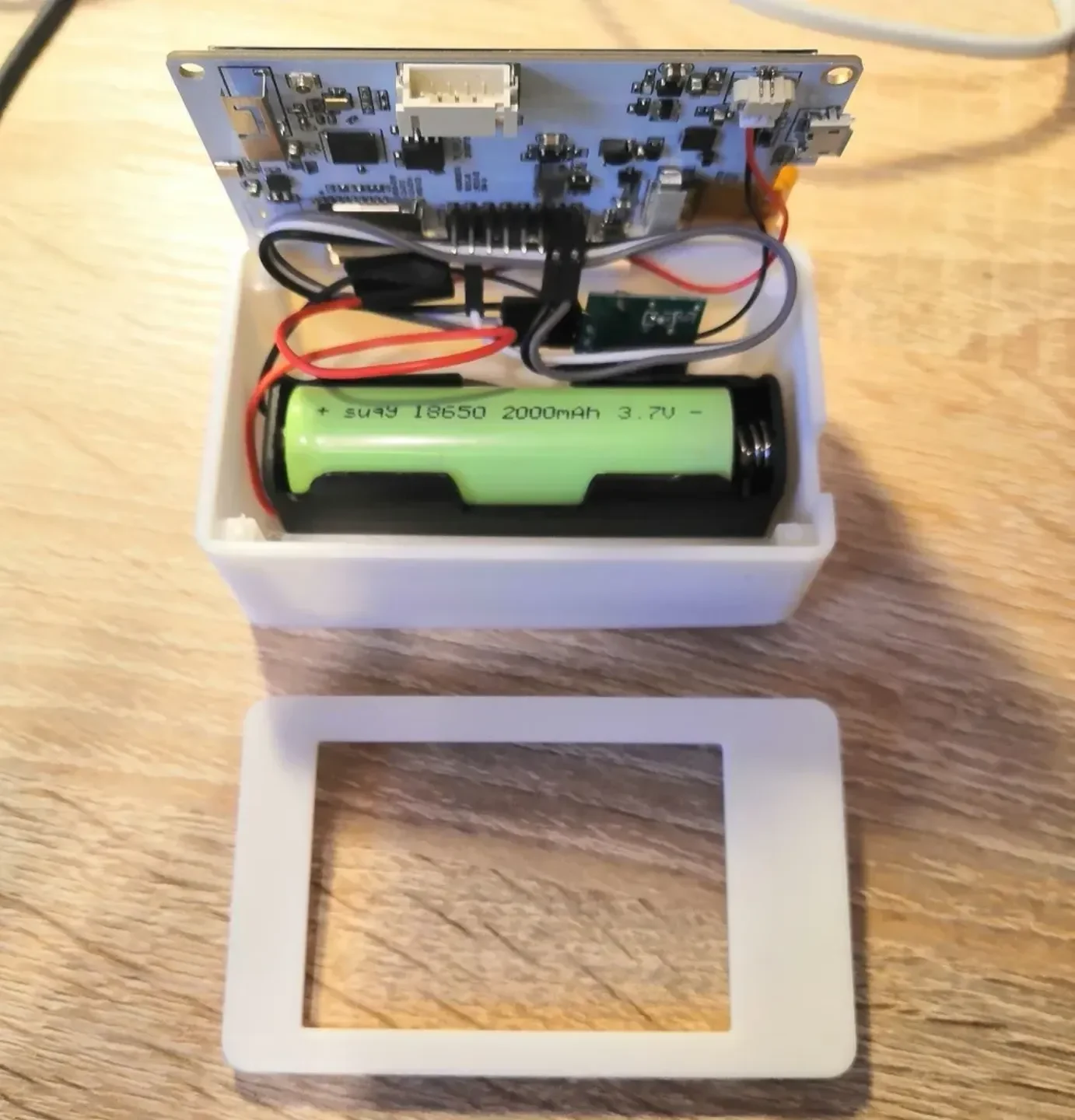

Ниже можно хранить батарею 18650 (с одним держателем батарейного зажима), а также остается место для передатчика 433 МГц (XY-FST).

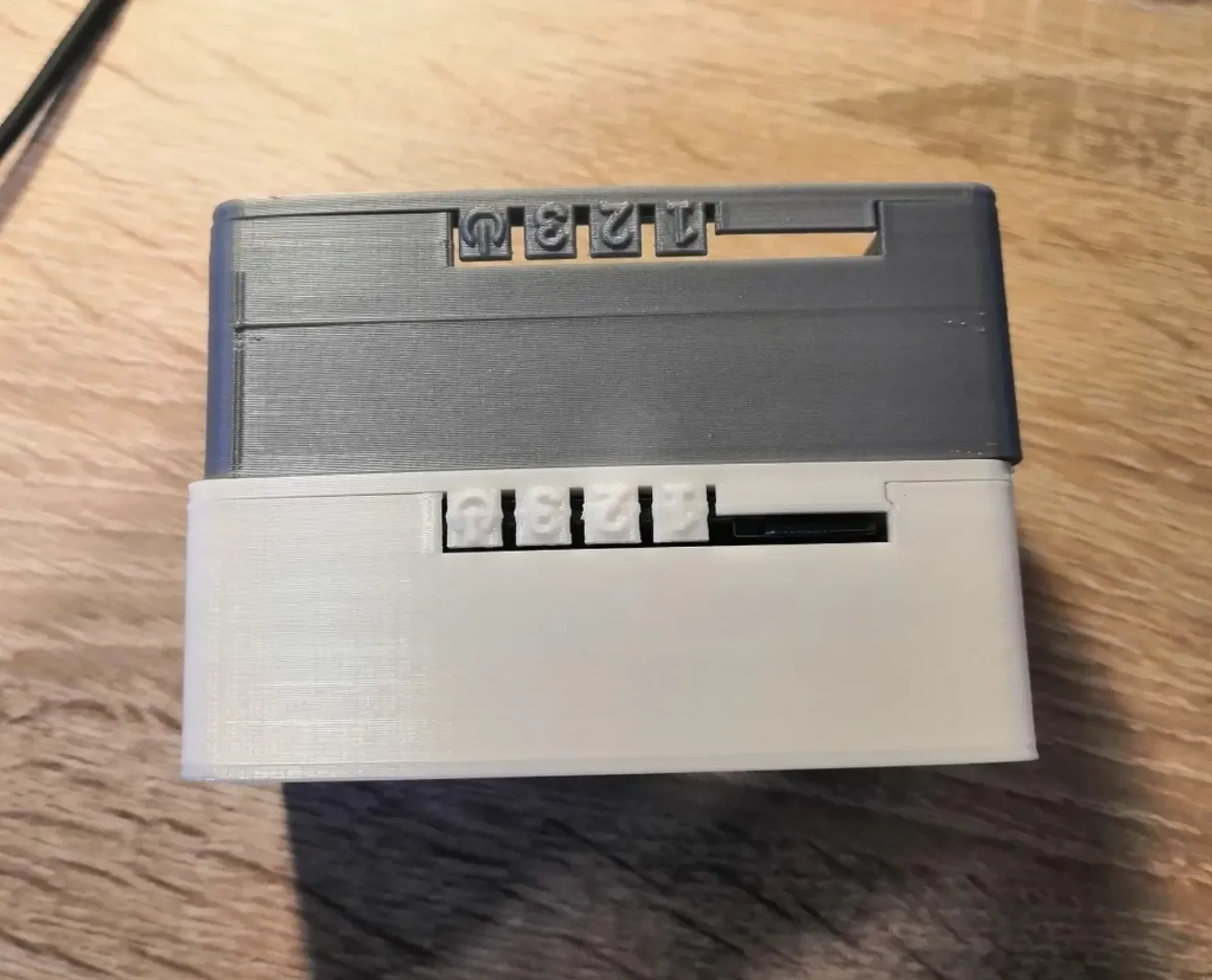

Кнопки очень хрупкие, когда крышка не закреплена. Поэтому будьте осторожны, сгибая их (по крайней мере, если вы не хотите их снимать).

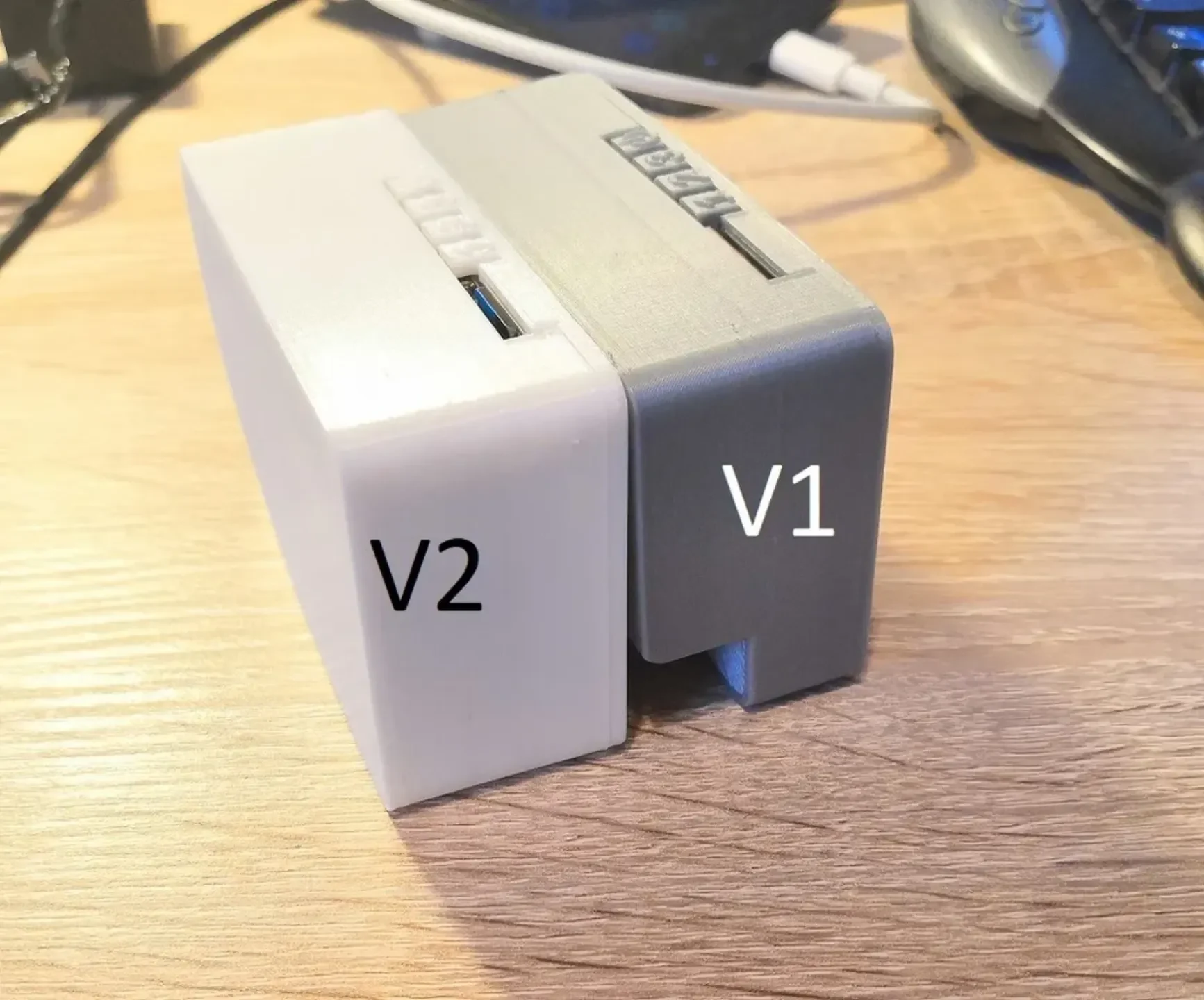

Этот случай — моя вторая версия. Первый предназначался для размещения на столе под углом 45°. Версия 1

Идея основана на модели от punkgeek.

Моя версия платы:

Т5_В2.8_2.7
20190710

Код Ардуино

Небольшой отчет о полевых испытаниях на немецком языке можно найти на сайте arduino.cc/TTGO T5s.

Настройки печати

Бренд принтера:

Креативность

Принтер:

Эндер 3

Плоты:

Нет

Поддерживает:

Нет

Разрешение:

0,20

Заполнение:

20%

Нить: Geeetech PLA, белая после печати =============

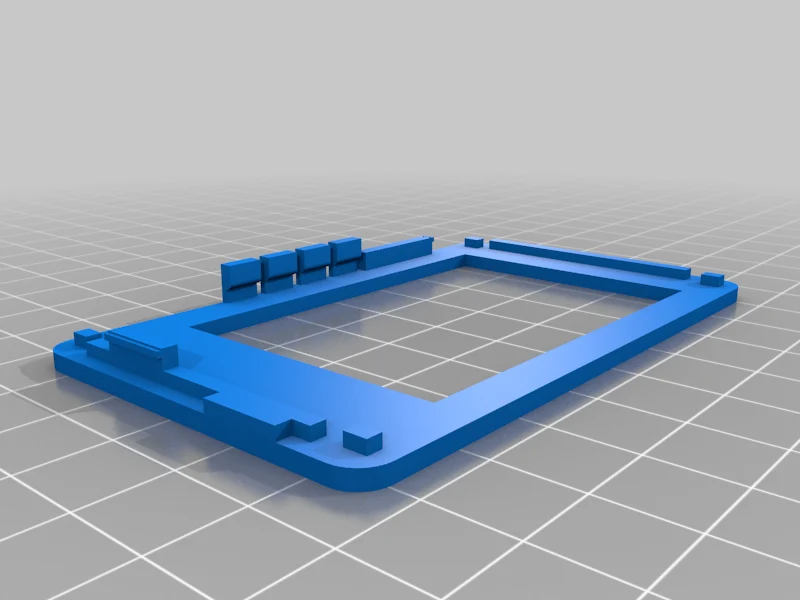

Монтаж

Закрыть крышку немного сложно из-за небольшого выреза рядом с крышкой SD-карты.
Сначала расположите эту часть, а затем мягко прижмите остальную часть на место.
