Лоток для зарядки аккумулятора 18650 (с BMS и без него)
Я устал усердно работать, чтобы не повредить элементы, когда вытаскивал их из коммерческого держателя для одного элемента после зарядки. Эта штука была рассчитана на незащищенные клетки, но даже их было нелегко удалить. Поэтому я разработал эту штуку во Freecad для одновременной зарядки одной ячейки 18650, либо незащищенной ячейки, либо ячейки с установленной защитой BMS… конечно, с приоритетом простоты использования. В нем используются 4 батарейных зажима Keystone 209 от Mouser:
https://www.mouser.com/ProductDetail/Keystone-Electronics/209?qs=sGAEpiMZZMsQtlBhqKq43U9R475cjEbS

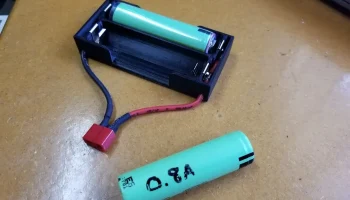

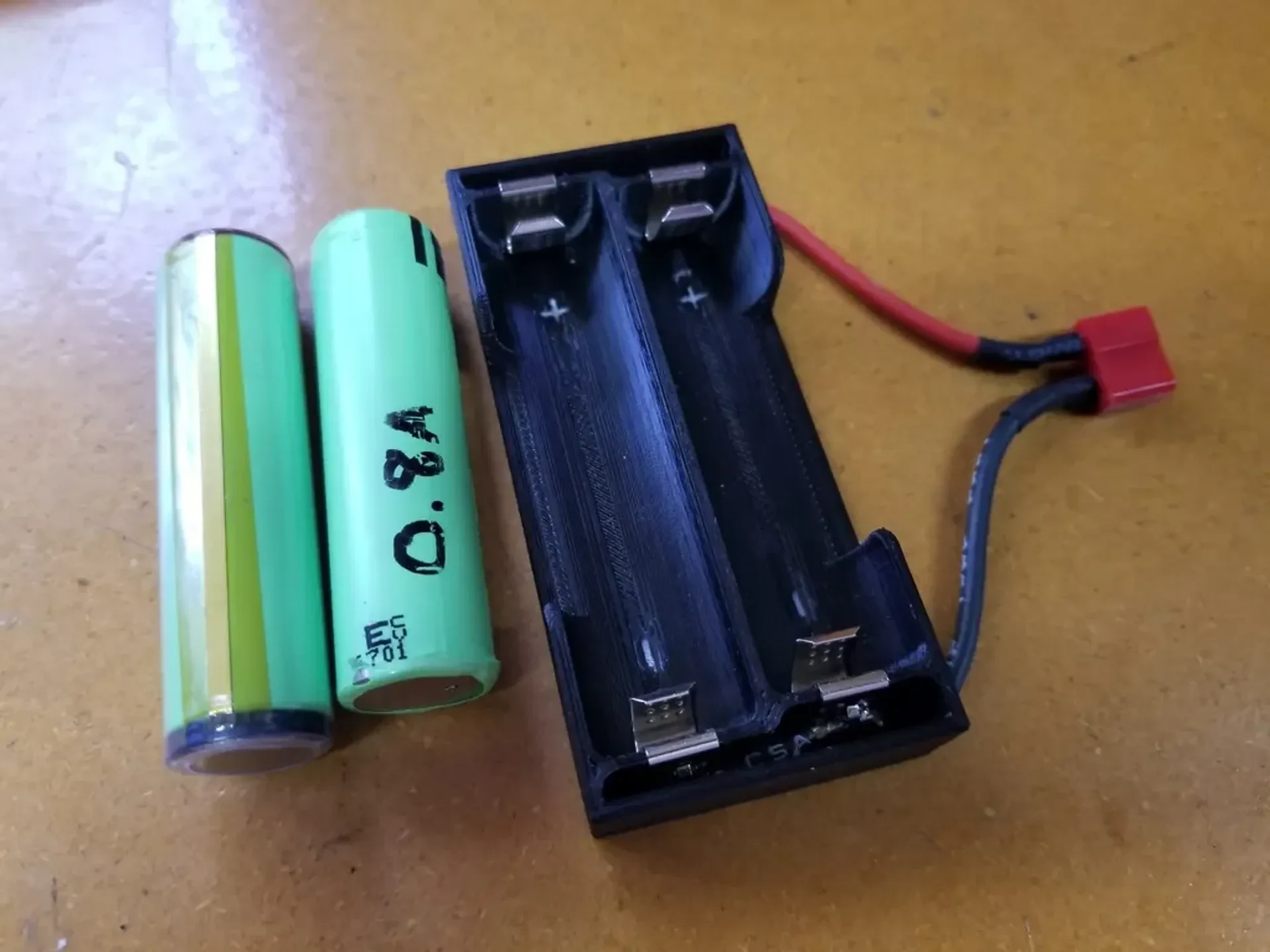

Я добавил символы полярности "±" в обоих лотках на случай, если используются нецветные провода. Для лучшей видимости символы могут быть дополнительно заполнены суспензией ABS контрастного цвета или краской; на моей загруженной фотографии показаны мои результаты с белой пастой для пресса. Боковые вырезы имеют такой размер и скругления, что позволяют легко извлекать батарею большими пальцами. Я также добавил несколько структурных скруглений, чтобы его можно было использовать в полевых условиях.

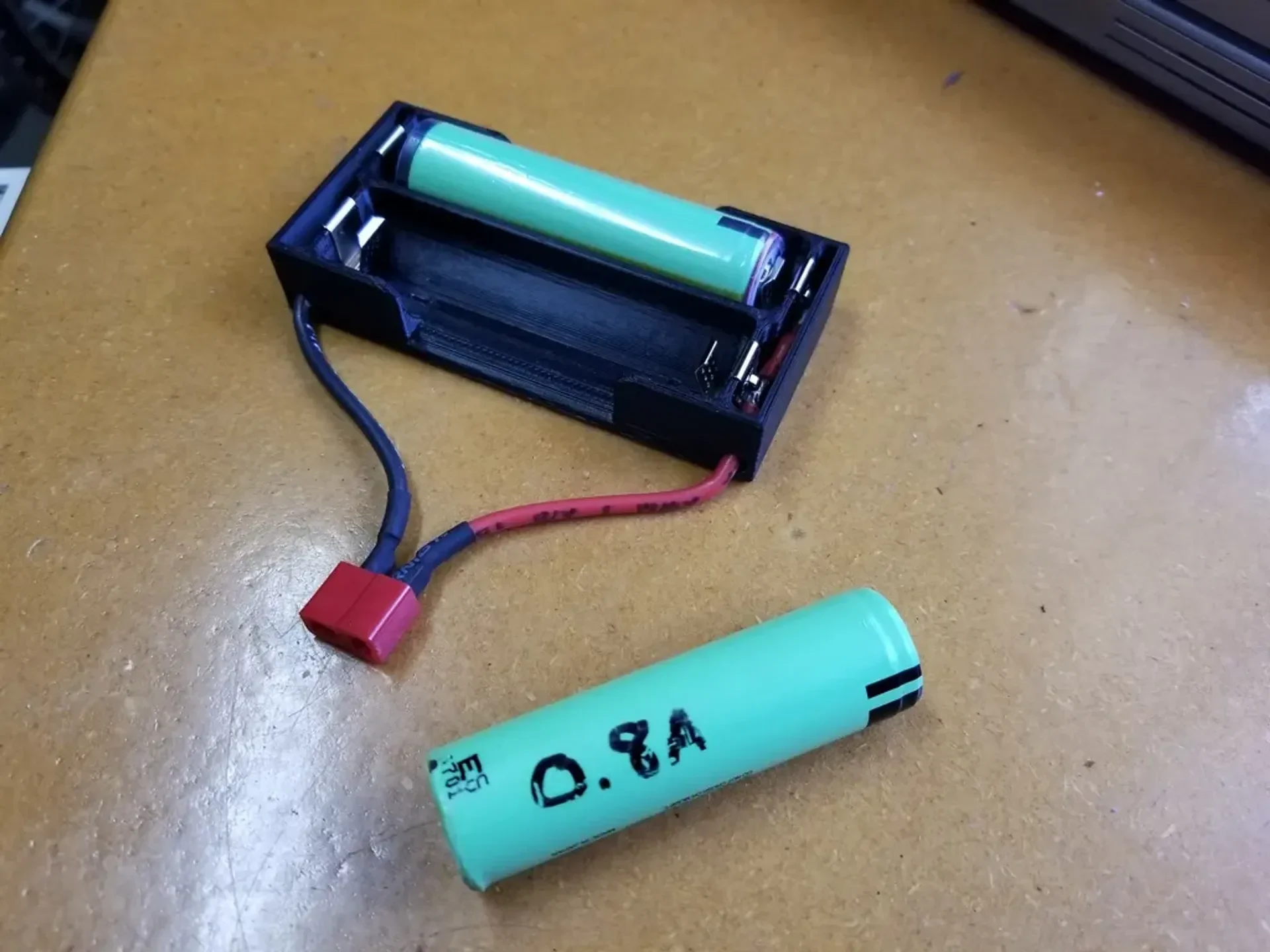

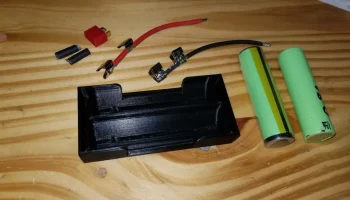

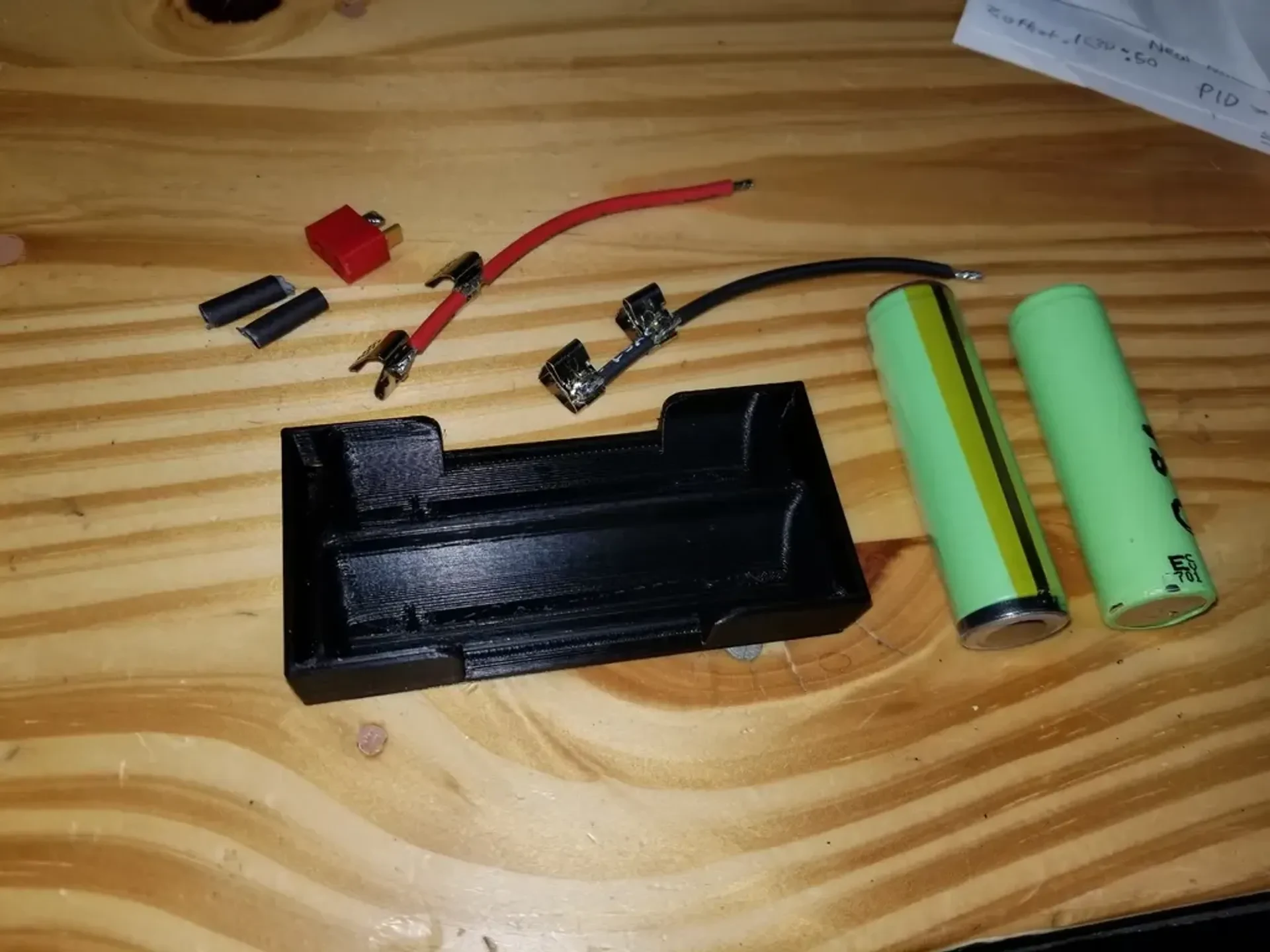

Я подключил зажимы аккумулятора параллельно тонкожильному проводу с силиконовой изоляцией 18AWG и подключил к ним разъем Dean's Ultra для работы с моими хобби-зарядными устройствами для радиоуправления. Отверстия для проволоки диаметром 4 ��м идеально подходили для этой проволоки. Конечно, подойдут и другие типы проводов, но если внешний диаметр вашей изоляции > 4 мм, возможно, вам придется просверлить отверстия большего размера.
Я напечатал из АБС-пластика, потому что жарким летом мой окажется в багажнике машины. В противном случае любая нить должна структурно соответствовать этой цели. Я разработал эту штуку для печати с двумя стенками, шириной линии 0,45 мм и разрешением 0,2 мм. Другие настройки должны работать, однако я рекомендую придерживаться стен толщиной >=0,9 мм, чтобы стенки зажима аккумулятора обеспечивали адекватную поддержку.
Настройки печати
Принтер:
А8
Плоты:
Нет
Поддерживает:
Нет
Разрешение:
0,2 мм
Заполнение:
25%
