2x 18650 держатель для ремня фары

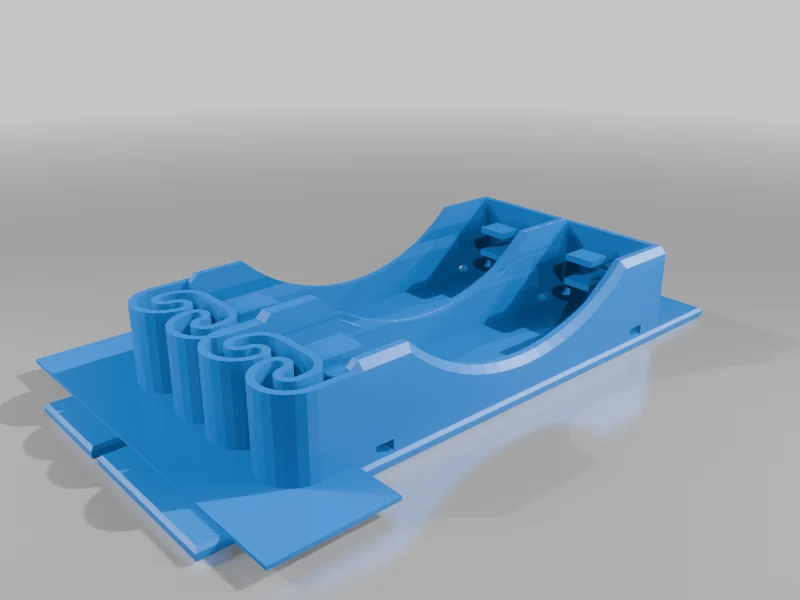

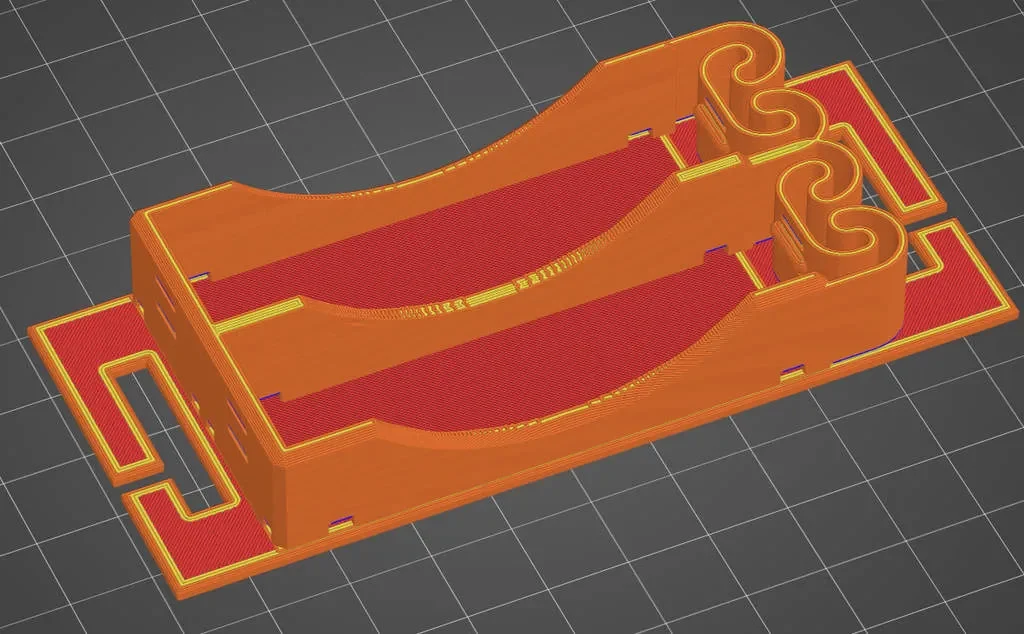

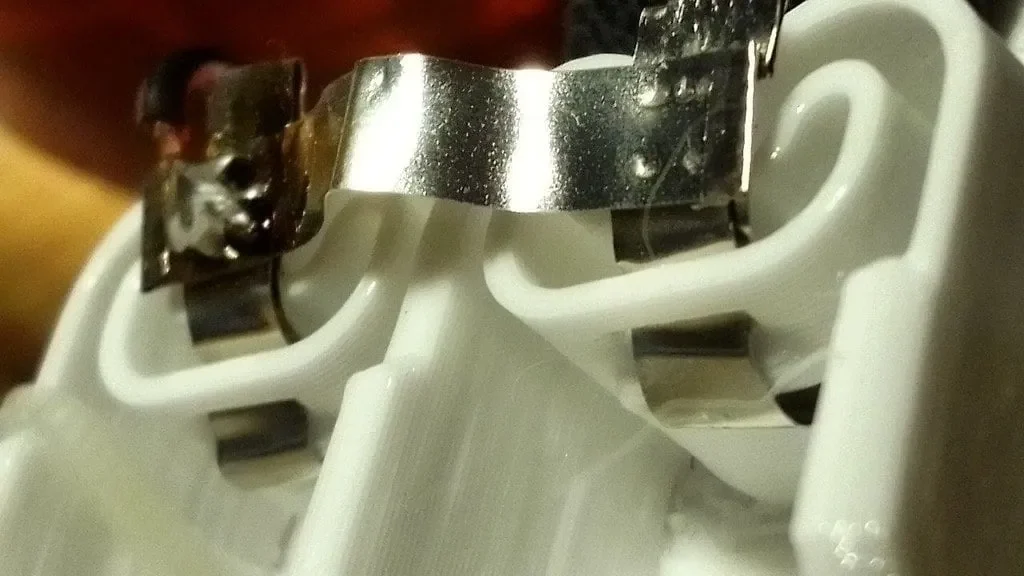

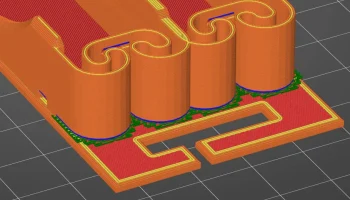

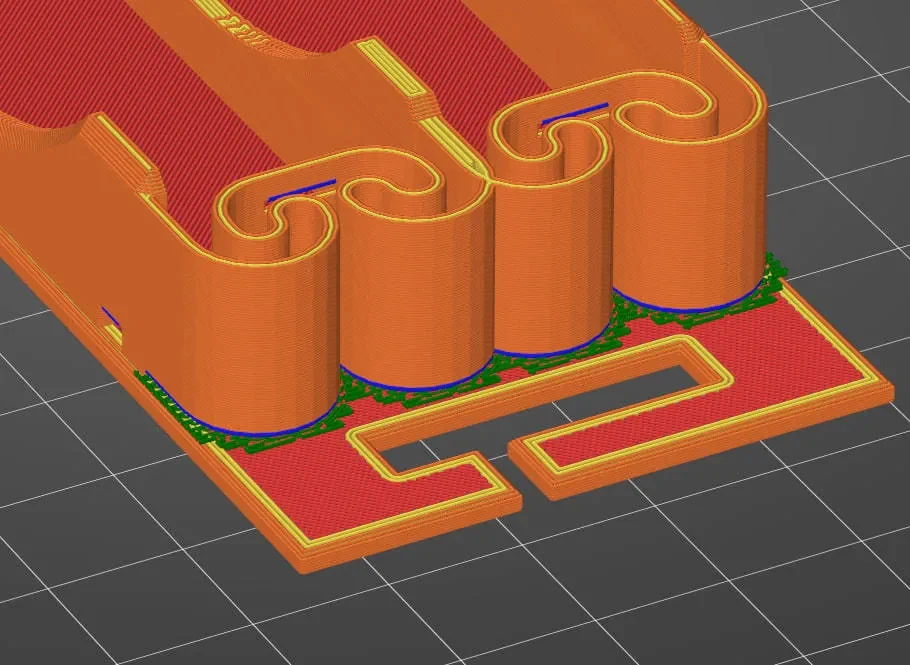

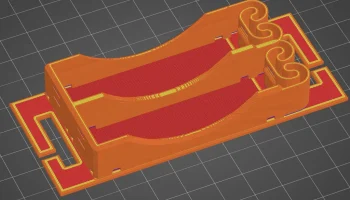

У меня очень хорошая налобная лампа, но она слишком энергоемкая для одной ячейки 18650, даже после того, как я заменил ее на лампу большей емкости. Схема зарядки слишком слабая, поэтому для перезарядки требуется много времени. Я создал простую пластину, которая крепится на ремешок шириной 20 мм, а затем объединил ее с модифицированным держателем 2x18650. В оригинальной модели в качестве контактов используются провода. Я сделал отверстия шире, чтобы вместить никелевую полоску шириной 5 мм, которая обеспечивает гораздо лучший контакт, а также упрощает сборку. Модель держателя также упрощена, чтобы избавиться от маркировки и каналов для проводов. Между пластиной и пружинной частью имеется небольшой зазор, созданный отрицательной настройкой объема. Он должен быть заполнен легко удаляемым опорным материалом, чтобы пружина могла свободно перемещаться. Для этого используйте подставки -> везде. Сами держатели немного увеличены, чтобы можно было вставлять/извлекать ячейки без инструментов. Размер оригинальной модели не позволяет достать их, не поддев чем-нибудь плоским.

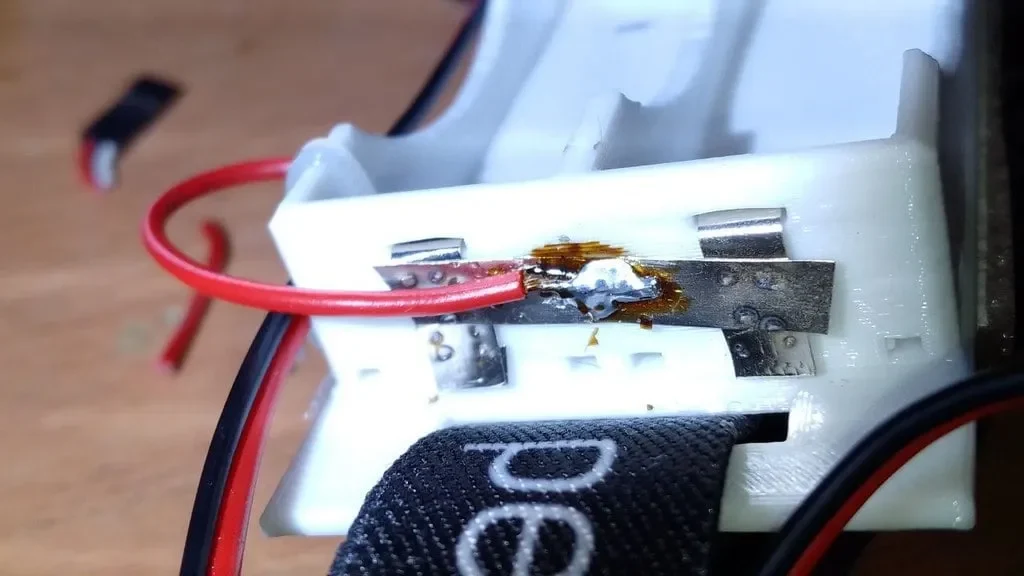

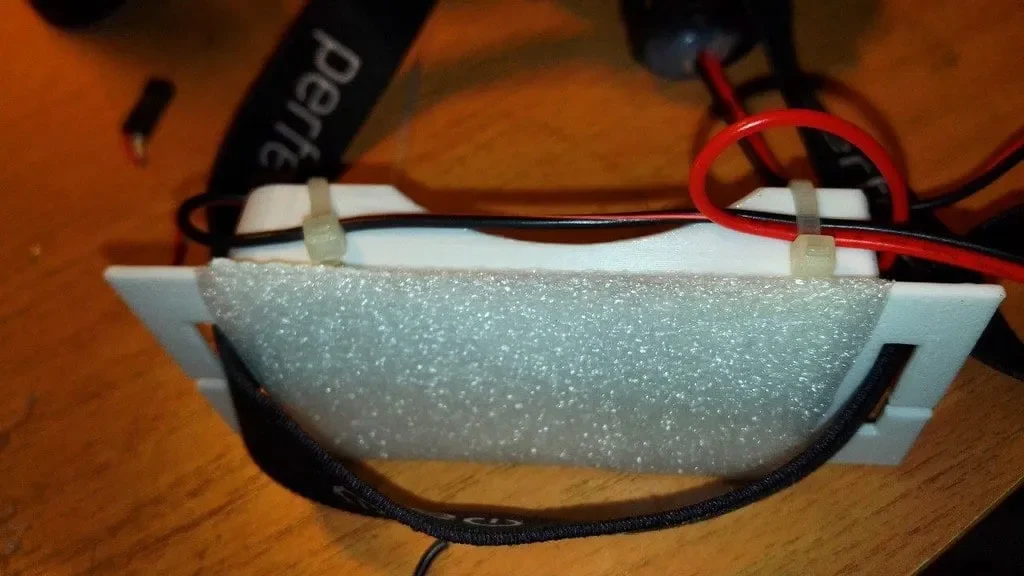

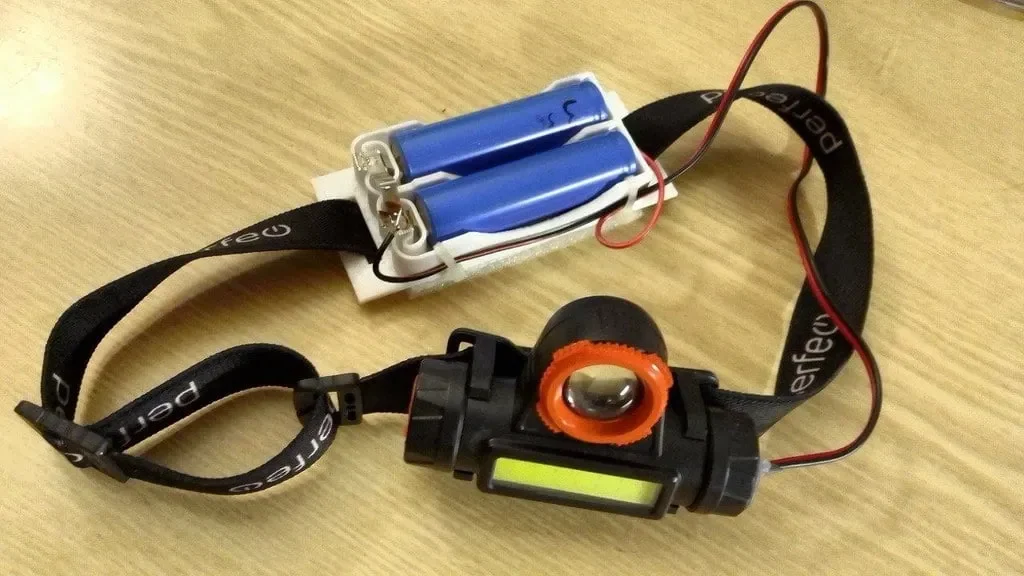

Печать — для этого, вероятно, лучше всего подойдет PETG. Используйте любые настройки по высоте слоя и заполнению, но убедитесь, что тонкие части на концах напечатаны сплошными для долговечности (возможно, используйте для этого 4-5 периметров). Сборка — сделайте контакты с помощью проводов или 5-миллиметровых никелевых полосок, соедините пайкой или точечной свар��ой. Соедините держатели параллельно и прикрепите их к контактам аккумулятора фары с помощью гибкого провода. Я также использовал полоску двустороннего скотча, чтобы добавить кусок пенопластового упаковочного материала, чтобы плоский пластиковый кусок не прижимался к моей голове! Убедитесь, что элементы, используемые параллельно, заряжены одинаково, чтобы избежать высоких ��оков распределения заряда! Также рассмотрите возможность добавления какой-либо защиты от обратной полярности, если в вашей фаре ее еще нет (например, сильноточный диод Шоттки).
