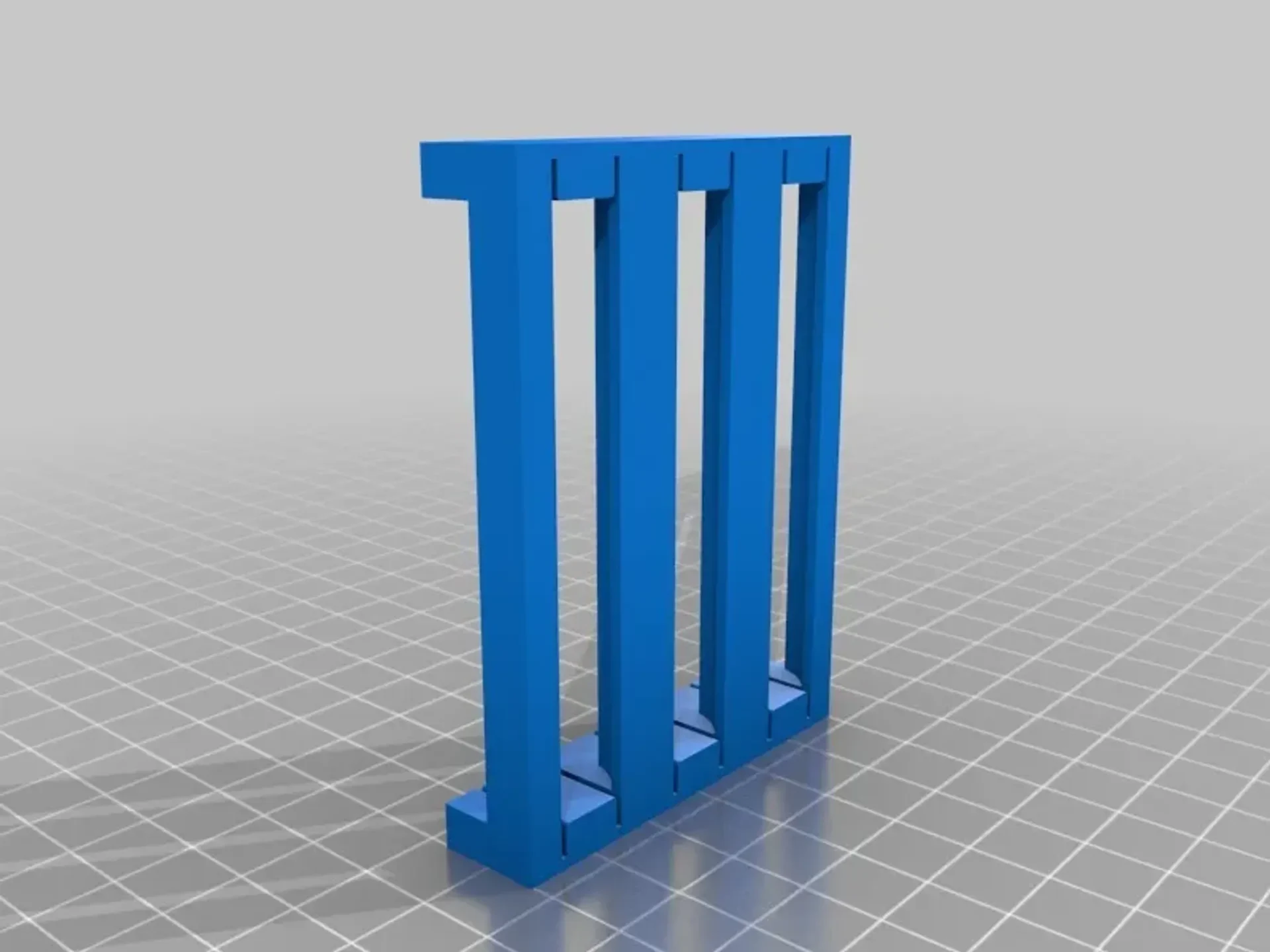

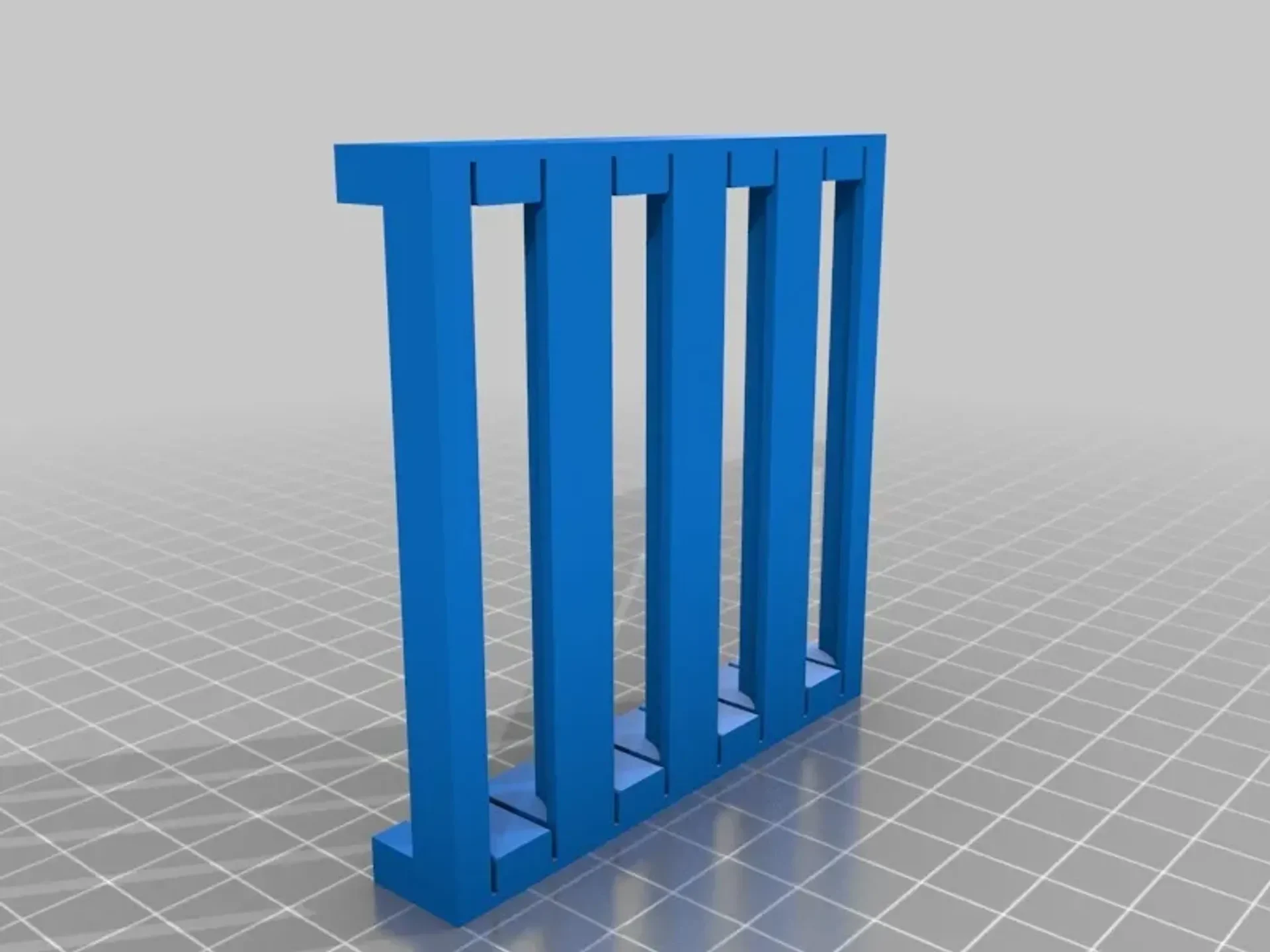

От одного до четырех держателей 18650 с терминалами Keys...

Не нашел салазок 18650, отвечающих моим потребностям.

Все они имеют ширину 20 мм и длину 80,55 мм.

Разработанный для незащищенных ячеек, он не за горами соответствует защищенным: вы, вероятно, могли бы напечатать на 2-3% больше, и он вписался бы в них, не нарушая другие размеры настолько, чтобы иметь значение. Вероятно, подойдет длина на 1 мм, поэтому 2%.

Пружина на плоской вершине сжимается примерно на 3 мм в глубину, незащищенна�� верхняя часть соска должна вполне подойти. Мне не на чем проверить, но у меня есть еще одно сжатие на 1 мм.

Клеммы представляют собой ключевую электронику «Контактная отрицательная пружина аккумулятора A» и «Контактный положительный конец аккумулятора A», номера деталей цифровых ключей 36-628-ND и 36-595-ND.

www.digikey.com.au/products/en/battery-products/battery-holders-clips-contacts/86?k=628k-nd

www.digikey.com.au/products/en/battery-products/battery-holders-clips-contacts/86?k=595k-nd

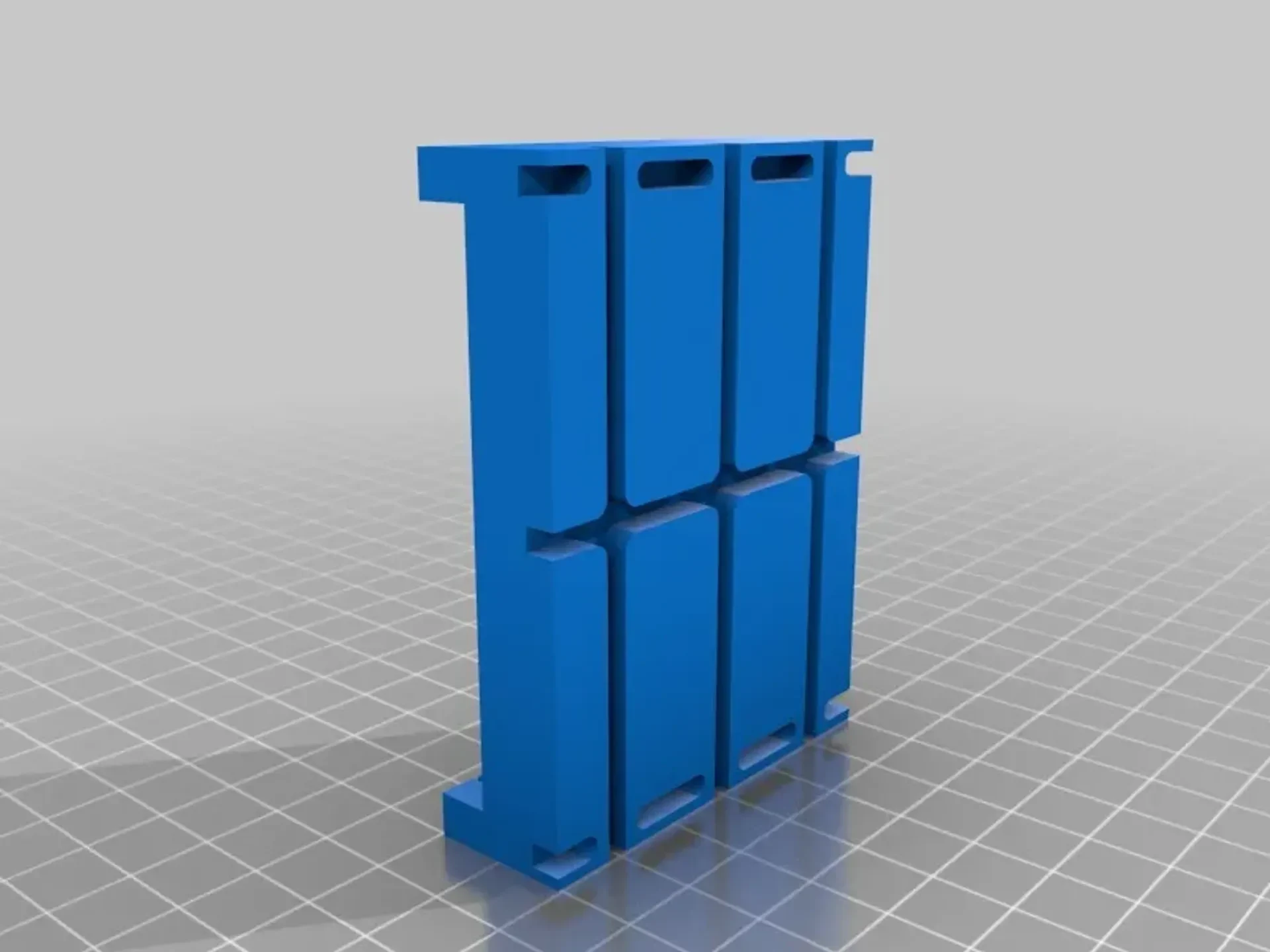

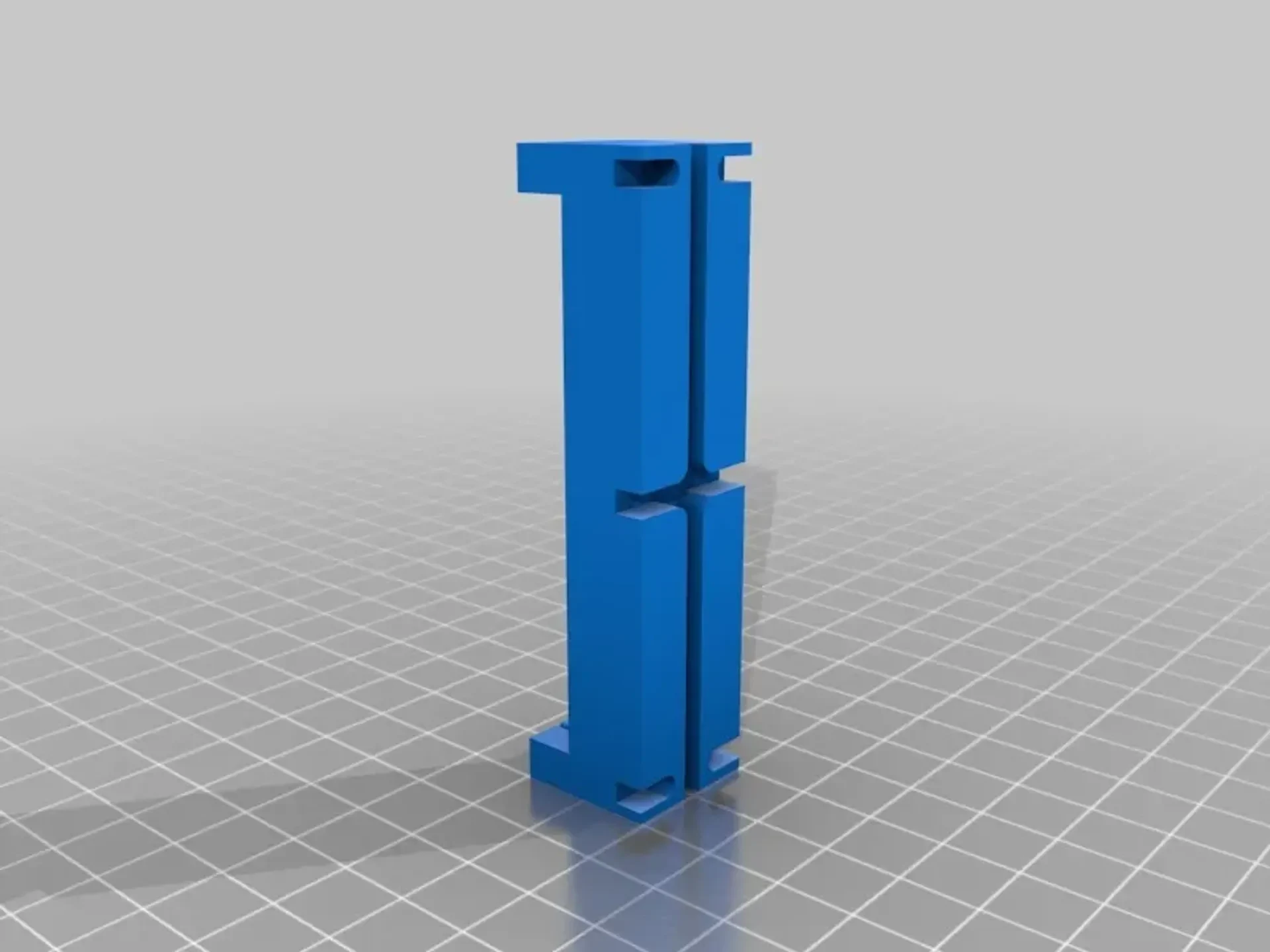

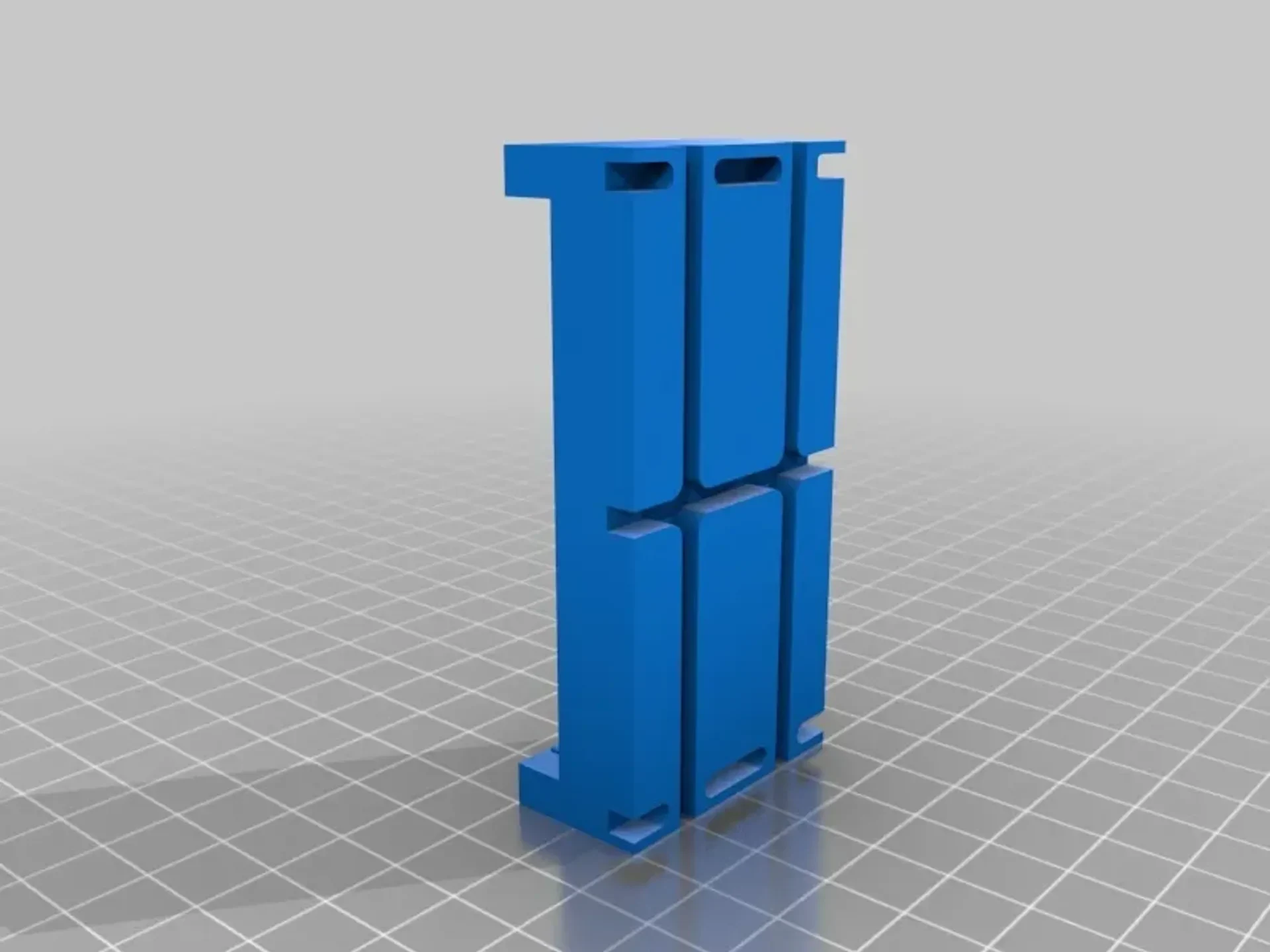

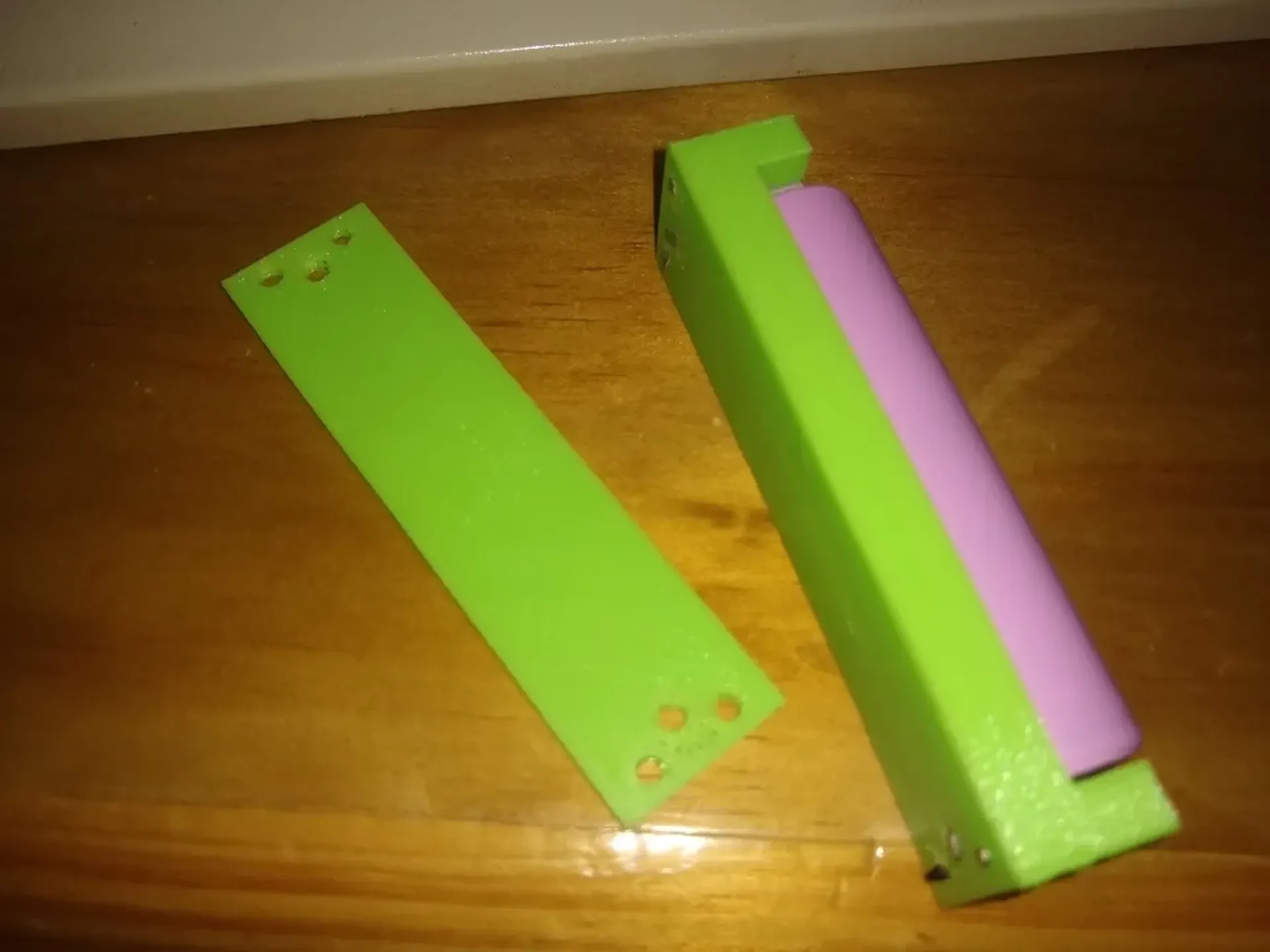

Предполагается, что «базовая» часть будет иметь выступ клеммы высотой около 2 мм, хотя основание можно согнуть, надежно удерживая ее, поскольку размещение ее на металле приведет к короткому замыканию. «Изоляционная» часть не является обязательной для установки на изогнутые клеммы, она просто подходит. Расплавьте, склейте или склейте детали.

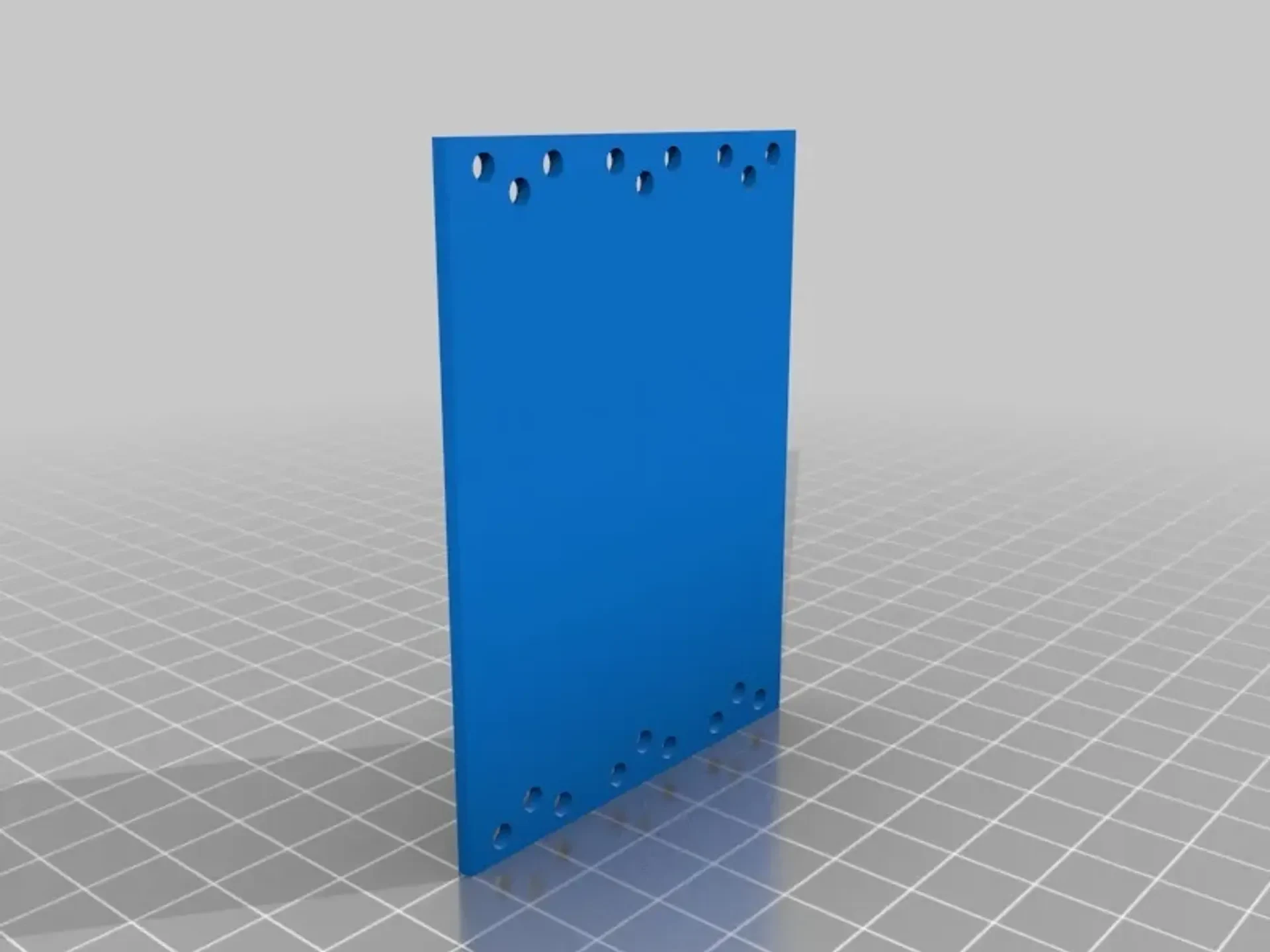

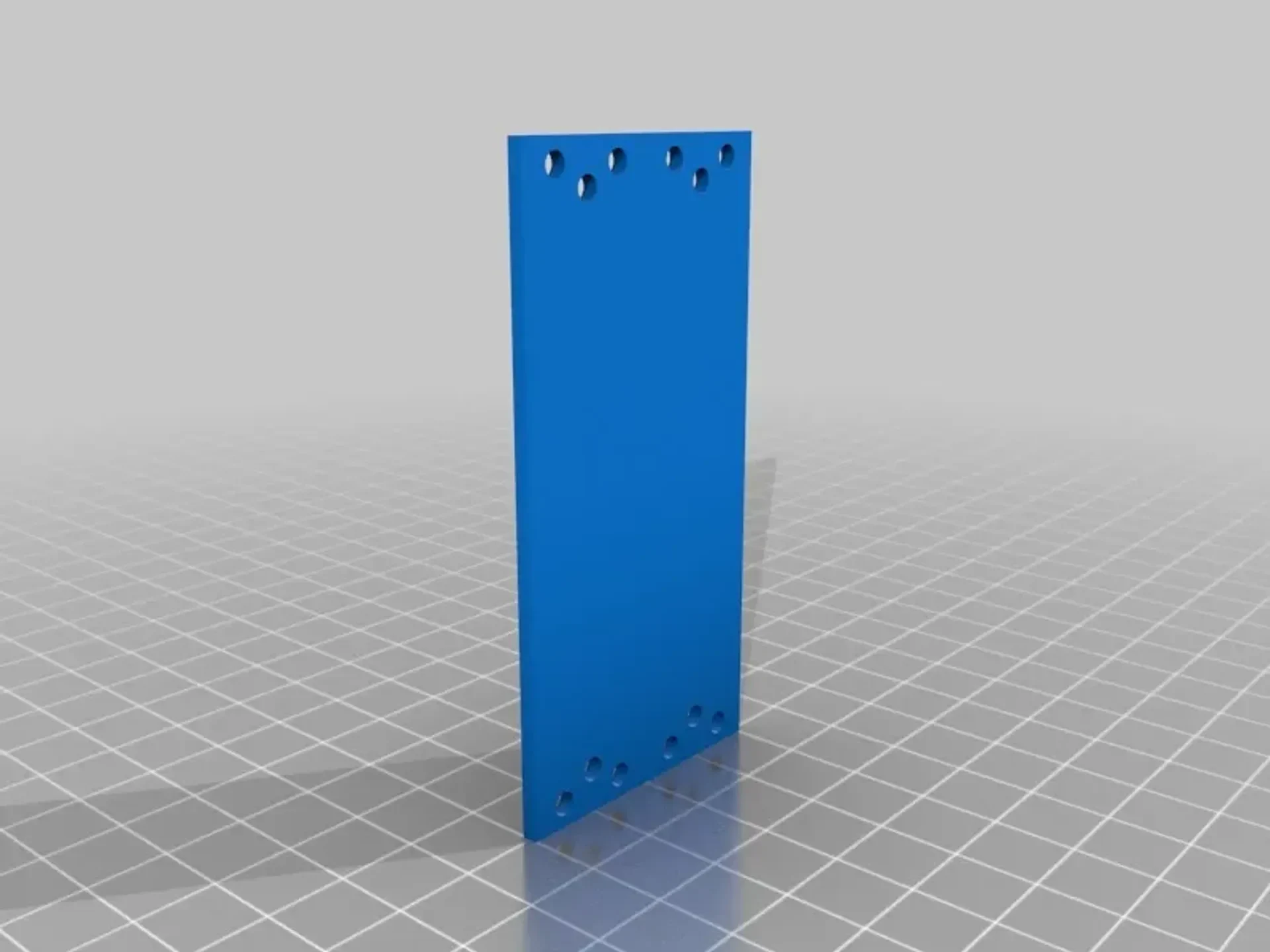

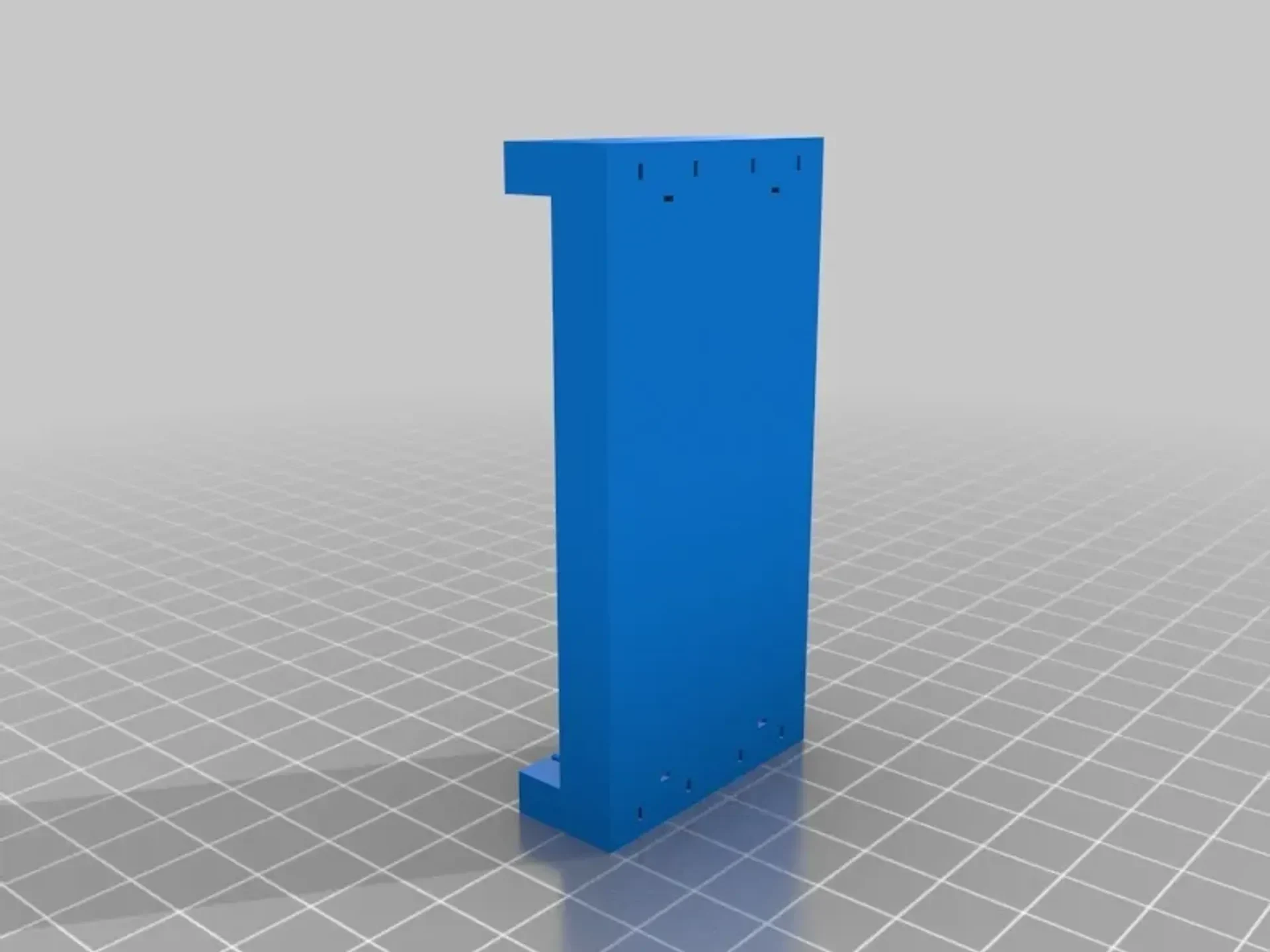

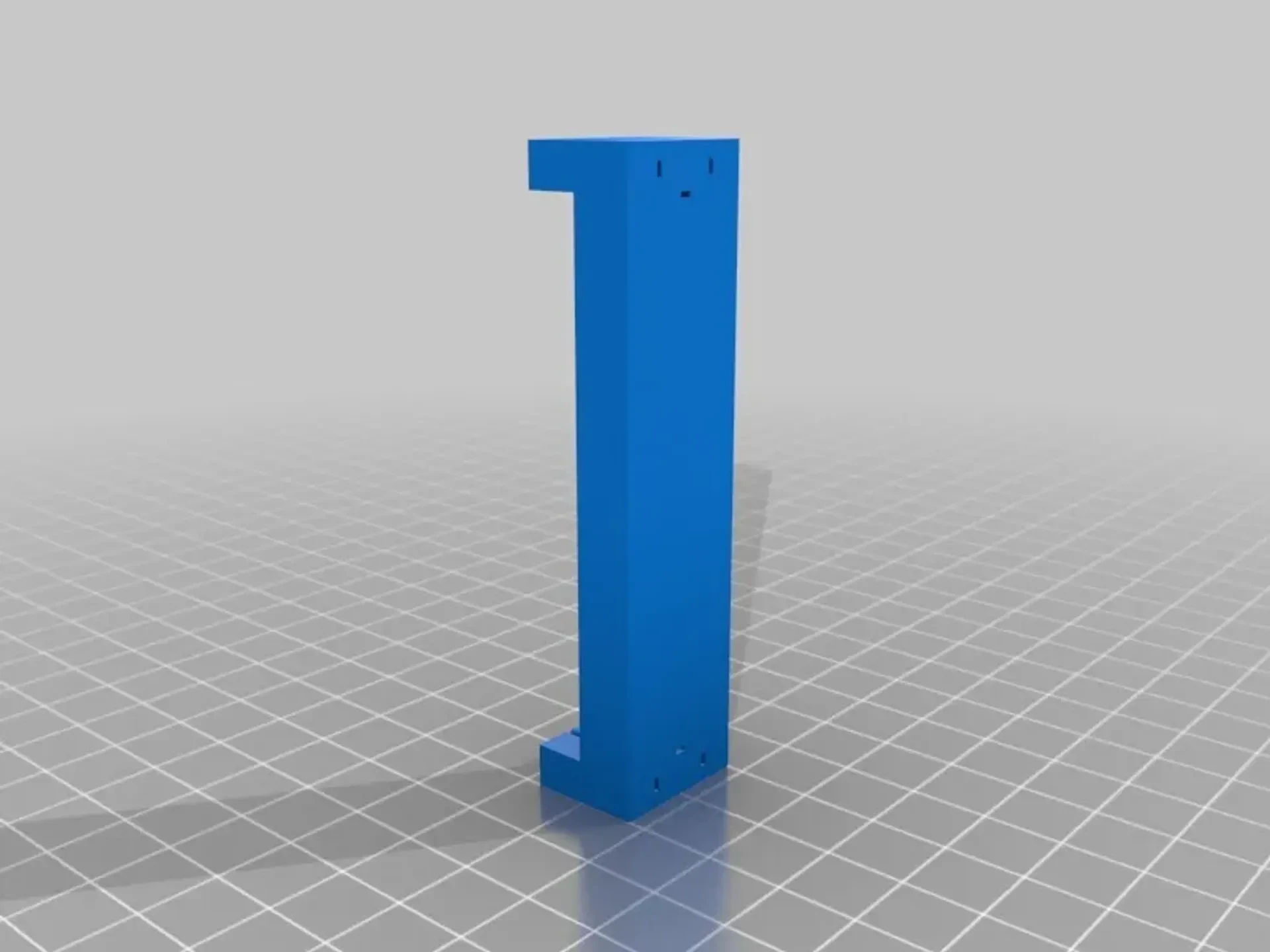

«Печатная плата» предназначена для монтажа на печатной плате, она будет скользить по верхней части клемм, припаянных к плате, расстояние от центральной клеммы до середины металла на печатной плате составляет 68,54 мм в соответствии с дизайном.

Пока не пробовал печатать «проводные» версии, но они предназначены для того, чтобы кабели большого сечения можно было припаивать к контактам разными способами, а затем удерживать на месте с помощью горячего расплава.

keystone_term_plus/minus не предназначены для печати, но на случай, если вы захотите что-то смоделировать самостоятельно.

Батарея легко захватывается и достаточно легко вынимается.

Дайте мне знать, если вам нужны какие-нибудь простые моды..
