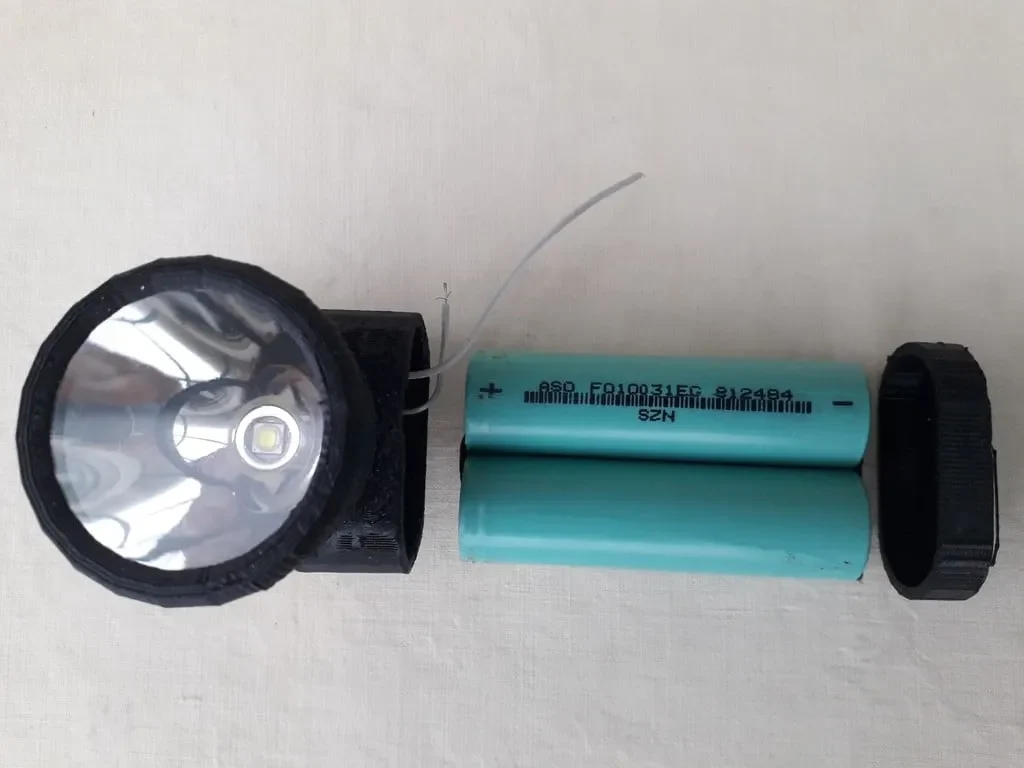

Светодиодный фонарик двойной 10 Вт 18650
В светодиодной лампе мощностью 10 Вт используется светодиод Cree XM-L. Детали: алюминиевый отражатель 40 мм, круг из (плекси)стекла 40 мм, чип Cree XML 10 Вт на звездообразном радиаторе, еще 2 звездчатых радиатора, тактильный переключатель 4x4 мм высотой 6 мм, «Плата драйвера мощного фонаря» на Aliexpress, ребристый радиатор прибл. 40х25 мм (со старой видеокарты).

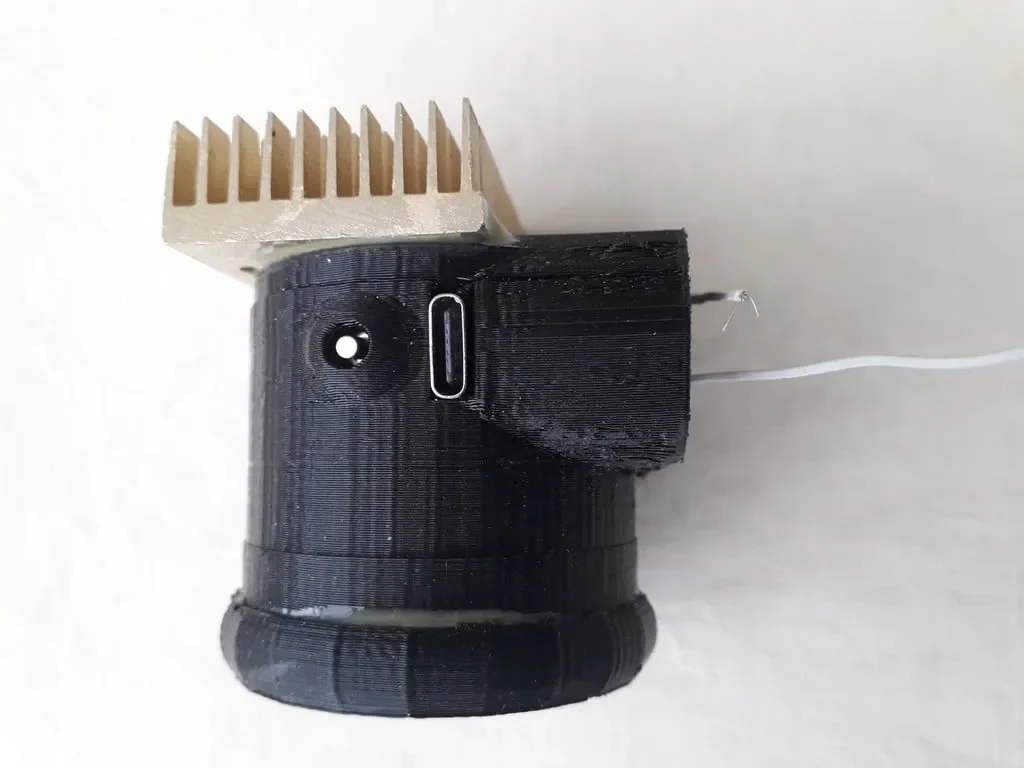

Новая плата драйвера имеет USB-разъем C-типа для зарядки аккумулятора, а также схему драйвера для светодиода мощностью 10 Вт.

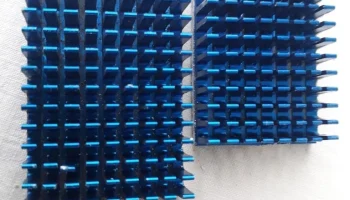

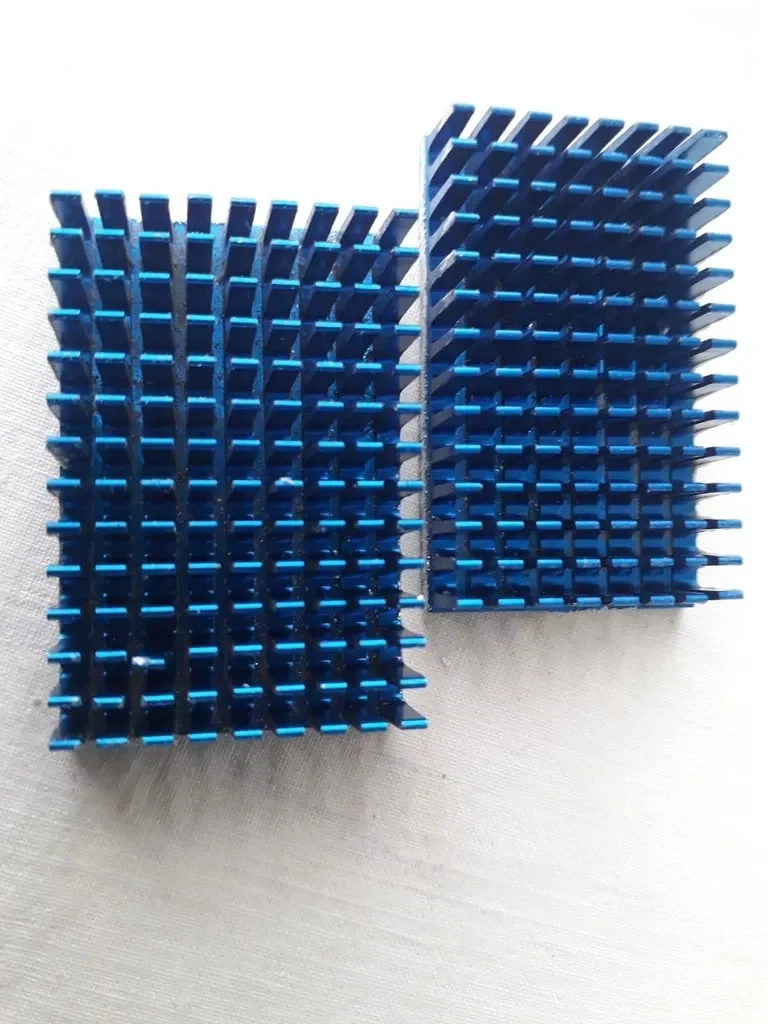

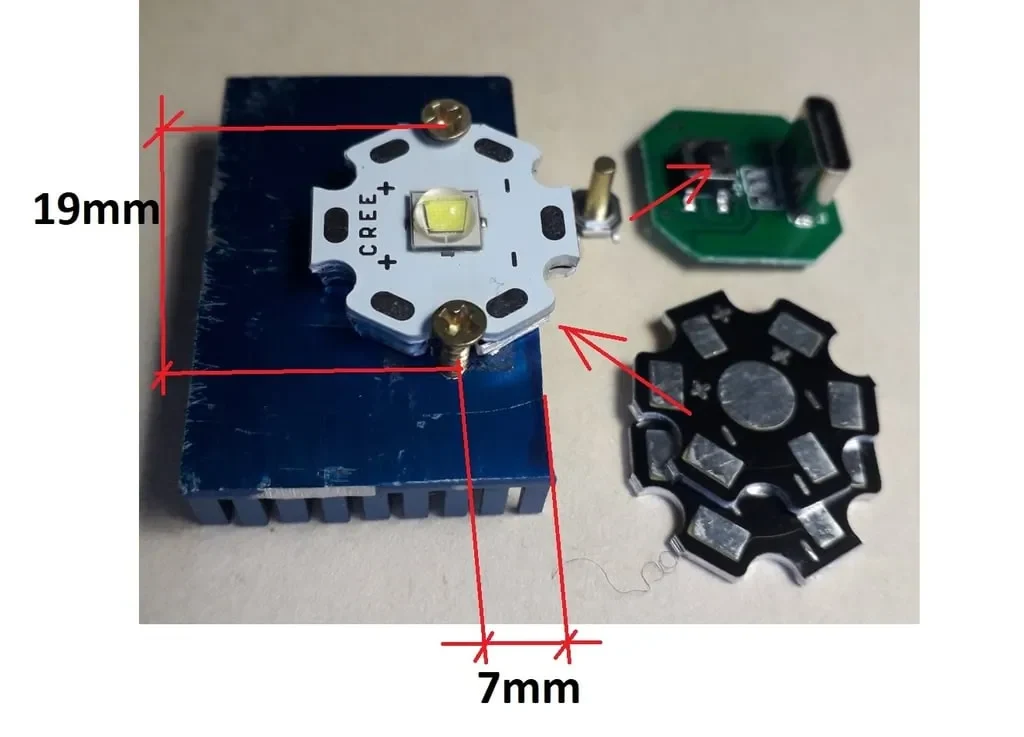

Распечатайте 3D-детали. Возьмите радиатор от старой видеокарты и обрежьте его по размеру. Просверлите два отверстия диаметром 1,5 мм на расстоянии 19 мм друг от друга на расстоянии 7 мм от края радиатора. Закрепите светодиод Cree с помощью винтов 2 мм на радиаторе и двух дополнительных звездообразных радиаторов (прокладка 2,5-3 мм), используемых в качестве прокладок. Это гарантирует, что светодиод будет в фокусе с отражателем.
Замените тактильный переключатель размером 4x4 мм на печатной плате переключателем «медная стойка» высотой 6 мм.

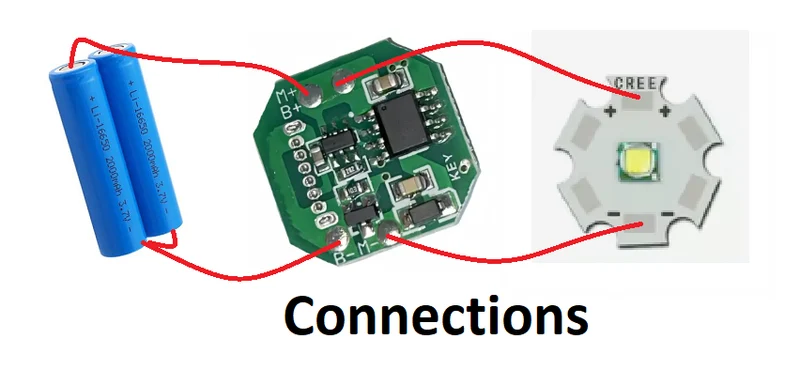

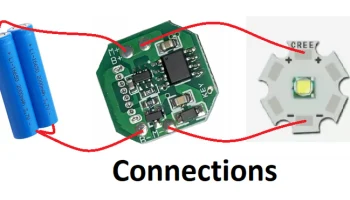

Соедините детали вместе, проверьте работу, затем извлеките батарею перед окончательной сборкой.

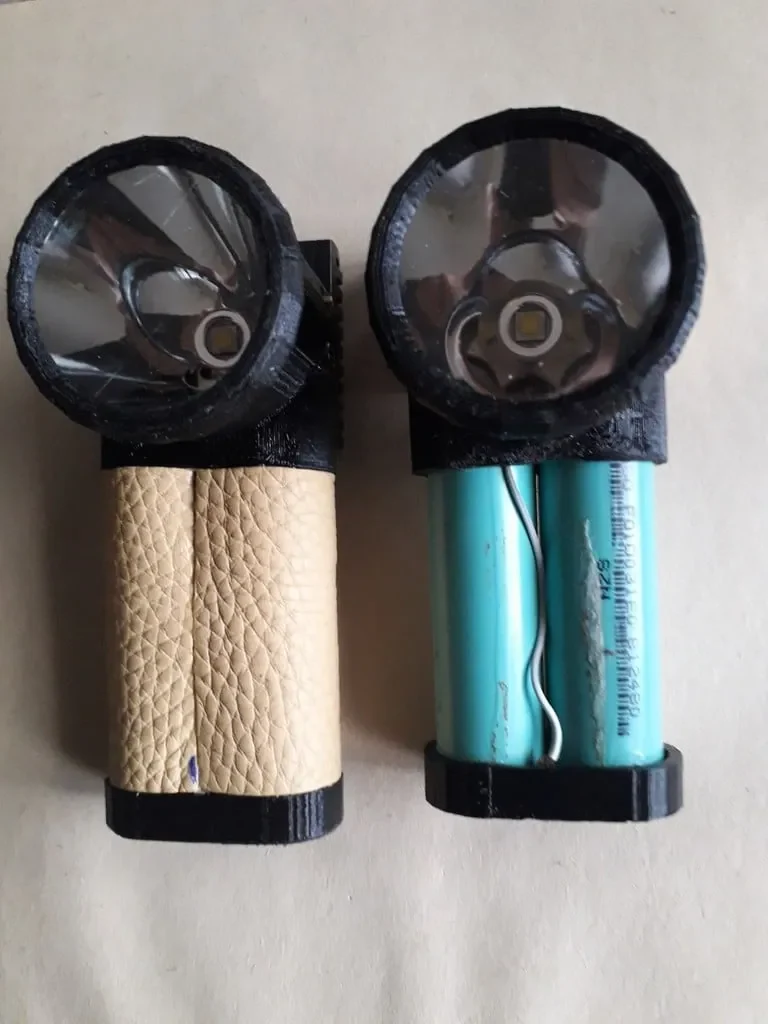

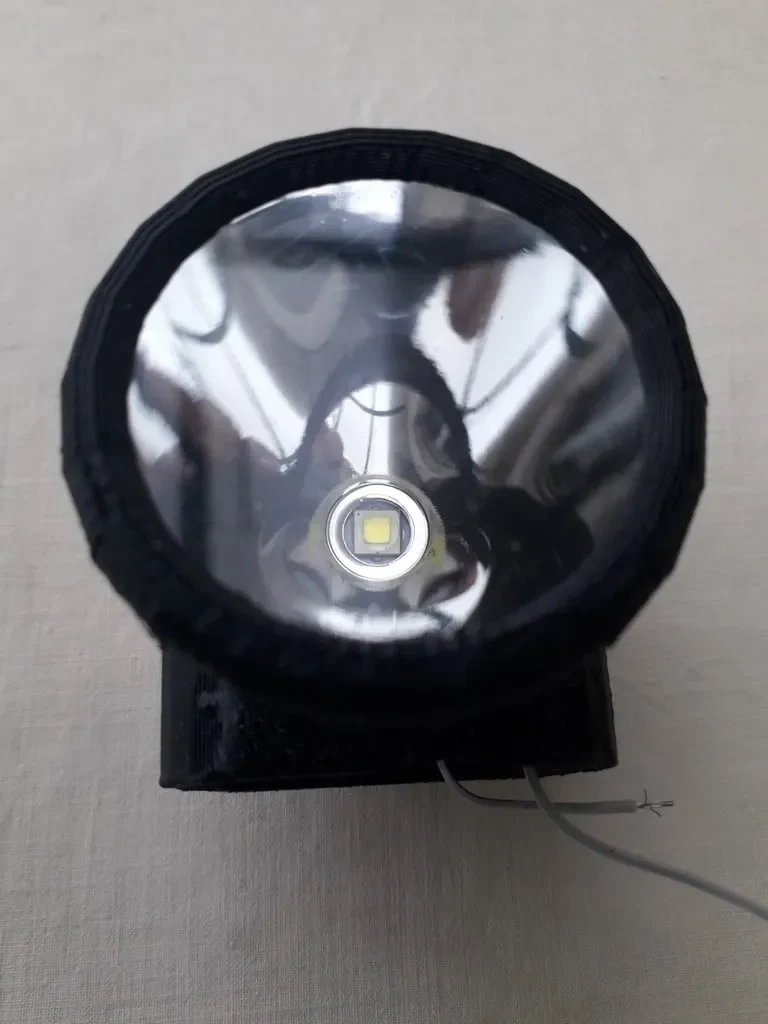

Смешайте немного эпоксидного клея, начните с печатной платы, затем приклейте охлаждающую пластину на место. Вставьте отражатель, проверьте фокусировку и закройте сборку кругом из плексигласа и кольцом. Я предпочитаю оргстекло стеклу, оно не такое идеальное оптически, но не разбивается...
Подождите пару часов, пока клей затвердеет.

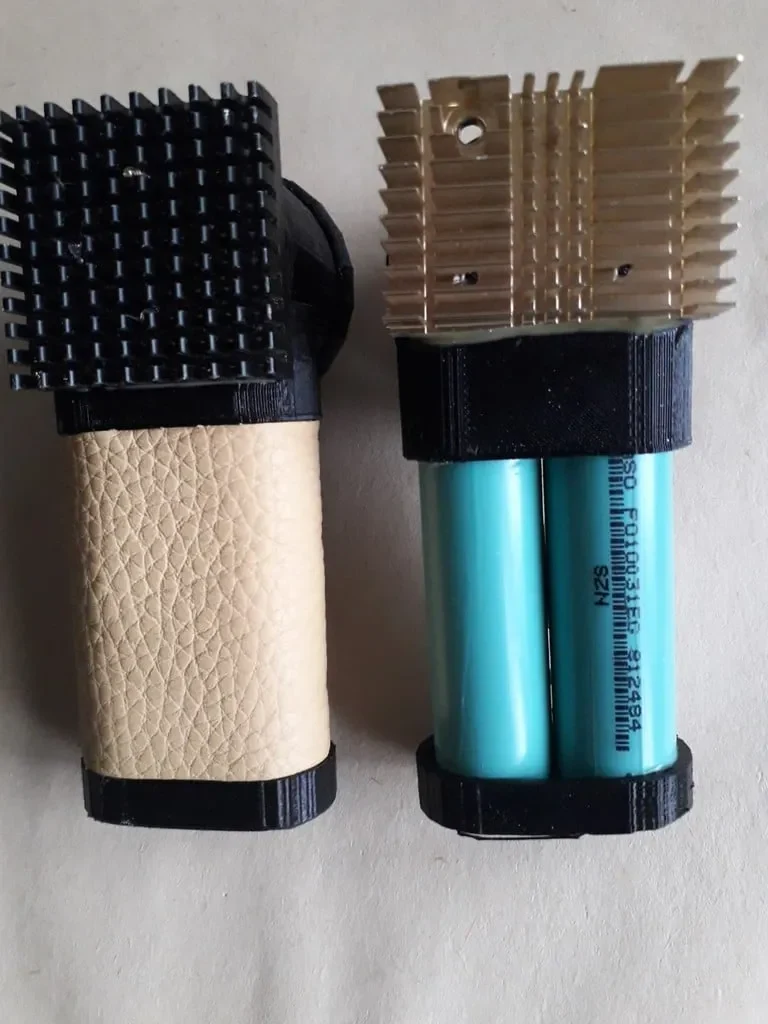

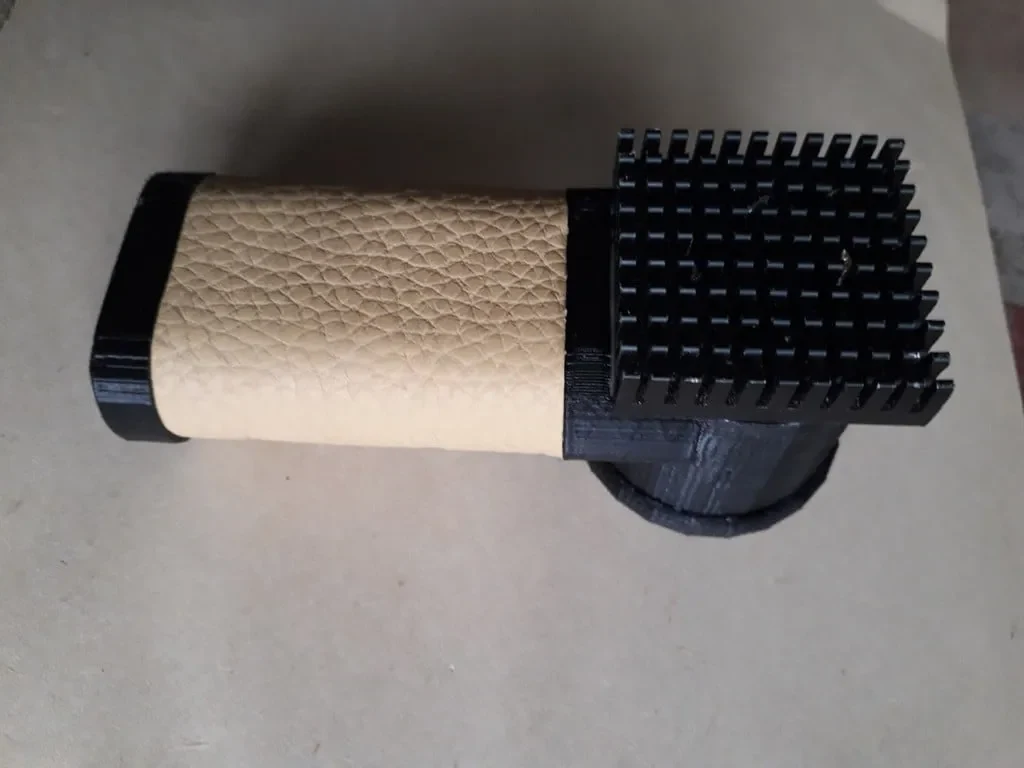

Наконец подсоедините и приклейте батарею, отрежьте по размеру кусок натуральной кожи толщиной 2 мм и приклейте его вокруг батареи.

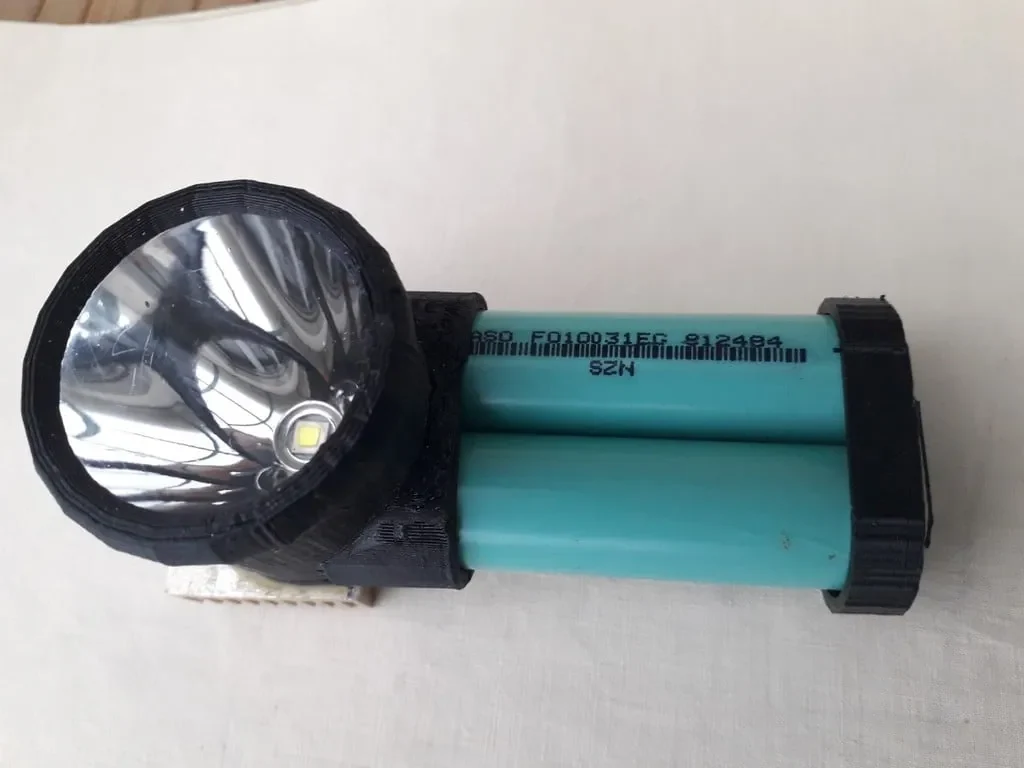

Я использовал аккумуляторы от старого аккумулятора ноутбука, они идут 2 параллельно приваренных.
Яркость превосходит автомобильные фары.
