BH-18650-PC8 Зажим-держатель на 4 ячейки

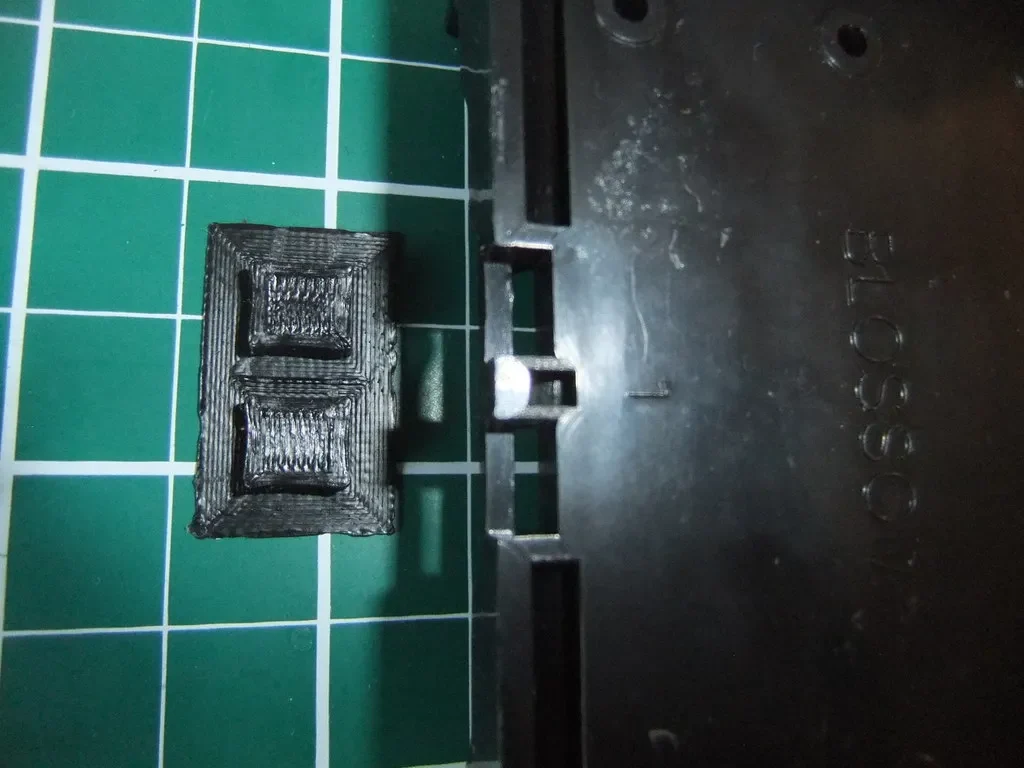

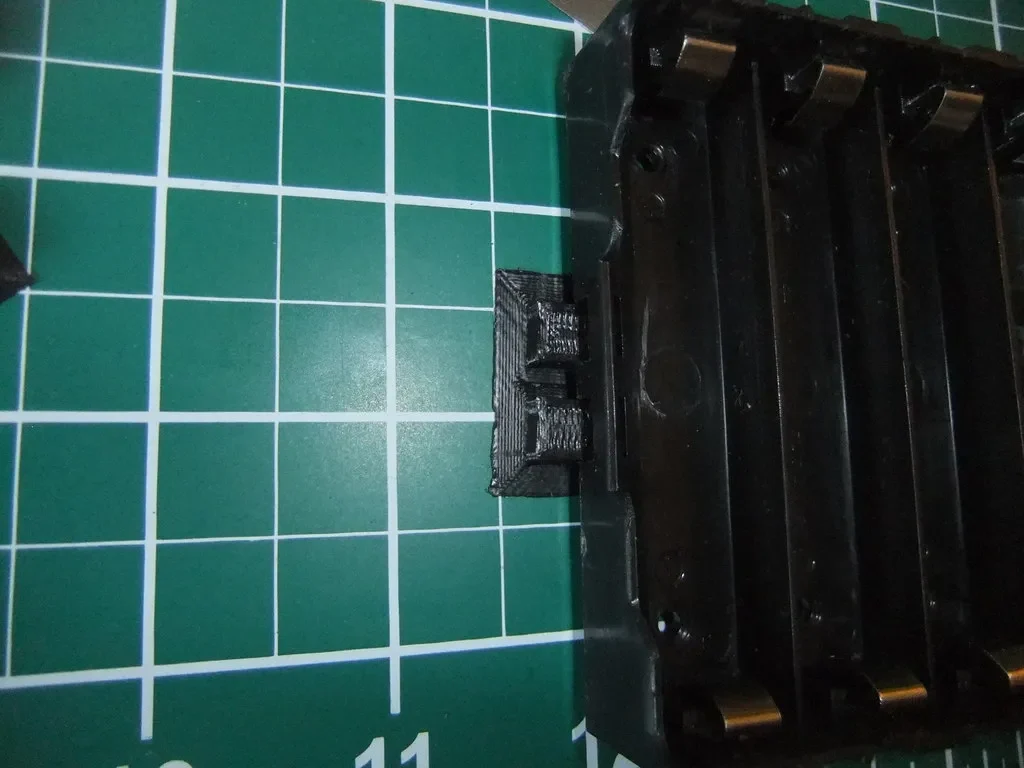

Небольшие зажимы для соединения двух или более четырехэлементных держателей батарей BH-18650-PC8 вместе. Самый простой способ установки — поместить зажим на твердую поверхность, затем нажать на держатель с одной стороны и повторить то же самое с держателем с другой стороны. Если вы хотите, чтобы зажимы находились на одном уровне с нижней частью держателей, увеличьте Z до 0,95 перед печатью, а затем снимите поля до или после установки.

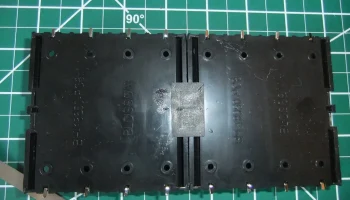

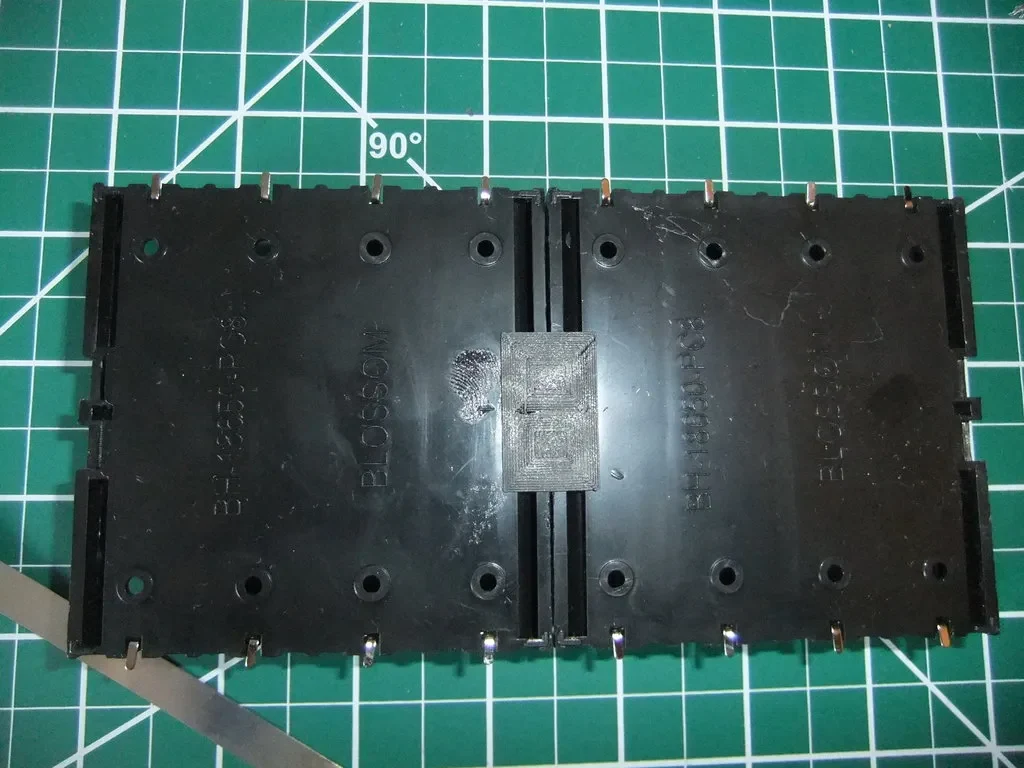

Если хотите более надежное крепление, нанесите немного клея. Я припаю никелевую полоску ко всем отрицательным клеммам, а затем прикреплю держатели к плате. Существуют также версии этого держателя с 2 ячейками (-PC4) и 3 ячейками (-PC6).

YouTube-видео сборки: https://youtu.be/fPg8bfjsr_Q

Настройки печати

Бренд принтера:

Машины типа А

Принтер:

2014 Серия 1

Плоты:

Нет

Поддерживает:

Нет

Разрешение:

0,2 мм

Заполнение:

н/д

Примечания:

Для печати с полями я использовал размер 10 x 0,4 мм и расположил детали дальше друг от друга, чем поля, чтобы они печатались отдельно. Нет необходимости снимать край: два зажима будут идеально совмещены с выемками в нижней части держателя батареи.

Пост-печать

Используйте ABS, если хотите использовать ацетон.

Я использовал ABS с намерением использовать ацетон для приклеивания зажимов, но они прилегают достаточно плотно, что в этом нет необходимости. С тех пор я узнал, что держатели сделаны из стеклонаполненного ПБТ-пластика, хотя кажется, что ацетон его растворяет.

Для более надежного соединения вы можете нанести немного клея на основе растворителя между концами каждого держателя батареи, прежде чем соединить их вместе.
