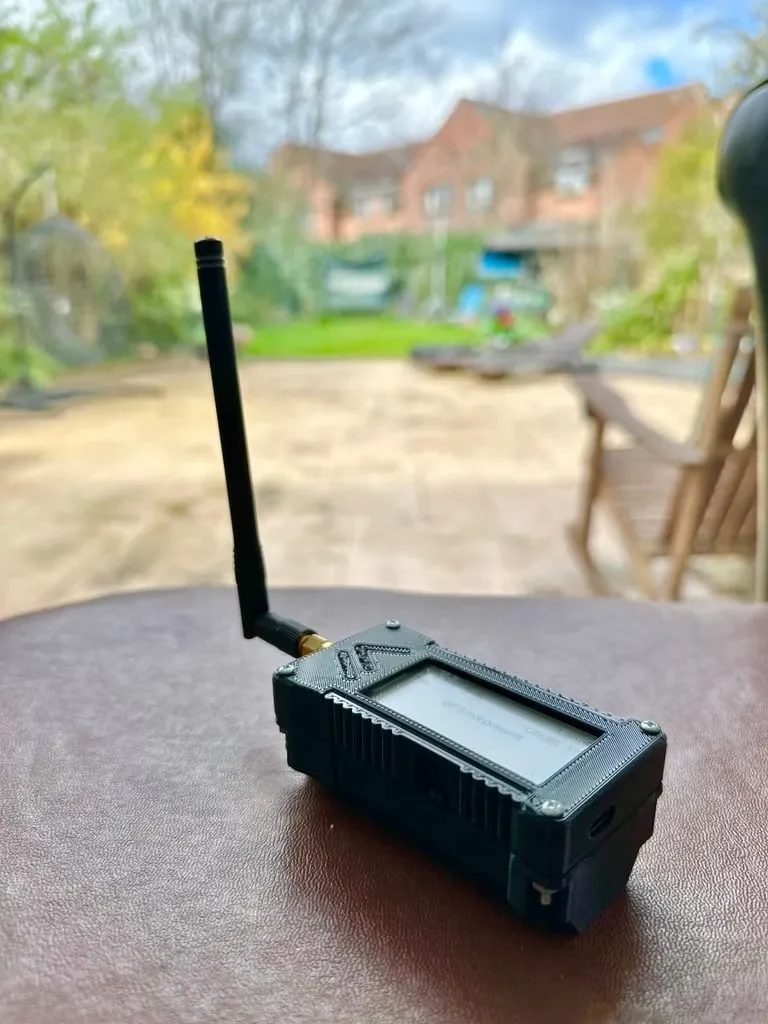

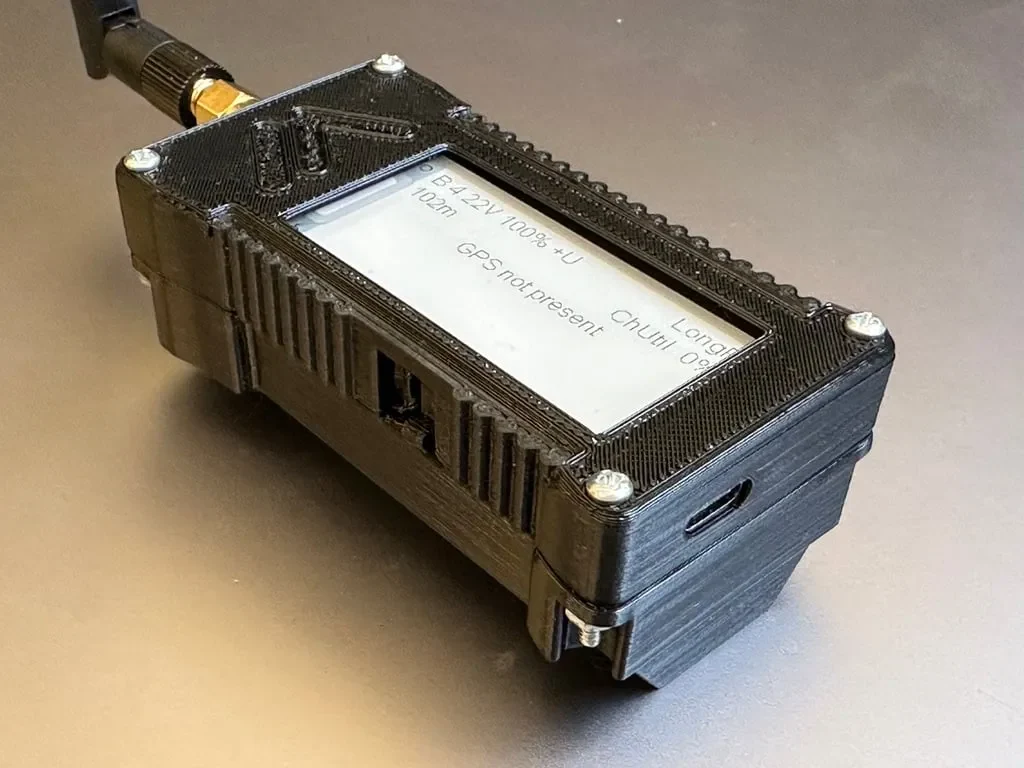

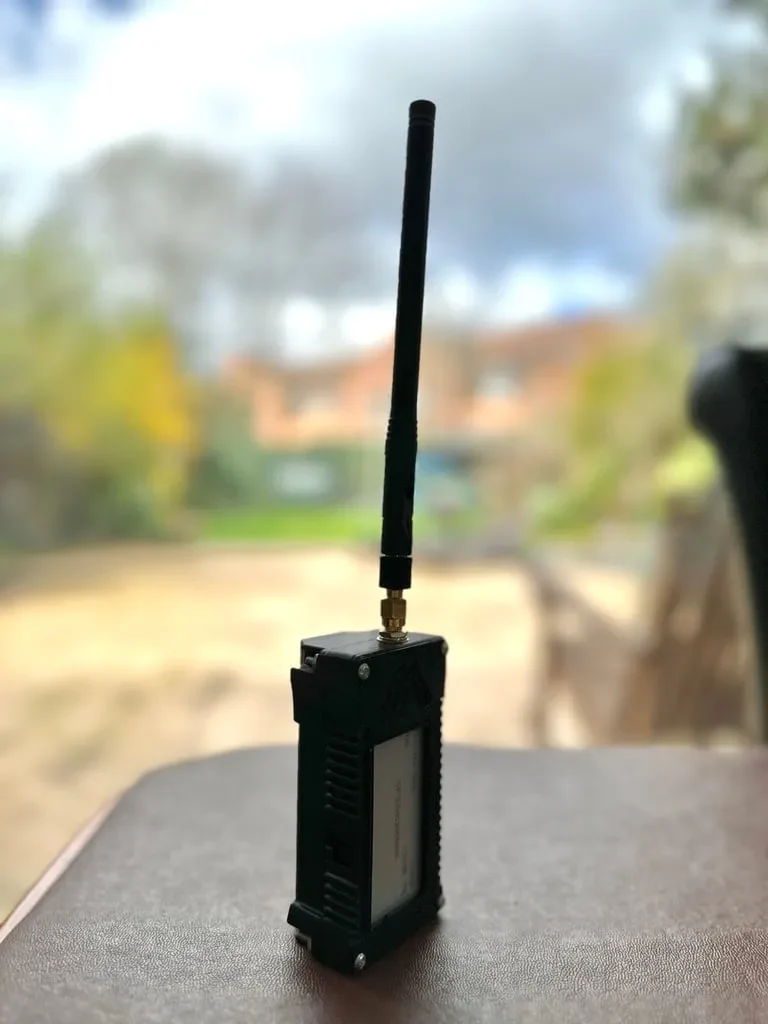

Чехол Heltec Wireless Paper 18650

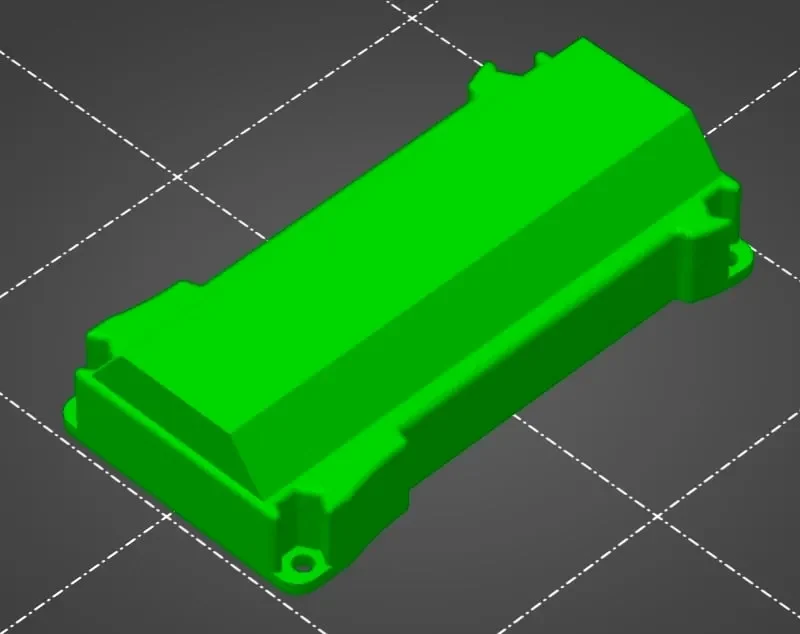

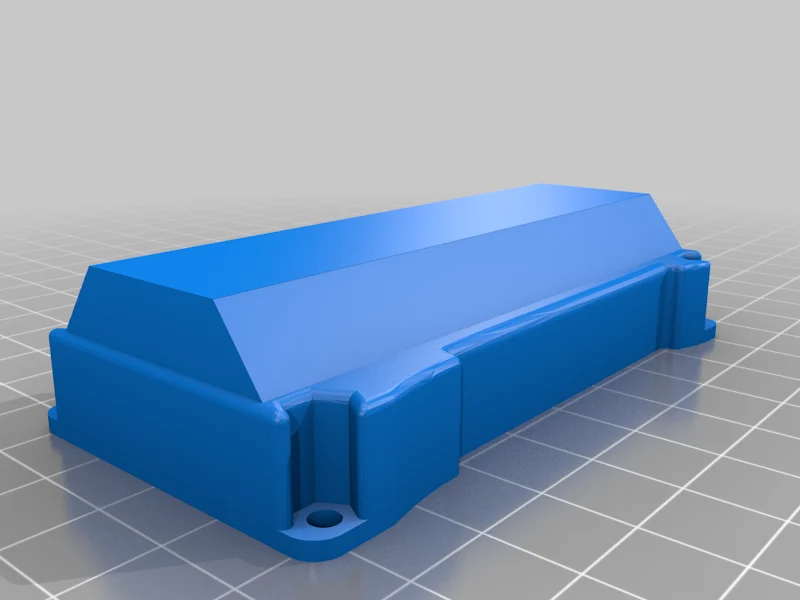

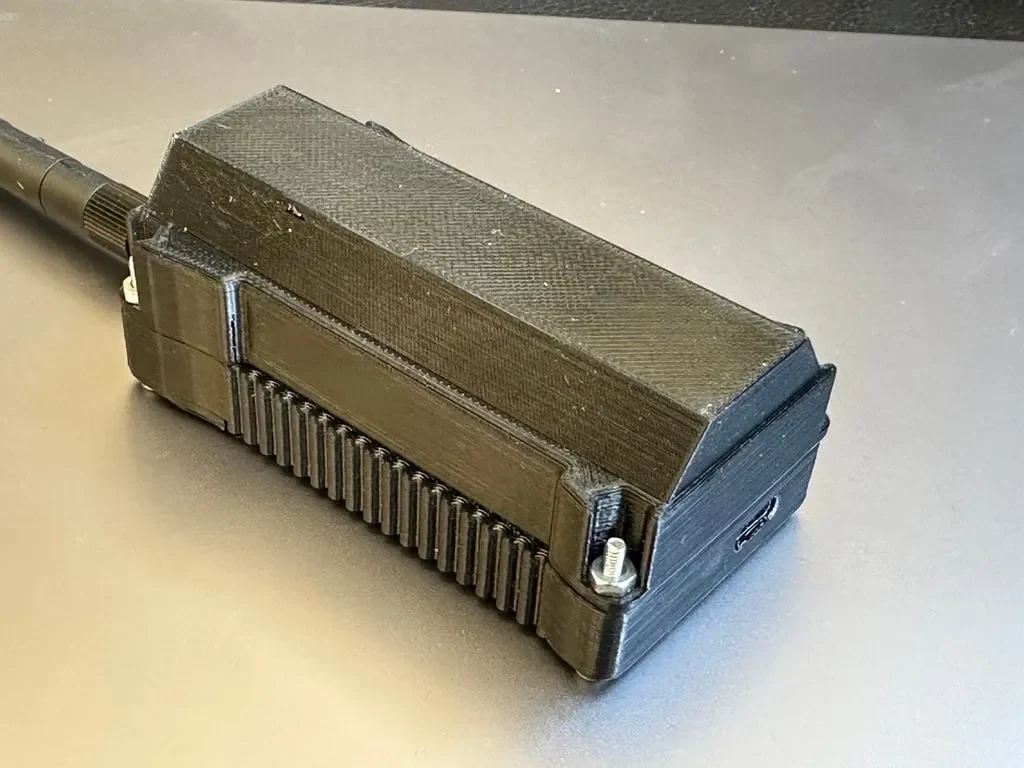

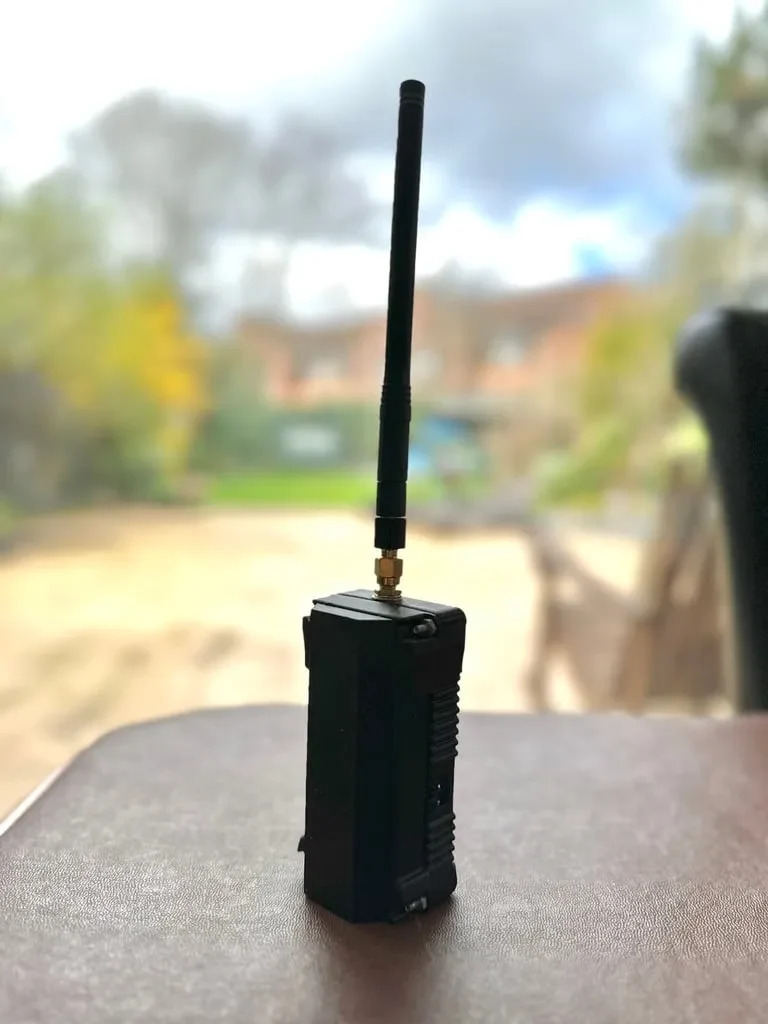

Я думал, что тонкий чехол Heltec Wireless Paper Slim Case — лучший чехол для Wireless Paper, но мне хотелось питать его от батареи 18650. Я изменил нижнюю часть, добавив место для батареи; это заменяет только нижнюю часть, остальные файлы возьмите из этой штуки!

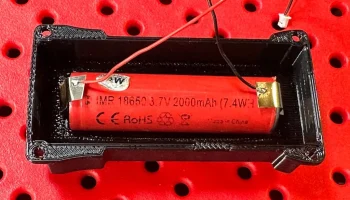

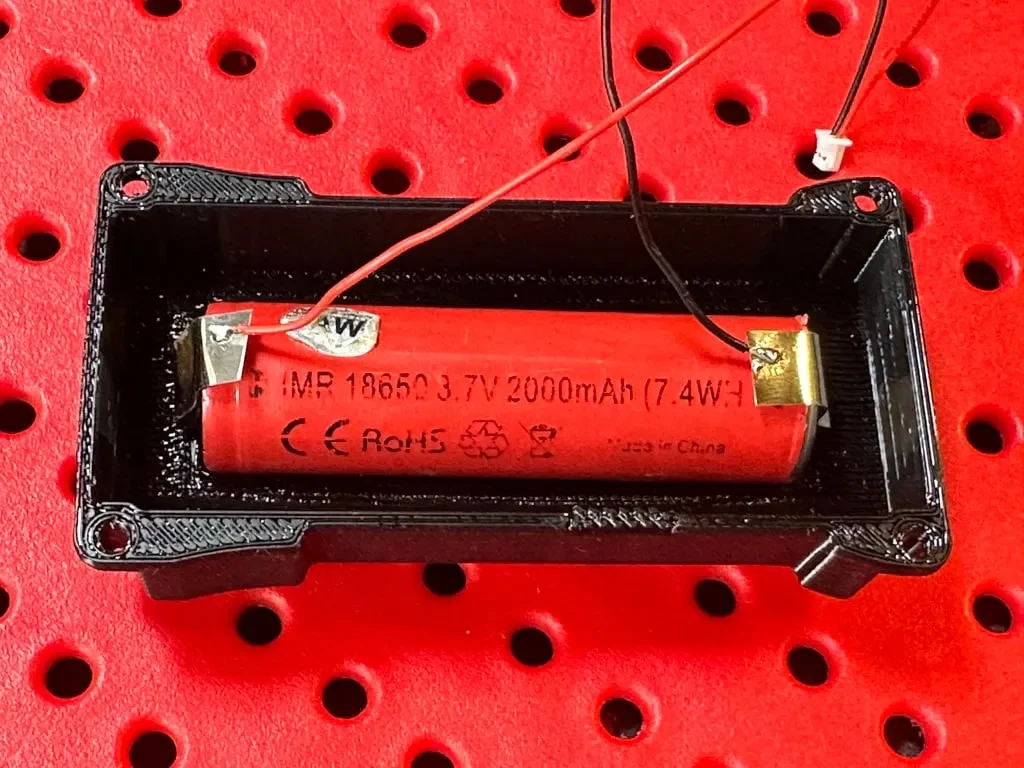

Идея состоит в том, что вы привариваете изогнутые никелевые полоски на каждую сторону батареи, а дополнительная ширина этих полос удерживает батарею на месте. Не припаивайте напрямую к аккумулятору! Припаяйте никелевые полоски к кабелям перед точечной сваркой! И убедитесь, что вы понимаете, как безопасно выполнять точечную сварку 18650.

Распечатайте это в перевернутом виде с подставками. Вероятно, настоящий 3D-дизайнер мог бы изменить его, чтобы он меньше поддерживался, но, к сожалению, у меня нет для этого опыта, меня это устраивает :-)

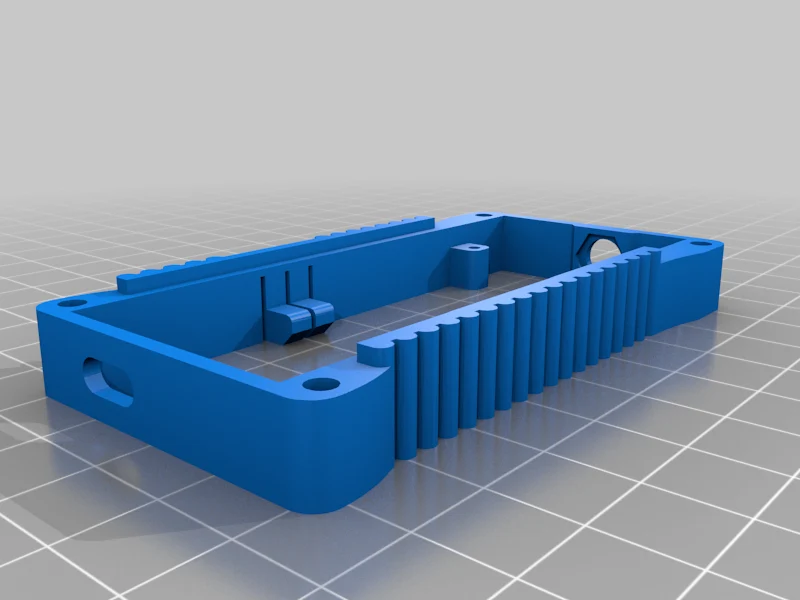

В качестве бонуса я также включил версию рамы с отверстиями большего размера для винтов для крепления беспроводной бумаги — я выбрал диаметр 2 мм.

Настройки печати

Бренд принтера:

Пруса

Принтер:

МИНИ+

Плоты:

Нет

Поддерживает:

Да

Как я это разработал

Сделано в Tinkercad, я впервые реально использовал его (обычно я использую OpenSCAD для подобных вещей, я программист, а не 3D-дизайнер!)

Категория: Электроника
