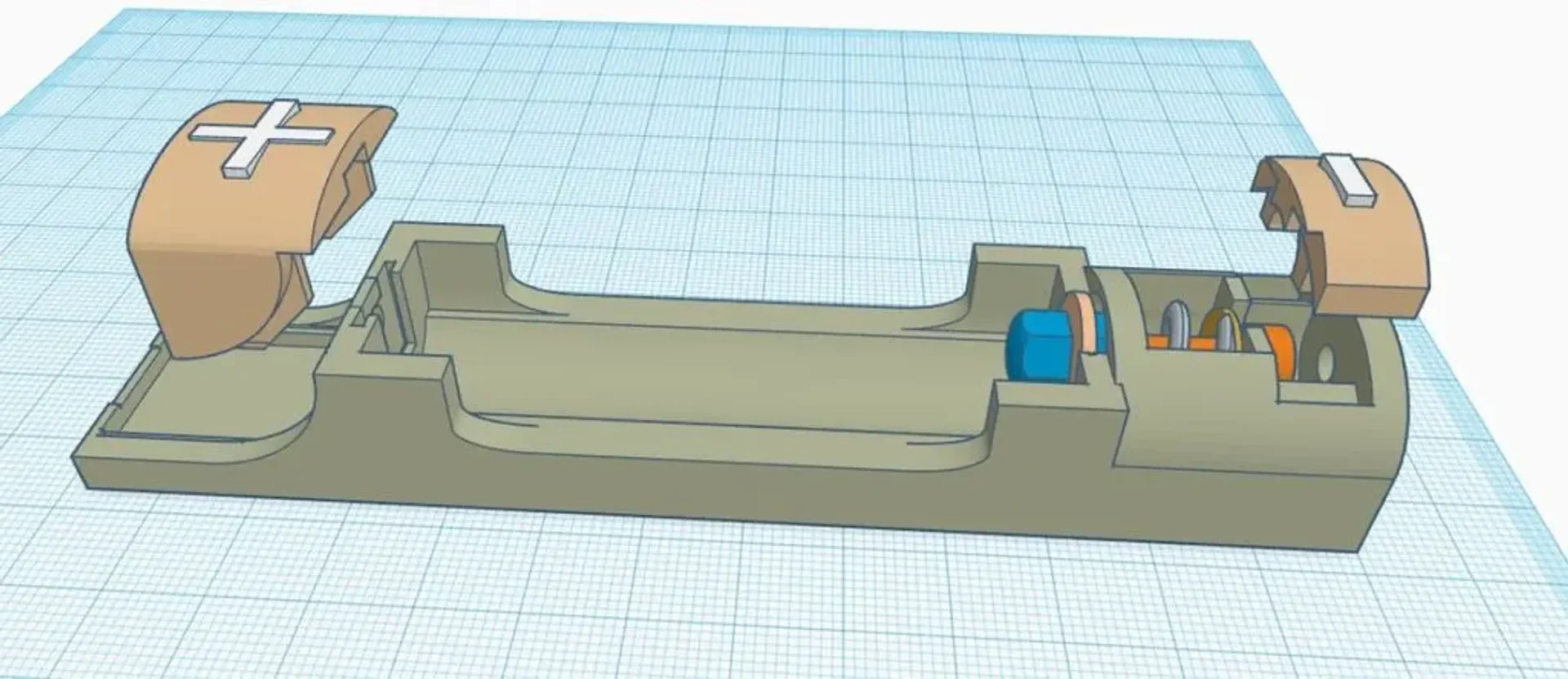

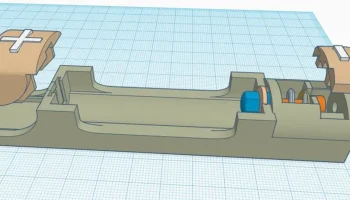

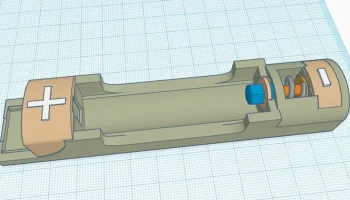

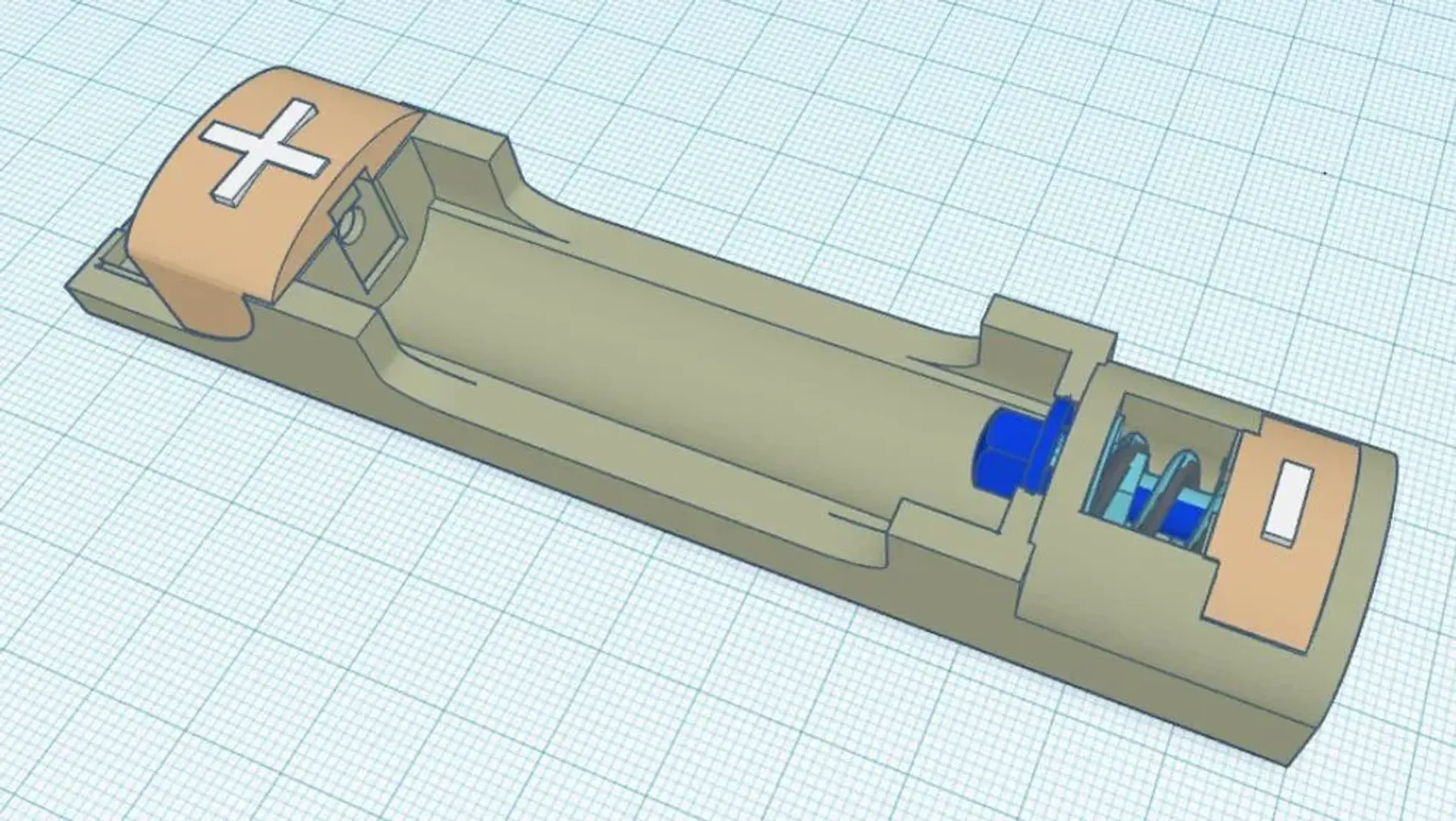

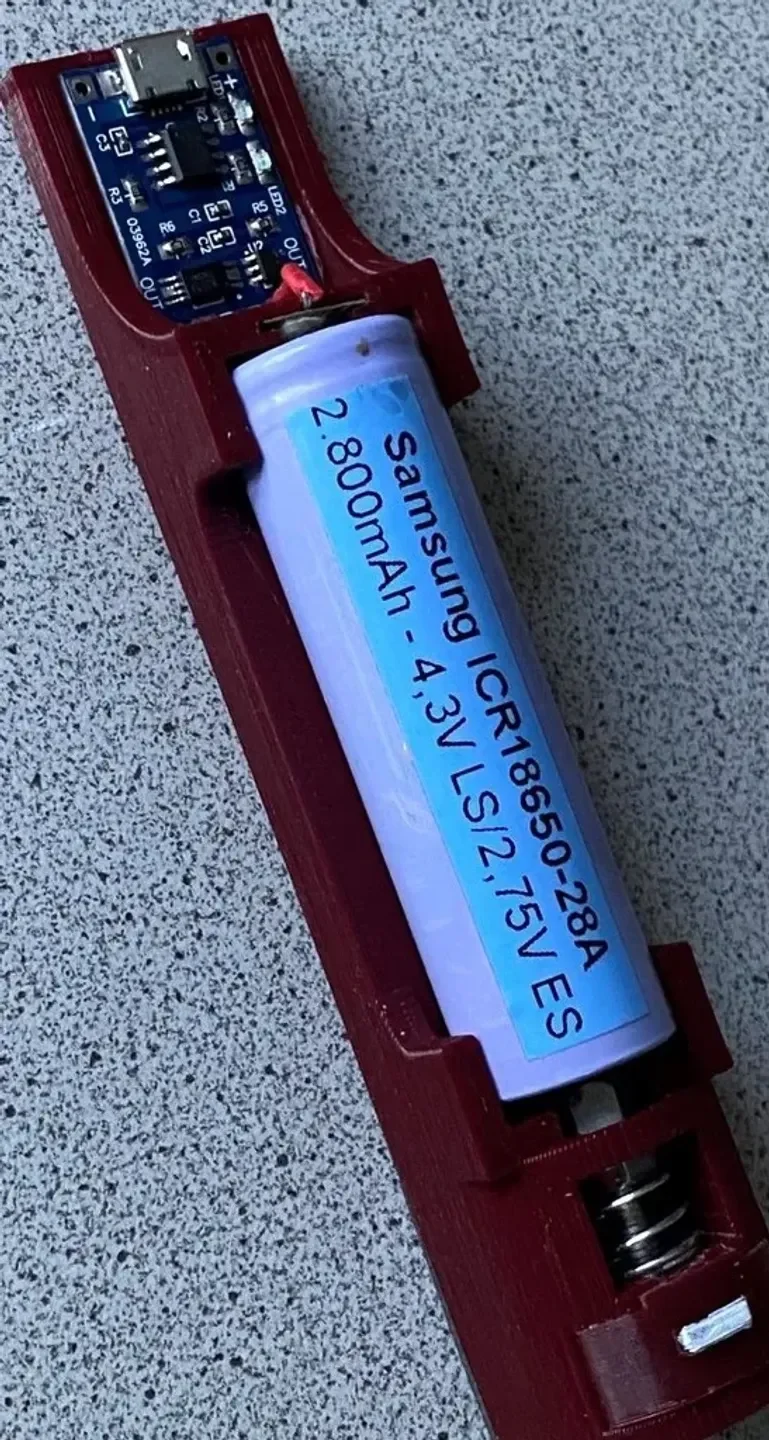

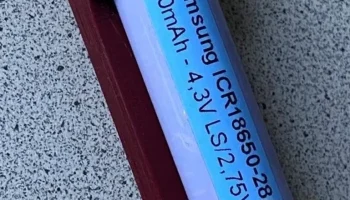

Зарядное устройство LiIon 18650 с модулем TP4056

Еще один чехол для зарядного устройства LiIon. Самой большой проблемой для меня до сих пор было то, что хороший контакт с литий-ионной батареей был в основном плохим. PLA довольно хрупкий материал и не подходит для пружинных нагрузок.

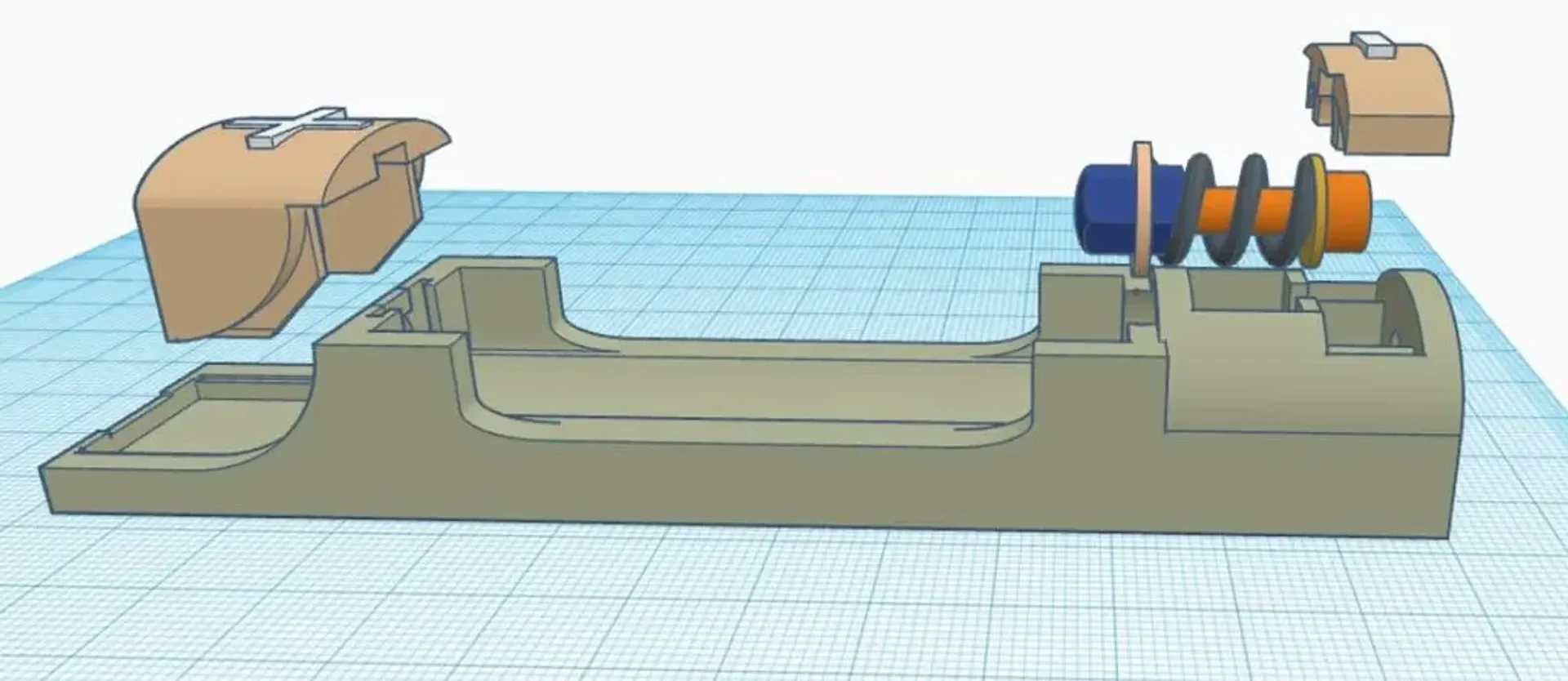

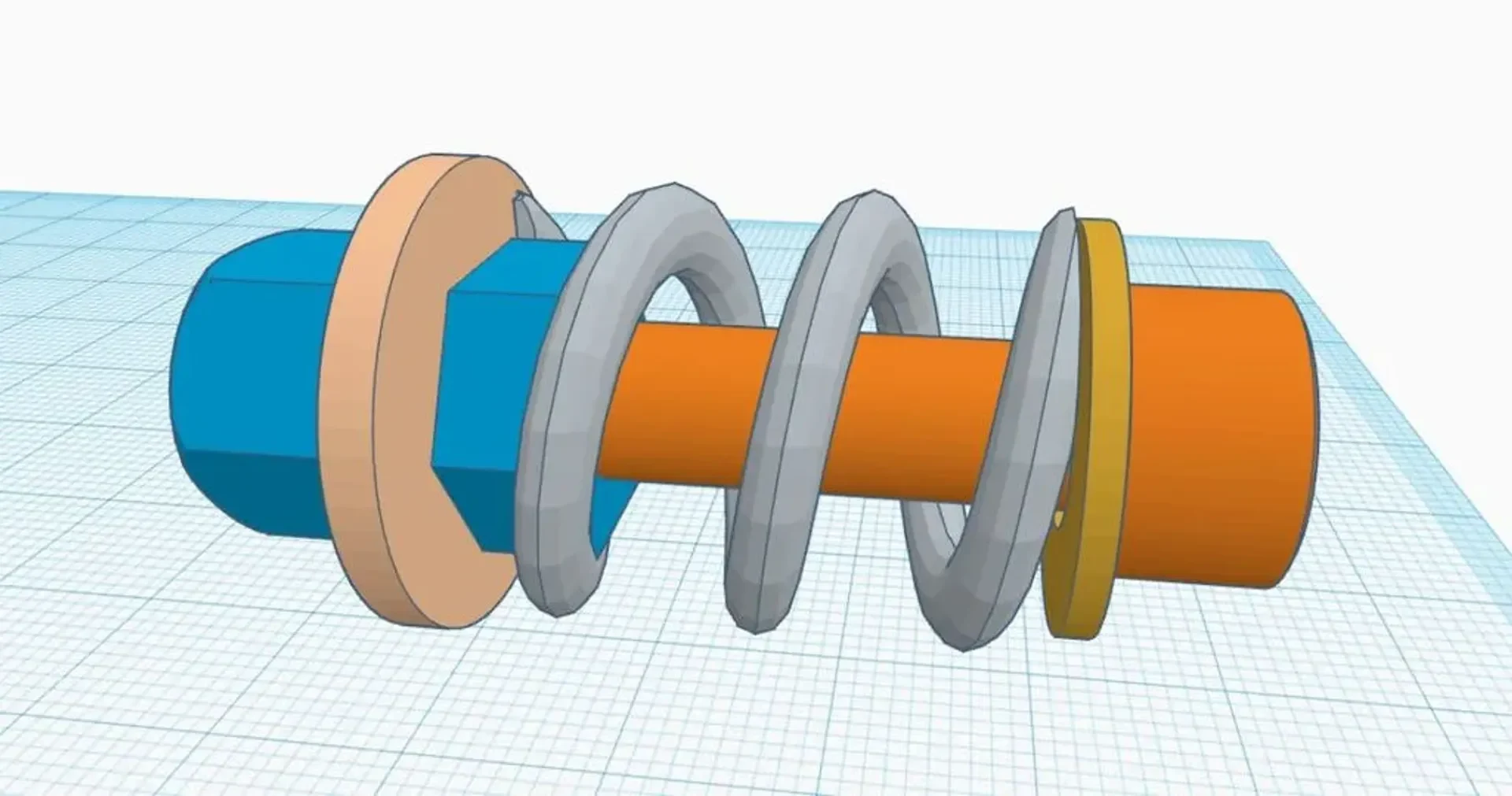

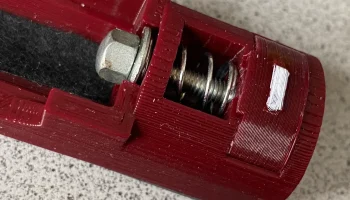

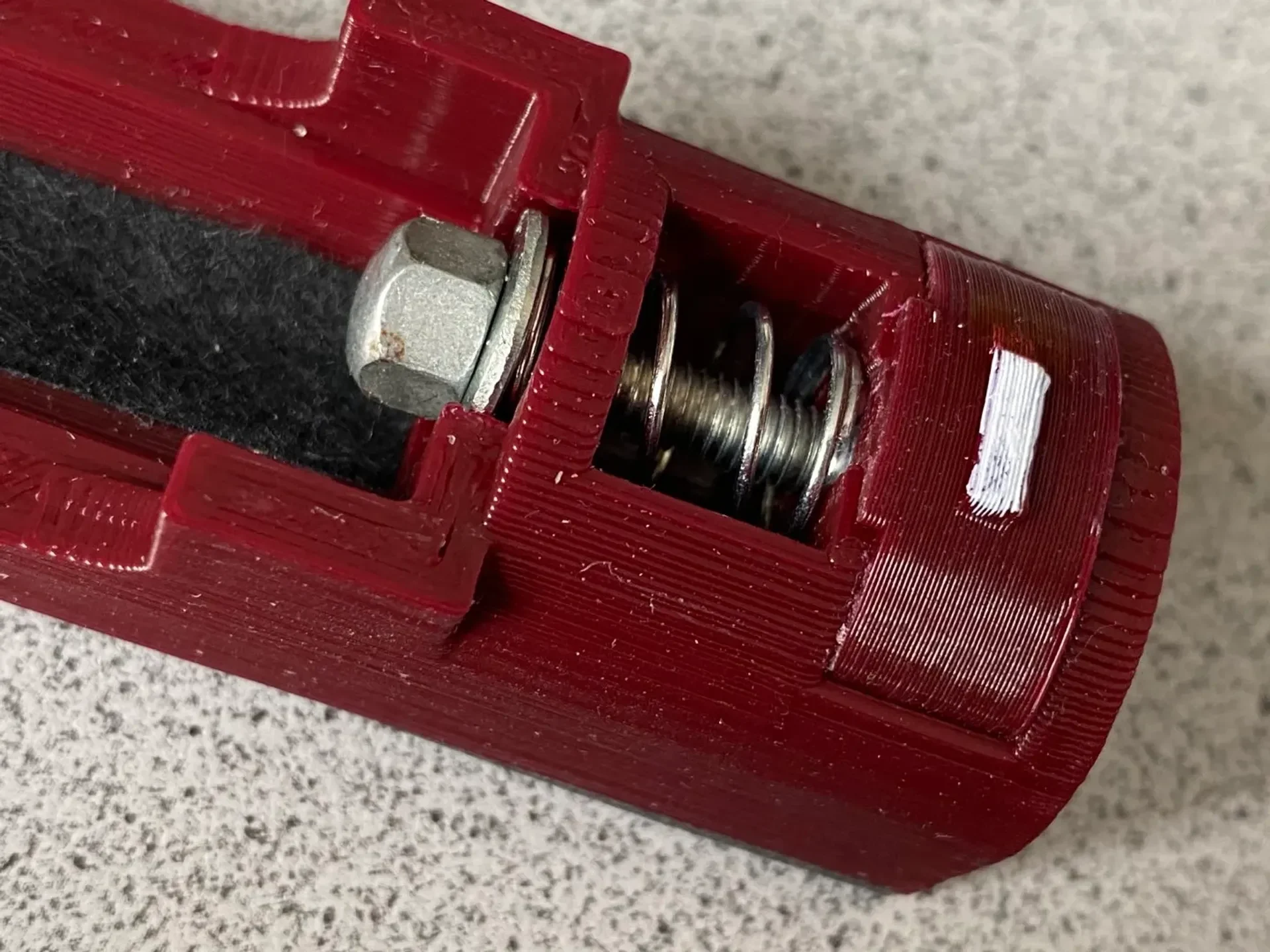

Поэтому я решил создать стальную пружину с помощью винтов и гаек М4.

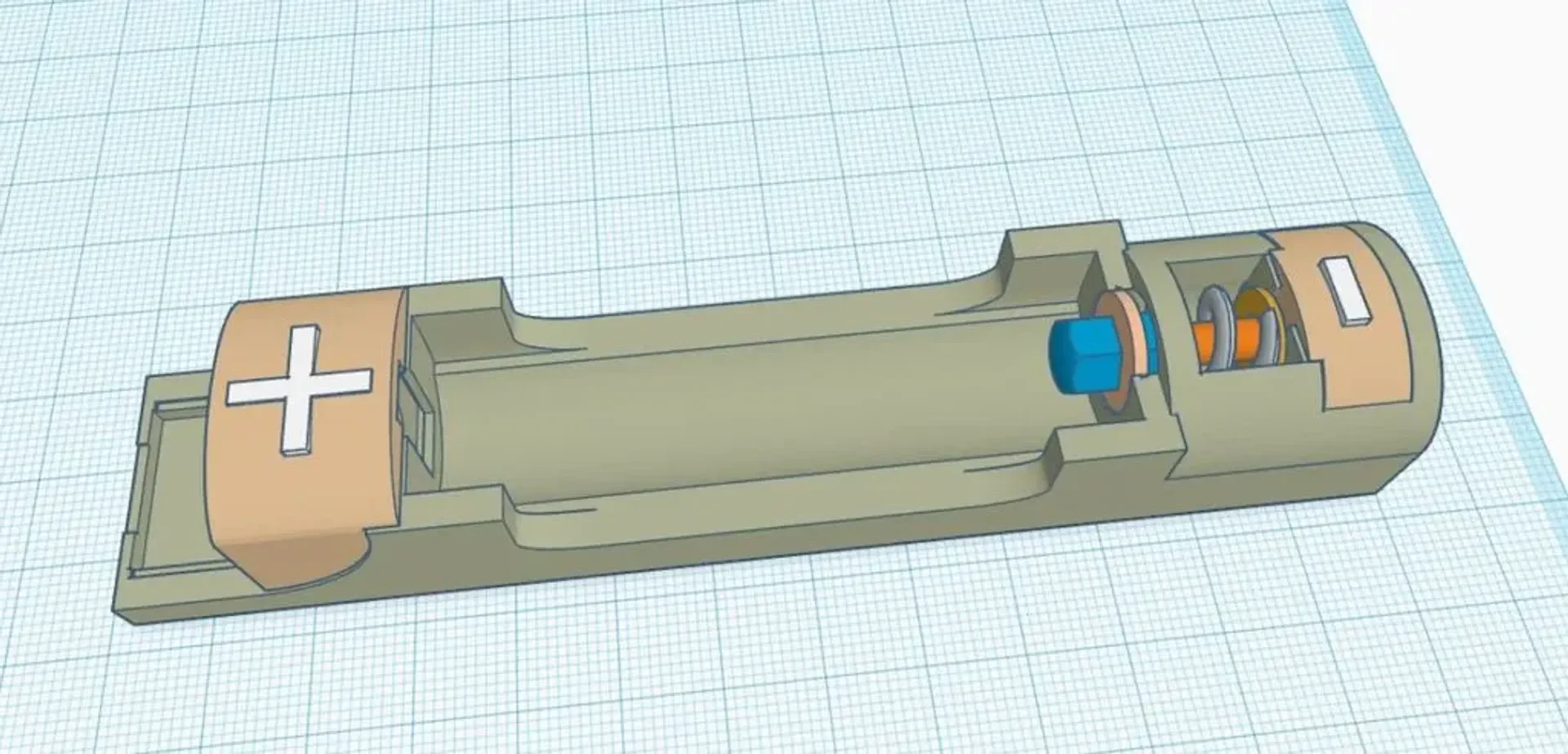

Поскольку модули TP4056 иногда различаются по конструкции, я добавил stl-файл, чтобы поэкспериментировать с тем, как он лучше всего подходит для вашего индивидуального TP-модуля, переработать его с помощью TinkerCad или чего-то еще, что вы предпочитаете, и подогнать его. Аналогичная ситуация и со сборкой пружины, поэтому добавляется еще один тестовый файл.

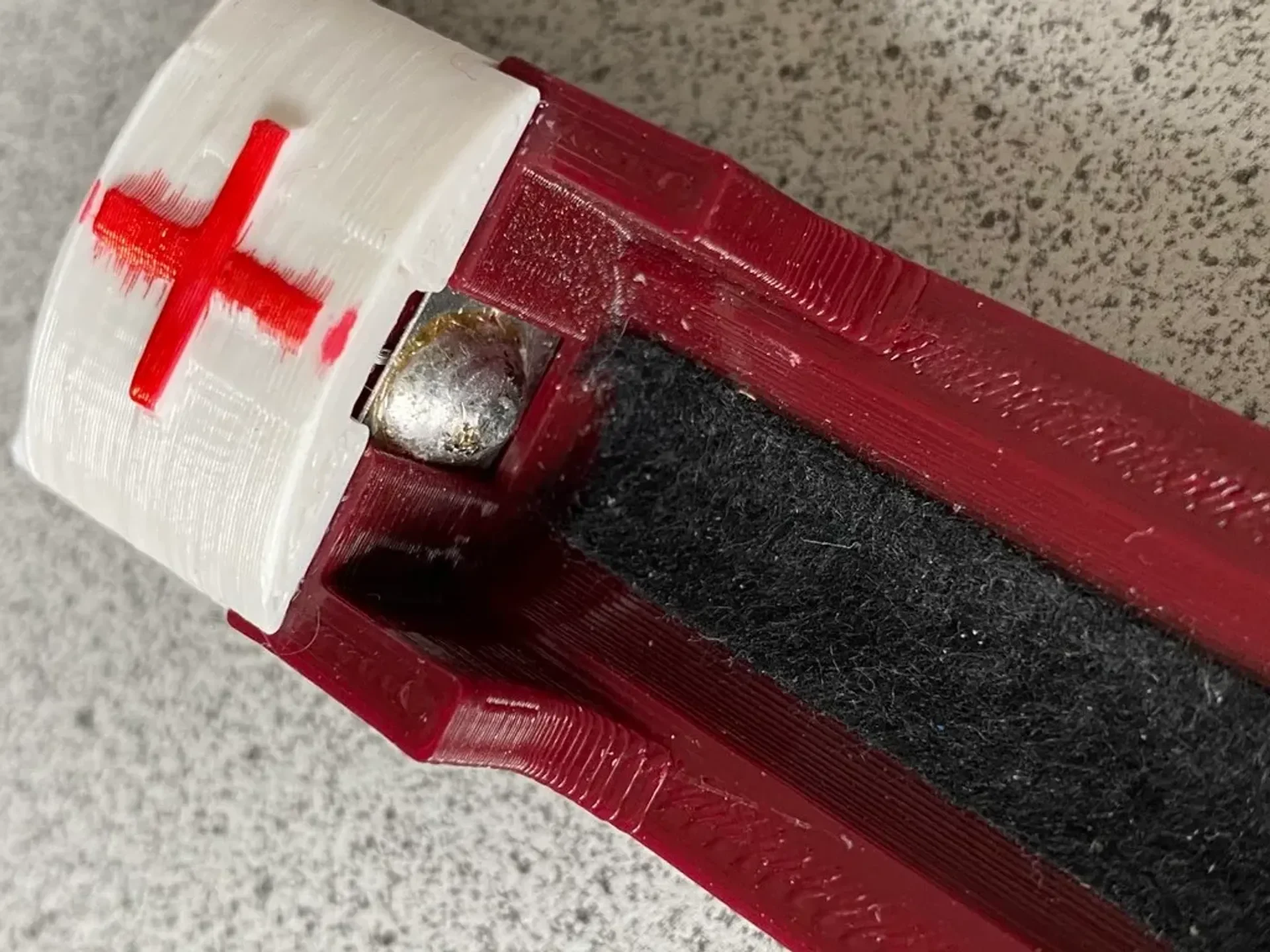

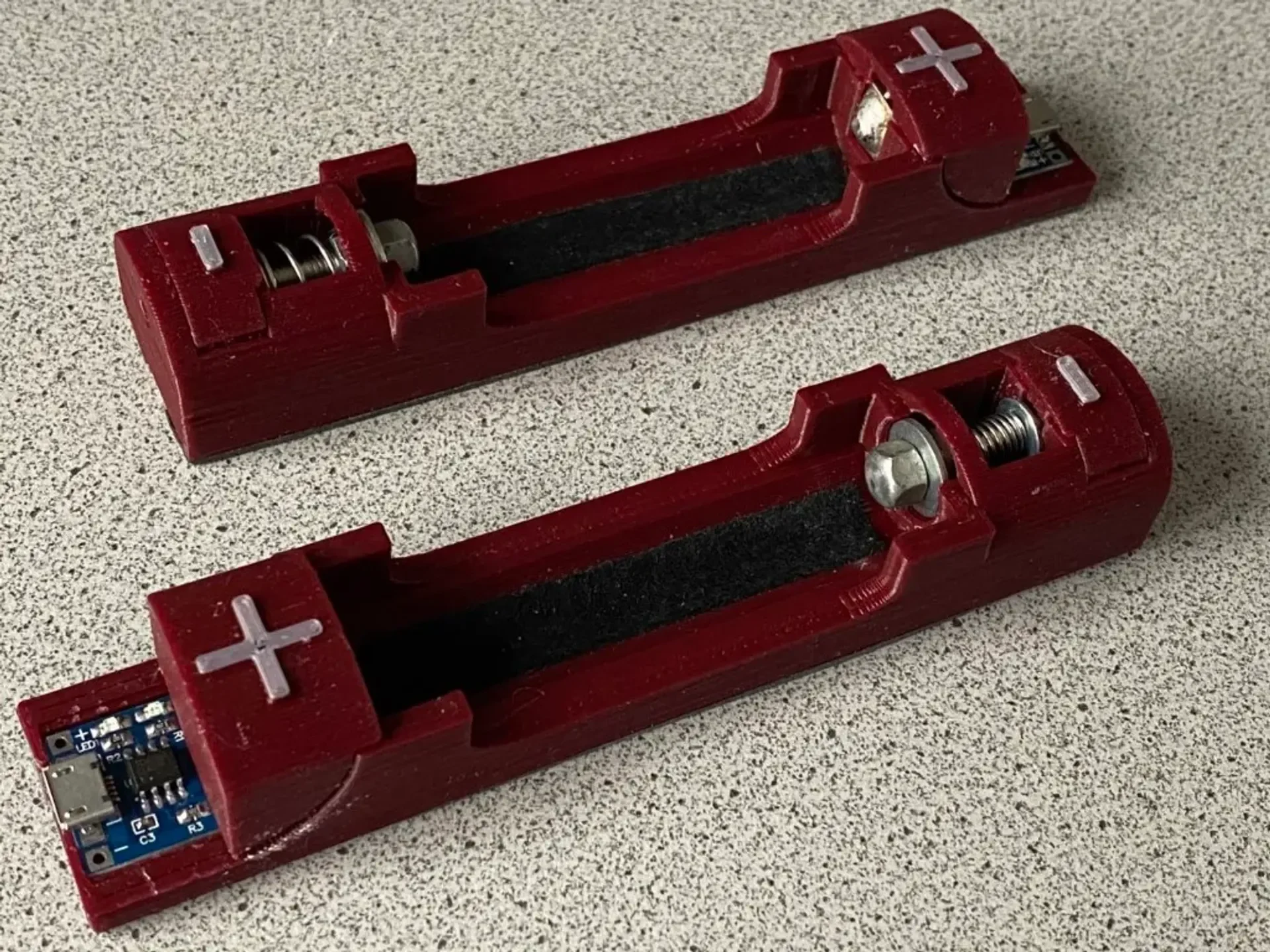

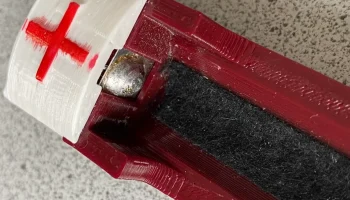

Для отделки я приклеил полоски пенопласта на нижнюю сторону и самоклеящуюся фетровую ленту в гнездо для аккумулятора.

17.10.2020: Немного переработано.

Настройки печати

Бренд принтера:

Пруса

Принтер:

я3 МК3

Плоты:

Не имеет значения

Поддерживает:

Да

Разрешение:

ваш выбор, я взял средний

Заполнение:

ваш выбор, я взял 25%

Нить накаливания: не имеет значения PLA, см. фотографии

Примечания:

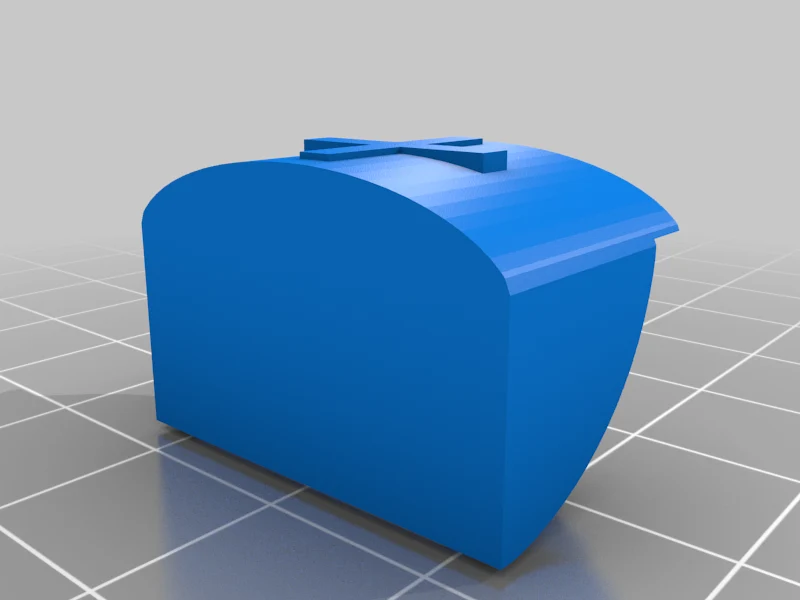

Вы можете распечатать вставки в сборочном положении в двух цветах, но тогда вам понадобится вспомогательный материал. Ваш отпечаток, скорее всего, будет выглядеть лучше, чем красный маркер Edding. Возможно, я переделаю.
