Простой держатель литий-ионной батареи 18650 (1x, 2x, 3x...

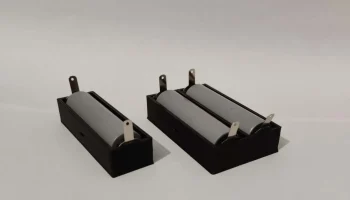

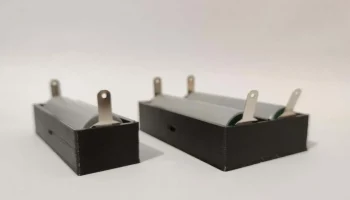

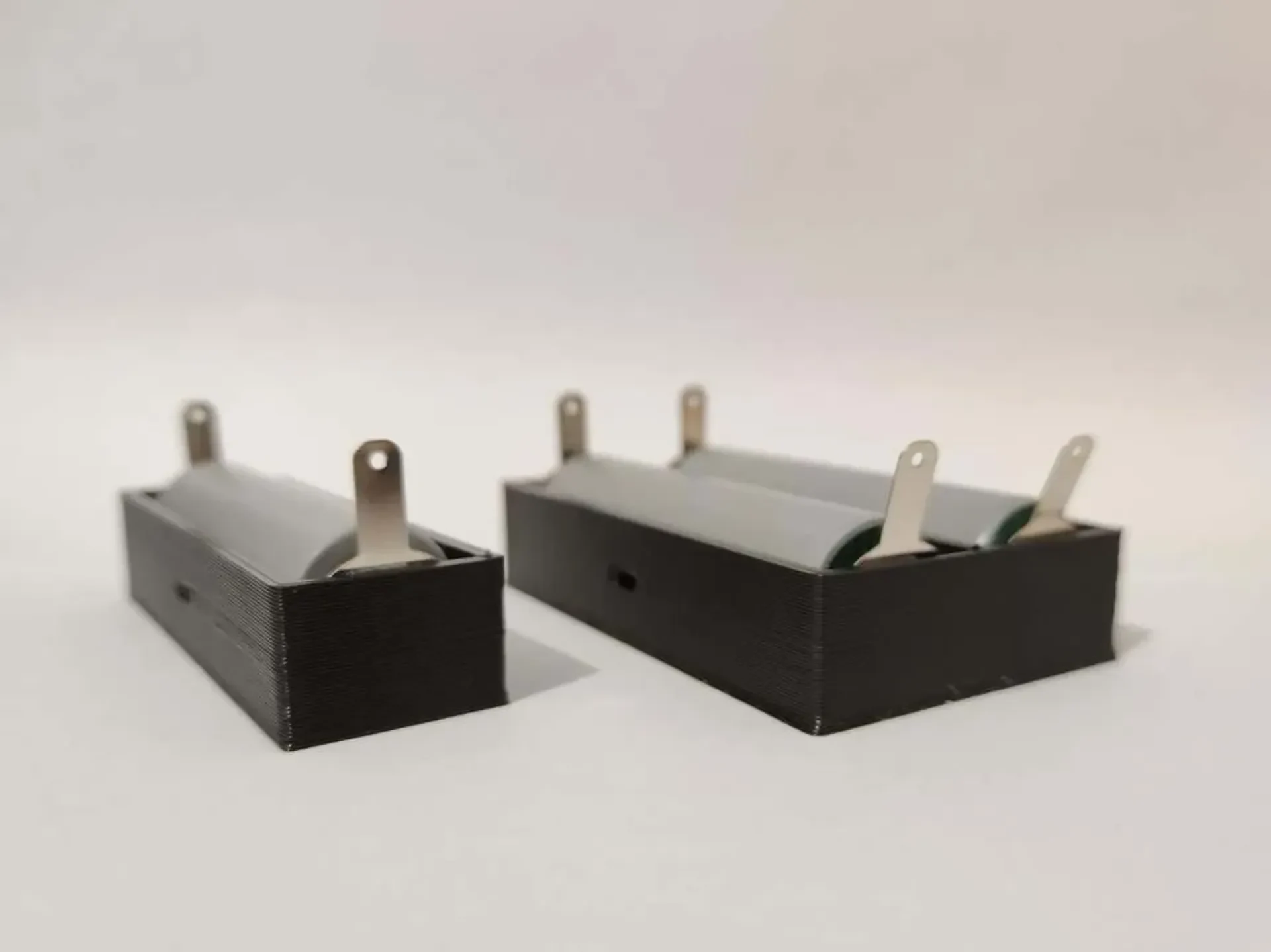

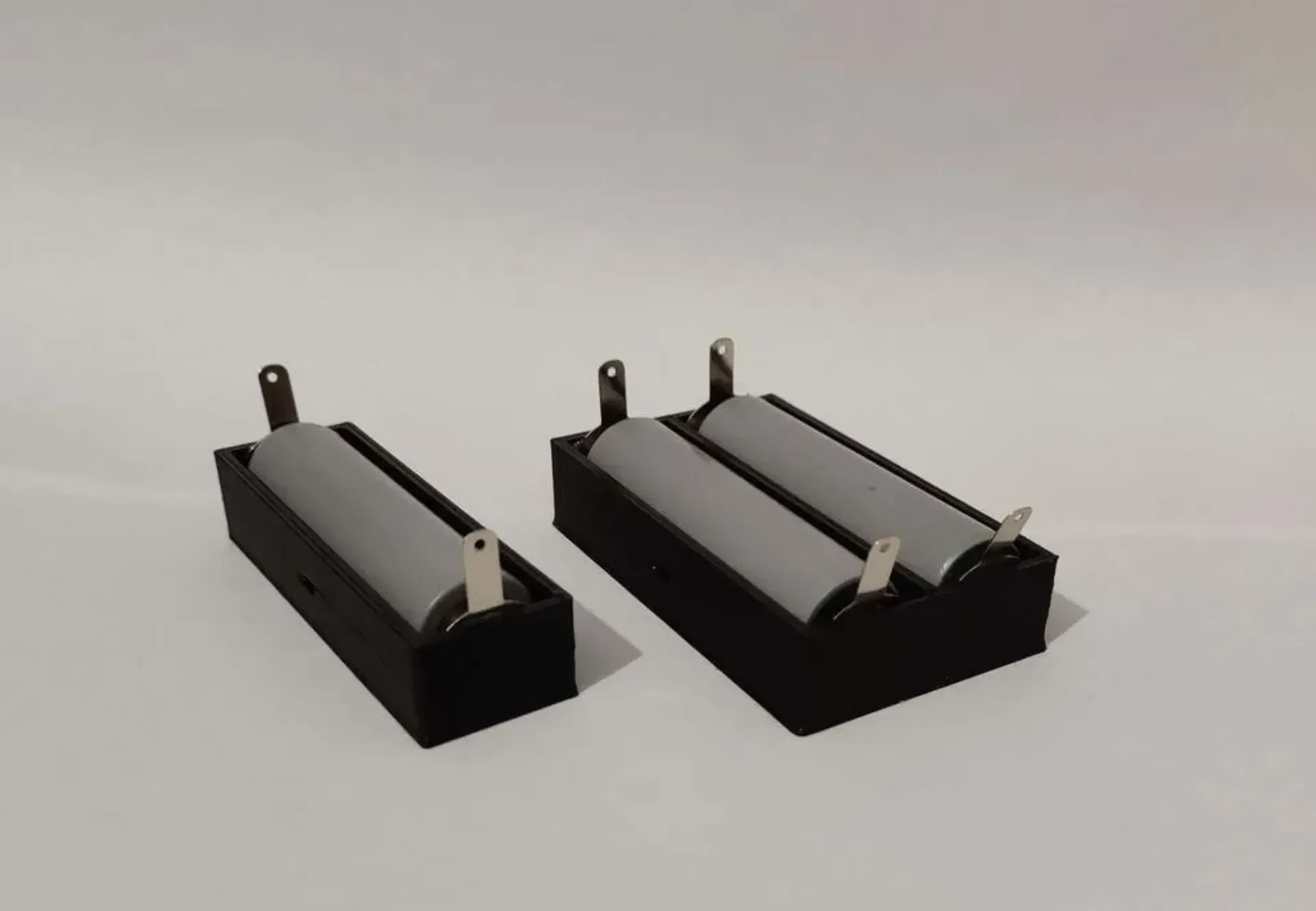

Это простые держатели для литий-ионных батарей 18650, которые я разработал и использую в своих проектах. Их легко и быстро распечатать, и они не требуют каких-либо поддержек.

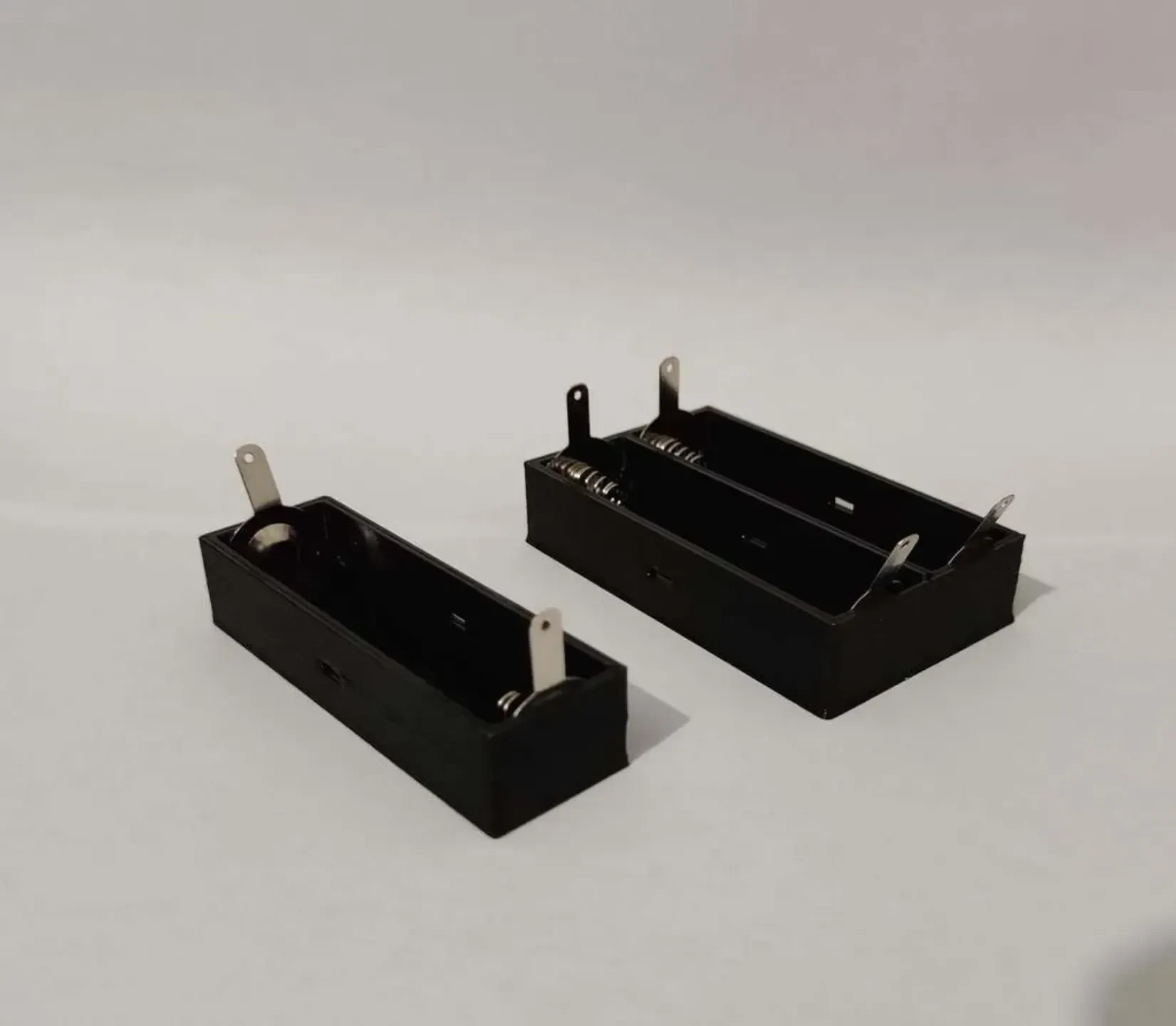

После печати приклейте пружину и контактные пластины с обеих сторон суперклеем и вставьте аккумулятор так, чтобы он прижимал металлические детали к краям. Я использую эти контакты с алиэкспресс: www.aliexpress.com/item/32825639269.html

Вы можете использовать другие контакты, если размеры каждого контакта составляют около 18,5 x 16 мм.

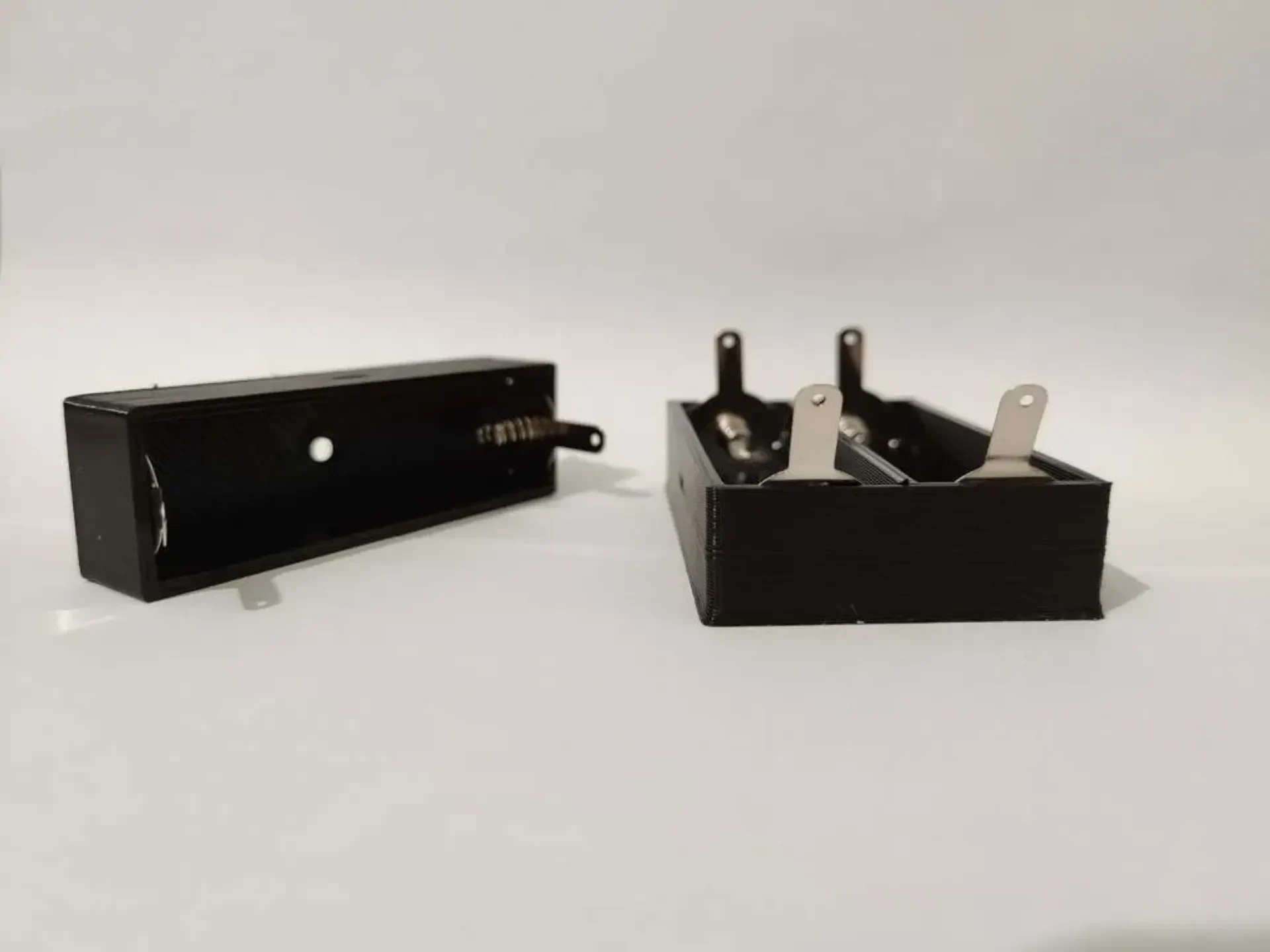

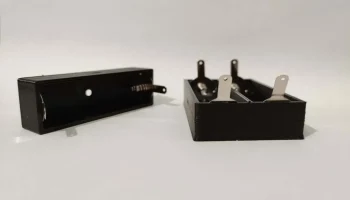

В качестве бонуса у этих держателей есть отверстие в середине, чтобы их можно было установить, а также по две прорези с каждой стороны для застежек-молний, ​​если это необходимо.

Настройки печати

Принтер:

Артиллерийский Сайдвиндер X1

Плоты:

Нет

Поддерживает:

Нет

Разрешение:

0,4 (сопло 0,8 мм) или 0,2 мм (сопло 0,4 мм)

Заполнение:

Не имеет значения

Примечания:

Никаких опор не требуется, небольшие отверстия можно легко закрыть.
