Корпус 18650 с платой зарядки/разрядки

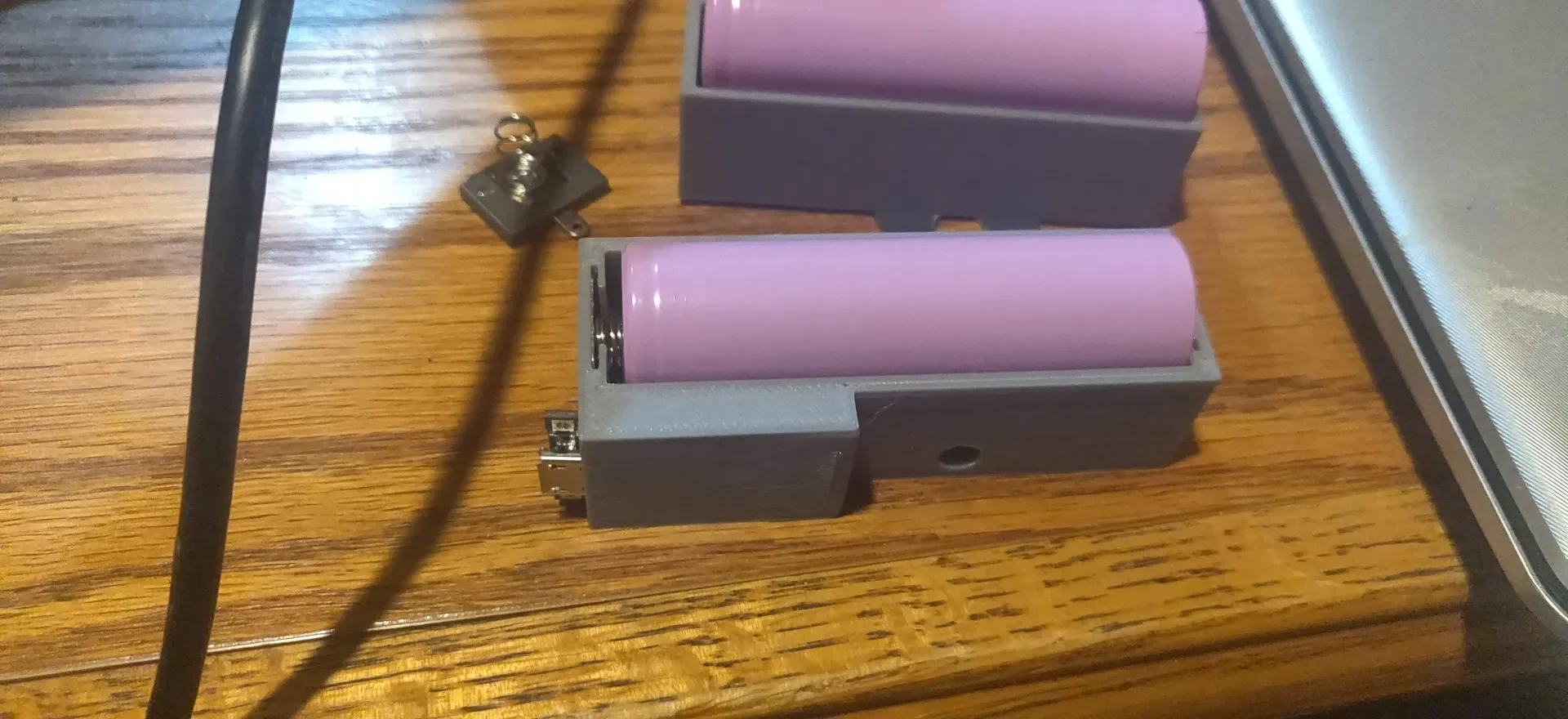

Чехол, в котором находится аккумулятор Lipo 18650, и микросхема, отвечающая за его зарядку/разрядку.

Микросхема должна позаботиться о зарядке аккумулятора через порт microUSB.

Он также должен отслеживать заряд вашего 18650 и не допускать его чрезмерной разрядки.

Необходимые материалы:

Перечислены точные материалы и поставщики, которые я использовал. Но возможно, что все э��о можно заказать в одном месте, я не проверял.

Батареи 18650 (https://www.banggood.com/2PCS-ICR18650-26F-2600mAh-3_6v-Rechargeable-Li-ion-Battery-p-915708.html)
Микросхема зарядки/разрядки (https://www.banggood.com/TP4056-Micro-USB-5V-1A-Lithium-Battery-Charging-Module-Board-TE585-Lipo-Charger-p-1225993.html?rmmds=myorder&cur_warehouse=CN)
Контакты аккумулятора (https://www.amazon.com/gp/product/B072379C1R/ref=ppx_yo_dt_b_asin_title_o01_s00)
Провод (примерно так, если у вас его нет https://www.amazon.com/gp/product/B07Q3G1VG2/ref=ppx_yo_dt_b_asin_title_o04_s00)

Материал (по желанию):

Выходной разъем

Для этого вы можете выбрать любой понравившийся разъем. Или припаяйте выход прямо к печатной плате/плате.

Если вам нужен линейный разъем (провод к проводу), я обычно использую один из них (https://www.amazon.com/gp/product/B07CTKD7P4/ref=ppx_yo_dt_b_asin_title_o09_s00)
Если вы ищете разъем для печатной платы, я часто использую их (https://www.amazon.com/gp/product/B0752C431F/ref=ppx_yo_dt_b_asin_title_o05_s00)
Наконец, внизу есть 4 отверстия для крепления магнита (https://www.ebay.com/itm/80pcs-Hobbies-Crafts-Arts-Small-rare-earth-Magnet-disc-1-4-dia-x-1-32/272924496112). Вы можете интегрировать эти магниты в другую напечатанную на 3D-принтере деталь, если правильно расположите и сориентируете их. Он на удивление хорошо удерживает коробку на поверхности.

Проводка все еще может быть немного запутанной. Я открыт для идей по улучшению.

Этапы сборки:

Припаяйте провод к контактам аккумулятора.
Пропустите провод через верхнюю часть корпуса, вставьте контакты в концевые пазы так, чтобы крепление провода было направлено вниз.
Пе��еверните сборку, приложите усилие к нижней части, пока контакты не защелкнутся.
Пропустите провода через нижнюю часть и через держатель микросхемы.
Припаяйте контактные провода аккумулятора к печатной плате (B+ и B-).
Припаяйте выходные провода к печатной плате (Out+ и Out-)
Вставьте печатную плату в держатель, пропустив провода через переднюю или заднюю часть держателя по желанию.
Настро��ки печати

Бренд принтера:

Пруса

Принтер:

я3 МК3

Поддерживает:

Нет

Нить:

неизвестный PLA. Как я это спроектировал ===================
